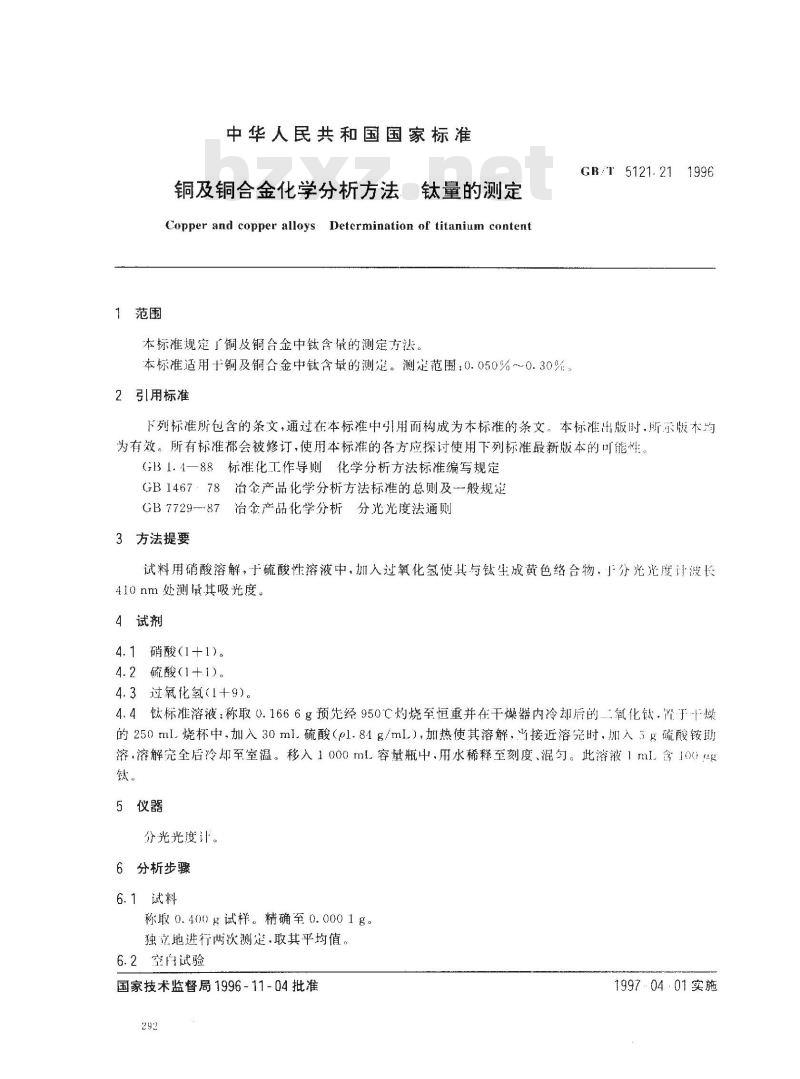

【国家标准(GB)】 铜及铜合金化学分析方法 钛量的测定

1范围
中华人民共和国国家标准
铜及铜合金化学分析方法钛量的测定Copper and copper alloys Determination of titaniumn content本标准规定了铜及铜合金中钛含量的测定方法。本标准适用于铜及铜合金中钛含量的测定。测定范围：0.050%~~0.30%。2引用标准
GB/T 5121.211996bzxZ.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版木均为有效。所有标准郁会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G1B1.4一88标准化工作导则化学分析方法标准编写规定GB1467：78冶金产品化学分析方法标准的总则及一般规定GB7729-87冶金产品化学分析分光光度法通则3方法提要
试料用硝酸溶解，上硫酸性溶液中，加入过氧化氢使其与钛生成黄色络合物，」分光光度计波长410nm处测量其吸光度。
4试剂
4.1硝酸(1+1)。
4.2硫酸(1+1)。
4.3过氧化氢（1十9）。
4.4钛标准溶液：称取0.1666g预先经950℃灼烧至恒重并在干燥器内冷却后的二氧化钛.于-爆的250ml.烧杯中，加入30ml.硫酸（pl.84g/ml），加热使其溶解，\接近溶完时，加入5g硫酸铵助溶.溶解完全后冷却至室温。移入1000ml容量瓶中，用水稀释至刻度、混匀。此溶液1ml含100g钛。
5仪器
分光光度计。
6分析步骤
6.1试料
称取0.400g试样。精确至0.0001g。独宣地进行两次测楚.取其平均值。6.2空自试验
国家技术监督局1996-11-04批准292
1997·04·01实施

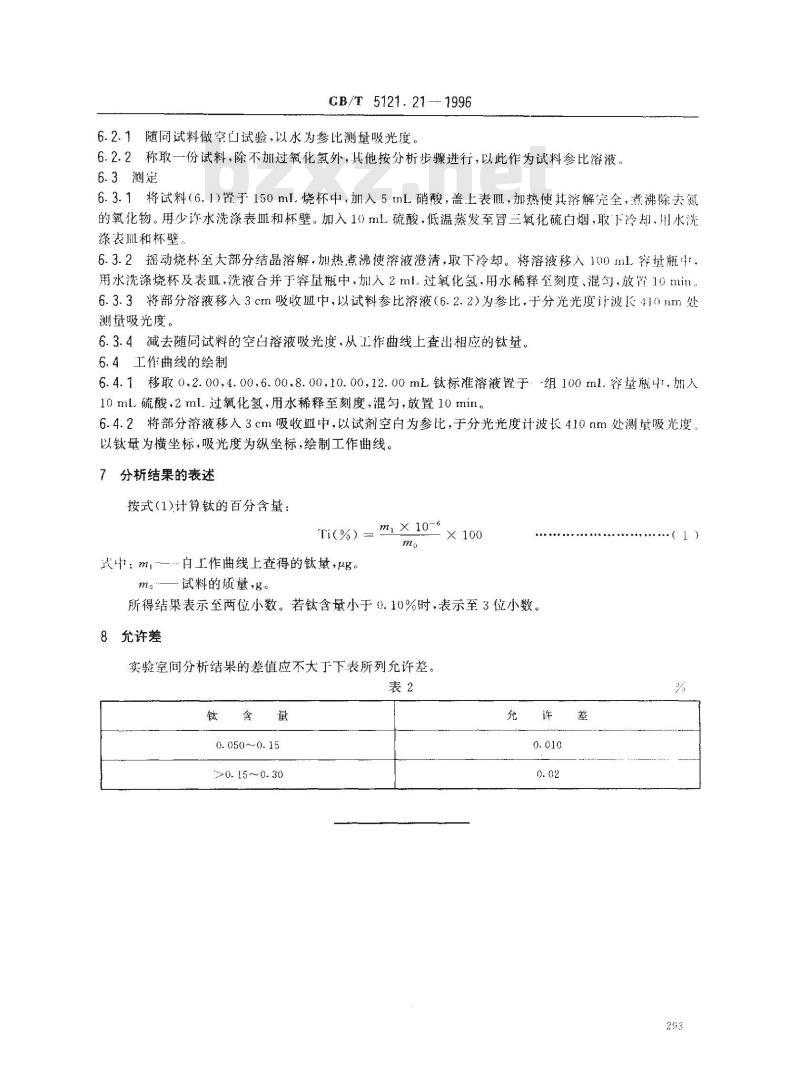

CB/T 5121. 21 — 1996
6.2.1随同试料做空山试验，以水为参比测量吸光度。6.2.2称取一份试料，除不加过氧化氢外，其他按分析步骤进行，以此作为试料参比溶液。6.3测定
6.3.1将试料（6.1)置于150ml.烧杯中，加入5tmL硝酸，盖上表Ⅲl，加热使其溶解究全，煮沸除去氮的氧化物。用少诈水洗涤表皿和杯壁。加入10mL硫酸，低温蒸发至冒三氧化硫白烟，取下冷却，用水洗涤表Ⅲ和杯壁
6.3.2摇动烧杯至大部分结晶溶解，加热煮沸使溶液澄清，取下冷却。将溶液移入100mL容量瓶中。用水洗涤烧杯及表血，洗液合并于容量瓶中，加入2ml.过氧化氢，用水稀释至刻度、混匀.放胃10min6.3.3将部分溶液移入3cm吸收皿中，以试料参比溶液（6.2.2)为参比，于分光光度计波长410nm处测量吸光度。
6.3.4减去随同试料的空白溶液吸光度，从工作曲线上查出相应的钛量。6.4工作曲线的绘制
6.4.1移取0.2.00,4.00,6.00.8.00,10.00,12.00mL钛标准溶液置于，组100ml.容量瓶41.加人10ml.硫酸，2ml过氧化氢，用水稀释至刻度，混匀，放置10min。6.4.2将部分溶液移入3cm吸收Ⅲ中，以试剂空白为参比，于分光光度计波长410nm处测量吸光度以钛量为横坐标，吸光度为纵坐标，绘制工作曲线。7分析结果的表述
按式(1)计算钛的百分含量：
Ti(%) = m × 10-6
式中m,—·自工作曲线上查得的钛量，μg。m
试料的质量，g。
所得结果表示至两位小数。若钛含量小于0.10%时，表示至3位小数。8允许差
实验室间分析结果的差值应不大于下表所列允许差。表2
0.050~0.15
>0.15~0.30
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
