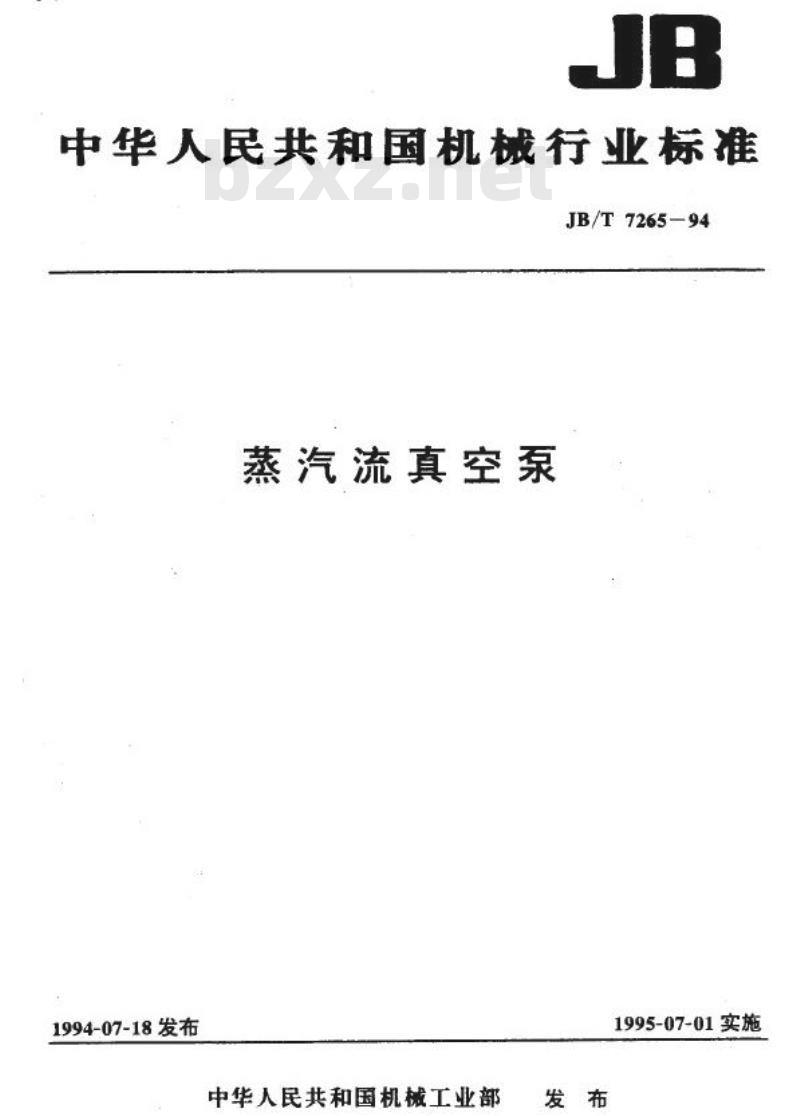

【机械行业标准(JB)】 蒸汽流真空泵

中华人民共和国机械行业标准
JB/T7265-94
蒸汽流真空泵
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施

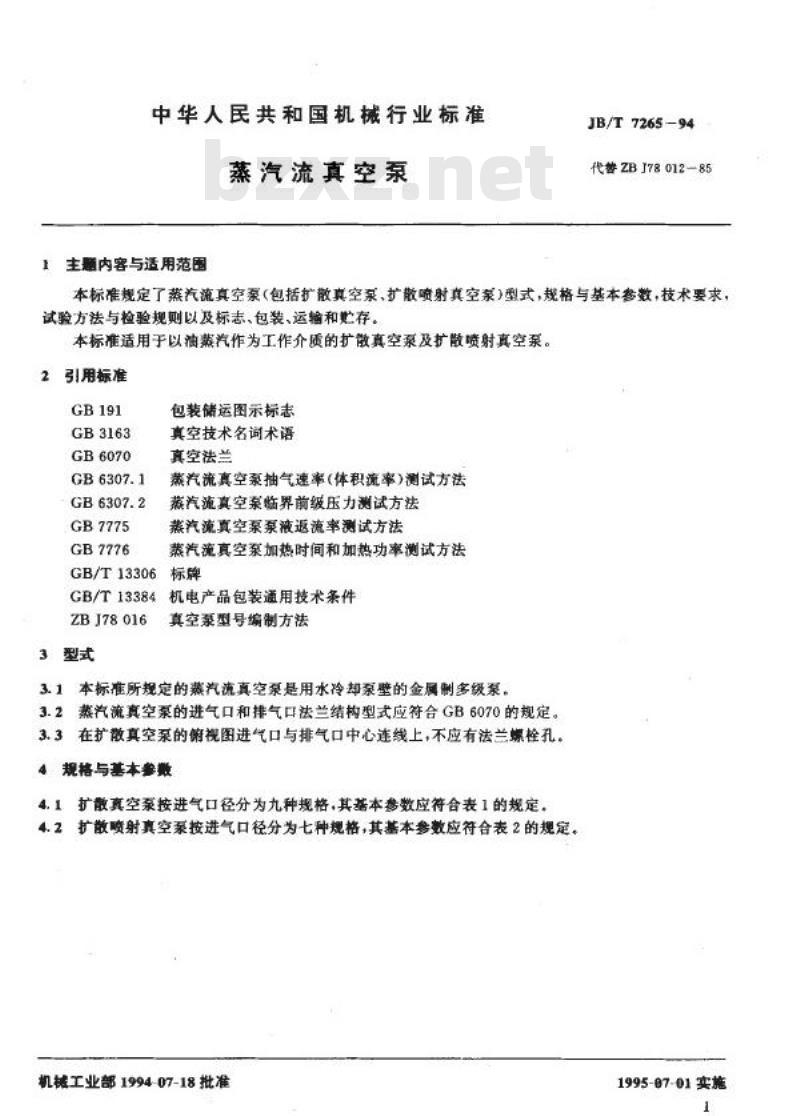

中华人民共和国机械行业标准
蒸汽流真空泵
主题内容与适用范围
JB/T 726594
代警ZBJ78012-85
本标准规定了蒸汽流真空泵（包括扩散真空泵、扩散喷射真空）型式，规格与基本参数，技术要求试验方法与检验规则以及标志、包装、运输和贮存。本标准适用于以油蒸汽作为工作介质的扩散真空泵及扩散喷射真空系。2引用标准
GB3163
GB6070
GB 6307.2
GB7775
GB7776
包装储运图示标志
真空技术名询术语
真空法盖
蒸汽流真空系抽气速率(体积流率)测试方法蒸汽流真空泵临界前级压力测试方法蒸汽流真空票泵液返流率测试方法蒸汽流真空泵加热时间和加热功率测试方法GB/T13306标牌
GB/T13384
ZBJ78016
3型式
机电产品包装通用技术条件
真空泵型号编制方法
3.1本标准所规定的蒸汽流真空泵是用水冷却泵壁的金属制多级累3.2蒸汽流真空泵的进气口和排气口法兰结构型式应符合GB6070的规定。3.3在扩散真空泵的筛视图进气口与排气口中心连线上，不应有法兰螺栓孔。4规格与基本参敷

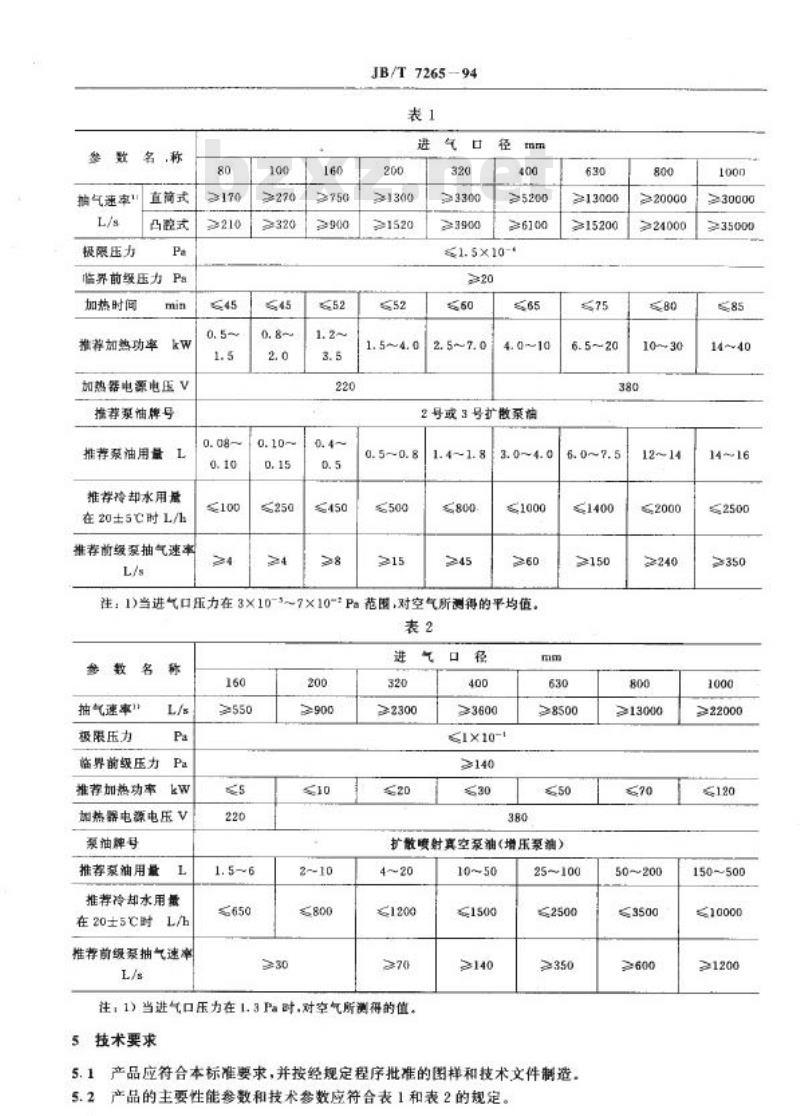

4.1扩散真空泵按进气口径分为九种规格，其基本参数应符合表1的规定。4.2扩散喷射真空系按进气口径分为七种规格，其基本参数应符合表2的规定。机械工业部1994-07-18批准
1995-07-01实施
抽气速率
极限压力
直简式
凸腔式
临界前级压力Pa
加热时间
推荐加热功率
加热器电源电压V
推荐泵油牌号
推荐泵油用量
推荐冷却水用基
在20±5C时1/h
推荐前级泵抽气速率
≤250
JB/T 7265--94
1. 5~4. 0
≤1.5×10-
2号或3号扩散系油
注：1)当进气口压力在3×10-3～7×10-*Pa范围，对空气所测得的平均值。表2
抽气速率1
极限压力
临界前级压力
推荐加热功率
加热器电源电压V
泵油牌号
推荐泵油用量
推荐冷却水用量
在20±5℃时
推荐前级泵抽气速率
≤800
≥2300
≥3600
1×10-1
≥140
≥20000
≥24000
扩散喷真空泵油(增压泵油）
注，1）当进气口压力在1.3Pa时，对空气所测得的值。技术要求
≥140
≤2500
5.1产品应符合本标准要求，并按经规定程序批准的图样和技术文件制造。5.2产品的主要性能参数和技术参数应符合表1和表2的规定。2
≥240
>13000
50~200
≤3500
>30000
≤2500
≥22000
150~500
JB/T 7265—94

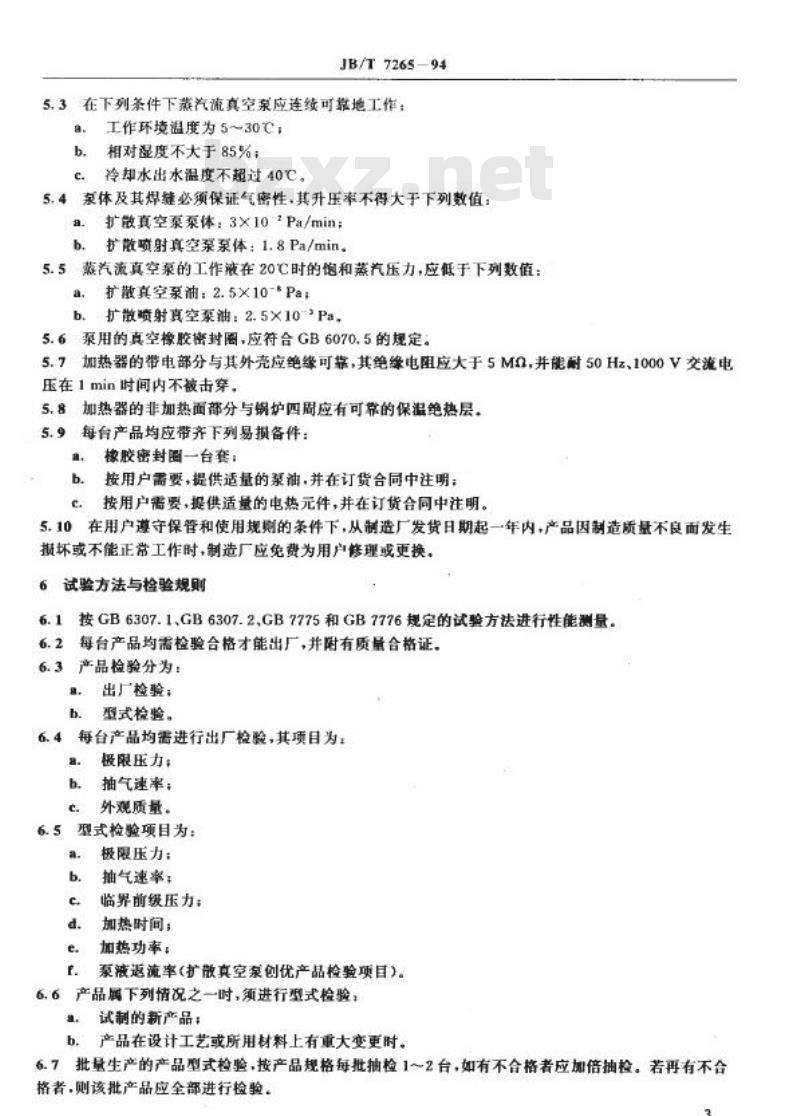

5.3在下列条件下蒸汽流真空泵应连续可靠地工作：a工作环境温度为5～30℃；
b.相对湿度不大于85%；
c.冷却水出水温度不超过40℃。5.4泵体及其焊缝必须保证气密性，其升压率不得大于下列数值：a.
扩散真空票票体：3×10*Pa/min：扩散顾射真空系泵体：1.8Pa/min。5.5汽流真空泵的工作波液在20℃时的饱和蒸汽压力，应低于下列数值：扩散真空泵油：2.5×10-*Pa;
b.扩散喷射真空泵油：2.5×10\Pa，5.6泵用的真空橡胶密封圈，应符合GB6070.5的规定。5.7加热器的带电部分与其外壳应绝缘可靠，其绝缘电阻应大于5MA，并能耐50Hz、1000V交流电压在1min时间内不被击穿，
5.8加热器的非加热面部分与锅炉四周应有可常的保温绝热层。5.9每台产品均应带齐下列易损备件：a.
橡胶密封圈一台套：
按用户需要，提供适量的泵油，并在订货合同中注明按用户需要，提供适量的电热元件，并在订货合同中注明。5.10在用户遵守保管和使用规则的条件下，从制造厂发货日期起一年内，产品因制造质量不良耐发生损坏或不能正常工作时，制造厂应免费为用户修理或更换。6试验方法与检验规则
6.1按GB6307.1、GB6307.2.GB7775和GB7776规定的试验方法进行性能测量。6.2每台产品均需检验合格才能出厂，并附有质量合格证。6.3产品检验分为：
出厂检验；
型式检验。
6.4每台产品均需进行出厂检验，其项目为：a.
极限压力：
抽气速率；
外观质量。
6.5型式检验项目为：
极限压力；
抽气速率；Www.bzxZ.net
临界前缓压力；
加热时间；
加热功率：
票减返流率（扩散真空象创优产品检验项目）。6.6产品属下列情况之一时，须进行型式检验；a.试制的新产品；
b.产品在设计工艺或所用材料上有重大变更时。6.7批量生产的产品型式检验，接产品规格每批抽检1～2台，如有不合格者应加倍抽检。若再有不合格者，则该批产品应全部进行检验。3

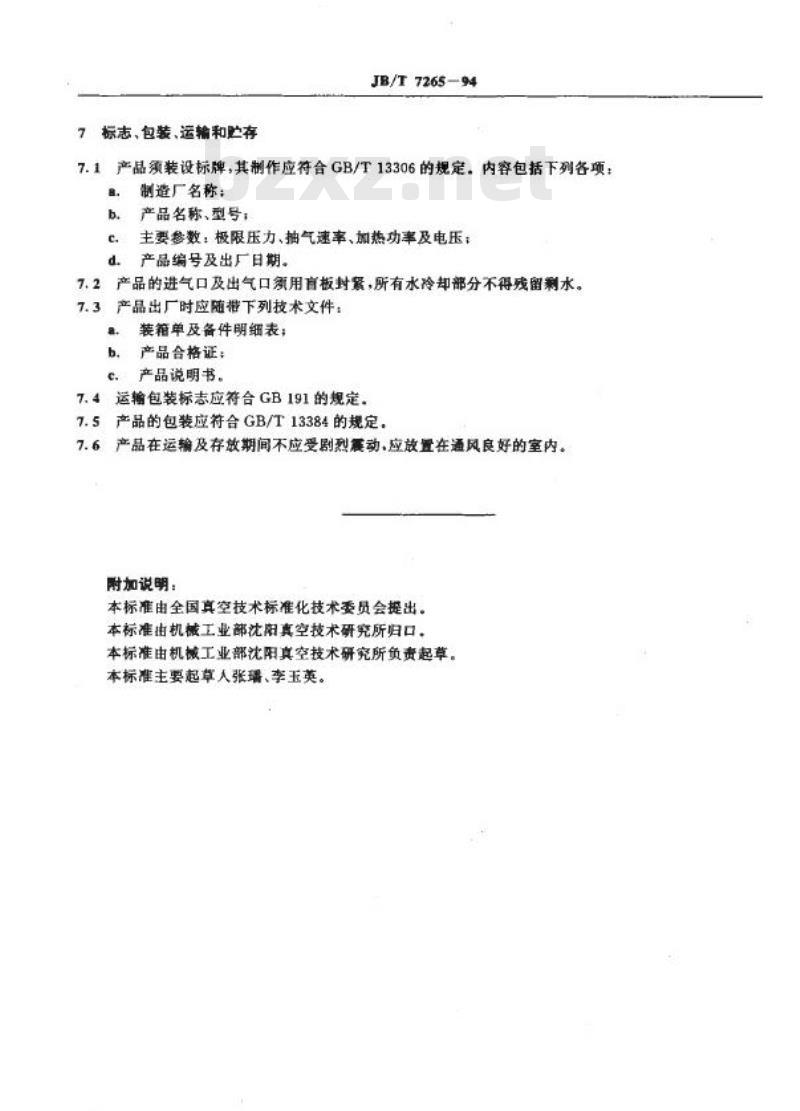

7标志、包装、运输和贮存
JB/T7265-94
7.1产品须装设标牌，其制作应符合GB/T13306的规定。内容包括下列各项：8.
制造厂名称；
产品名称、型号：
主要参数：极限压力、抽气速率、加热功率及电压；产品编号及出厂日期。
7.2产品的进气口及出气口须用盲板封案，所有水冷却部分不得残留剩水。7.3产晶出厂时应随带下列技术文件：a.
装箱单及备件明细表；
产品合格证；
产品说明书，
7.4运输包装标志应符合GB191的规定。7.5产品的包装应符合GB/T13384的规定。产品在运输及存放期间不应受剧烈震动，应放置在通风良好的室内。7.6
附加说明：
本标准由全国真空技术标准化技术委员会提出。本标准由机械工业部沈阳真空技术研究所归口。本标准由机械工业部沈阳真空技术研究所负责起草。本标准主要起草人张瑶、李玉英。
