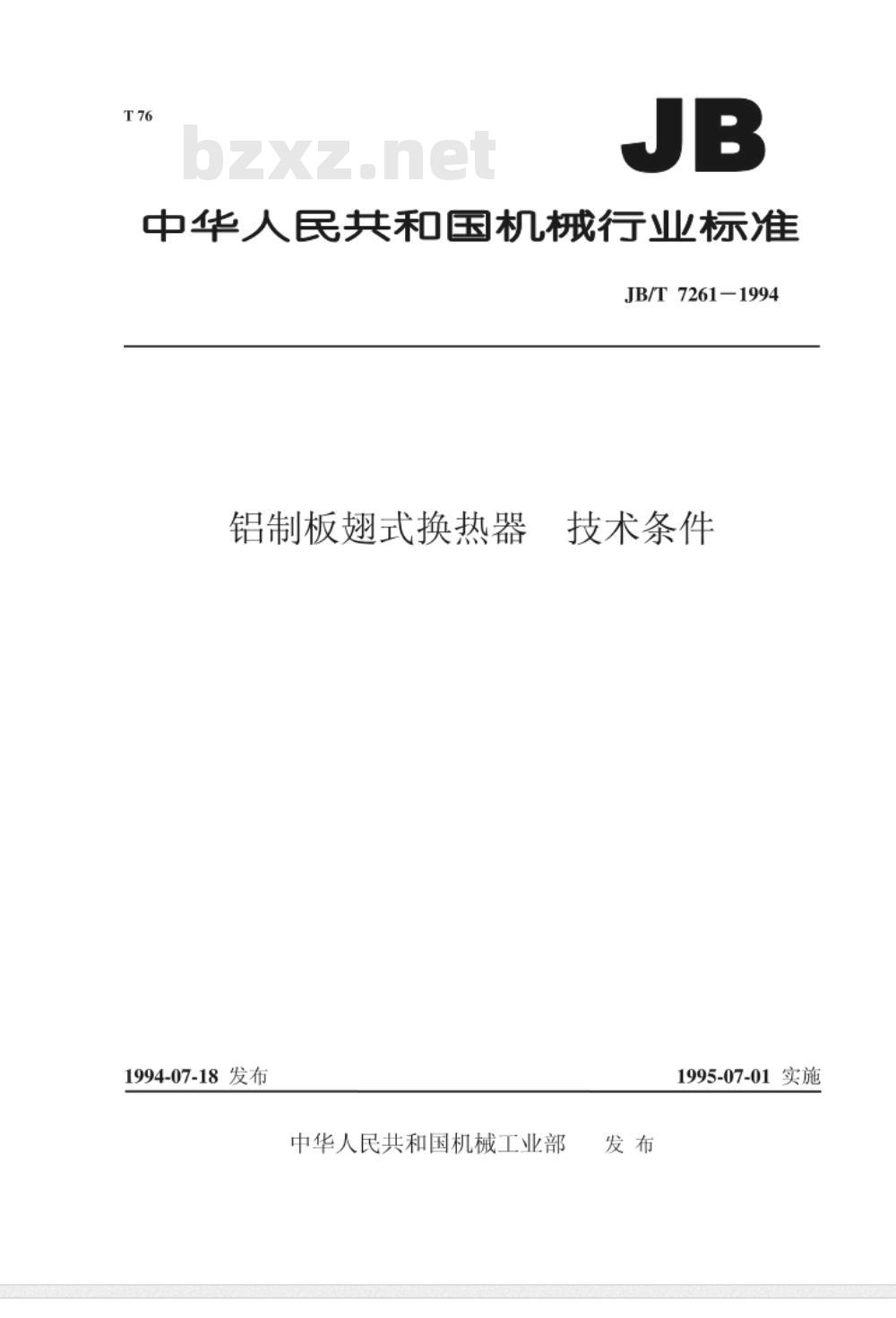

【机械行业标准(JB)】 铝制板翅式换热器 技术条件

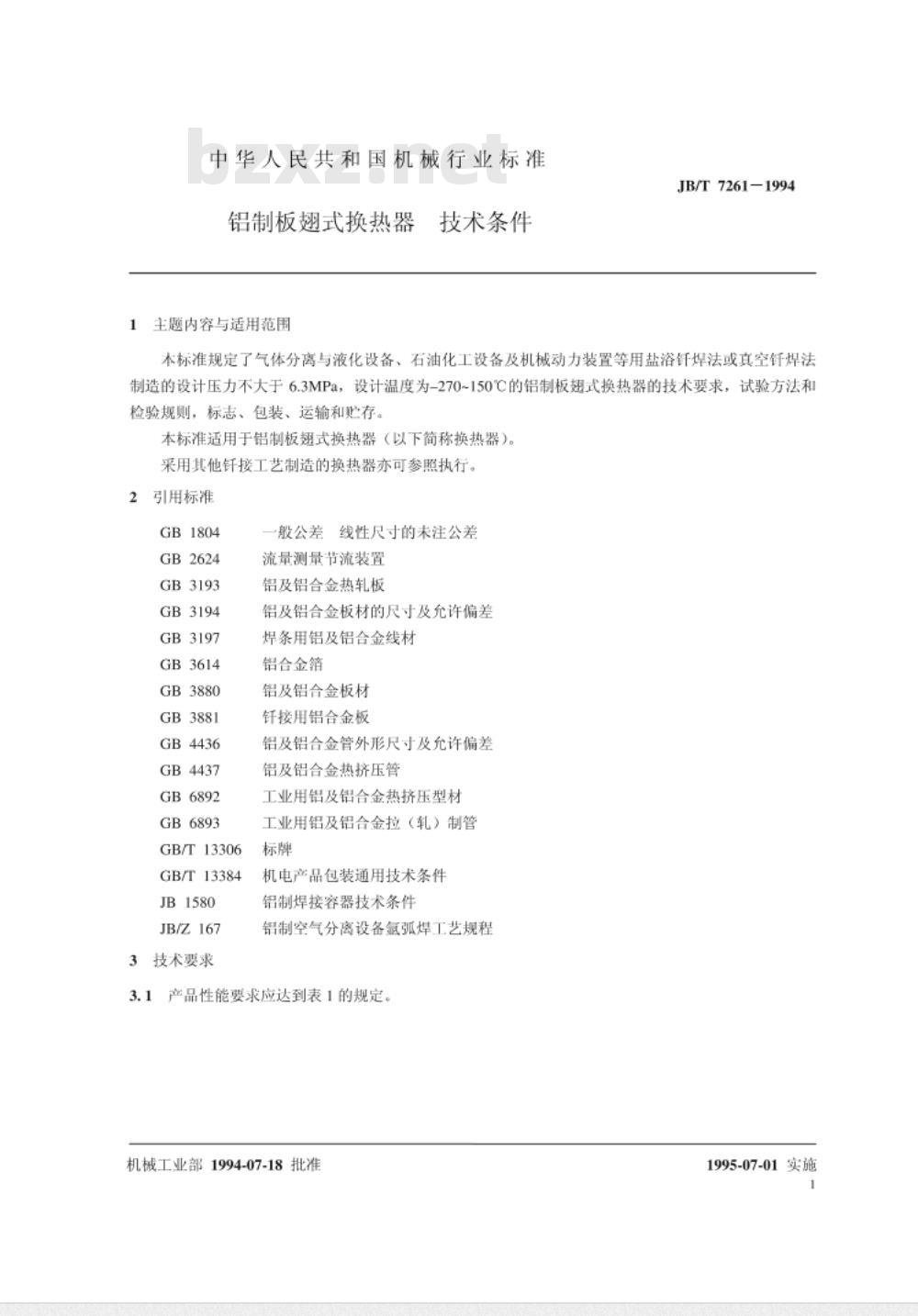

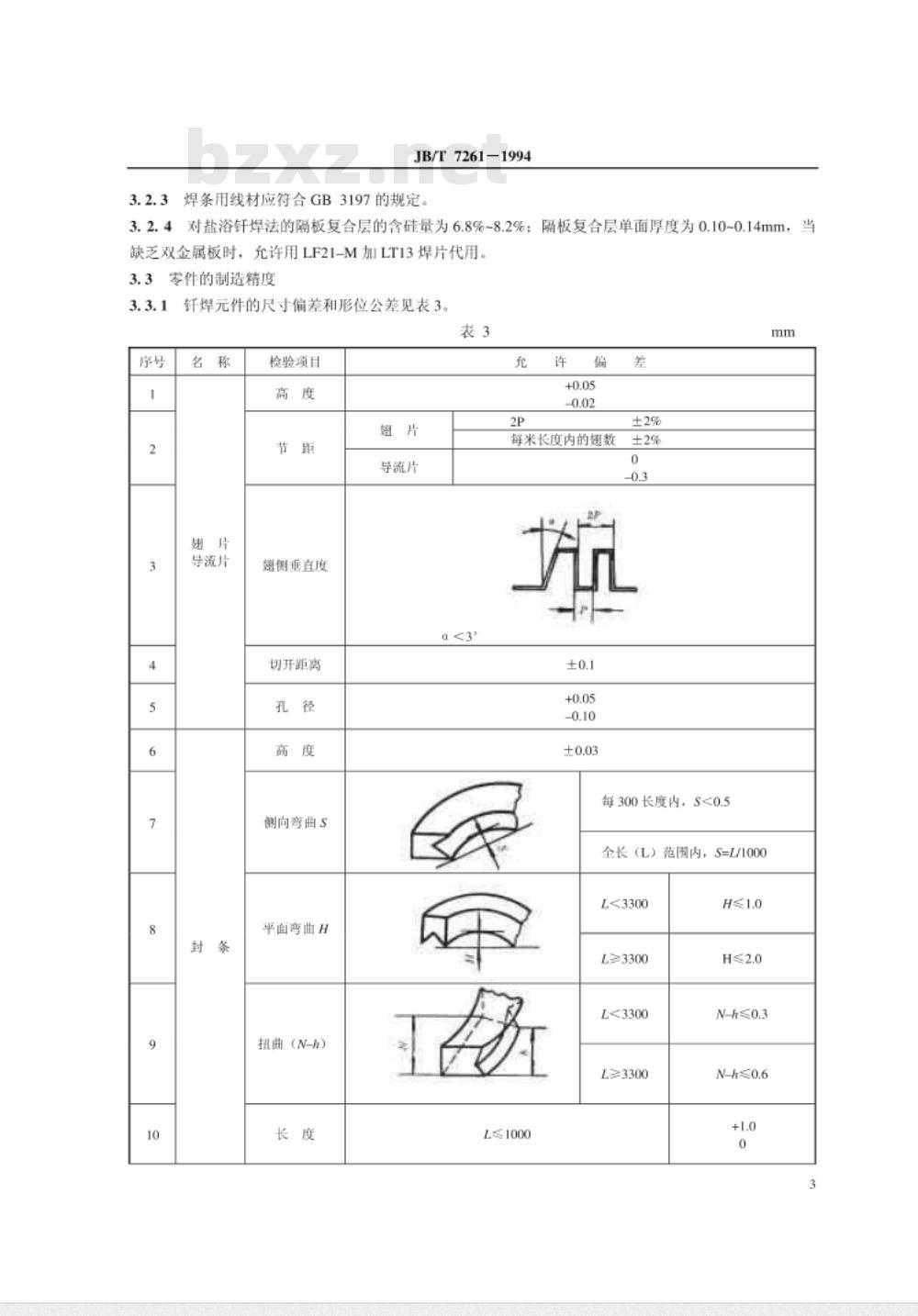

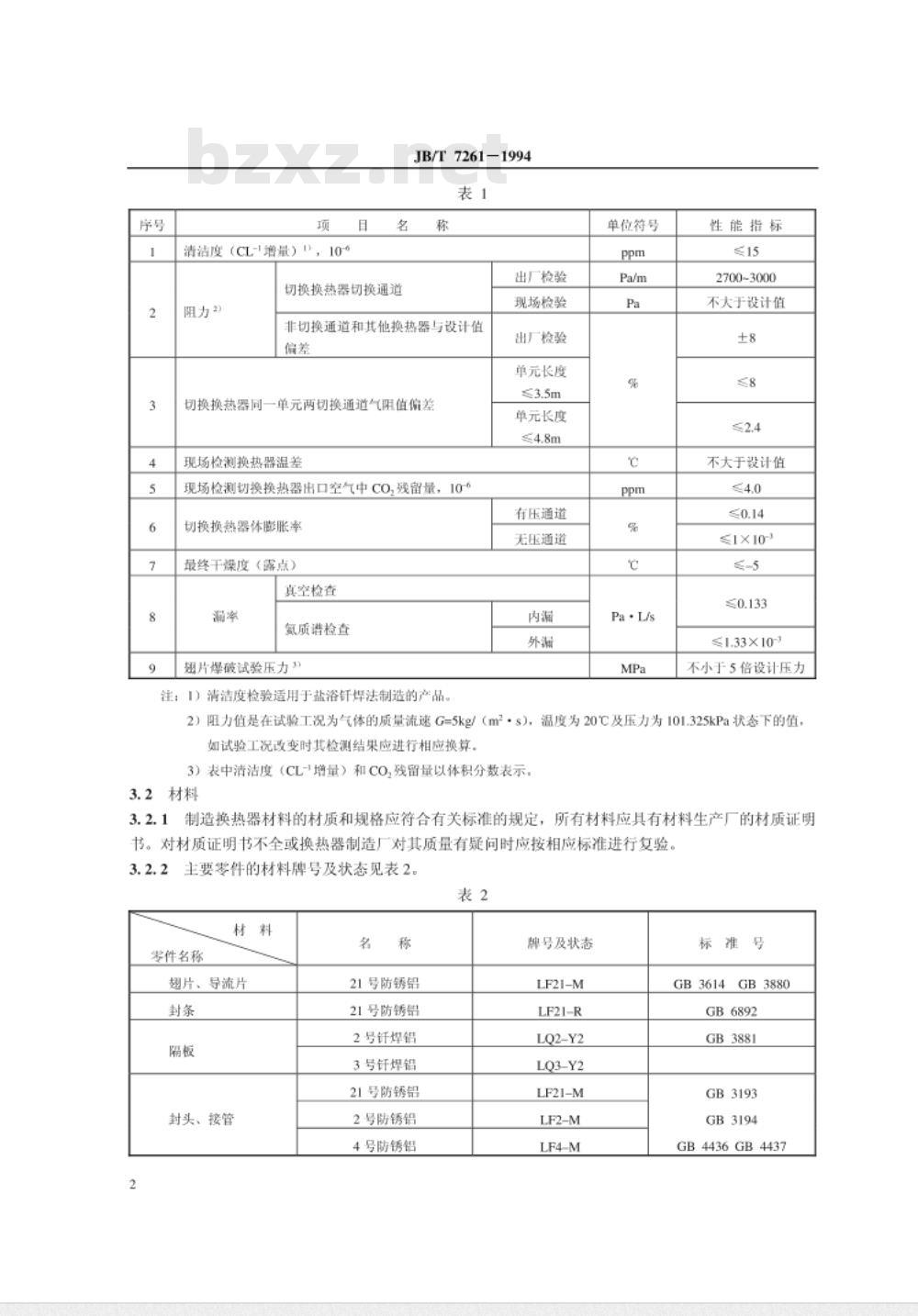

中华人民共和国机械行业标准 JB/T 7261-1994 铝制板翅式换热器 1 主题内容与适用范围 本标准规定了气体分离与液化设备、石油化工设备及机械动力装置等用盐浴钎焊法或真空钎焊法制造的设计压力不大于6.3MPa，设计温度为-270~150℃的铝制板翅式换热器的技术要求，试验方法和检验规则，标志、包装、运输和贮存。本标准适用于铝制板翅式换热器（以下简称换热器）。采用其他钎接工艺制造的换热器亦可参照执行。 2 引用标准 GB1804 一般公差 GB2624 铝合金材料 GB3193 铝合金板材尺寸及允许偏差 GB3194 焊接用铝合金线材 GB3197 铝合金箔 GB 3614 铝合金管材 GB3880 铝制焊接容器 GB4436 铝合金热挤压管材 GB6892 铝合金管外形尺寸 GB/T13306 标牌 GB/T13384 包装技术条件 JB1580 铝制焊接容器技术条件 3 技术要求 3.1 一般公差 流量测量节流装置、铝及铝合金热轧板、铝及铝合金板材的尺寸及允许偏差、焊条用铝及铝合金线材、铝合金箔、铝及铝合金板材、钎接用铝合金板、铝及铝合金管外形尺寸及允许偏差、铝及铝合金热挤压管等性能要求应达到表1的规定。 3.2 材料 3.2.1 所有材料应具有材料生产厂的材质证明，制造换热器材料的材质和规格应符合有关标准的规定。如材质证明书不全或换热器制造厂对其质量有疑问时，应按相应标准进行复验。 3.2.2 主要零件的材料牌号及状态见表2。表2 零件材料 零件名称：翅片、导流片、封条、隔板、封头、接管 材料名称：21号防锈铝、2号钎焊铝、3号钎焊铝 牌号及状态：LF21-M、LF21-R、LQ2-Y2、L03-Y2 3.3 零件的制造精度 3.3.1 钎焊元件的尺寸偏差和形位公差见表3。表3 零件尺寸 名称：翅片、导流片、封条 检验项目：翅片高度、翅片节距、翅片侧向垂直度、切开距离、孔径、侧向弯曲等 4 试验方法和检验规则 4.1 性能试验 表1列出了换热器的主要性能参数，如清洁度、切换换热器的气阻值、温差、CO2残留量、体膨胀率等，这些性能应通过出厂检验及现场检验进行验证。 5 标志、包装、运输和贮存 5.1 标志：换热器应具有明显的标志，注明生产厂、型号、规格、材料及生产日期。 5.2 包装：应采取适当的包装方式，以防止运输过程中损坏。 5.3 运输：运输过程中应避免碰撞和压迫，确保设备的完整性。 5.4 贮存：应存放在干燥、通风良好的环境中，避免阳光直射及潮湿。 附录A 铝制板翅式换热器性能试验方法（补充件） 注：上述性能试验方法适用于盐浴钎焊法制造的产品。
