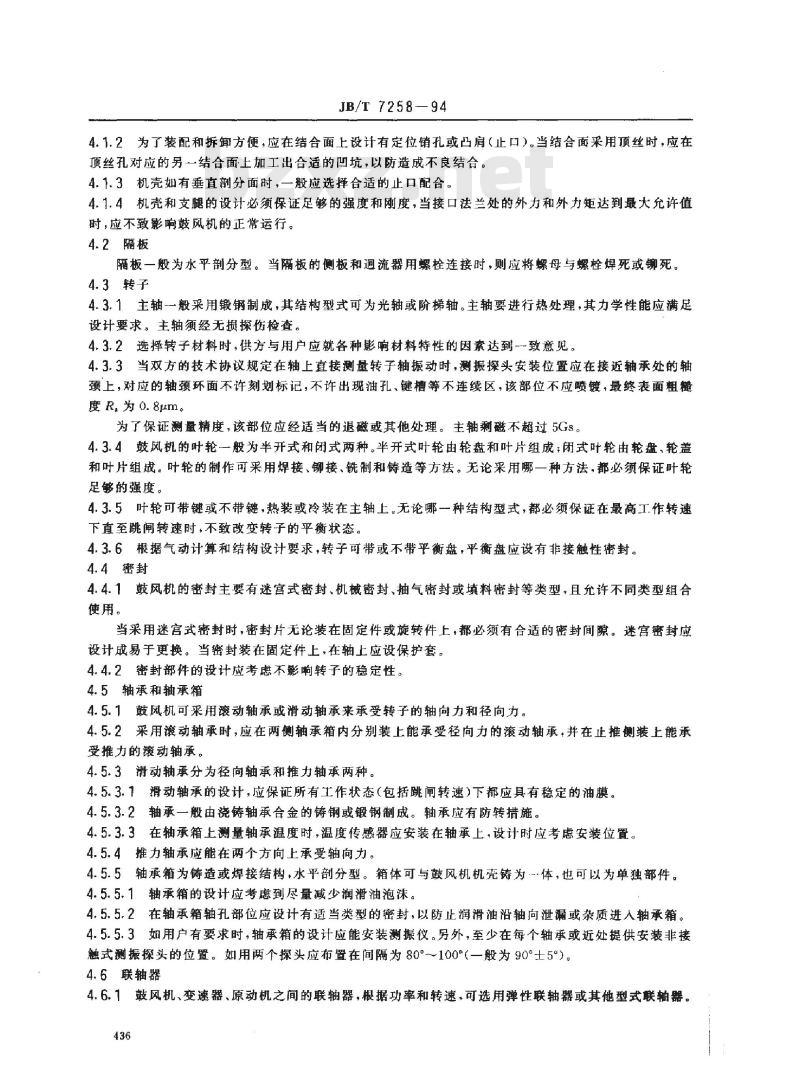

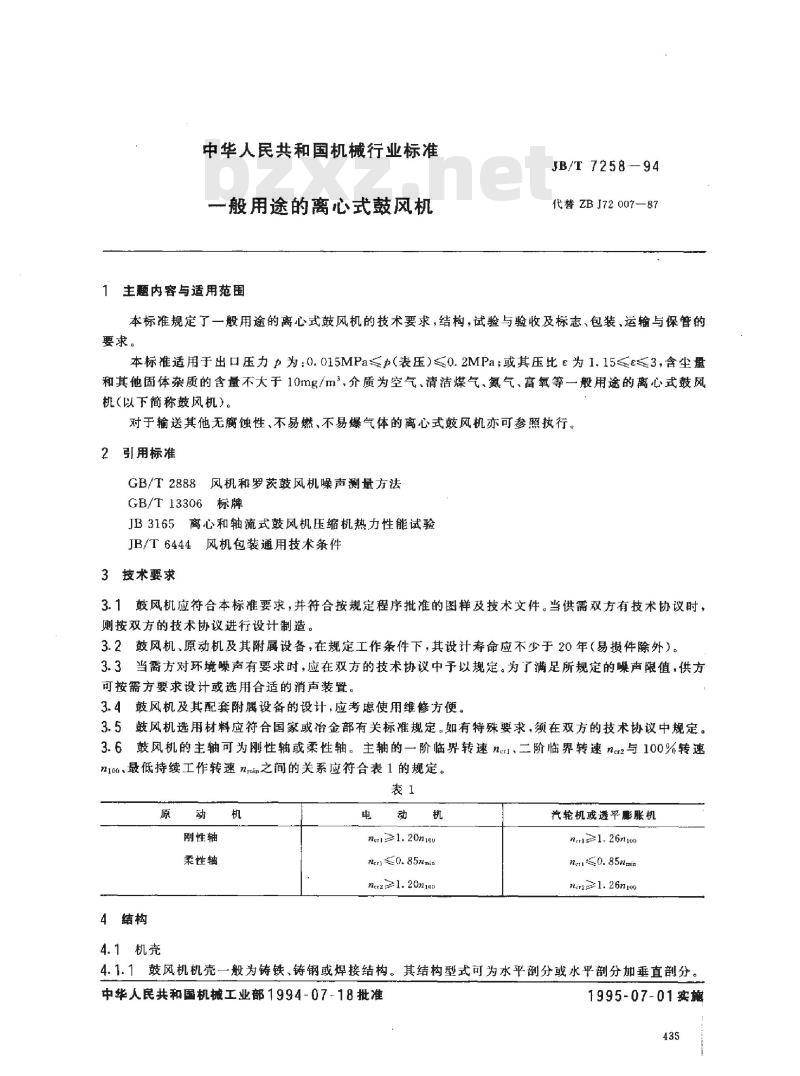

中华人民共和国机械行业标准 JB/T 7258-94 一般用途的离心式鼓风机 1 主题内容与适用范围 本标准规定了一般用途的离心式鼓风机的技术要求、结构、试验与验收及标志、包装、运输与保管的要求。本标准适用于出口压力力为：0.015MPa≤p（表压）≤0.2MPa，或其压比为1.15≤e≤3，含尘量和其他固体杂质的含量不大于10mg/m³，介质为空气、清洁煤气、氮气、富氧等一般用途的离心式鼓风机（以下简称鼓风机）。对于输送其他无腐蚀性、不易燃、不易爆气体的离心式鼓风机亦可参照执行。 2 引用标准 GB/T2888 风机和罗茨鼓风机噪声测量方法 GB/T13306 标牌 JB3165 离心和轴流式鼓风机压缩机热力性能试验 JB/T6444 风机包装通用技术条件 3 技术要求 3.1 鼓风机应符合本标准要求，并符合按规定程序批准的图样及技术文件。当供需双方有技术协议时，按双方的技术协议进行设计制造。 3.2 鼓风机、原动机及其附属设备，在规定工作条件下，其设计寿命应不少于20年（易损件除外）。 3.3 当需方对环境噪声有要求时，应在双方的技术协议中予以规定。为了满足所规定的噪声限值，供方可按需方要求设计或选用合适的消声装置。 3.4 鼓风机及其配套附属设备的设计，应考虑使用维修方便。 3.5 鼓风机选用材料应符合国家或冶金部有关标准规定。如有特殊要求，须在双方的技术协议中规定。 3.6 鼓风机的主轴可为刚性轴或柔性轴。主轴的一阶临界转速、二阶临界转速与100%转速、最低持续工作转速之间的关系应符合表1的规定。 4 结构 4.1 机壳 4.1.1 鼓风机机壳一般为铸铁、铸钢或焊接结构。其结构型式可为水平剖分或水平剖分加垂直剖分。 4.1.2 为了装配和拆卸方便，应在结合面上设计有定位销孔或凸肩（止口）。当结合面采用顶丝时，应在顶丝孔对应的另一结合面上加工出合适的凹坑，以防造成不良结合。 4.1.3 机壳如有垂直剖分面时，一般应选择合适的止口配合。 4.1.4 机壳和支腿的设计必须保证足够的强度和刚度，当接口法兰处的外力和外力矩达到最大充许值时，应不致影响鼓风机的正常运行。 4.2 隔板 隔板一般为水平剖分型。当隔板的侧板和迥流器用螺栓连接时，应将螺母与螺栓焊死或死。 4.3 转子 4.3.1 主轴一般采用锻钢制成，其结构型式可为光轴或阶梯轴。主轴要进行热处理，其力学性能应满足设计要求。主轴须经无损探伤检查。 4.3.2 选择转子材料时，供方与用户应就各种影响材料特性的因素达成一致。 4.3.3 当双方的技术协议规定在轴上直接测量转子轴振动时，测振探头安装位置应在接近轴承处的轴颈上，对应的轴颈环面不许刻划标记，不许出现油孔、键槽等不连续区，该部位不应喷镀，最终表面粗糙度Ra为0.8μm。为了保证测量精度，该部位应经适当的退磁或其他处理。主轴剩磁不超过5Gs。 4.3.4 鼓风机的叶轮一般为半开式和闭式两种。半开式叶轮由轮盘和叶片组成；闭式叶轮由轮盘、轮盖和叶片组成。叶轮的制作可采用焊接、铆接、铣制和铸造等方法。无论采用哪一种方法，都必须保证叶轮足够的强度。 4.3.5 叶轮可带键或不带键，热装或冷装在主轴上。无论哪一种结构型式，都必须保证在最高工作转速下直至跳闸转速时，不致改变转子的平衡状态。 4.3.6 根据气动计算和结构设计要求，转子可带或不带平衡盘，平衡盘应设有非接触性密封。 4.4 密封 4.4.1 鼓风机的密封主要有迷宫式密封、机械密封、抽气密封或填料密封等类型，且允许不同类型组合使用。当采用迷宫式密封时，密封片无论装在固定件或旋转件上，都必须有合适的密封间隙。迷宫密封应设计成易于更换。当密封装在固定件上，在轴上应设保护套。 4.4.2 密封部件的设计应考虑不影响转子的稳定性。 4.5 轴承和轴承箱 4.5.1 鼓风机可采用滚动轴承或滑动轴承来承受转子的轴向力和径向力。 4.5.2 采用滚动轴承时，应在两侧轴承箱内分别装上能承受径向力的滚动轴承，并在止推侧装上能承受推力的滚动轴承。 4.5.3 滑动轴承分为径向轴承和推力轴承两种。 4.5.3.1 滑动轴承的设计，应保证所有工作状态（包括跳闸转速）下都应具有稳定的油膜。 4.5.3.2 轴承一般由铸轴承合金的铸钢或锻钢制成，轴承应有防转措施。 4.5.3.3 在轴承箱上测量轴承温度时，温度传感器应安装在轴承上，设计时应考虑安装位置。
