【机械行业标准(JB)】 水环真空泵和水环压缩机

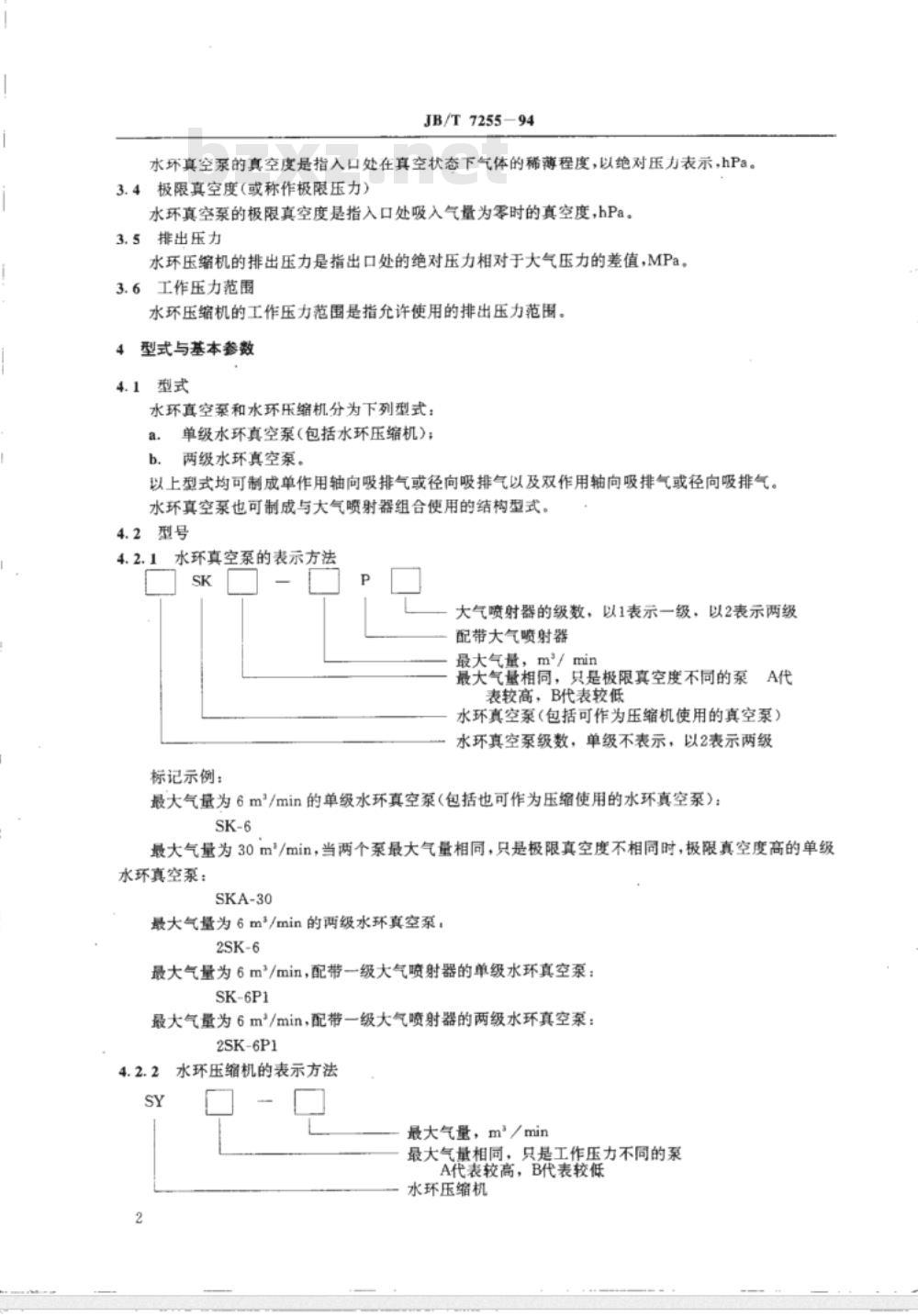

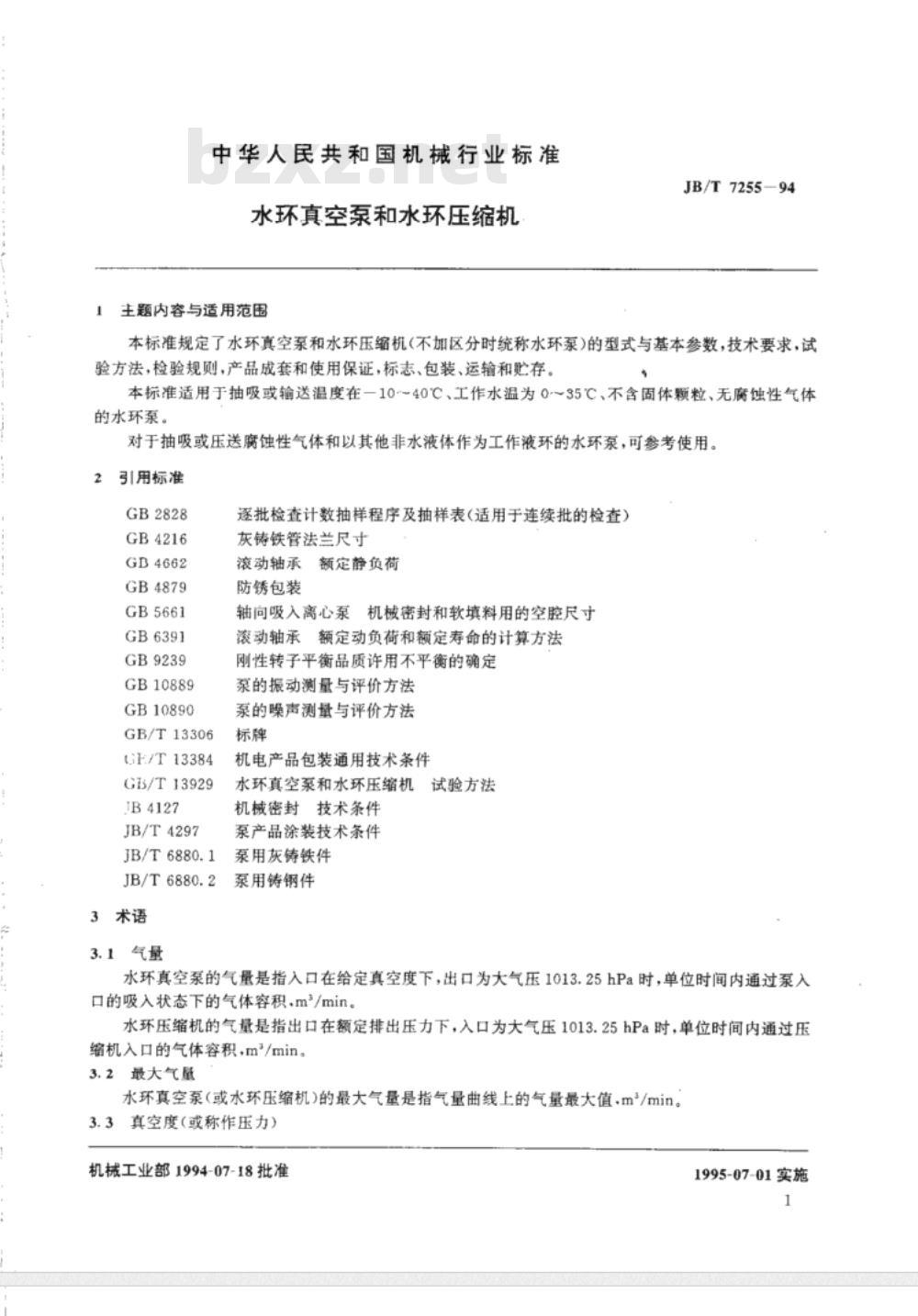

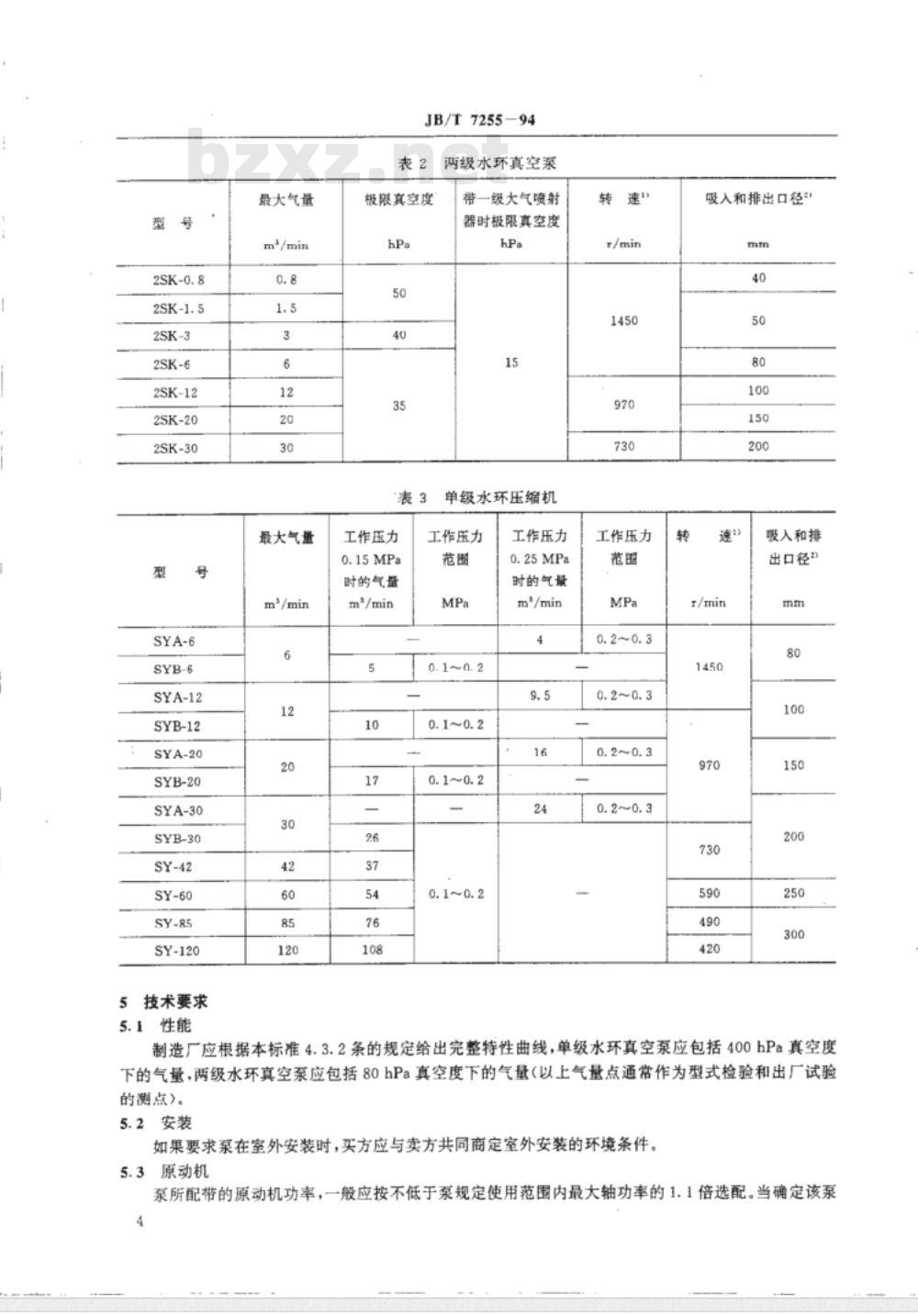

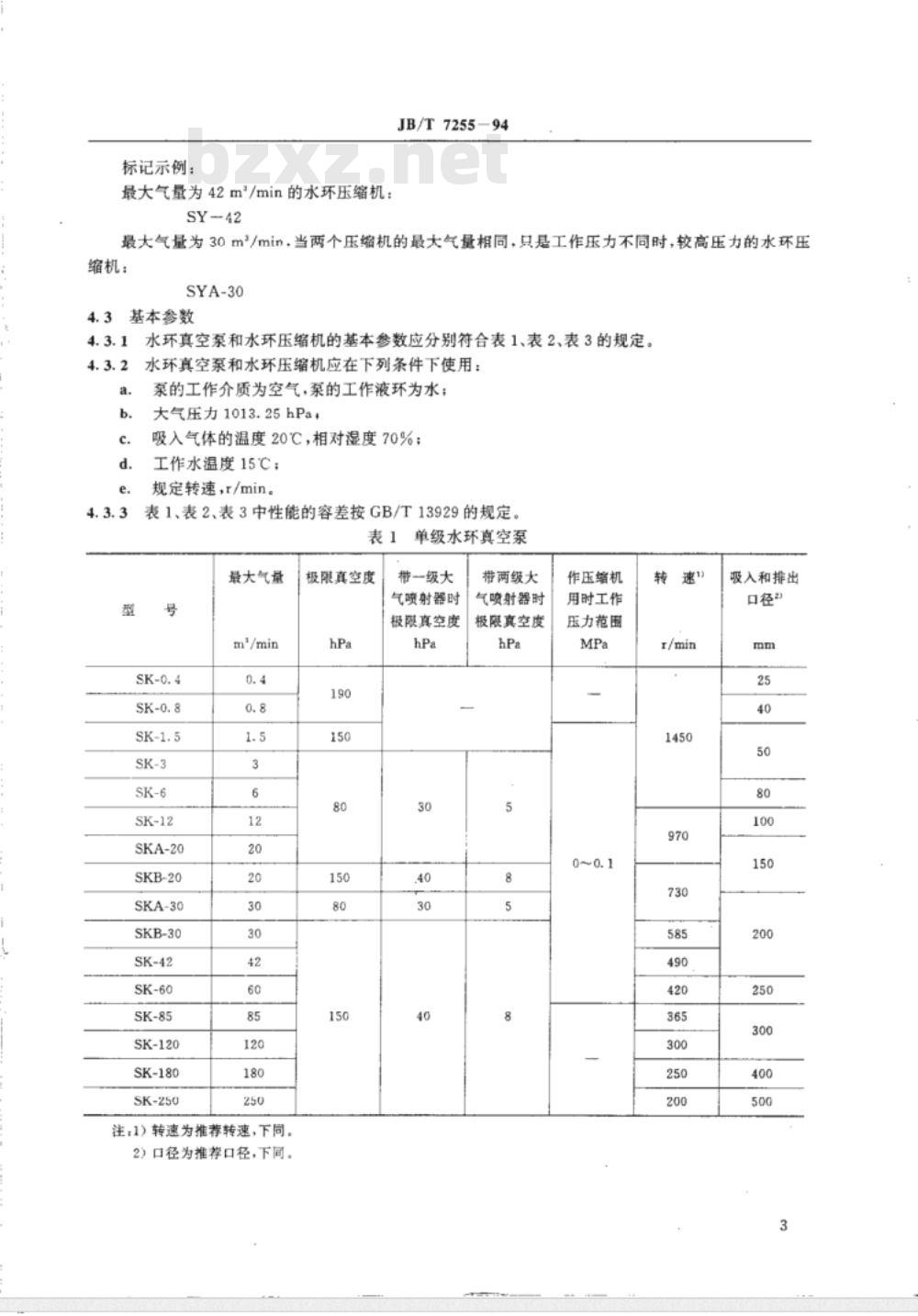

中华人民共和国机械行业标准 JB/T7255-94 水环真空泵和水环压缩机 1994-07-18发布 1995-07-01实施 1 范围 本标准规定了水环真空泵和水环压缩机（不加区分时统称水环泵）的型式与基本参数，技术要求，试验方法，检验规则，产品成套和使用保证，标志、包装、运输和贮存。本标准适用于抽吸或输送温度在10~40℃，工作水温为0~35℃，不含固体颗粒、无腐蚀性气体的水环泵。对于抽吸或压送腐蚀性气体和以其他非水液体作为工作液环的水环泵，可参考使用。 2 规范性引用文件 本标准引用了以下标准： GB2828, GB4216, GB4662, GB4879, GB5661, GB6391, GB9239, GB10889, GB10890, GB/T13306, GB/T13384, GB/T13929, JB4127, JB/T4297, JB/T6880.1, JB/T6880.2 3 术语 3.1 气量 水环真空泵的气量是指入口在给定真空度下，出口为大气压（1013.25 hPa）时，单位时间内通过泵入口的吸入状态下的气体容积，单位为m³/min。 水环压缩机的气量是指出口在额定排出压力下，入口为大气压（1013.25 hPa）时，单位时间内通过压缩机入口的气体容积，单位为m³/min。 3.2 最大气量 水环真空泵（或水环压缩机）的最大气量是指气量曲线上的气量最大值，单位为m³/min。 3.3 真空度（或称作压力） 水环真空泵的真空度是指入口处在真空状态下气体的稀薄程度，以绝对压力表示，单位为hPa。 3.4 极限真空度（或称作极限压力） 水环真空泵的极限真空度是指入口处吸入气量为零时的真空度，单位为hPa。 3.5 排出压力 水环压缩机的排出压力是指出口处的绝对压力相对于大气压力的差值，单位为MPa。 3.6 工作压力范围 水环压缩机的工作压力范围是指允许使用的排出压力范围。 4 型式与基本参数 4.1 型式 水环真空泵和水环压缩机分为下列型式： a. 单级水环真空泵（包括水环压缩机） b. 两级水环真空泵 以上型式均可制成单作用轴向吸排气或径向吸排气以及双作用轴向吸排气或径向吸排气。水环真空泵也可制成与大气喷射器组合使用的结构型式。 4.2 型号 4.2.1 水环真空泵的表示方法 SK-6表示最大气量为6m³/min的单级水环真空泵；2SK-6表示最大气量为6m³/min的两级水环真空泵；SK-6P1表示最大气量为6m³/min，配带一级大气喷射器的单级水环真空泵。 4.2.2 水环压缩机的表示方法 SY-42表示最大气量为42m³/min的水环压缩机；SYA-30表示最大气量为30m³/min，工作压力较高的水环压缩机。 4.3 基本参数 水环真空泵和水环压缩机的基本参数应分别符合表1、表2、表3的规定。水环真空泵和水环压缩机应在下列条件下使用： 泵的工作介质为空气，工作液环为水；大气压力1013.25 hPa，吸入气体的温度20℃，相对湿度70%；工作水温度15℃；规定转速，单位为r/min。 表1、表2、表3中性能的容差按GB/T13929的规定。
