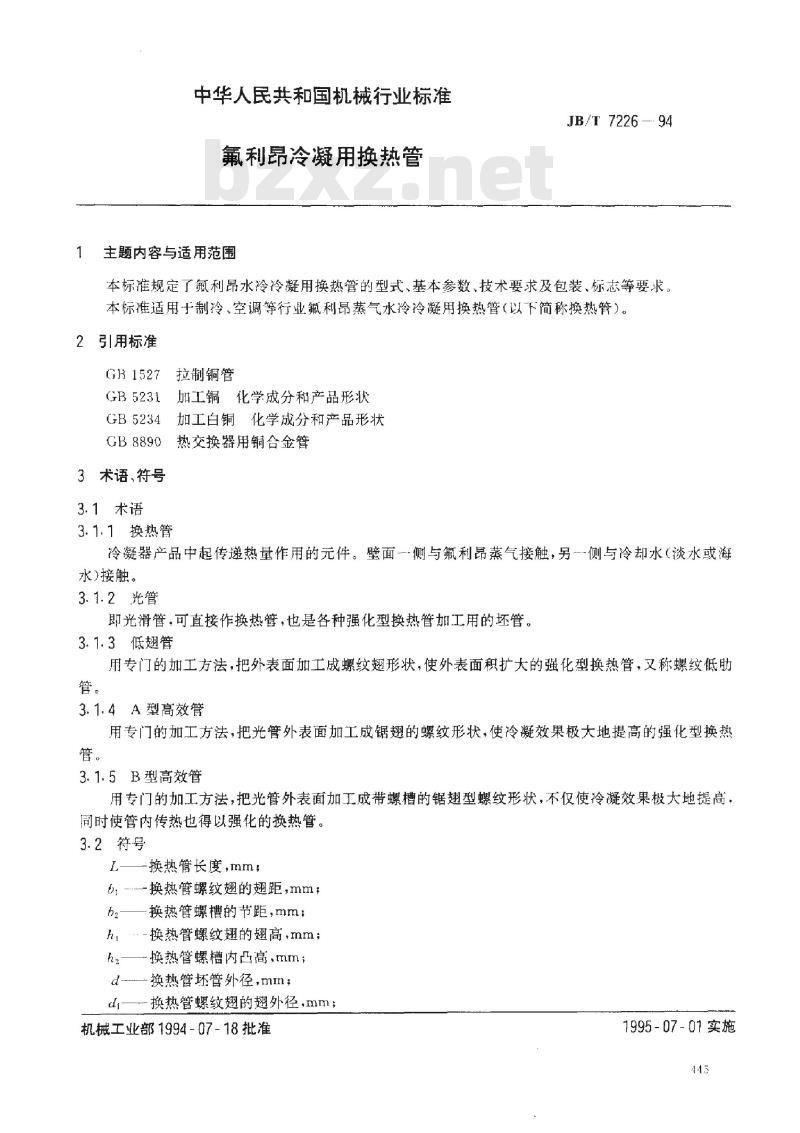

中华人民共和国机械行业标准
氟利昂冷凝用换热管
1主题内容与适用范围
JB/T 7226 94
本标准规定了氟利昂水冷冷凝用换热管的型式、基本参数、技术要求及包装、标志等要求。本标准适用制冷、空调等行业氟利昂蒸气水冷冷凝用换热管（以下简称换热管）。2引用标准
GB1527拉制铜管
加工铜化学成分和产品形状
GB5231
GB5234加工白铜化学成分和产品形状GB8890热交换器用铜合金管
3术语、符号
3.1　术语
3.1.1换热管
冷凝器产品中起传递热量作用的元件。壁面一侧与氟利品蒸气接触，另一侧与冷却水（淡水或海水)接触。
3.1.2光管
即光滑管，可直接作换热管，也是各种强化型换热管加工用的坏管。3.1.3低翅管
用专门的加工方法，把外表面加工成螺纹翅形状，使外表面积扩大的强化型换热管，又称螺纹低助管，
3.1.4A型高效管
用专门的加工方法，把光管外表面加工成锯翅的螺纹形状，使冷凝效果极大地提高的强化型换热管。
3.1.5B型高效管
用专门的加工方法，把光管外表面加工成带螺槽的锯翅型螺纹形状，不仅使冷凝效果极大地提高，同时使管内传热也得以强化的换热管。3.2符号
换热管长度，mm；
换热管螺纹翅的翅距，mm；
换热管螺槽的节距，mm：
h，-换热管螺纹翅的翅高，mm；h
换热管螺槽内凸高，mm；
d-换热管坏管外径,mm;
一换热管螺纹翅的翅外径，mm；机械工业部1994-07-18批准
1995-07-01实施
换热管坏管壁厚,mm；
o.换热管螺纹翅的翅厚,mm；
t.换热管锯齿翅的翅尖高,mm。
4型式与基本参数
4.1换热管的类别及代号
a．冷凝用光管,NG；
冷凝用低翅管，ND；
冷凝用A型高效管，NJA；
冷凝用B型高效管，NJB。
4.2换热管基本参数
4.2.1换热管基本参数按表1的规定。换热管类别
光管 NG
低翅管NI)
A型高效管NJA
B型高效管NJB
外径站
12～19
JB/T 7226 --- 94
0.5,0.75,1.0,1.2,1.5
1.0.1.2,1.5,2.0
1.0,1.2,1.5,2.0

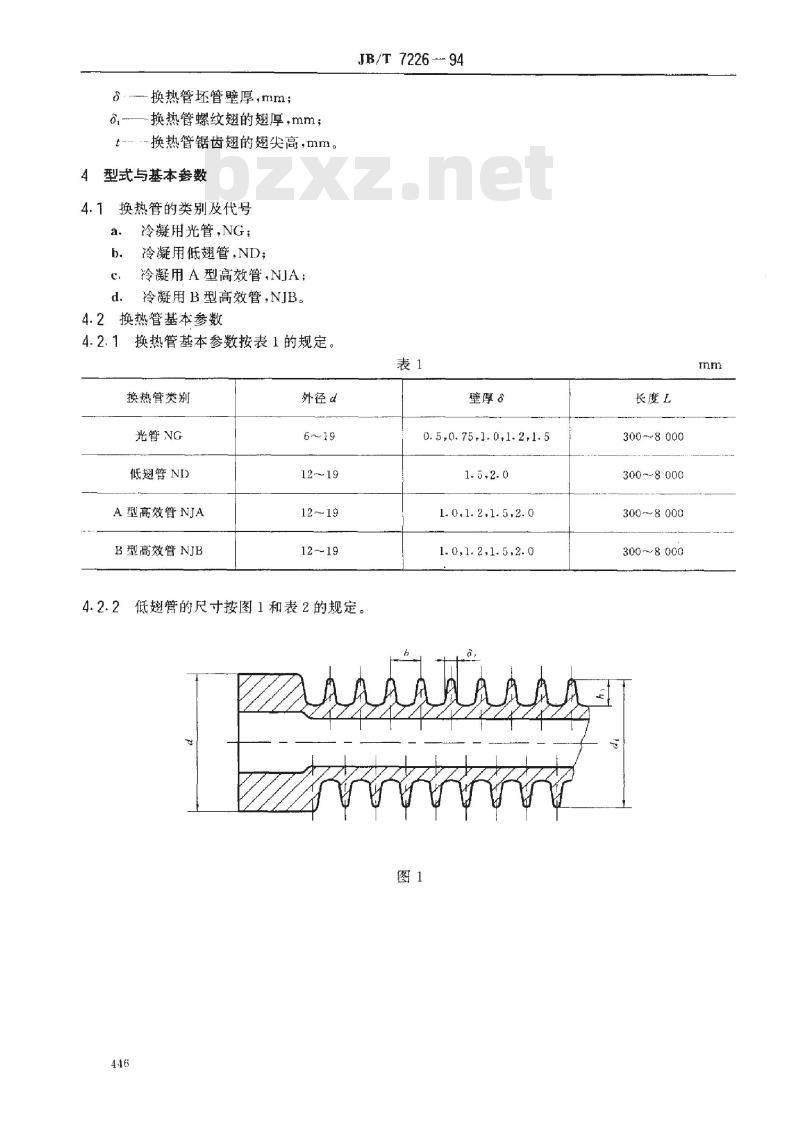

4.2.2低翅管的尺寸按图1和表2的规定。图1
300~8 000
300~~8 000
300~8 000
300-8 000
坏管外径d
翘高h
翅外径dr
JB/T7226-94

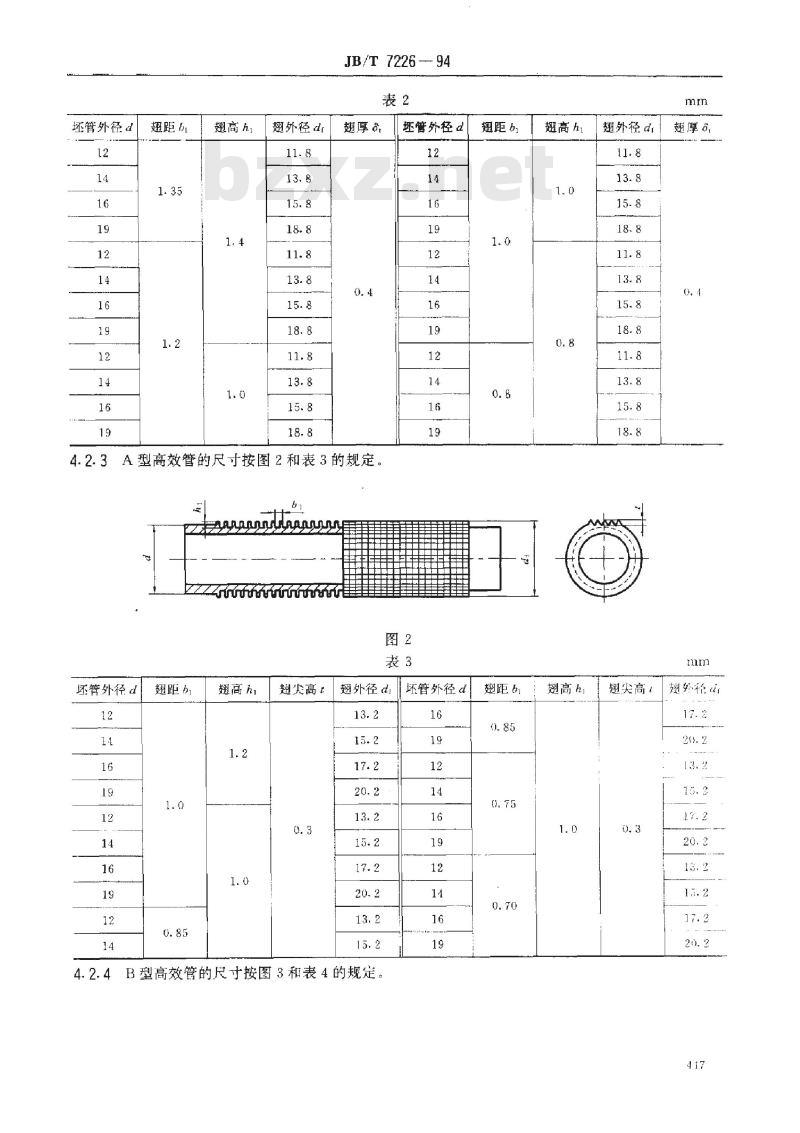

4.2.3A型高效管的尺寸按图2和表3的规定。uu
rinnhfnnrnnhhn佳
管外径d
还管外径d
翅高hl
[坏管外径d
翅尖高：
翅外径d

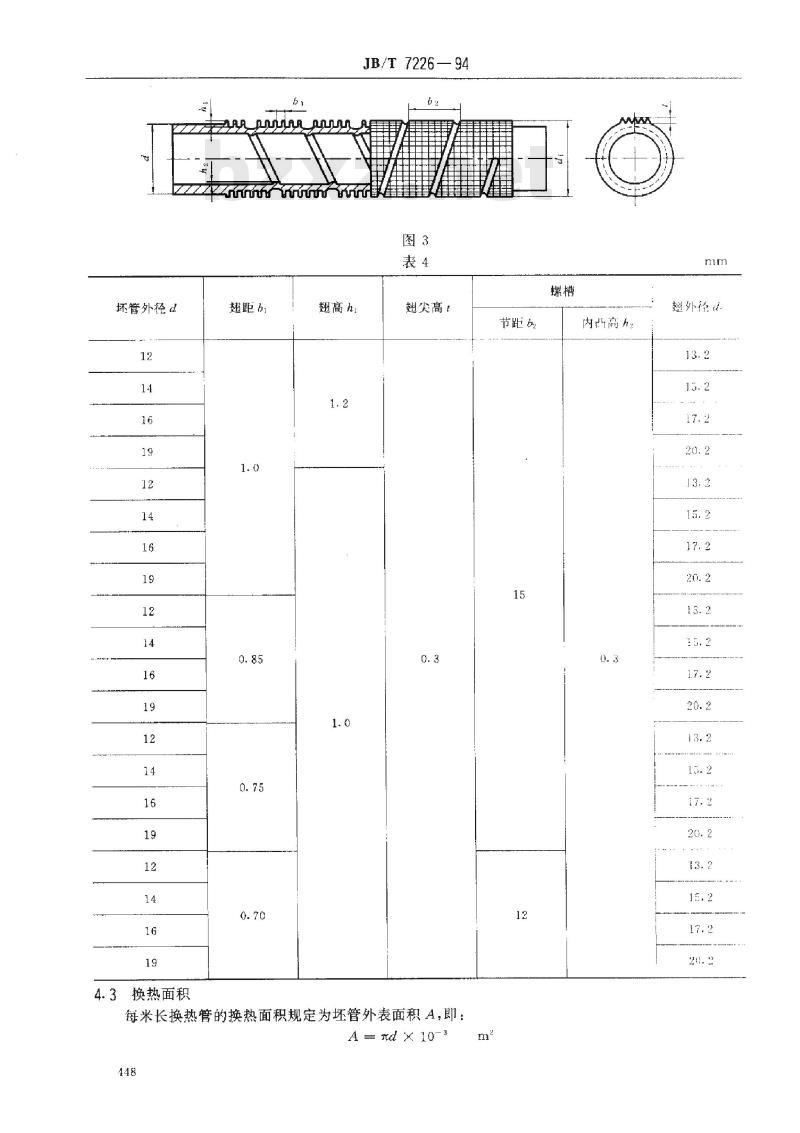

4.2.4B型高效管的尺寸按图3和表4的规定。16
翅距奶
翅距6
翘高h
翅外径r免费标准bzxz.net
翅尖高（
翅厚8
樊外径
坏管外径d
4.3换热面积
JB/T 7226—94
Znhhnr
翅高h
翅尖高t
每米长换热管的换热面积规定为坏管外表面积4，即：A = d × 10-3
节距沙
内高：
翅外径

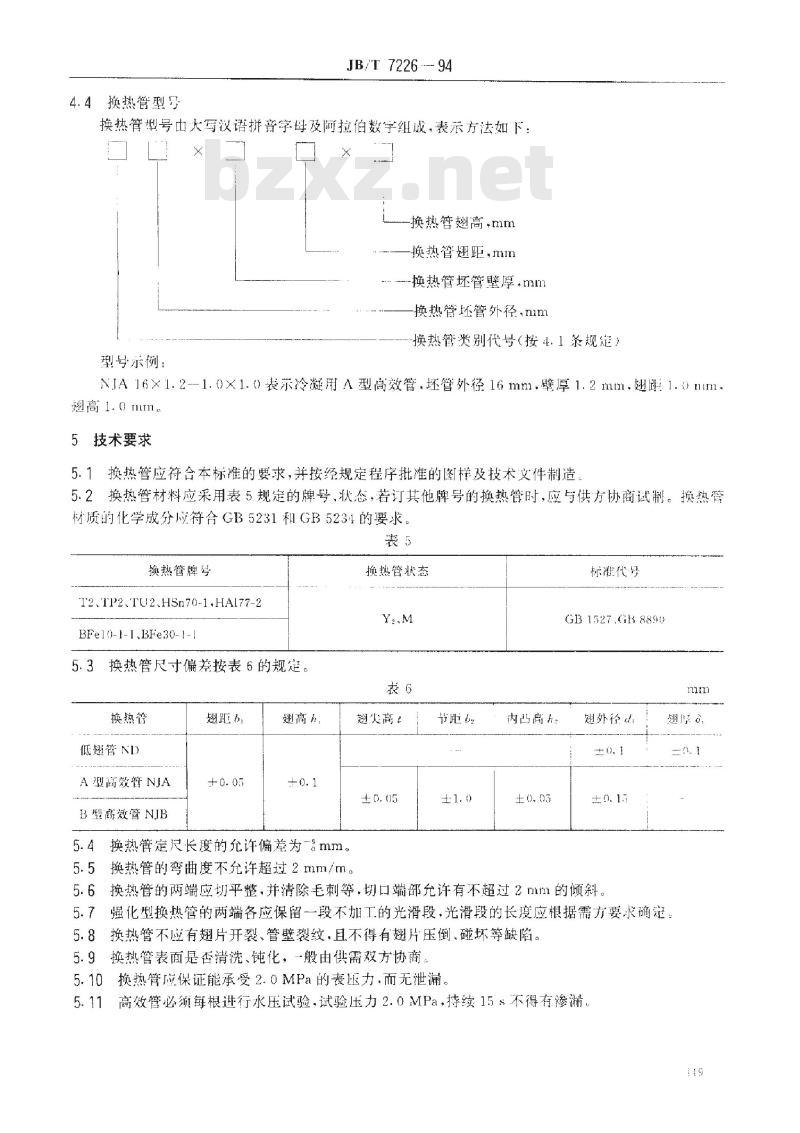

4.4换热管型号
JB/T 7226.-- 94
换热管型号中大写汉语拼音字母及阿拉伯数字组成，表示方法如下：X
型号示例：
换热管翅高.mm
换热管翅距.mm
换热管坏管壁厚，mm
换热管坏管外径，nm
换热管类别代号（按4.1条规定）NIA16×1.2--1.0×1.)表示冷凝用A型高效管，坏管外径16mm.壁厚1.2mm.翅距1.0nm.翘高1.0 mm。
5技术要求
5.1换热管应符合本标准的要求，并按经规定程序批准的图样及技术文件制造5.2换热管材料应采用表5规定的牌号、状态，若订其他牌号的换热管时，应与供方协商试制。换热管材质的化学成分应符合GB5231和GB5234的要求。裘5
换热管牌号
T2.TP2,TU2.HSn70-1.HA177-2
BFe10-1-1.BFe30-1-1
5.3换热管尺寸偏差按表6的规定。换热管
低翅管ND
A型商效管NJA
B型赢效管NJB
翅距力
5.4换热管定尺长度的允许偏差为-mm。5.5
换热管的弯曲度不允许超过2mm/m。换热管状态
Ya、M
翅尖高：
内西高
±0、05
标淮代号
GB 1527.G13 8890
翅外径
5.6换热管的两端应切平整，并清除毛刺等，切口端部允许有不超过21的倾斜。翘厚
5.7强化型换热管的两端各应保留一段不加工的光滑段，光滑段的长度应根据需方要求确定5.8换热管不应有翅片开裂、管壁裂纹，且不得有翅片压倒.碰坏等缺陷。5.9换热管表面是否清洗、钝化，般由供需双方协商！5.10换热管应保证能承受2.0MPa的表压力，而无泄漏5.11
高效管必须每根进行水压试验，试验压力2.0MPa，持续15s不得有渗漏，49
6检验规则
JB/T 7226- 94
6.1每批生产的换热管，应由制造厂质量检验部门随机抽查五根，按本标准5.3~~5.11条要求进行检验，君有一根不合格，则再抽查10根，茗仍有不合格，则作整批报废或逐根检验处理。6.2每批换热管应由同·牌号、状态、规格的换热管组成6.3需方应按本标准验收换热管，若发现质量不符合本标准，应在收到之日起两个月内向供方提出，供方在确认质量有问题时，应予以更换或退货。7质量合格证明书
检验合格的换热管，制造厂应填写产品质量合格证明书，并提供给用户，证明书应至少包括下列内容：
换热管名称及型号：
换热管牌号、状态及材质报告；制造日期；
制造厂名称。
8包装、标志
8.1包装方式由制造厂确定，但装箱后应符合下列要求：防雨水，防振动；
b．不碰坏换热管表面，不使换热管变形心
包装箱倒放，侧放时，换热管在箱内不活动。8.2包装箱面应做如下标志：
发货单位名称及地址；
收货单位名称及地址；
防雨、防潮标志；
换热管型号、根数及净重；
包装箱总重。
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口，本标准由机械工业部合肥通用机械研究所、上海铜管总厂、石家庄农业现代化研究所、石家庄高效换热器元件总广负责起草。
本标准主要起草人：李云福、陈其荣、崔建伟、吕乃鑫。450
