【机械行业标准(JB)】 复合热源热泵型螺杆式冷水机组

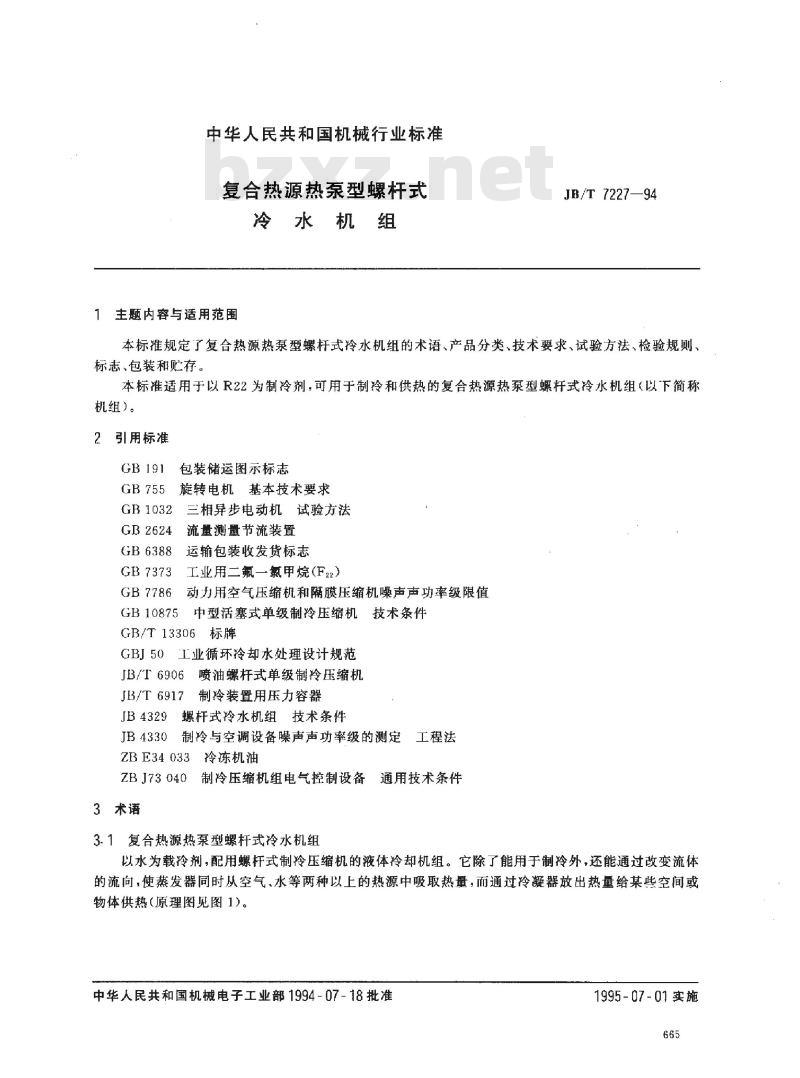

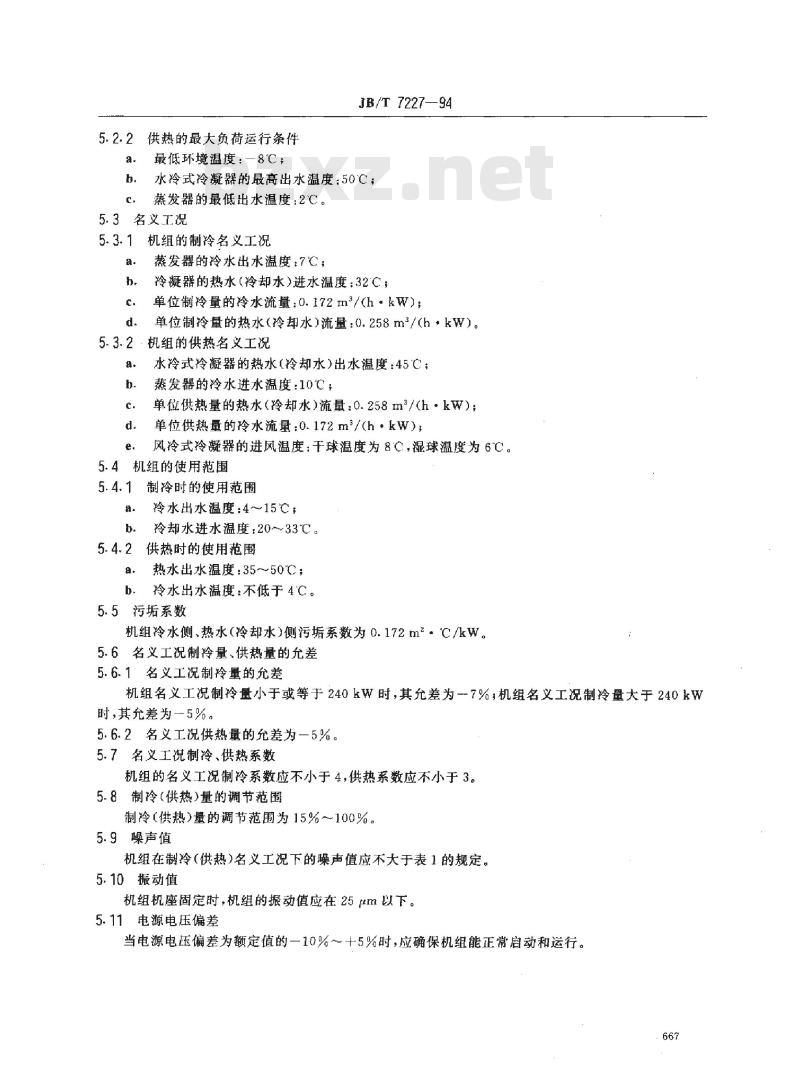

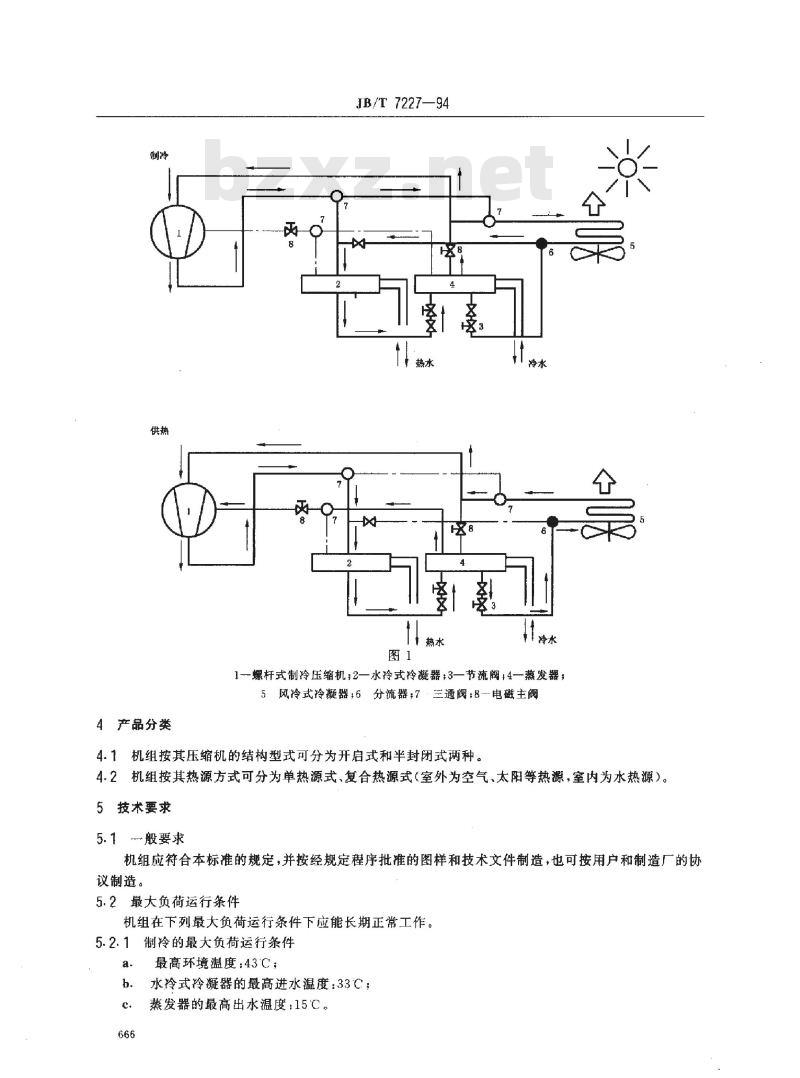

中华人民共和国机械行业标准 复合热源热泵型螺杆式冷水机组 1 主题内容与适用范围 本标准规定了复合热源热泵型螺杆式冷水机组的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于以R22为制冷剂，可用于制冷和供热的复合热源热泵型螺杆式冷水机组（以下简称机组）。 2 引用标准 GB 191 包装储运图示标志 GB 755 旋转电机基本技术要求 GB 1032 三相异步电动机试验方法 GB 2624 流量测量节流装置 GB 6388 运输包装收发货标志 GB 7373 工业用二氟一氟甲烷（F22） GB 7786 动力用空气压缩机和隔膜压缩机噪声声功率级限值 GB 10875 中型活塞式单级制冷压缩机技术条件 GB/T 13306 标牌 GBJ50 工业循环冷却水处理设计规范 JB/F 6906 喷油螺杆式单级制冷压缩机 JB/T 6917 螺杆式冷水机组技术条件 ZBE34033 冷冻机油 ZB J73 040 制冷压缩机组电气控制设备 3 术语 3.1 复合热源热泵型螺杆式冷水机组通用技术条件 以水为载冷剂，配用螺杆式制冷压缩机的液体冷却机组。它除了能用于制冷外，还能通过改变流体的流向，使蒸发器同时从空气、水等两种以上的热源中吸取热量，而通过冷凝器放出热量给某些空间或物体供热。 4 产品分类 4.1 机组按其压缩机的结构型式可分为开启式和半封闭式两种。 4.2 机组按其热源方式可分为单热源式、复合热源式（室外为空气、太阳等热源，室内为水热源）。 5 技术要求 5.1 一般要求 机组应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。 5.2 最大负荷运行条件 机组在下列最大负荷运行条件下应能长期正常工作。 5.2.1 制冷的最大负荷运行条件 最高环境温度：43℃；水冷式冷凝器的最高进水温度：33℃；蒸发器的最高出水温度：15℃。 5.2.2 供热的最大负荷运行条件 最低环境温度：-8℃；水冷式冷凝器的最高出水温度：50℃；蒸发器的最低出水温度：2℃。 5.3 名义工况 5.3.1 机组的制冷名义工况 蒸发器的冷水出水温度：7℃；冷凝器的热水（冷却水）进水温度：32℃；单位制冷量的冷水流量：0.172 m³/（h·kW）；单位制冷量的热水（冷却水）流量：0.258 m³/（h·kW）。 5.3.2 机组的供热名义工况 水冷式冷凝器的热水（冷却水）出水温度：45℃；蒸发器的冷水进水温度：10℃；单位供热量的热水（冷却水）流量：0.258 m³/（h·kW）；单位供热量的冷水流量：0.172 m³/（h·kW）；风冷式冷凝器的进风温度：干球温度为8℃，湿球温度为6℃。 5.4 机组的使用范围 5.4.1 制冷时的使用范围 冷水出水温度：4～15℃；冷却水进水温度：20～33℃。 5.4.2 供热时的使用范围 热水出水温度：35～50℃；冷水出水温度：不低于4℃。 5.5 污垢系数 机组冷水侧、热水（冷却水）侧污垢系数为0.172 m²·℃·C/kW。 5.6 名义工况制冷量、供热量的允差 5.6.1 名义工况制冷量的允差 机组名义工况制冷量小于或等于240 kW时，其允差为±7%；机组名义工况制冷量大于240 kW时，其允差为±5%。 5.6.2 名义工况供热量的允差为±5%。 5.7 名义工况制冷、供热系数 机组的名义工况制冷系数应不小于4，供热系数应不小于3。 5.8 制冷（供热）量的调节范围 制冷（供热）量的调节范围为15%～100%。 5.9 噪声值 机组在制冷（供热）名义工况下的噪声值应不大于表1的规定。 5.10 振动值 机组机座固定时，机组的振动值应在25μm以下。 5.11 电源电压偏差 当电源电压偏差为额定值的±10%～±5%时，应确保机组能正常启动和运行。 5.12 润滑油 阳转子转速：100～1400 r/min；阳转子公称直径：82～77 mm；转子长径比：1.5。
