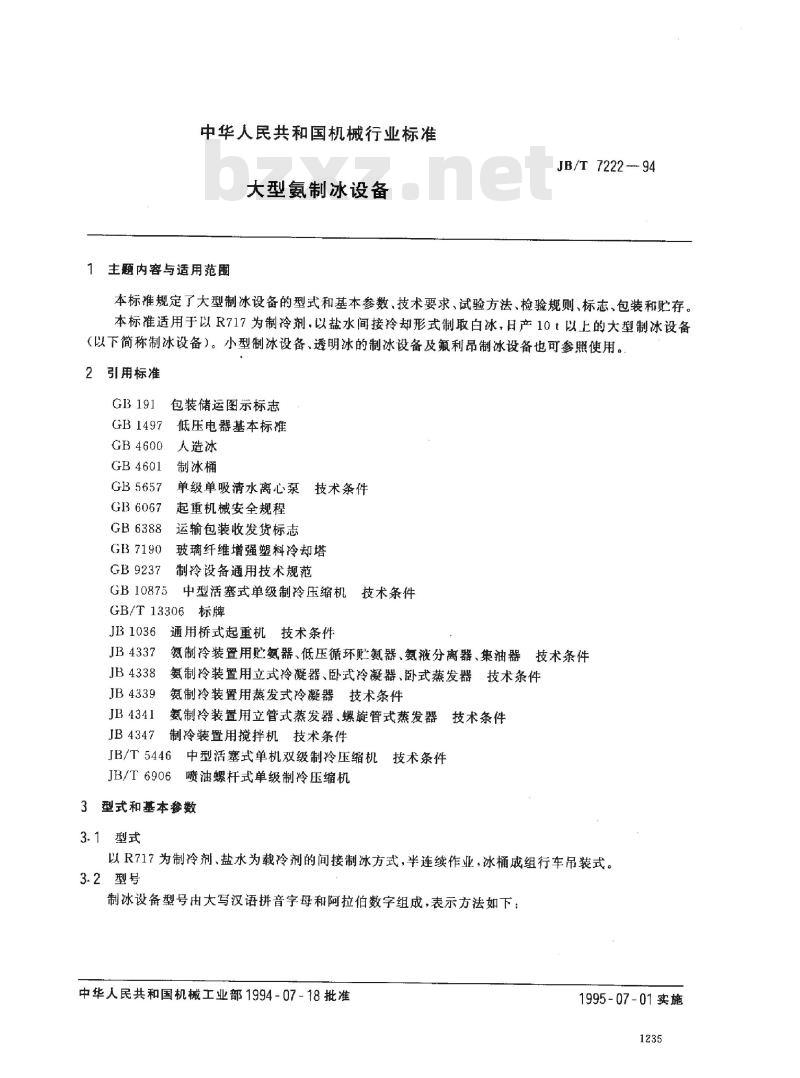

中华人民共和国机械行业标准
大型氨制冰设备
1主题内容与适用范围
JB/T 7222 --- 94
本标推规定了大型制冰设备的型式和基本参数、技术要求、试验方法、检验规则、标志，包装和贮存，本标准适用于以R717为制玲剂，以盐水间接冷却形式制取白冰，日产10t以上的大型制冰设备（以下简称制冰设备）。小型制冰设备、透明冰的制冰设备及氟利昂制冰设备也可参照使用。2引用标准
GB 191
GB1497
GB4600
GB4601
GB5657
GB6067
GB 6388
GB7190
GB9237
包装储运图示标志
低压电器基本标准
人造冰
制冰桶
单级单吸清水离心泵技术条件
起重机械安全规程
运输包装收发货标志
玻璃纤维增强塑料冷却塔
制冷设备通用技术规范
GB 10875
中型活塞式单级制冷压缩机技术条件GB/T13306标牌
JI31036
JB4337
JB4338
JB4339
JB4341
JB4347
通用桥式起重机#
技术条件
氨制冷装置用贮氨器、低压循环贮氨器、氨液分离器、集油器技术条件氨制冷装置用立式冷凝器、卧式冷凝器、卧式蒸发器技术条件氨制冷装置用蒸发式冷凝器技术条件氨制冷装置用立管式蒸发器、螺旋管式蒸发器技术条件制冷装置用搅拌机技术条件
JB/T5446中型活塞式单机双级制冷压缩机技术条件JB/T6906喷油螺杆式单级制冷压缩机3型式和基本参数
3.1　型式
以R717为制冷剂、盐水为载冷剂的间接制冰方式，半连续作业，冰桶成组行车吊装式。3.2型号
制冰设备型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下：中华人民共和国机械工业部1994-07-18批准1995-07-01实施
1235
ZB

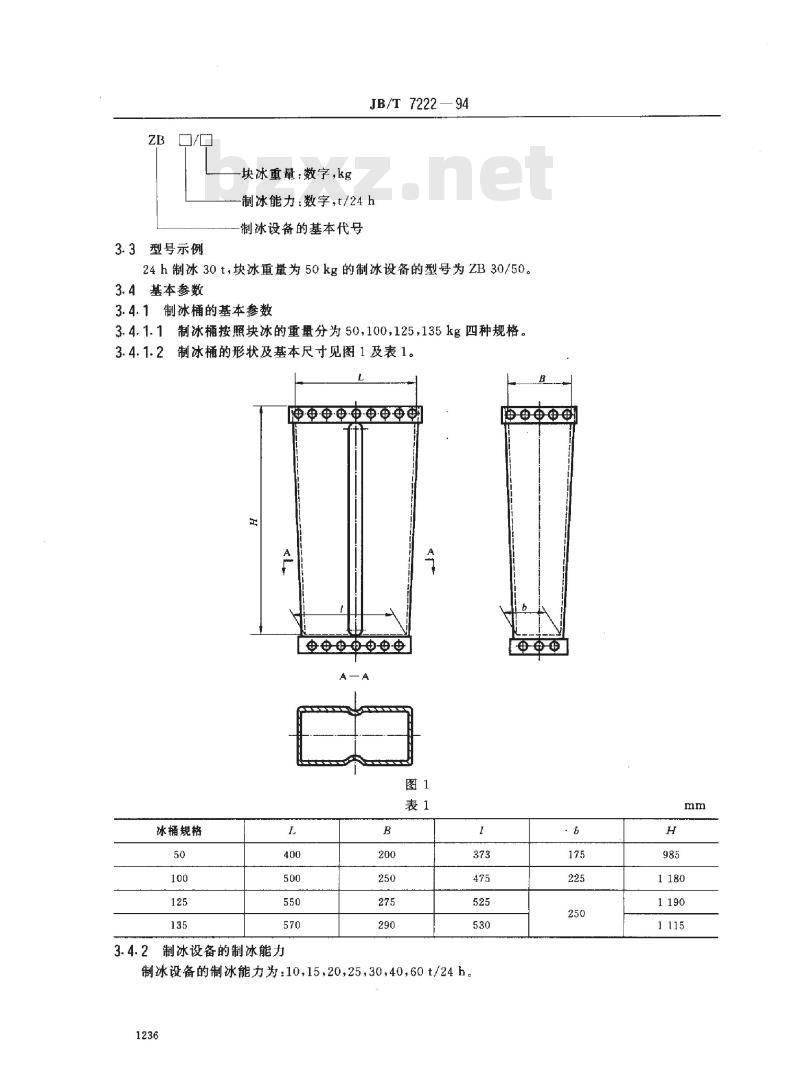

3.3型号示例
块冰重量：数字，kg
JB/T 7222-
-制冰能力：数字，t/24h
制冰设备的基本代号
94
24h制冰30t块冰重量为50kg的制冰设备的型号为ZB30/50。3.4基本参数
3.4.1制冰桶的基本参数
3.4.1.1制冰桶按照块冰的重量分为50，100,125,135kg四种规格。3.4.1.2制冰桶的形状及基本尺寸见图1及表1。0
L
中由由由由由
A
图1
表1
冰桶规格
50
100
125
135
L
400
500
550
570
3.4.2制冰设备的制冰能力
B
200
250
275
290
373
475免费标准下载网bzxz
525
530
制冰设备的制冰能力为：10，15,20，25，30，40，60t/24h。1236
?中中
雪香香
·6
175
225
250
H
985
mm
1180
1190
1115

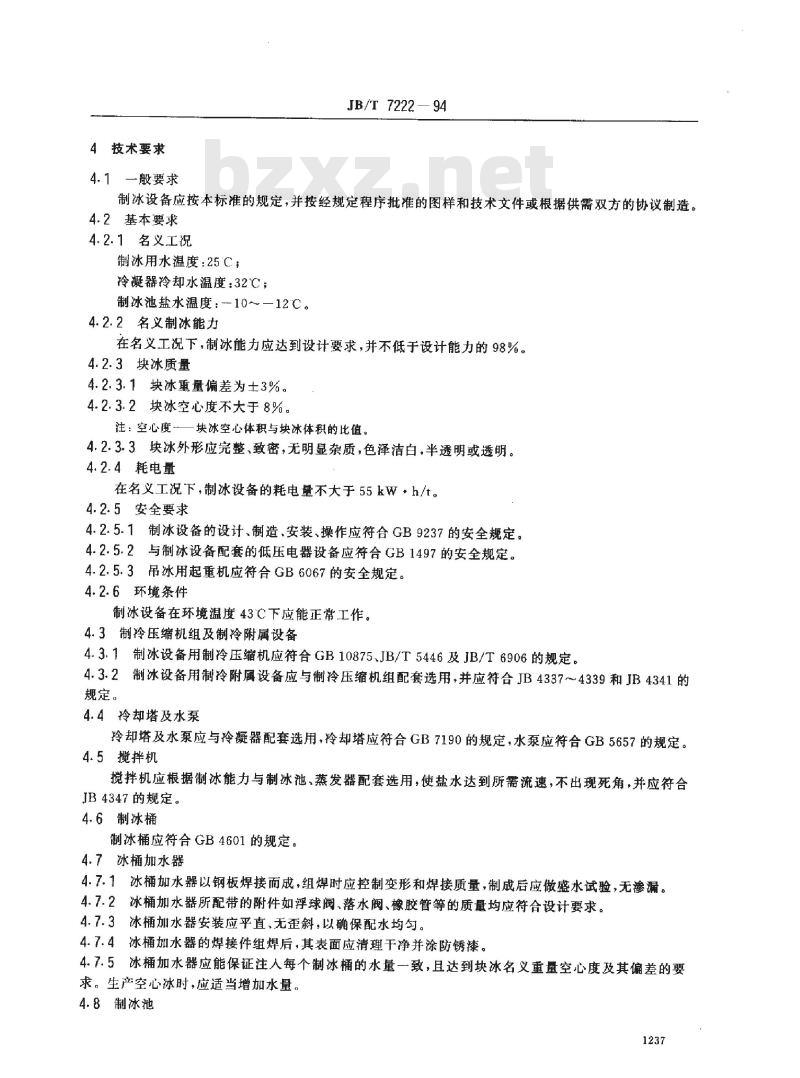

4技术要求
4.1　一般要求
JB/T 7222—94
制冰设备应按本标准的规定，并按经规定程序批准的图样和技术文件或根据供需双方的协议制造。4.2基本要求
4.2.１　名义工况
制冰用水温度：25℃；
冷凝器冷却水温度：32℃；
制冰池盐水温度：10～—12C。
4.2.2名义制冰能力
在名义工况下，制冰能力应达到设计要求，并不低于设计能力的98%。4.2.3块冰质量
4.2.3.1块冰重量偏差为士3%。
4.2.3.2块冰空心度不大于8%。
注：空心度一—块冰空心体积与块冰体积的比值。4.2.3.3块冰外形应完整、致密，无明显杂质，色泽洁白，半透明或透明。4.2.4耗电量
在名义工况下，制冰设备的耗电量不大于55kW·h/t。4.2.5安全要求
4.2.5.1制冰设备的设计、制造、安装、操作应符合GB9237的安全规定。4.2.5.2与制冰设备配套的低压电器设备应符合GB1497的安全规定。4.2.5.3吊冰用起重机应符合GB6067的安全规定。4.2.6环境条件
制冰设备在环境温度43℃下应能正常工作。4.3制冷压缩机组及制冷附属设备4.3.1制冰设备用制冷压缩机应符合GB10875、JB/T5446及JB/T6906的规定。4.3.2制冰设备用制冷附属设备应与制冷压缩机组配套选用，并应符合JB4337~4339和JB4341的规定。
4.4冷却塔及水泵
冷却塔及水泵应与冷凝器配套选用，冷却塔应符合GB7190的规定，水泵应符合GB5657的规定。4.5搅拌机
搅拌机应根据制冰能力与制冰池，蒸发器配套选用，使盐水达到所需流速，不出现死角，并应符合JB4347的规定。
4.6制冰桶
制冰桶应符合GB4601的规定。
4.7冰桶加水器
4.7.1冰桶加水器以钢板焊接而成，组焊时应控制变形和焊接质量，制成后应做盛水试验，无渗漏。4.7.2冰桶加水器所配带的附件如浮球阀、落水阀、橡胶管等的质量均应符合设计要求。4.7.3冰桶加水器安装应平直、无歪斜，以确保配水均勾。4.7.4冰桶加水器的焊接件组焊后，其表面应清理干净并涂防锈漆。4.7.5冰桶加水器应能保证注人每个制冰桶的水量一致，且达到块冰名义重量空心度及其偏差的要求。生产空心冰时，应适当增加水量。4.8制冰池
1237
JB/T 7222 -- 94

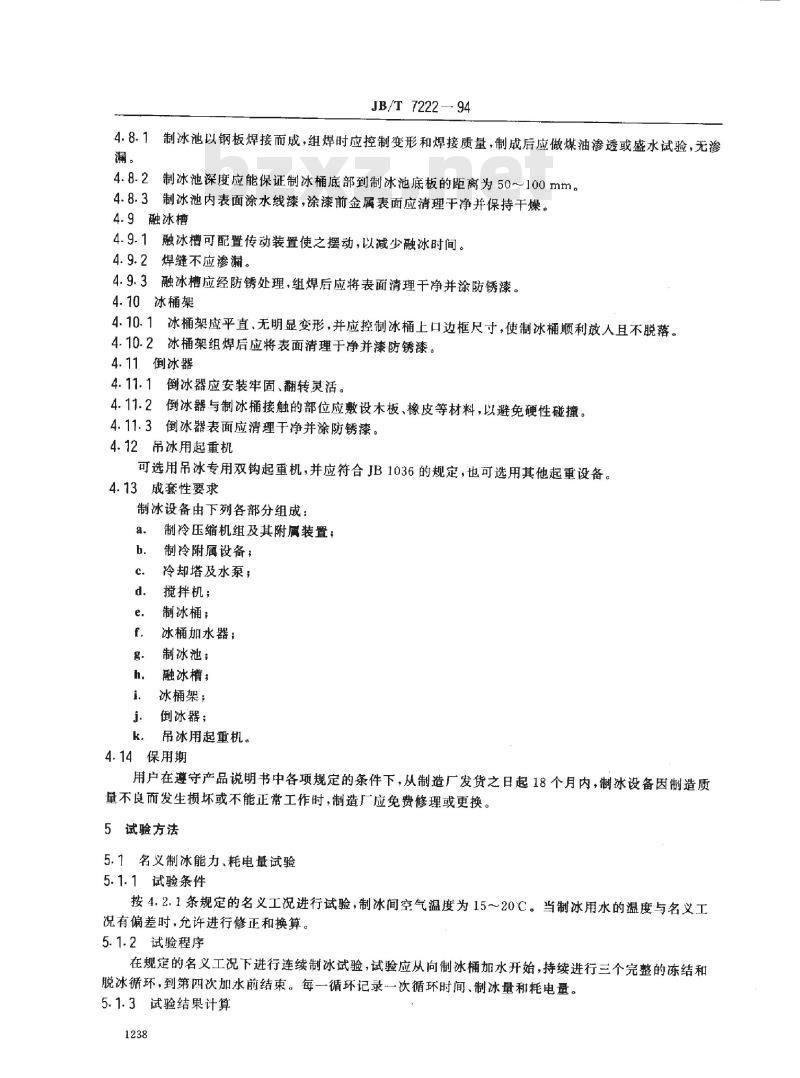

4.8.1制冰池以钢板焊接而成，组焊时应控制变形和焊接质量，制成后应做煤油渗透或盛水试验，无渗漏。
4.8.2制冰池深度应能保证制冰桶底部到制冰池底板的距离为50~100mm。4.8.3制冰池内表面涂水线漆，涂漆前金属表面应清理干净并保持干燥。4.9融冰槽
4.9.1融冰槽可配置传动装置使之摆动，以减少融冰时间。4.9.2焊缝不应渗漏。
4.9.3融冰槽应经防锈处理，组焊后应将表面清理干净并涂防锈漆。4.70冰桶架
4.10.1冰桶架应平直、无明显变形，并应控制冰桶上口边框尺寸，使制冰桶顺利放人且不脱落。4.10.2冰桶架组焊后应将表面清理于净并漆防锈漆。4.11倒冰器
4.11.1倒冰器应安装牢固、翻转灵活。4.11.2倒冰器与制冰桶接触的部位应敷设木板、橡皮等材料，以避免硬性碰撞。4.11.3倒冰器表面应清理干净并涂防锈漆。4.12吊冰用起重机
可选用吊冰专用双钩起重机，并应符合JB1036的规定，也可选用其他起重设备。4.13成套性要求
制冰设备由下列各部分组成：
a.
h.
c.
d.
e.
f.
g.
h.
j.
k.
制冷压缩机组及其附属装置：
制冷附属设备；
冷却塔及水泵；
搅拌机；
制冰桶；
冰桶加水器；
制冰池；
融冰槽；
冰桶架；
倒冰器；
吊冰用起重机。
4.14保用期
用户在遵守产品说明书中各项规定的条件下，从制造厂发货之日起18个月内，制冰设备因制造质量不良而发生损坏或不能正常工作时，制造厂应免费修理或更换。5试验方法
5.1名义制冰能力、耗电量试验
5.1.1试验条件
按4.2.1条规定的名义工况进行试验，制冰间空气温度为15～20℃。当制冰用水的温度与名义工况有偏差时，允许进行修正和换算。5.1.2试验程序
在规定的名义工况下进行连续制冰试验，试验应从向制冰桶加水开始，持续进行三个完整的冻结和脱冰循环，到第四次加水前结束。每一循环记录一次循环时间、制冰量和耗电量。5.1.3试验结果计算
1238

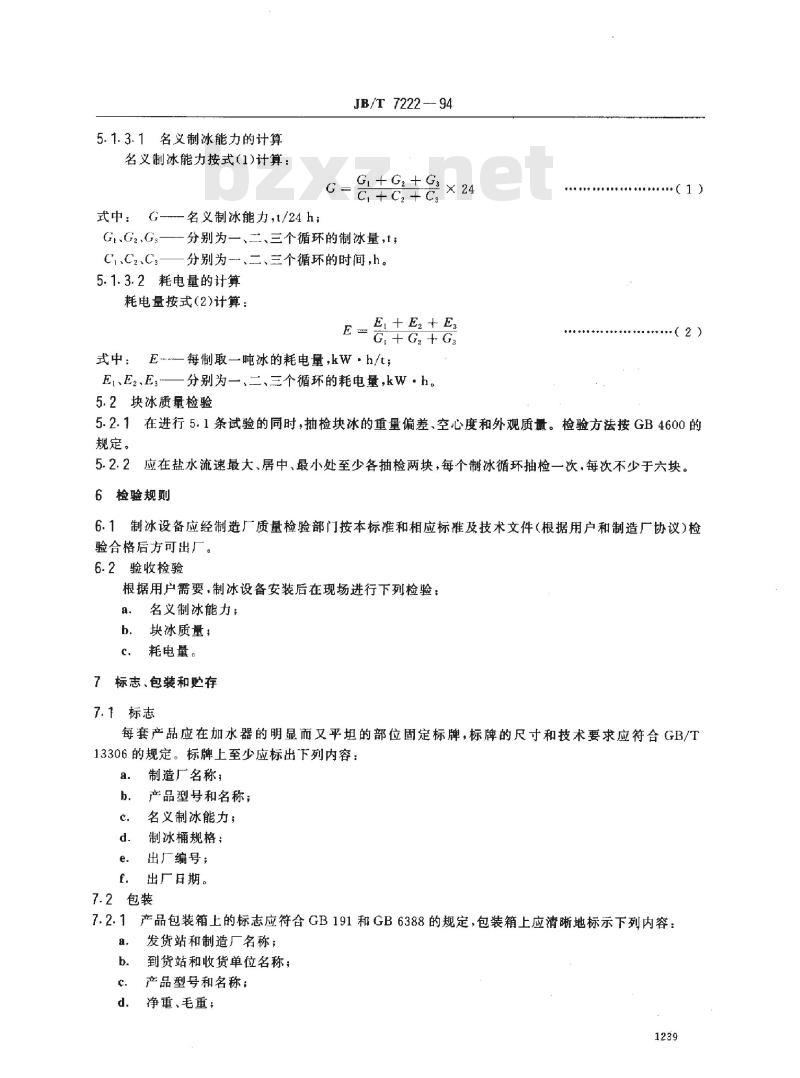

5.1.3.1名义制冰能力的计算
名义制冰能力按式(1)计算：
式中：G名义制冰能力,t/24 h；JB/T 7222
G
94
Gi+G2+G
3×24
C, + C + C
Gi.G2、G一一分别为一、二、三个循环的制冰量,t，C.C2.C3-
分别为、二、三个循环的时间,h。5.1.3.2耗电量的计算
耗电量按式(2)计算：
E
E +E→E
G +Ga+ G
式中：E.每制取一吨冰的耗电量,kw·h/t;Et、E2、Es分别为一、二、三个循环的耗电量,kW·h。5.2块冰质量检验
?（1)
.（2)
5.2.1在进行5.1条试验的同时，抽检块冰的重量偏差、空心度和外观质量。检验方法按GB4600的规定。
5.2.2应在盐水流速最大，居中、最小处至少各抽检两块，每个制冰循环抽检一次，每次不少于六块。6检验规则
6.1制冰设备应经制造广质量检验部门按本标准和相应标准及技术文件（根据用户和制造厂协议)检验合格后方可出厂。
6.2验收检验
根据用户需要，制冰设备安装后在现场进行下列检验：a.
名义制冰能力；
块冰质量；
b.
c.
耗电量
7标志、包装和贮存
7.1标志
每套产品应在加水器的明显而又平坦的部位固定标牌，标牌的尺寸和技术要求应符合GB/T13306的规定。标牌上至少应标出下列内容：a.
b.
C
d.
e.
f.
制造厂名称；
产品型号和名称；
名义制冰能力；
制冰桶规格；
出厂编号；
出厂日期。
7.2包装
7.2.1
b.
d.
产品包装箱上的标志应符合GB191和GB6388的规定，包装箱上应清晰地标示下列内容：发货站和制造厂名称；
到货站和收货单位名称；
产品型号和名称：
净重、毛重；
1239
e.
f.
外形尺寸；
JB/T 722294
“小心轻放”、“向上”“怕湿”及起吊位置等标志。产品出厂时应随带下列文件：
7.2.2
a.
b.
c.
装箱单：
产品合格证；
产品说明书。
贮存
7.3
产品应贮存在干燥、通风处。
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由大连冷冻机厂负责起草本标准主要起草人：金乃谷、李慕珍。1240
