【机械行业标准(JB)】 进风加热机组 技术条件

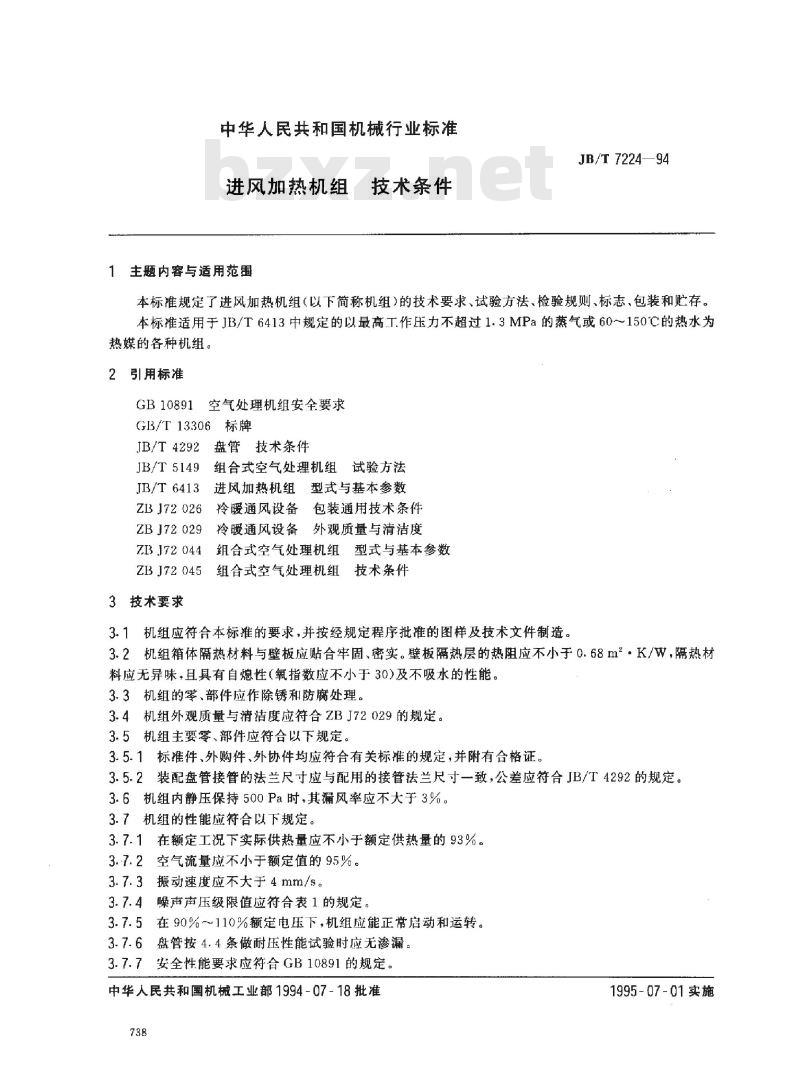

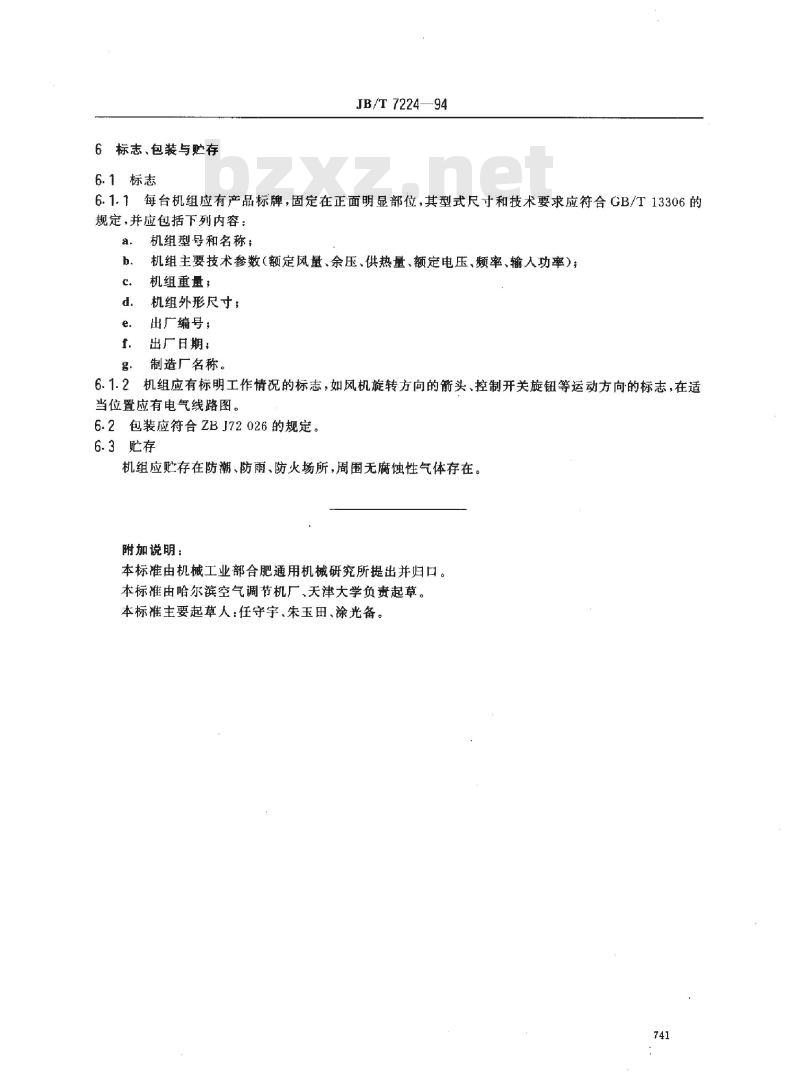

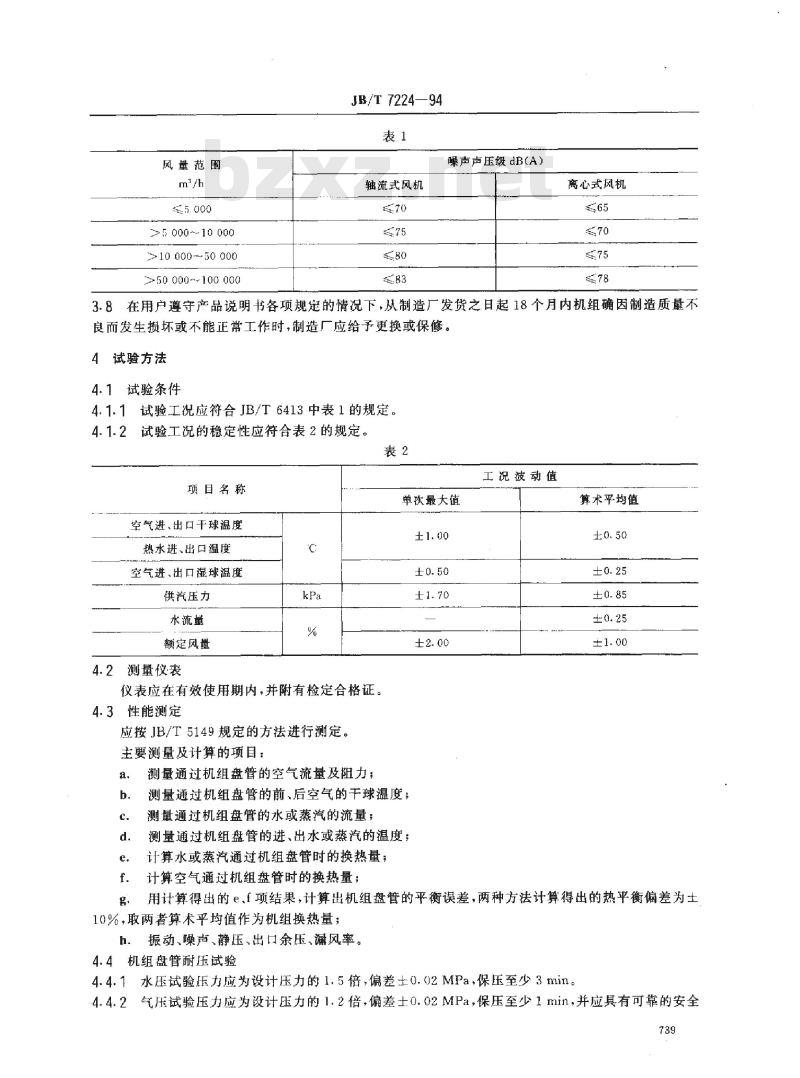

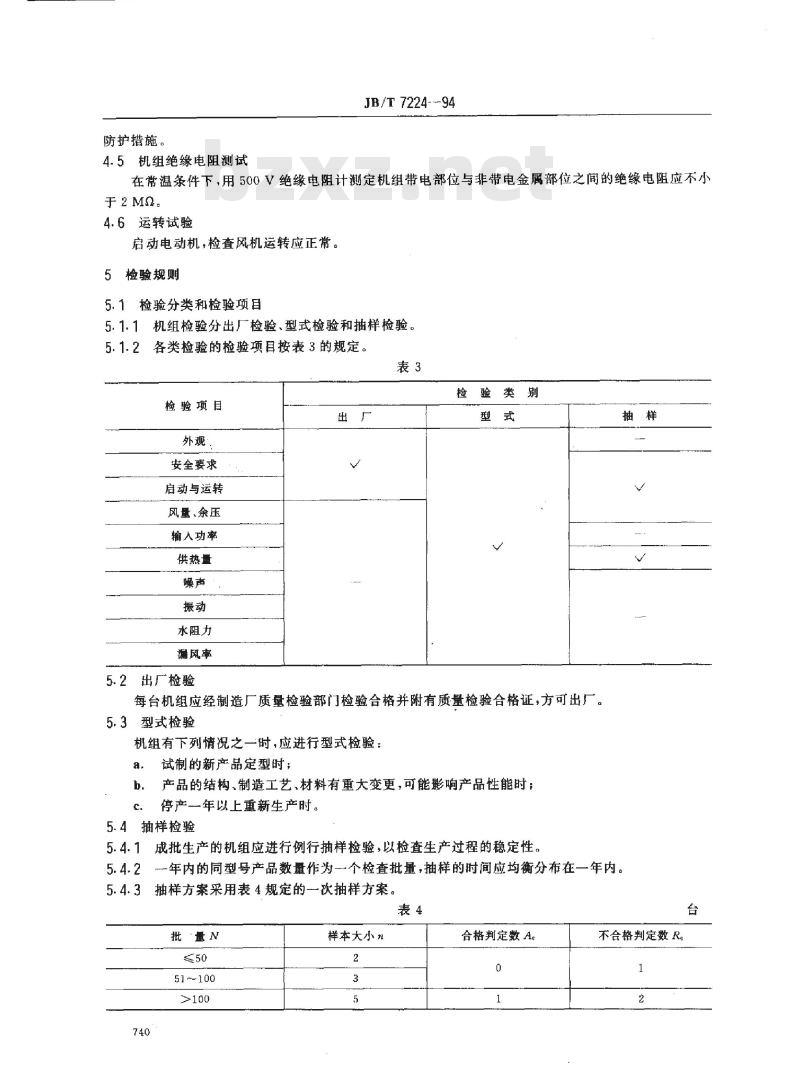

中华人民共和国机械行业标准 JB/T 7224—94 进风加热机组 1 主题内容与适用范围 本标准规定了进风加热机组（以下简称机组）的技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于JB/T6413中规定的以最高工作压力不超过1.3MPa的蒸汽或60～150℃的热水为热媒的各种机组。 2 引用标准 GB 10891 GB/T 13306 标牌 JB/T 4292 JB/T 5149 JB/T 6413 组合式空气处理机组试验方法 进风加热机组型式与基本参数 ZBJ 72026 冷暖通风设备包装通用技术条件 ZB J72029 ZB J72044 冷暖通风设备外观质量与清洁度 组合式空气处理机组型式与基本参数 组合式空气处理机组技术条件 ZBJ 72045 3 技术要求 3.1 机组应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 3.2 机组箱体隔热材料与壁板应贴合牢固、密实。壁板隔热层的热阻应不小于0.68m²·K/W，隔热材料应无异味，且具有自熄性（氧指数应不小于30）及不吸水的性能。 3.3 机组的零部件应作除锈和防腐处理。 3.4 机组外观质量与清洁度应符合ZBJ72029的规定。 3.5 机组主要零部件应符合以下规定： 3.5.1 标准件、外购件、外协件均应符合有关标准的规定，并附有合格证。 3.5.2 装配盘管接管的法兰尺寸应与配用的接管法兰尺寸一致，公差应符合JB/T 4292的规定。 3.6 机组内静压保持500Pa时其漏风率应不大于3%。 3.7 机组的性能应符合以下规定： 3.7.1 在额定工况下实际供热量应不小于额定供热量的93%。 3.7.2 空气流量应不小于额定值的95%。 3.7.3 振动速度应不大于4mm/s。 3.7.4 噪声声压级限值应符合表1的规定。 3.7.5 在90%～110%额定电压下，机组应能正常启动和运转。盘管按4.4条做耐压性能试验时应无渗漏。 3.7.6 安全性能要求应符合GB10891的规定。 3.8 在用户遵守产品说明书各项规定的情况下，从制造厂发货之日起18个月内，机组确因制造质量不良而发生损坏或不能正常工作时，制造厂应给予更换或保修。 4 试验方法 4.1 试验条件 4.1.1 试验工况应符合JB/T 6413中表1的规定。 4.1.2 试验工况的稳定性应符合表2的规定。 表2 项目名称 空气进、出口干球温度 热水进、出口温度 空气进、出口湿球温度 供汽压力 水流量 额定风量 4.2 测量仪表 仪表应在有效使用期内，并附有检定合格证。 4.3 性能测定 应按JB/T 5149规定的方法进行测定。主要测量及计算的项目： - 测量通过机组盘管的空气流量及阻力； - 测量通过机组盘管的前、后空气的干球温度； - 测量通过机组盘管的水或蒸汽的流量； - 测量通过机组盘管的进、出水或蒸汽的温度； - 计算水或蒸汽通过机组盘管时的换热量； - 计算空气通过机组盘管时的换热量； - 工况波动值。 4.4 机组盘管耐压试验 4.4.1 水压试验压力应为设计压力的1.5倍，偏差±0.02MPa，保压至少3分钟。 4.4.2 压力试验压力应为设计压力的1.2倍，偏差±0.02MPa，保压至少1分钟，并应具有可靠的安全防护措施。 4.5 机组绝缘电阻测试 在常温条件下，用500V绝缘电阻计测定机组带电部位与非带电金属部位之间的绝缘电阻应不小于2MΩ。 4.6 运转试验 启动电动机，检查风机运转应正常。 5 检验规则 5.1 检验分类和检验项目 5.1.1 机组检验分出厂检验、型式检验和插样检验。 5.1.2 各类检验的检验项目按表3的规定。 表3 检验项目 外观 安全要求 启动与运转 风量、余压 输入功率 供热量 噪声 振动 水阻力 漏风率 5.2 出厂检验 出厂检验类别
