【机械行业标准(JB)】 暖风机

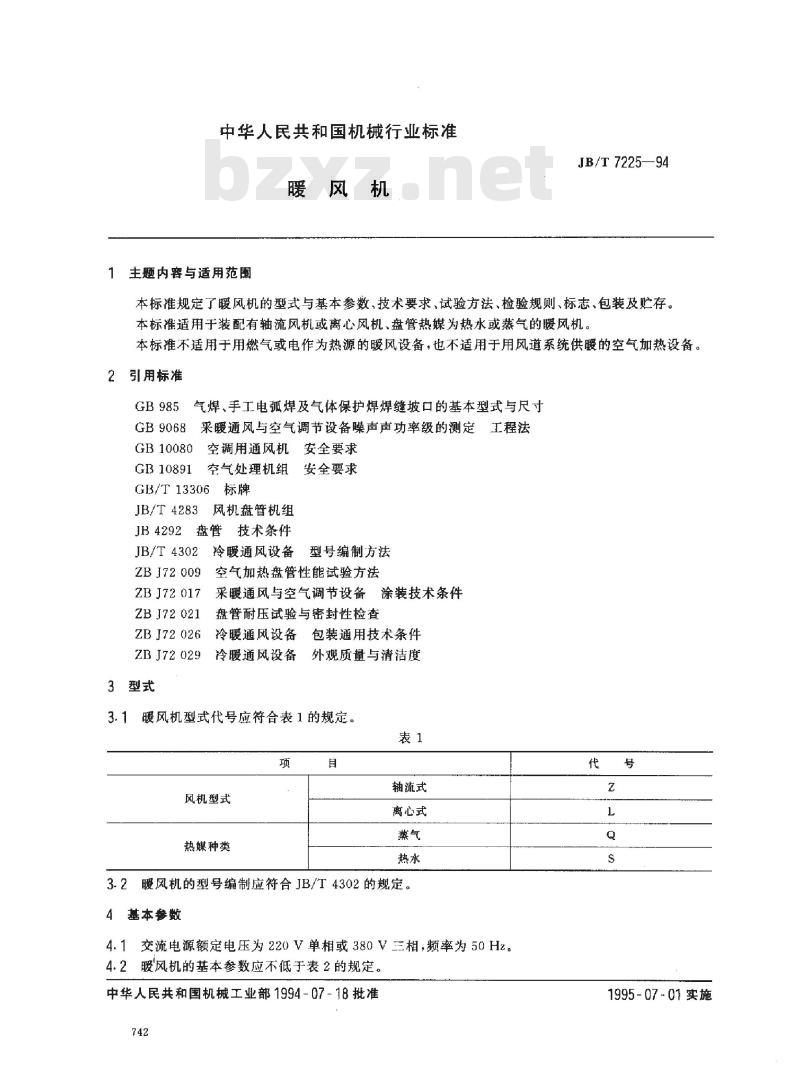

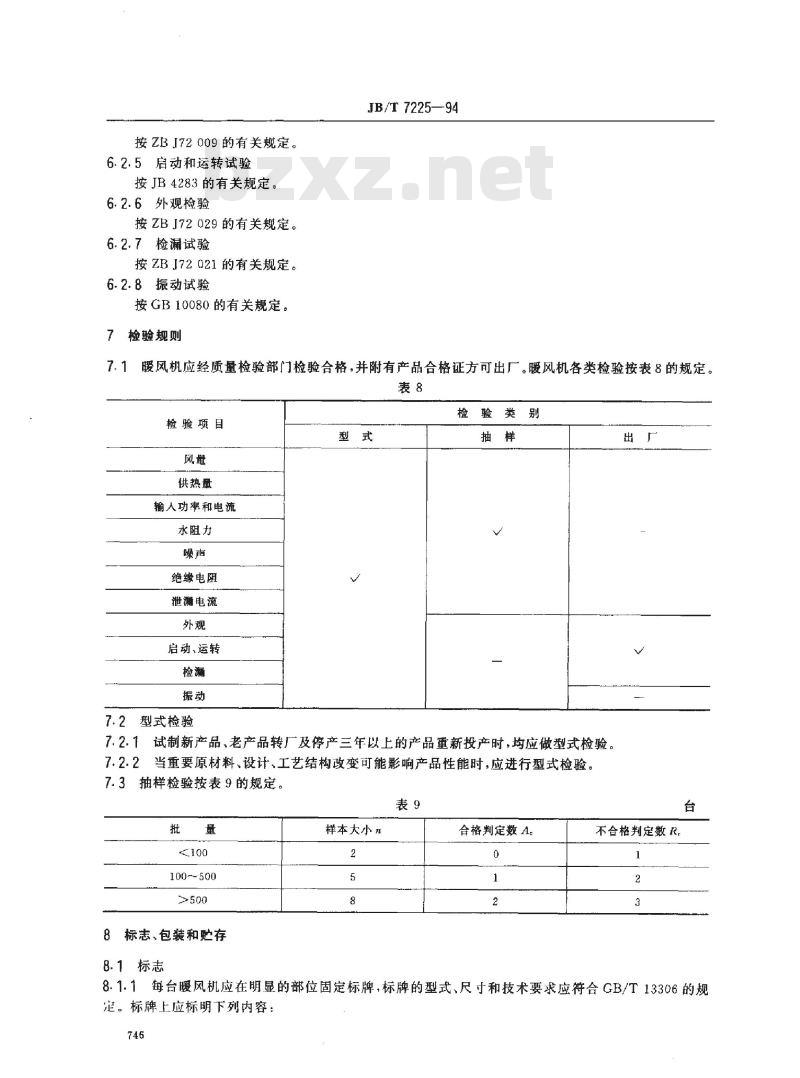

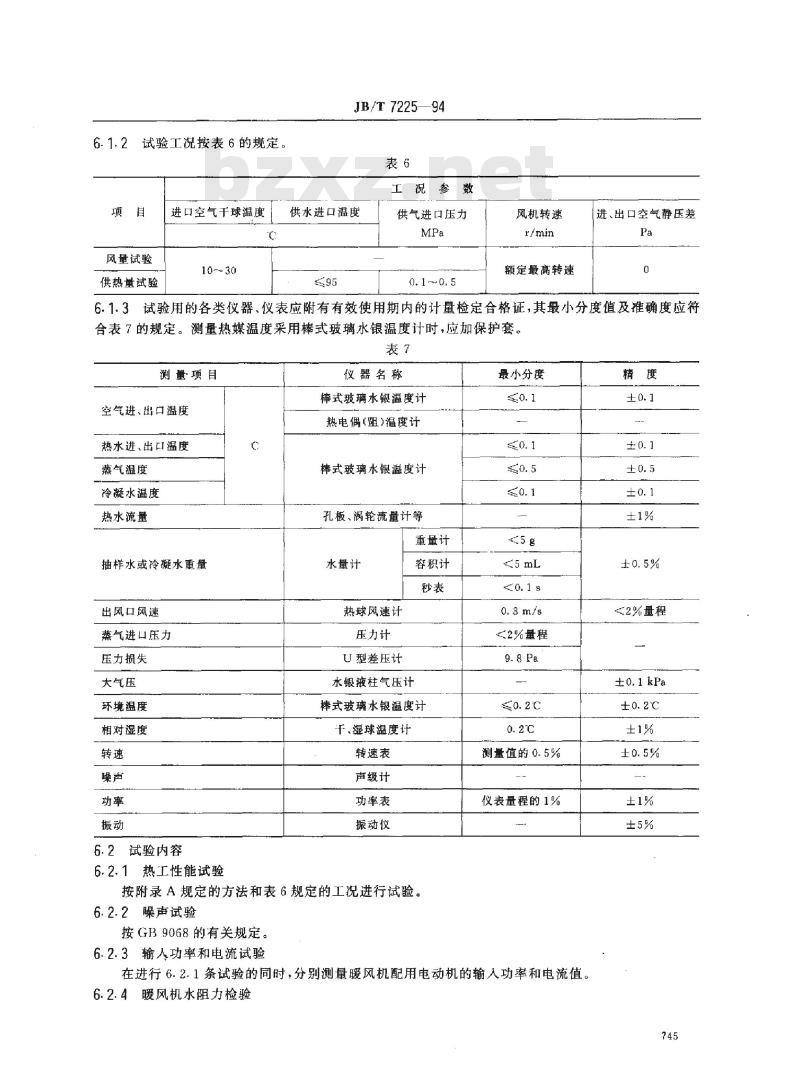

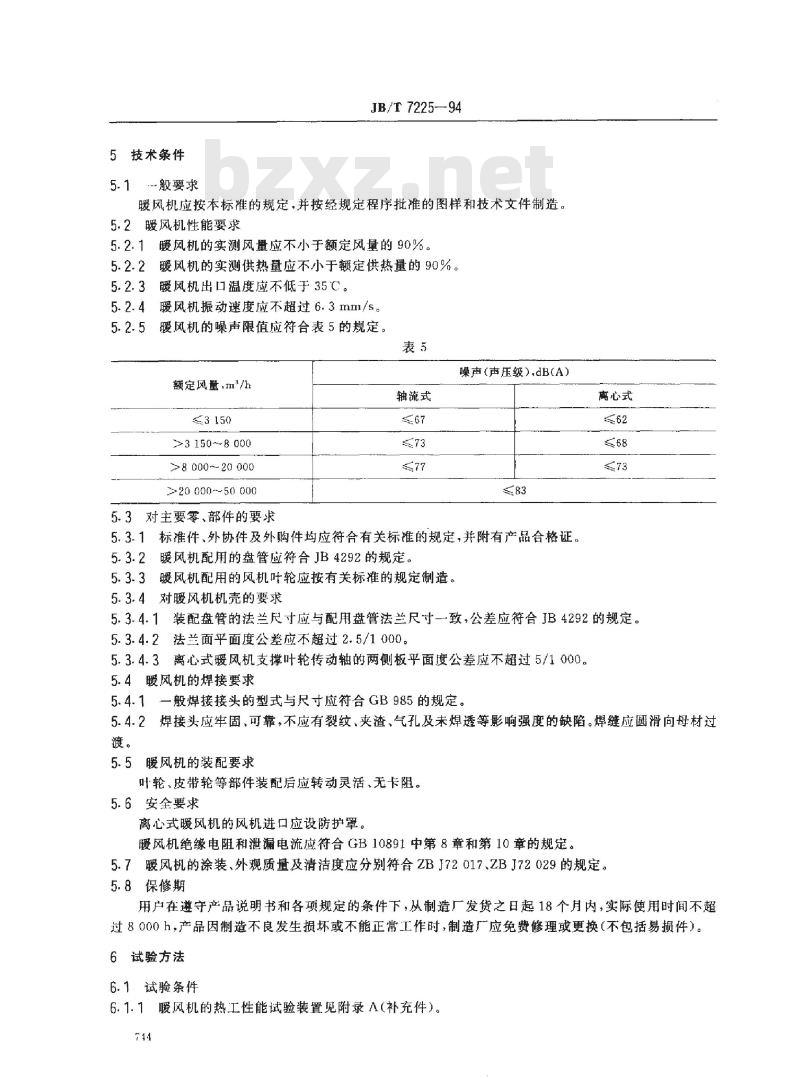

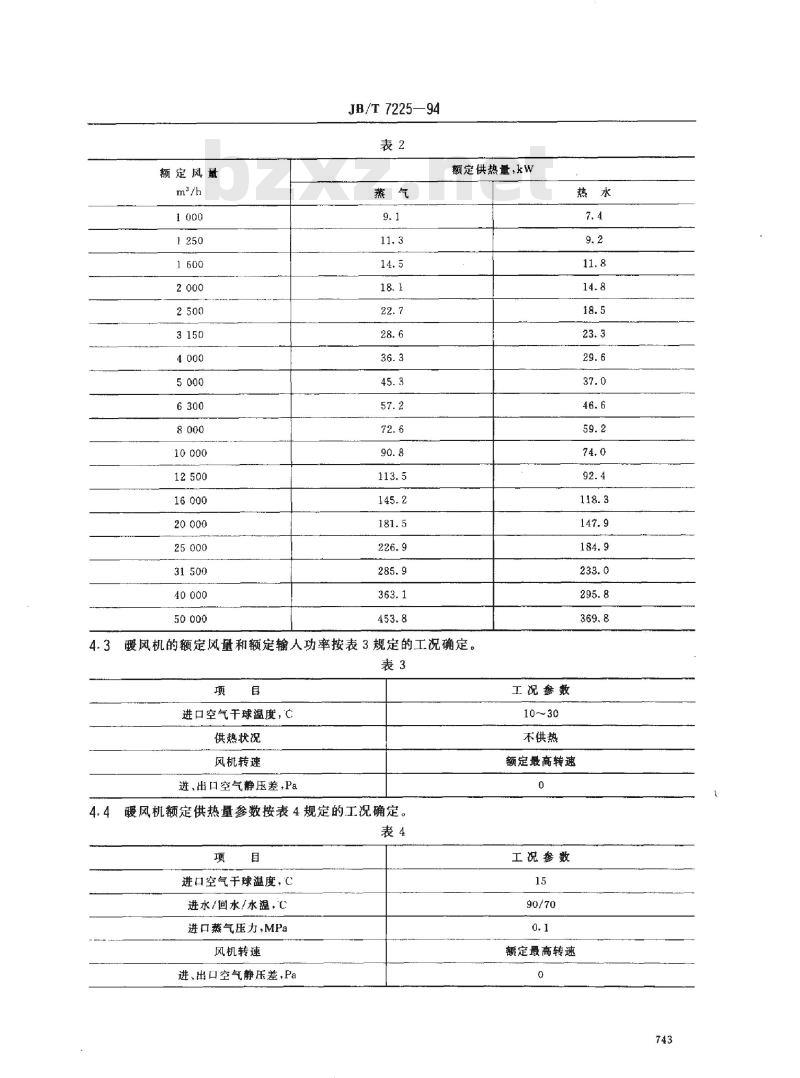

中华人民共和国机械行业标准 JB/T 7225—94 暖风机 1 主题内容与适用范围 本标准规定了暖风机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于装配有轴流风机或离心风机、盘管热媒为热水或蒸气的暖风机。本标准不适用于用燃气或电作为热源的暖风设备，也不适用于用风道系统供暖的空气加热设备。 2 引用标准 GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸 GB 9068 采暖通风与空气调节设备噪声声功率级的测定工程法 GB 10080 空调用通风机 GB 10891 安全要求 GB/T 13306 标牌 JB/T 4283 盘管技术条件 JB/T 4292 盘管技术条件 JB/T 4302 型号编制方法 ZB J72 009 ZB J72 017 ZB J72 021 ZB J72 026 ZB J72 029 3 型式 3.1 暖风机型式代号应符合表1的规定。 表1 | 风机型式 | 热媒种类 | | -------- | -------- | | 轴流式 | 蒸气、热水 | | 离心式 | 蒸气、热水 | 3.2 暖风机的型号编制应符合JB/T 4302的规定。 4 基本参数 4.1 交流电源额定电压为220V单相或380V三相，频率为50Hz。 4.2 暖风机的基本参数应不低于表2的规定。 表2 | 额定风量(m³/h) | 蒸气(kw) | | --------------- | -------- | | 1000 | 9.1 | | 1250 | 11.3 | | 1600 | 14.5 | | 2000 | 18.1 | | 2500 | 22.7 | | 3150 | 28.6 | | 4000 | 36.3 | | 5000 | 45.3 | | 6300 | 57.2 | | 8000 | 72.6 | | 10000 | 90.8 | | 12500 | 113.5 | | 16000 | 145.2 | | 20000 | 181.5 | | 25000 | 226.9 | | 31500 | 285.9 | | 40000 | 363.1 | | 50000 | 453.8 | 4.3 暖风机的额定风量和额定输入功率按表3规定的工况确定。 表3 | 项目 | 数值 | | -------------------------- | ------------ | | 进口空气干球温度 (℃) | 10～30 | | 供热状况 | 不供热 | | 风机转速 | 额定最高转速 | | 进、出口空气静压差 (Pa) | 7.4 | 4.4 暖风机额定供热量参数按表4规定的工况确定。 表4 | 项目 | 数值 | | -------------------------- | ------------ | | 进口空气干球温度 (℃) | 10～30 | | 进水/回水水温 (℃) | 90/70 | | 进口蒸气压力 (MPa) | 0.1 | | 风机转速 | 额定最高转速 | | 进、出口空气静压差 (Pa) | 7.4 | 5 技术要求 5.1 一般要求 暖风机应按本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.2 暖风机性能要求 5.2.1 暖风机的实测风量应不小于额定风量的90%。 5.2.2 暖风机的实测供热量应不小于额定供热量的90%。暖风机出口温度应不低于35℃。 5.2.3 暖风机振动速度应不超过6.3mm/s。 5.2.4 暖风机的噪声限值应符合表5的规定。 表5 | 额定风量 (m³/h) | 噪声 (dB(A)) | | ------------------------- | ------------ | | ≤3150 | 67 | | 3150 ~ 8000 | 73 | | 8000 ~ 20000 | 77 | | ≥20000 ~ 50000 | 83 | 5.3 对主要零部件的要求 5.3.1 标准件、外协件及外购件均应符合有关标准的规定，并附有产品合格证。 5.3.2 暖风机配用的盘管应符合JB/T 4292的规定。 5.3.3 暖风机配用的风机叶轮应按有关标准的规定制造。 5.3.4 装配盘管的法兰尺寸应与配用盘管法兰尺寸一致，公差应符合JB/T 4292的规定。 5.4 暖风机的焊接要求 5.4.1 焊接接头的型式与尺寸应符合GB 985的规定。 5.4.2 焊接头应牢固、可靠，不应有裂纹、夹渣、气孔及未焊透等影响强度的缺陷。焊缝应圆滑向母材过渡。
