【机械行业标准(JB)】 单元式空气调节机组用双进风离心通风机

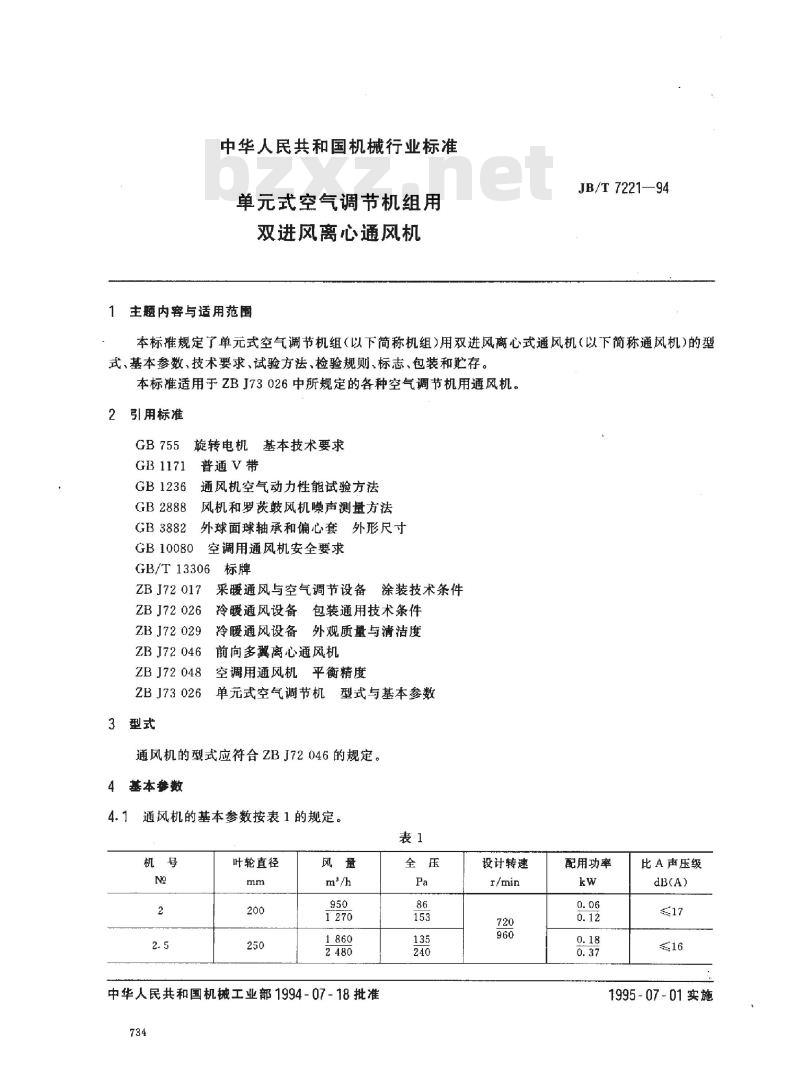

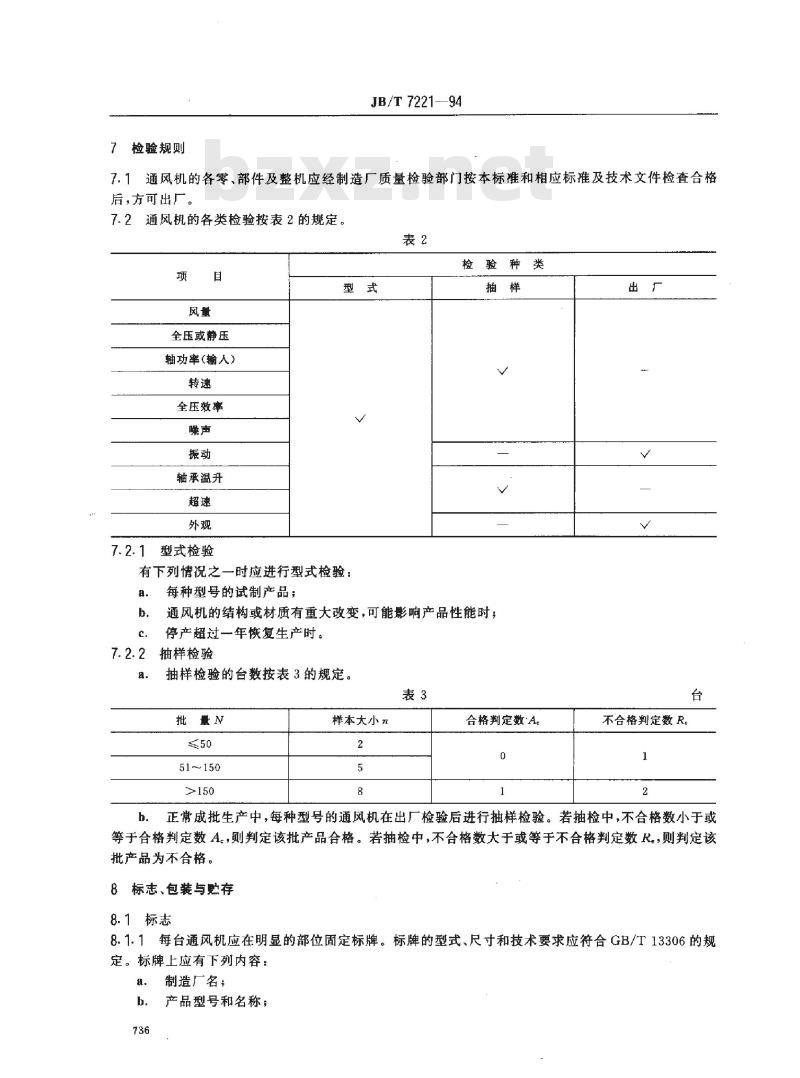

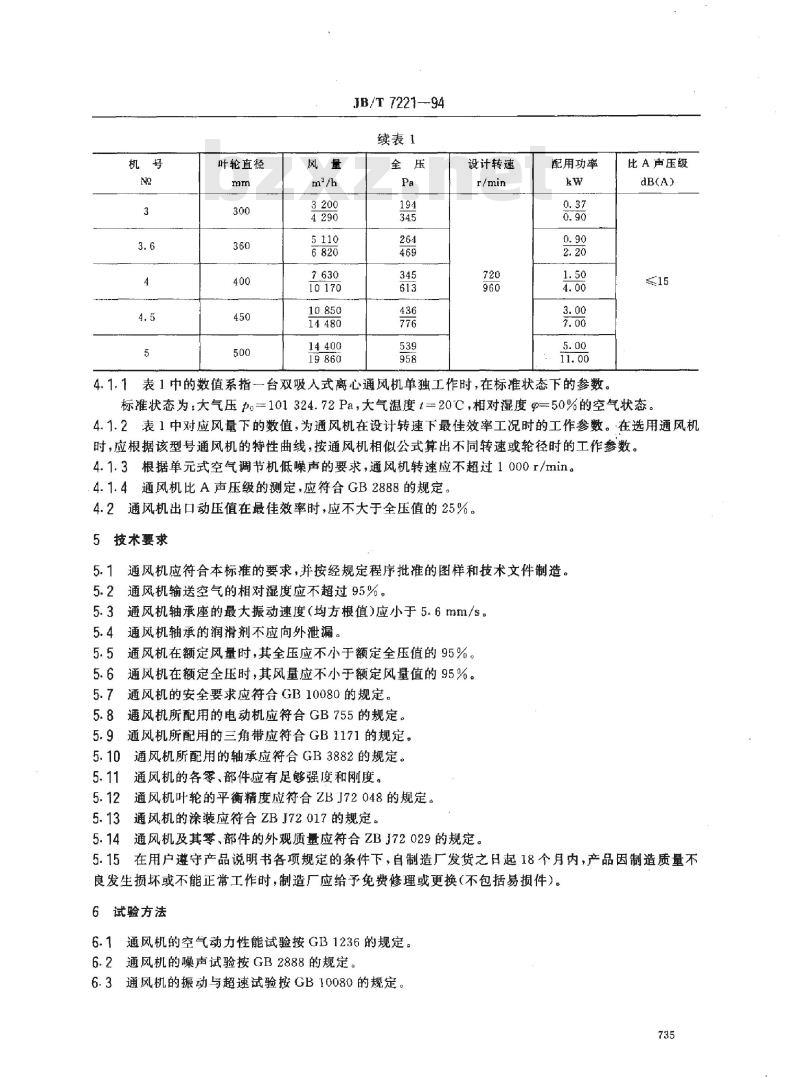

中华人民共和国机械行业标准 单元式空气调节机组用双进风离心通风机 JB/T 7221—94 1 主题内容与适用范围 本标准规定了单元式空气调节机组（以下简称机组）用双进风离心式通风机（以下简称通风机）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于ZBJ73026中所规定的各种空气调节机用通风机。 2 引用标准 GB755 GB1171 GB1236 GB2888 GB3882 旋转电机基本技术要求 普通V带 通风机空气动力性能试验方法 风机和罗茨鼓风机噪声测量方法 外球面球轴承和偏心套外形尺寸 GB10080 空调用通风机安全要求 GB/T13306 标牌 ZBJ72017 ZBJ72026 ZBJ72029 ZBJ72046 ZBJ73026 3 型式 通风机的型式应符合ZBJ72046的规定。 4 基本参数 4.1 通风机的基本参数按表1的规定。 表1： 机号 叶轮直径 风量 全压 设计转速 配用功率 比A声压级 机号：N=2，叶轮直径：200mm，风量：950m³/h，配用功率：0.06kw，比A声压级：17dB(A) 4.1.1 表1中的数值系指一台双吸入式离心通风机单独工作时，在标准状态下的参数。标准状态为：大气压po=101324.72Pa，大气温度t=20°C，相对湿度p=50%的空气状态。 4.1.2 表1中对应风量下的数值，为通风机在设计转速下最佳效率工况时的工作参数。在选用通风机时，应根据该型号通风机的特性曲线，按通风机相似公式算出不同转速或轮径时的工作参数。 4.1.3 根据单元式空气调节机低噪声的要求，通风机转速应不超过1000r/min。 4.1.4 通风机比A声压级的测定，应符合GB2888的规定。 4.2 通风机出口动压值在最佳效率时，应不大于全压值的25%。 5 技术要求 5.1 通风机应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。 5.2 通风机输送空气的相对湿度应不超过95%。通风机轴承座的最大振动速度（均方根值）应小于5.6mm/s。 5.3 通风机轴承的润滑剂不应向外泄漏。 5.4 通风机在额定风量时，其全压应不小于额定全压值的95%。 5.5 通风机在额定全压时，其风量应不小于额定风量值的95%。 5.6 通风机的安全要求应符合GB10080的规定，所配用的电动机应符合GB755的规定，三角带应符合GB1171的规定，轴承应符合GB3882的规定。 6 试验方法 6.1 通风机的空气动力性能试验按GB1236的规定。 6.2 通风机的噪声试验按GB2888的规定。 6.3 通风机的振动与超速试验按GB10080的规定。 7 检验规则 7.1 通风机的各零部件及整机应经制造厂质量检验部门按本标准进行检验。
