【机械行业标准(JB)】 热泵用四通电磁换向阀

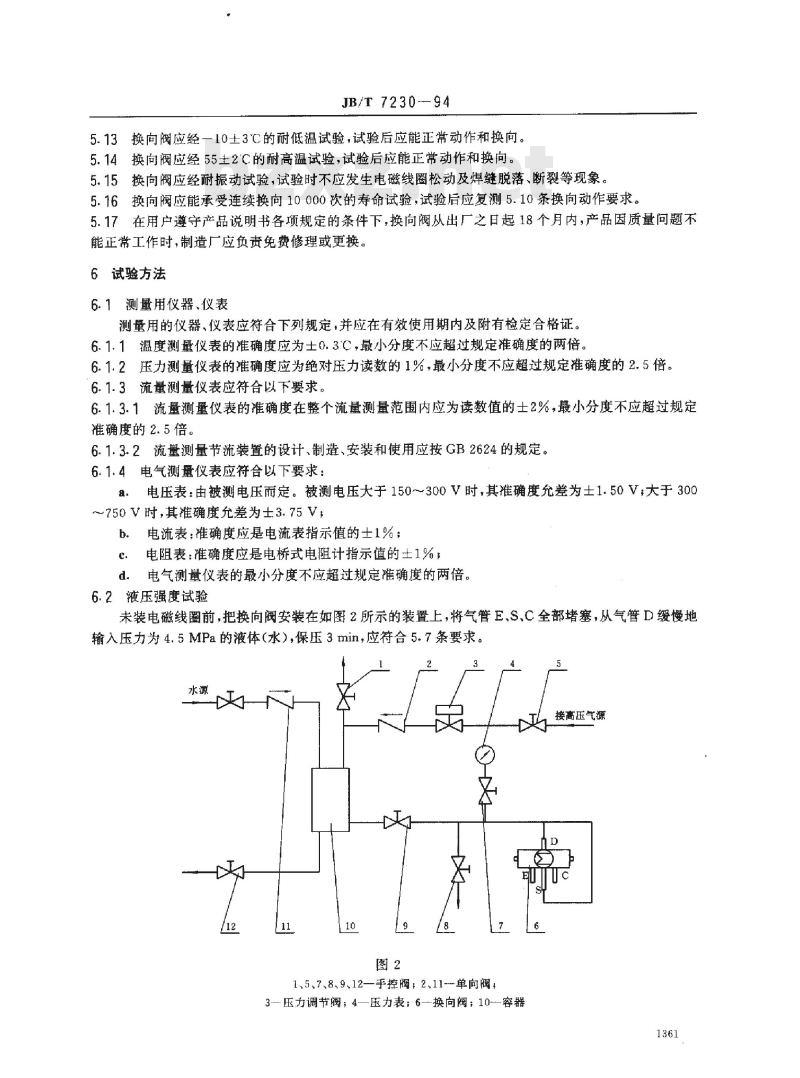

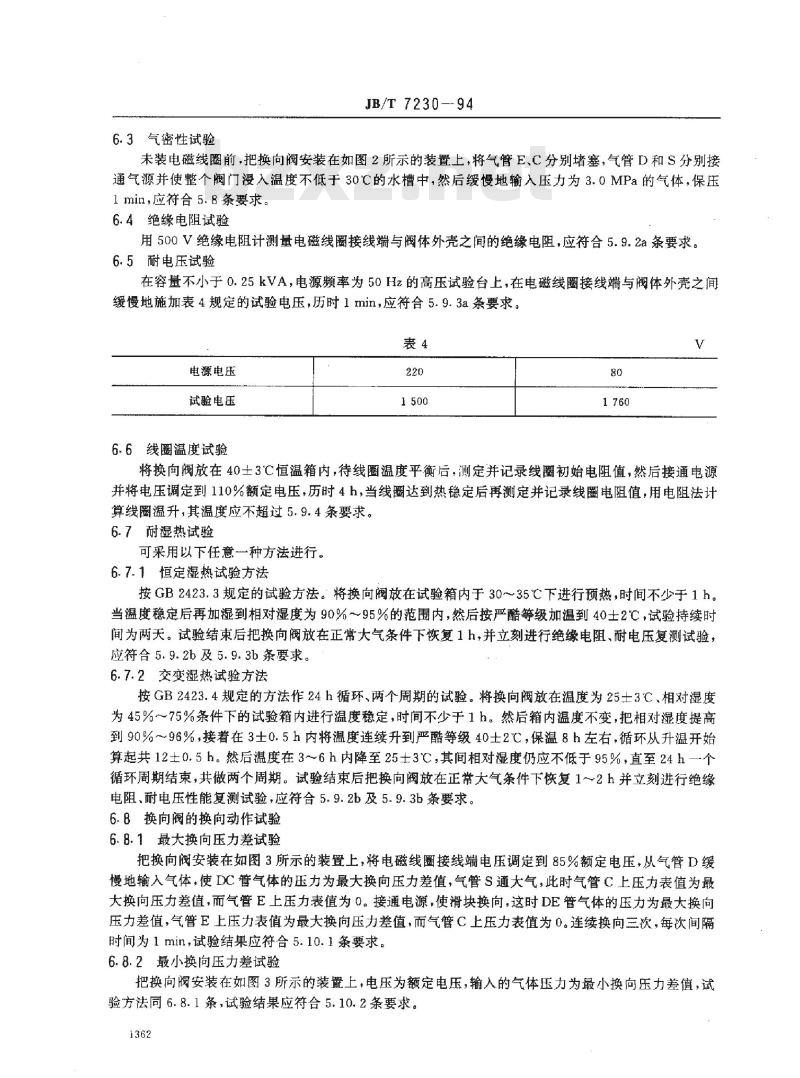

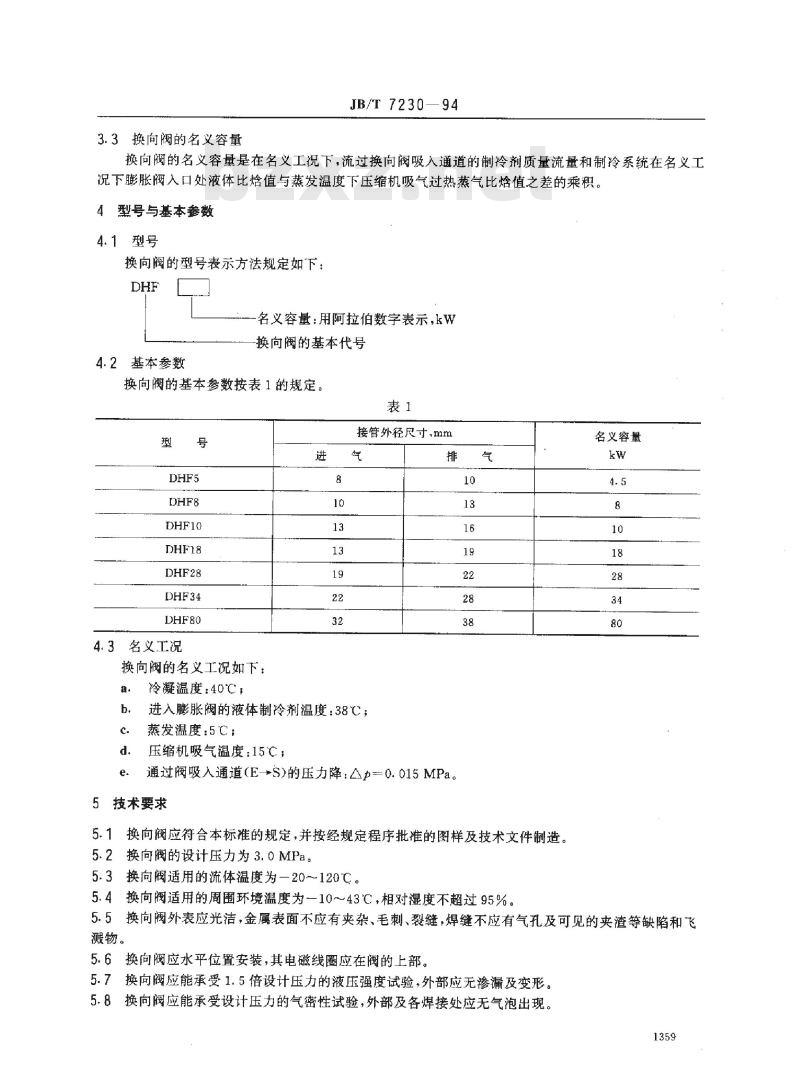

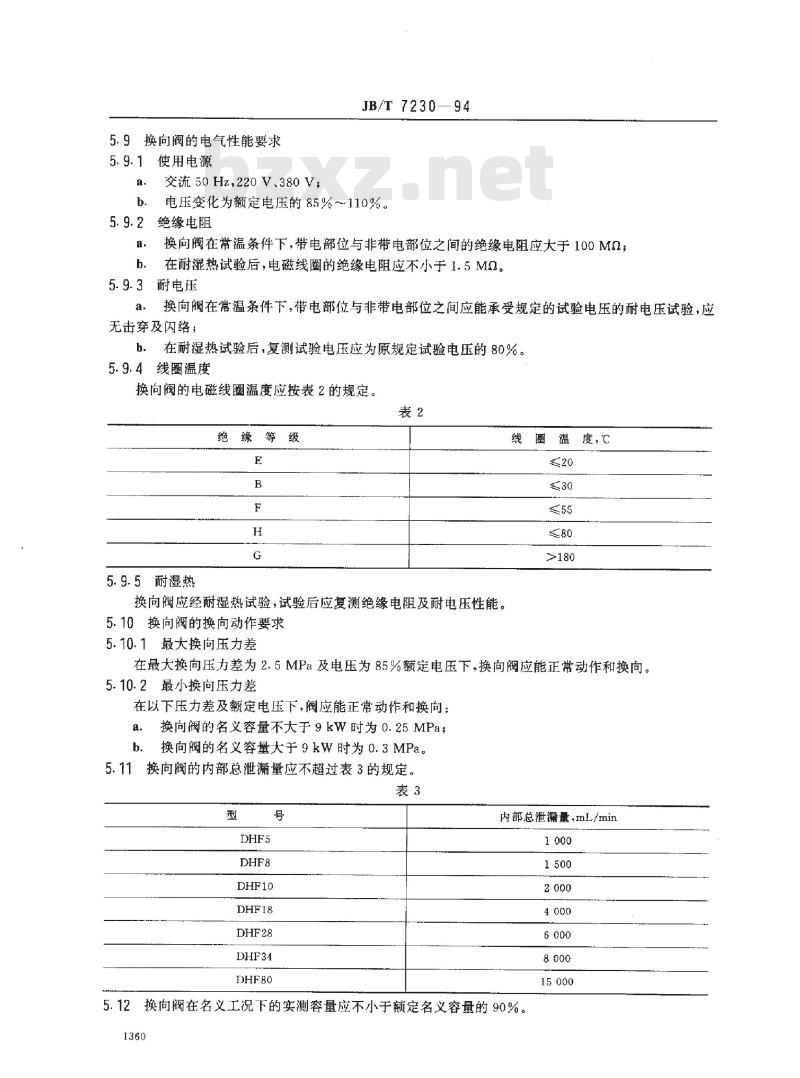

中华人民共和国机械行业标准 热泵用四通电磁换向阀 1 主题内容与适用范围 JB/T 7230—94 本标准规定了热泵用四通电磁换向阀的术语、型号与基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。 本标准适用于阀的名义容量不大于90kW，制冷剂为R22的制冷装置上作改变气体制冷剂流向，以达到制冷或制热目的用的四通电磁换向阀（以下简称换向阀）。 2 引用标准 GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB2624 流量测量节流装置 3 术语 3.1 四通电磁换向阀 是由一个先导电磁阀（导阀）和一个四通换向阀（主阀）所组合成的阀。由先导电磁阀驱动，使主阀阀体内两侧产生压力差从而使滑块作左右水平方向的位移，以达到改变气体制冷剂流向的阀。 3.2 先导电磁阀 利用线圈通电激磁产生的电磁力驱动先导阀中的阀块（芯）并使其左右移动，并在阀块（芯）两侧产生压力差从而来驱动主阀的阀。 3.3 换向阀的名义容量 换向阀的名义容量是在名义工况下，流过换向阀吸入通道的制冷剂质量流量和制冷系统在名义工况下膨胀阀入口处液体比焰值与蒸发温度下压缩机吸气过热蒸气比恰值之差的乘积。 4 型号与基本参数 4.1 型号 换向阀的型号表示方法规定如下：DHF 名义容量：用阿拉伯数字表示，kw 换向阀的基本代号 4.2 基本参数 换向阀的基本参数按表1的规定。 4.3 名义工况 换向阀的名义工况如下： a. 冷凝温度：40℃； b. 进入膨胀阀的液体制冷剂温度：38℃； c. 蒸发温度：5℃； d. 压缩机吸气温度：15℃； e. 排通过阀吸入通道（E→S）的压力降：△=0.015MPa。 5 技术要求 5.1 换向阀应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 5.2 换向阀的设计压力为3.0MPa。 5.3 换向阀适用的流体温度为-20～120℃。 5.4 换向阀适用的周围环境温度为-10～43℃，相对湿度不超过95%。 5.5 换向阀外表应光洁，金属表面不应有夹杂、毛刺、裂缝，焊缝不应有气孔及可见的夹渣等缺陷和飞溅物。 5.6 换向阀应水平位置安装，其电磁线圈应在阀的上部。 5.7 换向阀应能承受1.5倍设计压力的液压强度试验，外部应无渗漏及变形。 5.8 换向阀应能承受设计压力的气密性试验，外部及各焊接处应无气泡出现。 5.9 换向阀的电气性能要求 5.9.1 使用电源 a. 交流 50 Hz, 220 V, 380 V; b. 电压变化为额定电压的85%～110%。 5.9.2 绝缘电阻 换向阀在常温条件下，带电部位与非带电部位之间的绝缘电阻应大于100MΩ；在耐热试验后，电磁线圈的绝缘电阻应不小于1.5MΩ。 5.9.3 耐电压 换向阀在常温条件下，带电部位与非带电部位之间应能承受规定的试验电压的耐电压试验，应无击穿及闪络；在耐湿热试验后，复测试验电压应为原规定试验电压的80%。 5.9.4 线圈温度 换向阀的电磁线圈温度应按表2的规定。 5.9.5 耐湿热 换向阀应经耐湿热试验，试验后应复测绝缘电阻及耐电压性能。 5.10 换向阀的换向动作要求 5.10.1 最大换向压力差 在最大换向压力差为2.5MPa及电压为85%额定电压下，换向阀应能正常动作和换向。 5.10.2 最小换向压力差 在以下压力差及额定电压下，阀应能正常动作和换向：换向阀的名义容量不大于9kW时为0.25MPa；换向阀的名义容量大于9kW时为0.3MPa。 5.11 换向阀的内部总泄漏量应不超过表3的规定。
