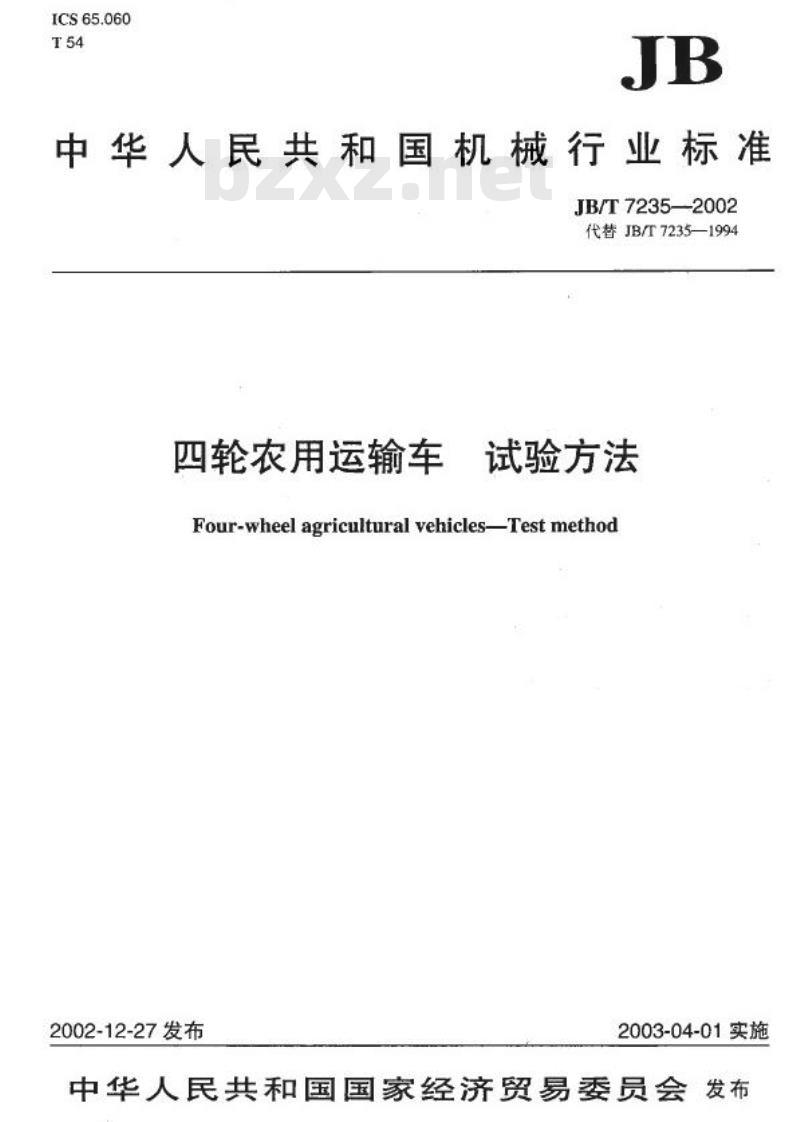

【机械行业标准(JB)】 四轮农用运输车 试验方法

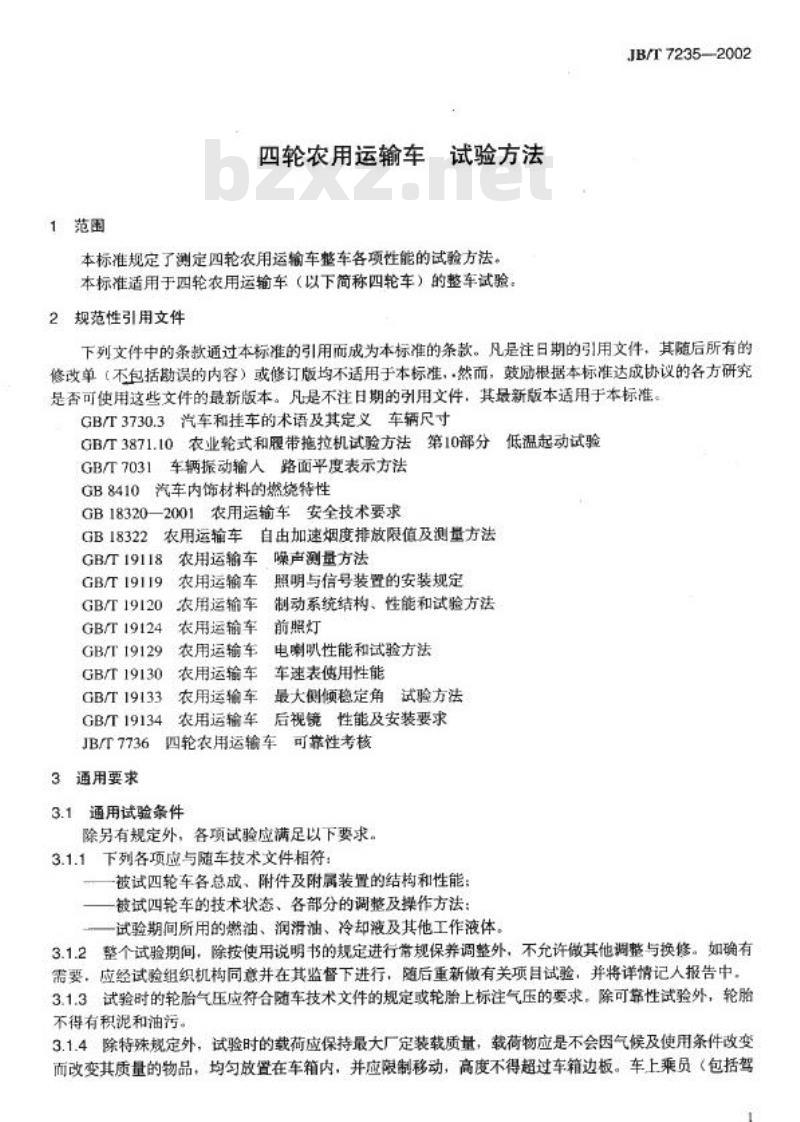

中华人民共和国机械行业标准 四轮农用运输车试验方法 1 范围 本标准规定了测定四轮农用运输车整车各项性能的试验方法。本标准适用于四轮农用运输车（以下简称四轮车）的整车试验。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3730.3 汽车和挂车的术语及其定义车辆尺寸 GB/T 3871.10 农业轮式和履带拖拉机试验方法第10部分低温起动试验 GB/T 7031 车辆振动输入路面平度表示方法 GB 8410 汽车内饰材料的燃烧特性 GB 18320—2001 农用运输车安全技术要求 GB 18322 农用运输车自由加速烟度排放限值及测量方法 GB/T 19118 3 通用要求 3.1 通用试验条件 除另有规定外，各项试验必须满足以下要求： 3.1.1 下列各项必须与随车技术文件相符：被试车各总成、附件及附属装置的结构和性能；被试车的技术状态、各部分的调整及操作方法；试验期间所用的燃油、润滑油、冷却液及其他工作液体。 3.1.2 整个试验期间，除按使用说明书的规定进行常规保养调整外，不允许做其他调整与换修。如确有需要，须经试验组织机构同意并在其监督下进行，随后重新做有关项目试验，并将详情记入报告中。 3.1.3 试验时的轮胎气压应符合随车技术文件的规定。除可靠性试验外，轮胎不得有积泥和油污。 3.1.4 除特殊规定外，试验时的负载应保持额定满载，载荷物应是不会因气候及使用条件改变而改变其质量和形状的物品，且应均匀放置在车箱内，并应限制其移动，其高度不得超过车箱边板。车上乘员（包括驾驶员）数目应符合随车技术文件的规定，但可以用重物放在相应位置代替乘员，每人按65kg计（座椅上55kg、前面地板上10kg）。 3.1.5 除可靠性试验不受气候条件限制外，其余各项试验均应在气温为20±15℃、距地面1.2m高处的风速不大于3m/s（特殊规定除外）的无雨天气下进行。各项试验均应分别在试验开始及结束时，测记气温、风速和气压，并报告其范围。 3.1.6 除另有规定外，试验均应在清洁、干燥、平坦的沥青路面或混凝土路面上进行，路面的纵向坡度在0.1%以内，横向坡度不大于0.3%，直线段长度不小于1500m，宽度不小于8m。 3.1.7 进行各项性能试验前，被试车均应预热，使各部分达到正常工作温度。 3.1.8 除可靠性行驶试验可开窗户外，其余试验均应在门窗关闭下进行。 3.1.9 试验所用仪器设备的精度应满足测量准确度要求，并在其标定的有效期内。 3.1.10 试验期间出现的一切异常现象，均应详细记录，并写入报告中。 3.2 测量准确度 3.2.1 除另有规定外，对各种参数的测量，其准确度应分别满足下列要求： 距离±0.5%，操纵力±5%，质量±1.0%，时间±0.2s，转矩±1.0%，转速±1.0%，车速±3.0%，油压或气压±2%，环境温度±0.5℃，水温、油温±2℃，角度±1°，大气压力±0.2kPa，轮胎气压±10kPa，噪声级±0.5dB(A)，其他±2%。 3.2.2 进行零件尺寸精密测量及调整配合间隙时，其测量准确度应与被测尺寸的精度要求一致。 3.2.3 记录行驶距离千米数时，只需记至最接近的整数。 4 试验样车的验收与磨合 4.1 被试车应由试验负责单位，根据该运输车的验收技术条件或其他有关文件的要求，进行全面检查及验收，检查项目如表1所列，检查结果记入表中。 4.2 试验前，被试车应按随车技术文件的规定进行磨合及保养，磨合情况记入表1。 4.3 磨合保养后，性能试验前，应对被试车里程表进行校验，结果记入表1。检查时，被试车准确地沿已知距离的路线行驶（路线长度不得少于25km），记录驶过此区间时里程表显示的里程数，按式（1）计算出被试车里程表的校正系数： C = S/S1 式中：C—里程表校正系数；S—实际里程，km；S1—里程表指示数，km。 5 整车参数测定 5.1 测定条件 5.1.1 被试车上除常用随车工具及原装的备用轮胎外，不允许有任何超载货物、杂物、泥土等。 5.1.2 燃油、润滑油、冷却液及其他工作液体均应加注到技术文件规定的最高液面位置。 5.1.3 凡对被试车外离尺寸有影响的可调整的或可改变状态的零部件，如翻转驾驶室、自卸货箱等，均应处于最小外形尺寸的稳定状态。 5.1.4 测量尺寸参数时，被试车应停放在坚硬的水平地面上，在测试范围内地面坡度应不大于0.3%，地面平面度应在3mm以内。 5.1.5 被试车处于直线行驶位置。对可调式乘员座位，应置于中间位置。 5.1.6 测量时，发动机熄火，变速杆查于空挡位置，制动器松开，不准用垫木。 5.2 仪器设备 钢卷尺或其他线性尺寸测量装置，磅秤或其他称量装置，角度计等。 5.3 测定方法 5.3.1 尺寸参数测定方法
