【机械行业标准(JB)】 往复活塞压缩机用网状阀片

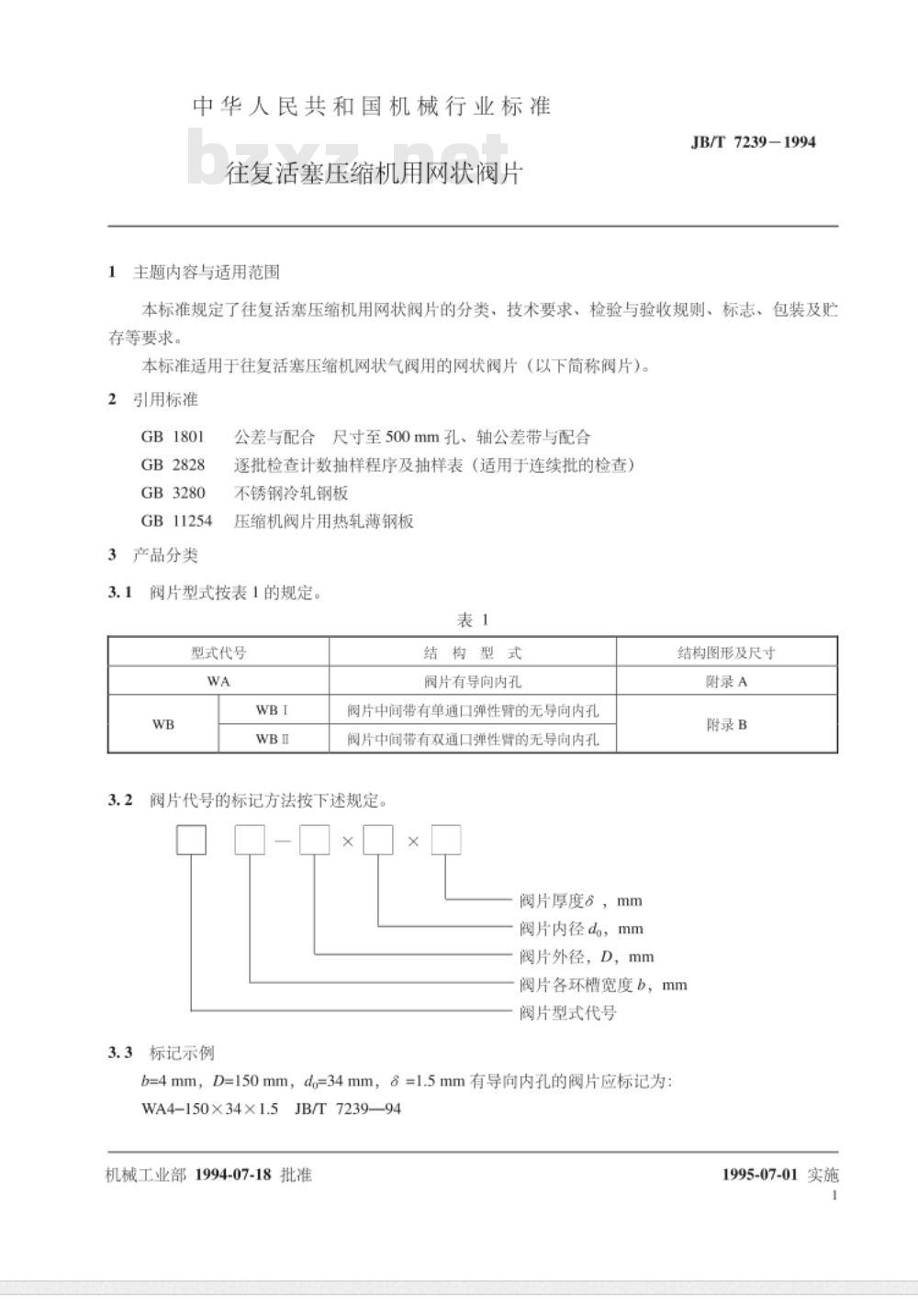

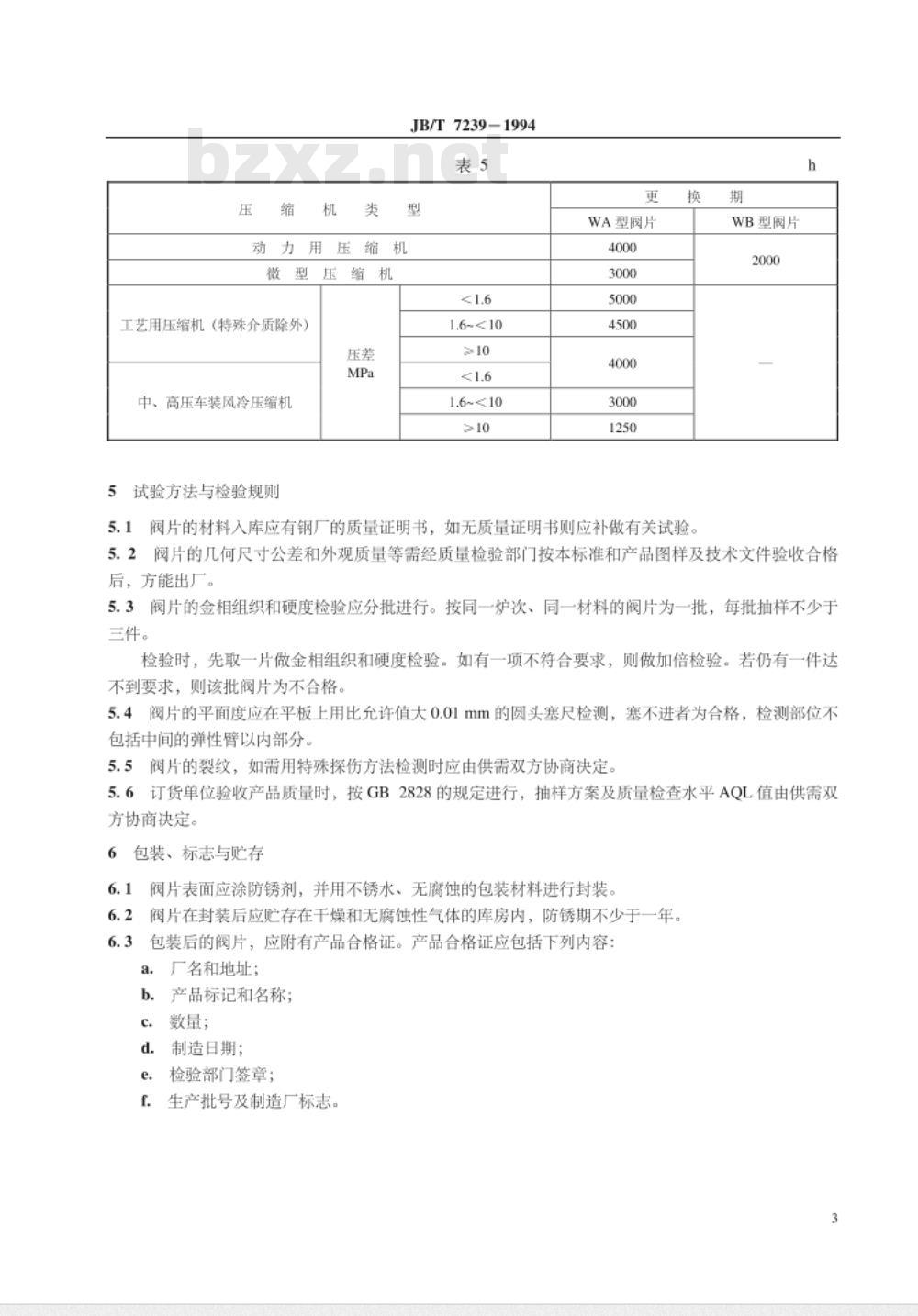

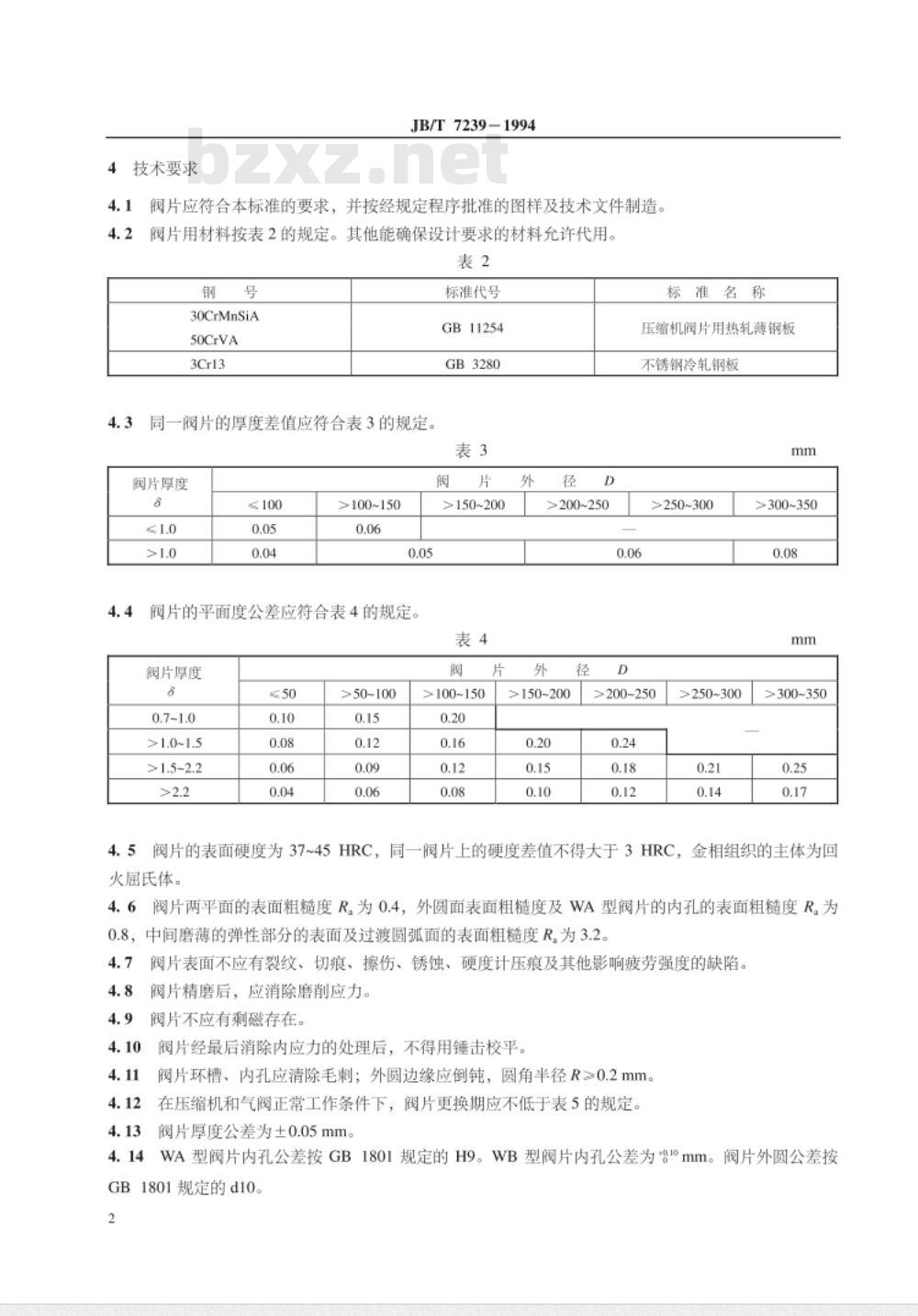

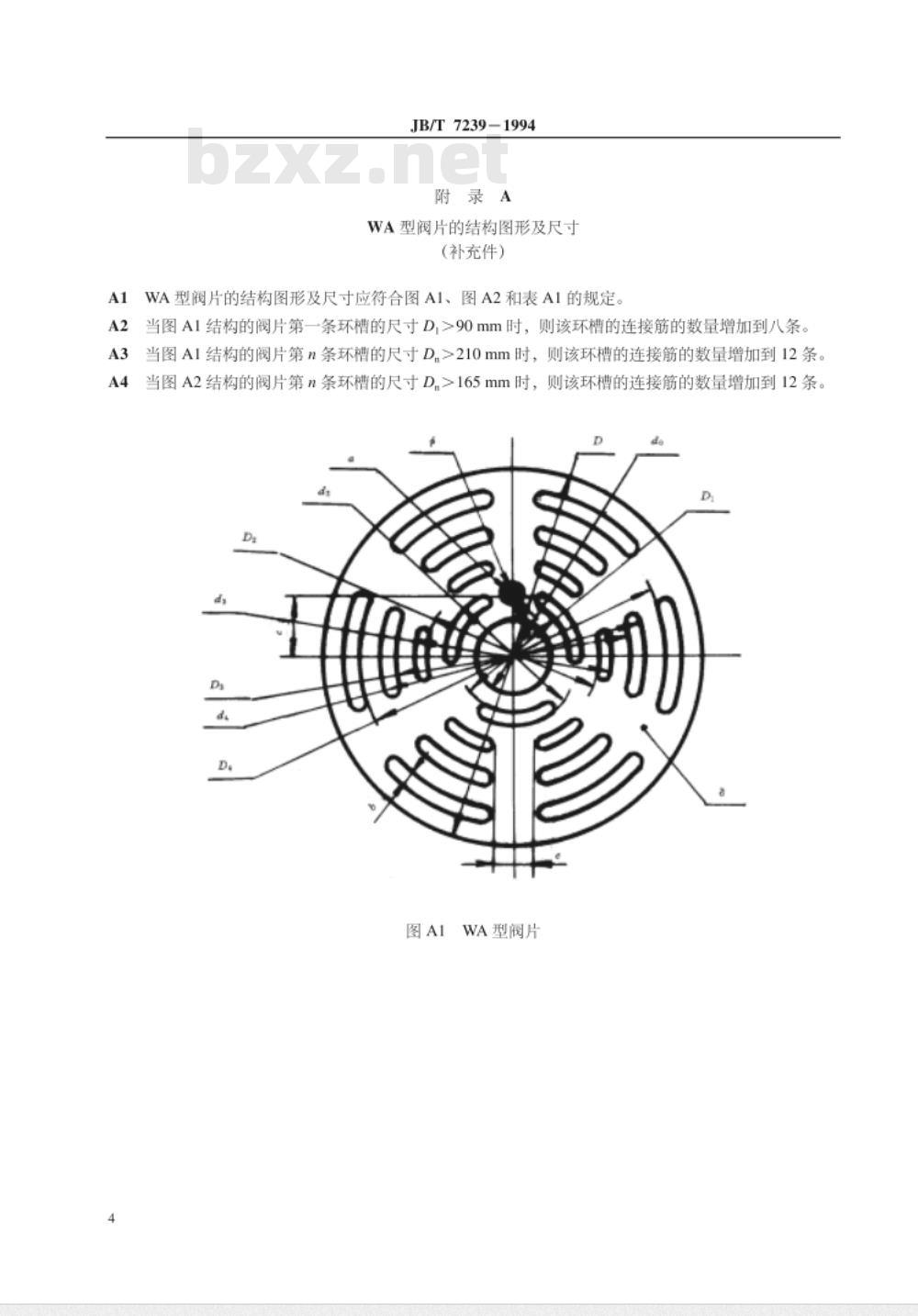

中华人民共和国机械行业标准 JB/T7239-1994 往复活塞压缩机用网状阀片技术条件 本标准规定了往复活塞压缩机用网状阀片的分类、技术要求、检验与验收规则、标志、包装及贮存等要求。本标准适用于往复活塞压缩机网状气阀用的网状阀片（以下简称阀片）。 1 主题内容与适用范围 本标准规定了往复活塞压缩机用网状阀片的分类、技术要求、检验与验收规则、标志、包装及贮存等要求。 2 引用标准 本标准引用了以下文件：GB1801、GB2828、GB3280、GB11254等。 3 产品分类 3.1 阀片型式按表1的规定，型式代号为WA、WB、WBI等。 表1 阀片型式代号 结构型式 | 代号 | 备注 有导向内孔 | WA | 阀片有导向内孔 中间带有单通口弹性臂的无导向内孔阀片 | WB | 无导向内孔 中间带有双通口弹性臂的无导向内孔阀片 | WBI | 无导向内孔 3.2 阀片厚度、内径、外径等规格应符合相关要求，详细规格见附录A和B。 3.3 阀片标记示例：b=4mm，D=150mm，d=34mm，8=1.5mm，标记为：WA4150×34×1.5JB/T7239—94。 4 技术要求 4.1 阀片应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.2 阀片的材料应符合表2的规定，其他能确保设计要求的材料允许代用。 表2 阀片材料要求 钢号 | 30CrMnSiA | 50CrVA | 3Cr13 4.3 阀片的厚度差值应符合表3的规定，表3 阀片厚度公差 应符合如下要求： 厚度 ≤1.0mm | 公差 0.05mm； 厚度 >1.0mm | 公差 0.04mm。 4.4 阀片的平面度公差应符合表4的规定。 表4 阀片平面度公差 厚度 0.7~1.0mm | 公差 0.10mm； 厚度 >1.0~1.5mm | 公差 0.08mm； 厚度 >2.2mm | 公差 0.04mm。 4.5 阀片的表面硬度应为37~45HRC，且同一阀片上的硬度差值不得大于3HRC。 4.6 阀片的表面粗糙度应为0.4，WA型阀片的内孔及外圆面粗糙度应符合标准要求。 4.7 阀片不应有裂纹、切痕、擦伤、锈蚀等缺陷，精磨后应消除磨削应力。 4.8 阀片环槽、内孔应清除毛刺；外圆边缘应倒钝，圆角半径R≥0.2mm。 4.9 在压缩机和气阀正常工作条件下，阀片的更换周期应符合表5的规定。 5 试验方法与检验规则 5.1 阀片的材料入库时应有钢厂的质量证明书。 5.2 阀片的几何尺寸公差和外观质量等需经质量检验部门按本标准和产品图样及技术文件验收合格后方可使用。
