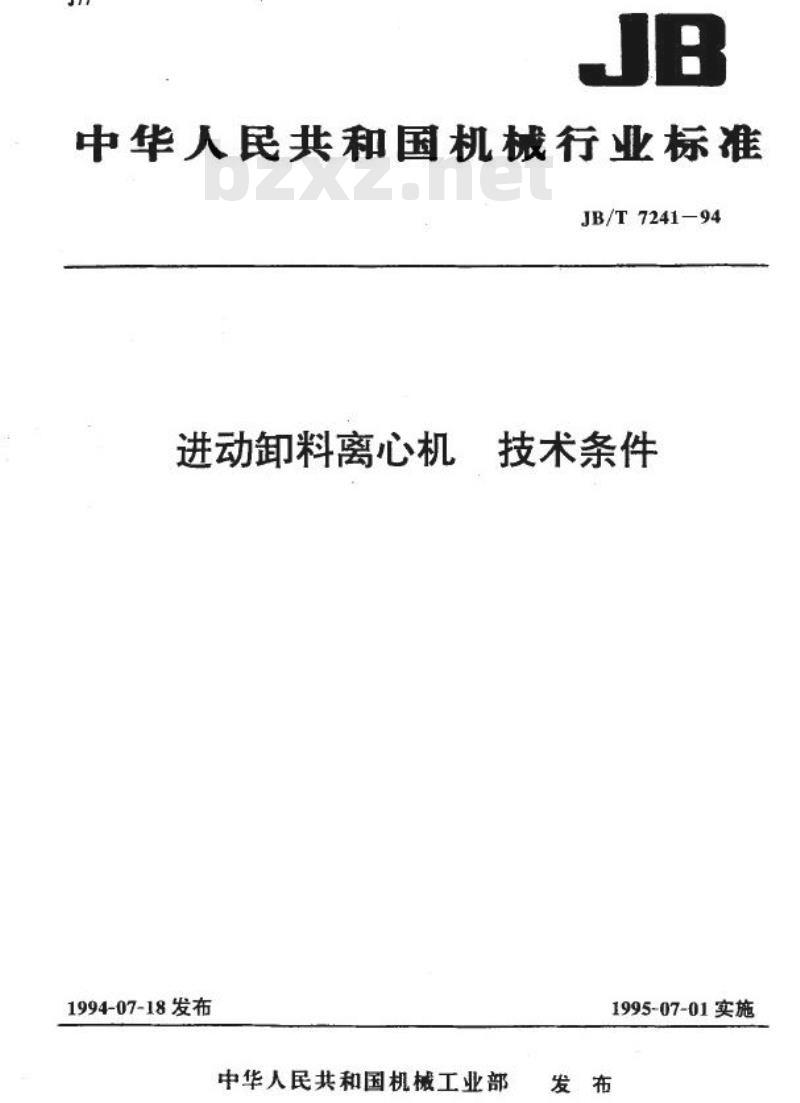

【机械行业标准(JB)】 进动卸料离心机 技术条件

J77
JB
中华人民共和国机械行业标准
JB/T7241-94
进动卸料离心机
1994-07-18发布
技术条件
1995-07-01实施
中华人民共和国机械工业部
发布

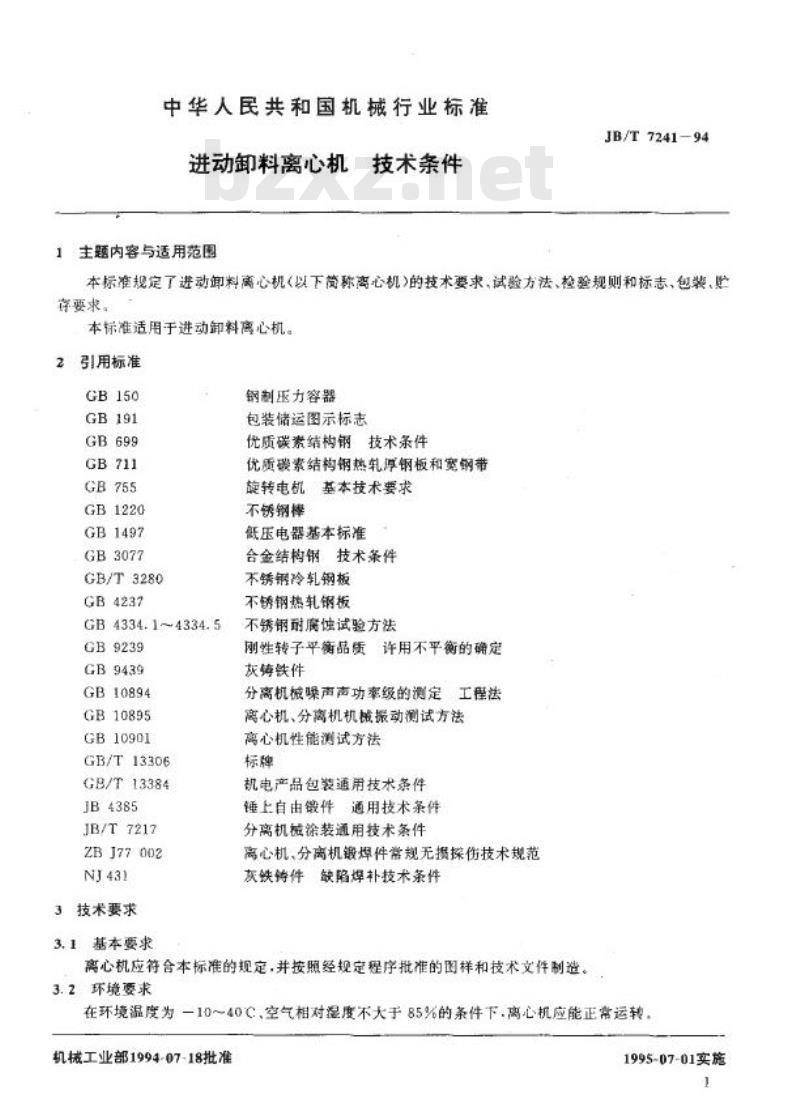

中华人民共和国机械行业标准
进动卸料离心机
1主题内容与适用范围
技术条件
JB/T 724194
本标准规定了进动卸料离心机(以下简称离心机)的技术要求、试验方法、检验规则和标志、包装、贮存要求。
本标准适用于进动卸料离心机。2引用标准
GB150
GB191
GB699
GB711
GB755
GB1220
GB1497
GB3077
GB/T3280
GB4237
GB 4334.1~4334.5
GB9239
GB 9439
GB10894
GB10895
GB 10901
GB/T13306
GB/T13384
JB4385
JB/T7217
ZB177002
NJ431
3技术要求
3.1基本要求
钢制压力容器
包装储运图示标志
优质碳素结构钢技术条件
优质碳素结构钢热轧厚钢板和宽钢带旋转电机基本技术要求
不锈钢棒
低压电器基本标准
合金结构钢技术条件
不锈钢冷轧钢板
不锈钢热轧钢板
不锈钢耐腐蚀试验方法
刚性转子平衡品质许用不平衡的确定灰铁件
分离机械噪声声功率级的测定工程法离心机、分离机机械振动测试方法高心机性能测试方法
标牌
机电产品包装通用技术条件
锤上自由锻件通用技术条件
分离机械涂装通用技术条件
离心机、分离机锻焊件常规无损探伤技术规范灰铁铸件缺陷焊补技术条件
离心机应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。3.2环境要求
在环境温度为一10～40C、空气相对湿度不大于85%的条件下.高心机应能正常运转。机械工业部1994-07-18批准
1995-07-01实施
1

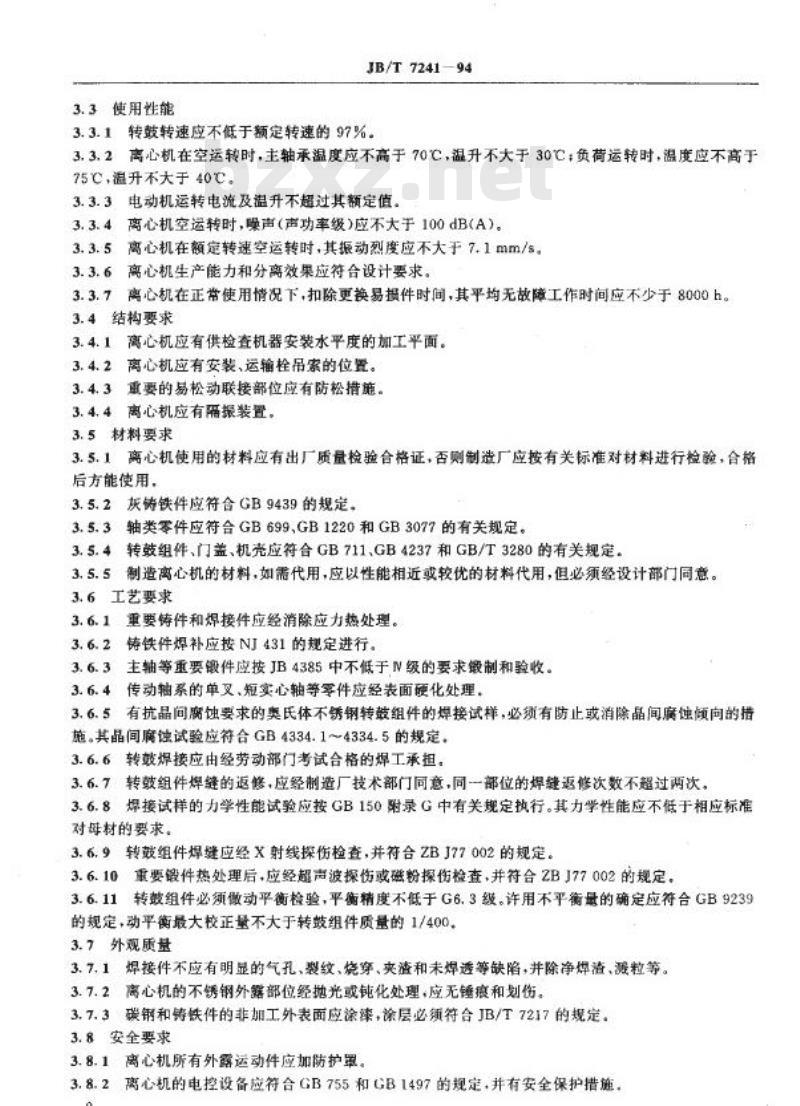

3.3使用性能
JB/T7241-94
3.3.1转鼓转速应不低于额定转速的97%。3.3.2离心机在空运转时，主轴承温度应不高于70℃，温升不大于30℃；负荷运转时，温度应不高于75℃.湛升不大于40℃。
3.3.3电动机运转电流及温升不超过其额定值。3.3.4离心机空运转时，噪声（声功率级)应不大于100dB(A)。3.3.5离心机在额定转速空运转时.其振动烈度应不大于7.1mm/s3.3.6离心机生产能力和分离效果应符合设计要求。3.3.7离心机在正常使用情况下，扣除更换易损件时间，其平均无故障工作时间应不少于8000h。3.4结构要求
3.4.1离心机应有供检查机器安装水平度的加工平面。3.4.2离心机应有安装、运输栓吊索的位置。3.4.3重要的易松动联接部位应有防松措施。3.4.4离心机应有隔振装置。
3.5材料要求
3.5.1离心机使用的材料应有出厂质量检验合格证，否则制造厂应按有关标准对材料进行检验，合格后方能使用，
3.5.2灰铸铁件应符合GB9439的规定。3.5.3轴类零件应符合GB699、GB1220和GB3077的有关规定。3.5.4转鼓组件、门盖、机壳应符合GB711、GB4237和GB/T3280的有关规定。3.5.5制造离心机的材料，如需代用，应以性能相近或较优的材料代用，但必须经设计部门同意。3.6工艺要求
3.6.1重要铸件和焊接件应经消除应力热处理。3.6.2铸铁件焊补应按NJ431的规定进行。3.6.3主轴等重要锻件应按JB4385中不低于V级的要求锻制和验收。3.6.4传动轴系的单叉、短实心轴等零件应经表面硬化处理。3.6.5有抗晶间腐蚀要求的奥氏体不锈钢转鼓组件的焊接试样，必须有防止或消除晶间腐蚀倾向的措施。其晶间腐蚀试验应符合GB4334.1~4334.5的规定。3.6.6转效焊接应由经劳动部门考试合格的焊工承担。3.6.7转策组件焊缝的返，应经制资广投术部门同意，同一部位的焊缝返候次数不超过两次。3.6.8焊接试样的力学性能试验应按GB150附录G中有关规定执行。其力学性能应不低于相应标准对母材的要求。
3.6.9转鼓组件焊缝应经X射线探伤检查，并符合ZBJ77002的规定。3.6.10重要锻件热处理后，应经超声波探伤或磁粉探伤检查，并符合ZBJ77002的规定，3.6.11转鼓组件必须傲动平衡检验，平衡精度不低于G6.3级。许用不平衡母的确定应符合GB9239的规定，动平衡最大校正量不大于转鼓组件质量的1/400，3.7外观质量
3.7.1焊接件不应有明显的气孔、裂纹、烧穿、夹渣和未焊透等缺陷，并除净焊渣、溅粒等。3.7.2离心机的不锈钢外露部位经抛光或钝化处理，应无锤痕和划伤。3.7.3碳钢和铁件的非加工外表面应涂漆，涂层必须符合JB/T7217的规定。3.8安全要求此内容来自标准下载网
3.8.1离心机所有外露运动件应加防护罩。3.8.2离心机的电控设备应符合GB755和GB1497的规定，并有安全保护措施。2

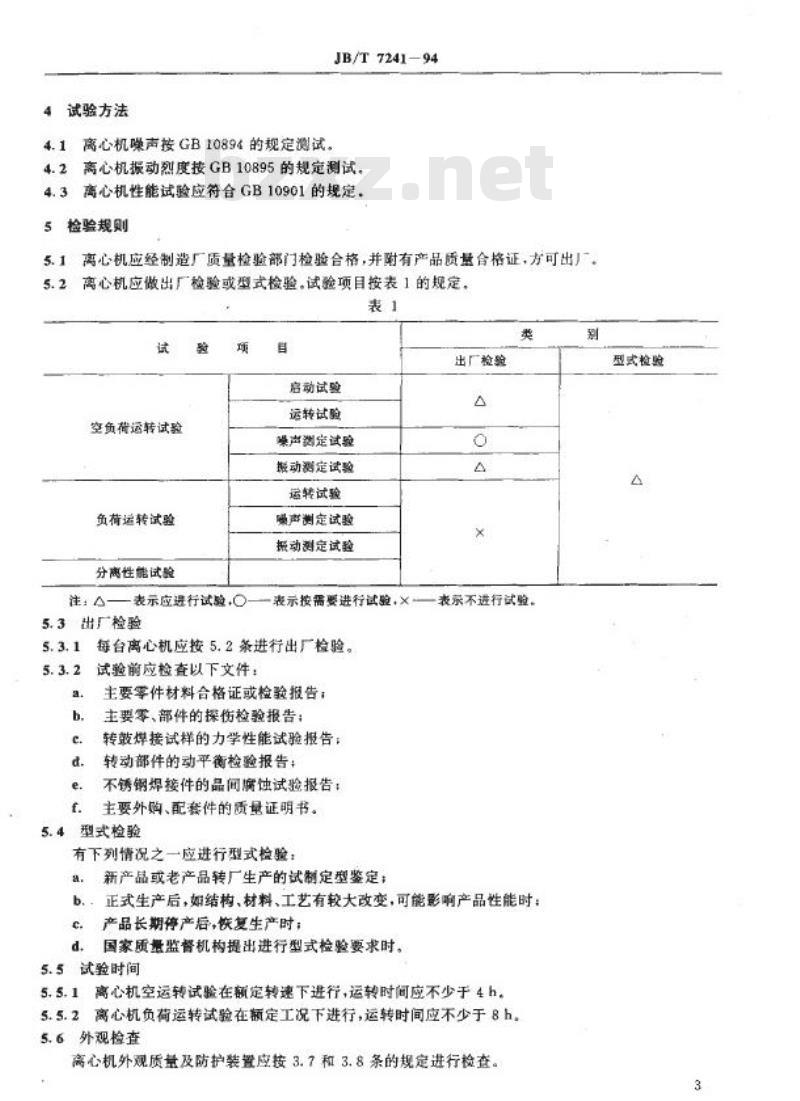

4试验方法
JB/T7241-94
4.1离心机噪声按GB10894的规定测试。4.2离心机振动烈度接GB10895的规定测试，4.3离心机性能试验应符合GB10901的规定。5检验规则
离心机应经制造厂质量检验部门检验合格，并附有产品质量合格证，方可出！，5.1
5.2离心机应做出厂检验或型式检验。试验项目按表1的规定。表1
试
空负荷运转试验
负荷运转试验
分离性能试验
验
项
启动试验
运转试验
噪声测定试验
报动测定试验
运转试验
噪声测定试验
抵动测定试验
出厂检验
×
类
注：A——表示应进行试验,O——表示按需要进行试验，×—表系不进行试验。5.3出厂检验
5.3.1
5.3.2
a.
b.
d.
e.
f.
每台离心机应按5.2条进行出厂检验。试验前应检查以下文件：
主要零件材料合格证或检验报告；主要零、部件的探伤检验报告：转鼓烊接试样的力学性能试验报告：转动部件的动平衡检验报告：
不锈钢焊接件的品间瘤蚀试验报告：主要外购、配套件的质量证明书。5.4型式检验
有下列情况之一应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定：b.、正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：e
产品长期停产后，恢复生产时；d.
国家质量监督机构提出进行型式检验要求时。5.5试验时间
5.5.1离心机空运转试验在额定转速下进行，运转时间应不少于4h。5.5.2离心机负荷运转试验在额定工况下进行，运转时间应不少于8h。5.6外观检查
离心机外观质量及防护装置应按3.7和3.8条的规定进行检查。别
型式检验
3

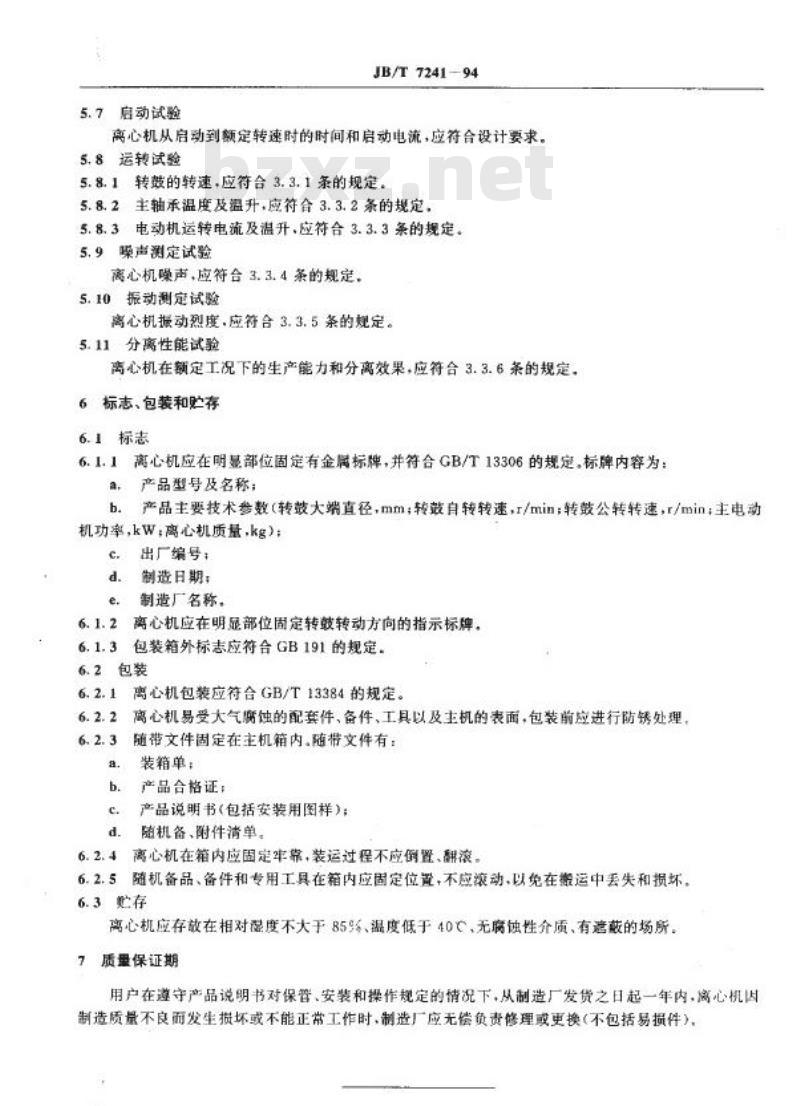

5.7启动试验
JB/T 724194
离心机从启动到额定转速时的时间和启动电流，应符合设计要求。5.8运转试验
5.8.1转鼓的转速，应符合3.3.1条的规定。5.8.2主轴承温度及温升，应符合3.3.2条的规定。5.8.3电动机运转电流及温升、应符合3.3.3条的规定。5.9噪声测定试验
离心机噪声，应符合3.3.4条的规定。5.10振动测定试验
离心机报动烈度.应符合3.3.5条的规定。5.11分离性能试验
离心机在额定工况下的生产能力和分离效果，应符合3.3.6条的规定。6标志、包装和贮存
6.1标志
6.1.1高心机应在明显部位固定有金属标牌，并符合GB/T13306的规定，标牌内容为：a，产品型号及名称；
b.
产品主要技术参数（转鼓大端直径，mm：转鼓自转转速，i/min：转鼓公转转速，r/min；主电动机功率，kW，离心机质量，kg)；c.
d.
e.
出厂编号：
制造日期：
制造厂名称。
6.1.2离心机应在明显部位固定转鼓转动方向的指示标牌，6.1.3包装箱外标志应符合GB191的规定。6.2包装
离心机包装应符合GB/T13384的规定。6.2.1
离心机易受大气蚀的配套件、备件、工具以及主机的表面，包装前应进行防锈处理，6. 2. 2
6.2.3
a.
b.
c.
d.
6. 2.4
随带文件固定在主机箱内。随带文件有：装箱单：
产品合格证：
产品说明书(包括安装用图样)；随机备、附件清单。
离心机在箱内应固定牢靠，装运过程不应倒置、酬滚，6.2.5随机备品、备件和专用工具在箱内应固定位置，不应滚动，以免在搬运中丢失和损坏，6.3贮存
离心机应存散在相对醒度不大于859%、温度低于40C、无腐蚀性介质、有遮蔽的场所。7质量保证期
用户在遵守产品说明书对保管、安装和操作规定的情况下，从制造厂发货之日起一年内，离心机因制造质量不良面发生损坏或不能正常工作时、制造厂应无偿负责修理或更换（不包括易损件），附加说明：
JB/T7241-94
本标准由全国分离机械标准化技术委员会提出。本标准由机械工业部合肥通用机械研究所归口。本标准由吉林化学工业公司机械厂负责起草。本标准主要起草人岳思民。
