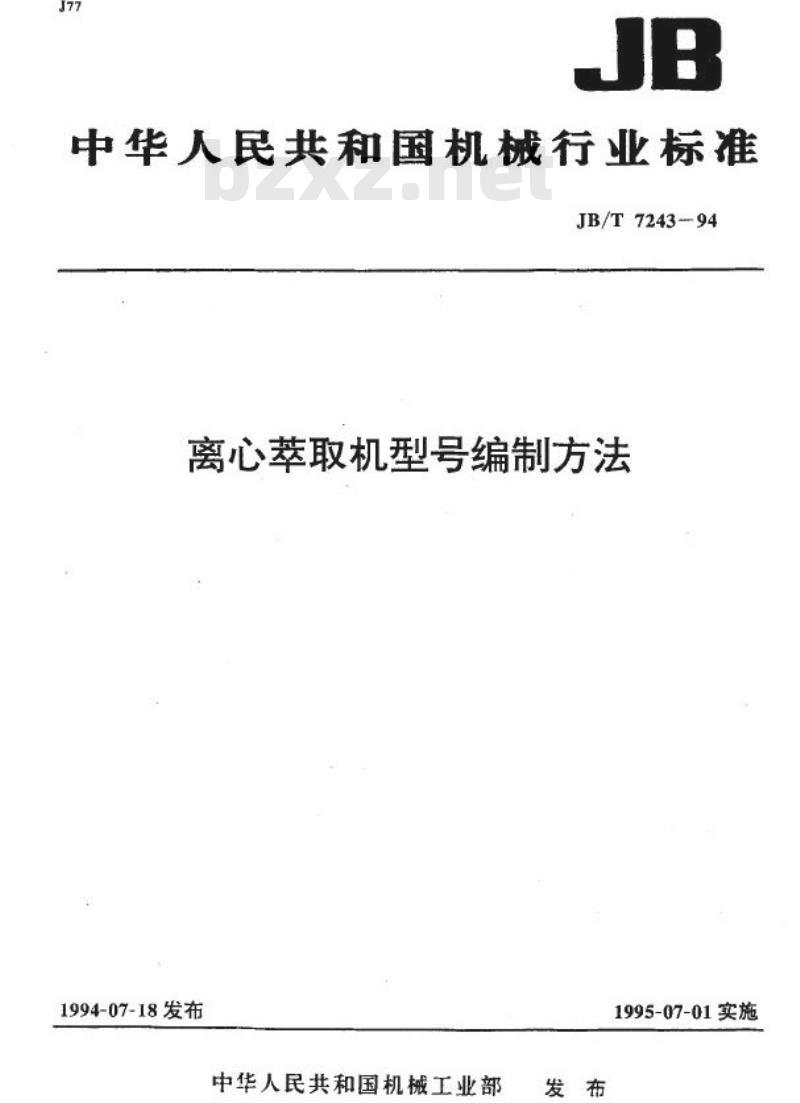

中华人民共和国机械行业标准
JB/T724394
离心萃取机型号编制方法
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
离心萃取机型号编制方法

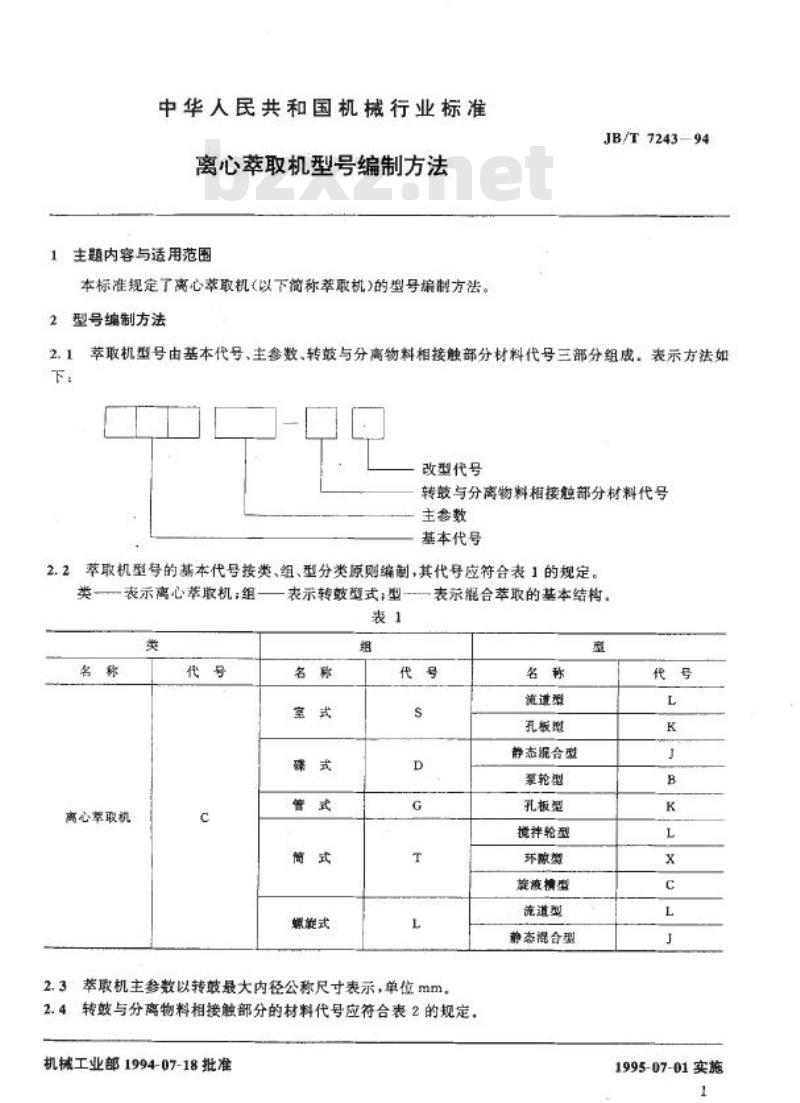

1主题内容与适用范围
本标准规定了离心萃取机(以下简称举取机)的型号编制方法。2型号编制方法
JB/T724394
2.1萃取机型号由基本代号、主参数、转鼓与分高物料相接触部分材料代号三部分组成。表示方法如下：
改型代号
转鼓与分离物料相接触部分材料代号主参数
基本代号
2.2萃取机型号的基本代号按类、组、型分类原则编制，其代号应符合表1的规定。类表示离心萃取机组
高心睾取机
表示转鼓型式：型
频策式
表示混合萃取的基本结构。
2.3举取机主参数以转鼓最大内径公称尺寸表示，单位mm2.4转鼓与分离物料相接触部分的材料代号应符合表2的规定，机械工业部1994-07-18批准
流选型
静态混合型
泵轮型
孔板型
揽拌轮型
旋液携型
流道型
静态混合型
1995-07-01实施

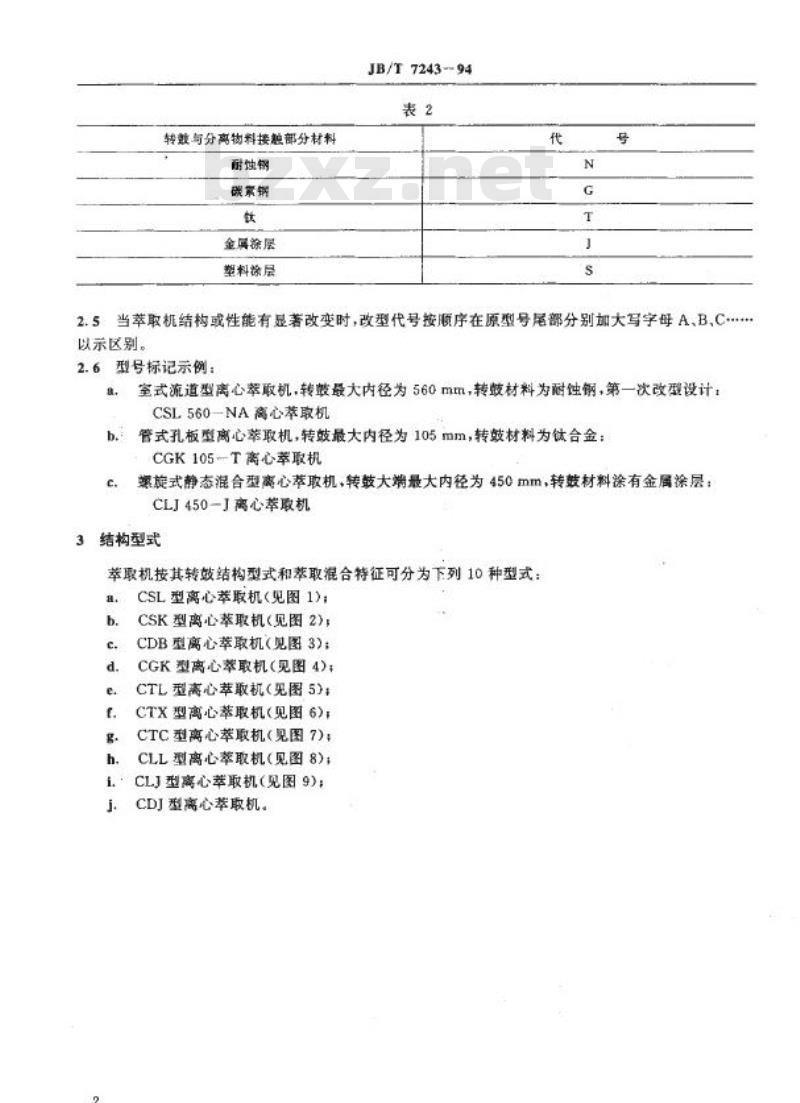

转数与分高物料接触部分材料
酮蚀钢
碳索钢
金属徐层
塑料涤层
JB/T7243-94
当萃取机结构或性能有显著改变时，改型代号按顺序在原型号尾部分别加大写字母A、B、C2.5
以示区别。
型号标记示例：
室式流道型离心翠取机.转鼓最大内径为560mm，转鼓材料为耐蚀钢，第一次改型设计：CSL560-NA离心苯取机
管式孔板型离心萃取机，转鼓最大内径为105mm，转皱材料为钛合金：CGK105T离心举取机
螺旋式静态混合型离心萃取机，转鼓大端最大内径为450mm，转鼓材料涂有金属涂层：CLJ450-J离心举取机
结构型式
萃取机按其转鼓结构型式和举取混合特征可分为下列10种型式：a.
CSL型离心举取机(见图1)；
CSK型离心萃取机(见图2)；
CDB型离心萃取机（见图3)；
CGK型离心举取机(见图4)；
CTL型离心萃取机（见图5)；
CTX型高心苯取机(见图6)；
CTC型离心萃取机（见图7)；
CLL型离心萃取机（见图8)；
CLJ型离心举取机(见图9)；
CDJ型离心萃取机。
JB/T7243—94

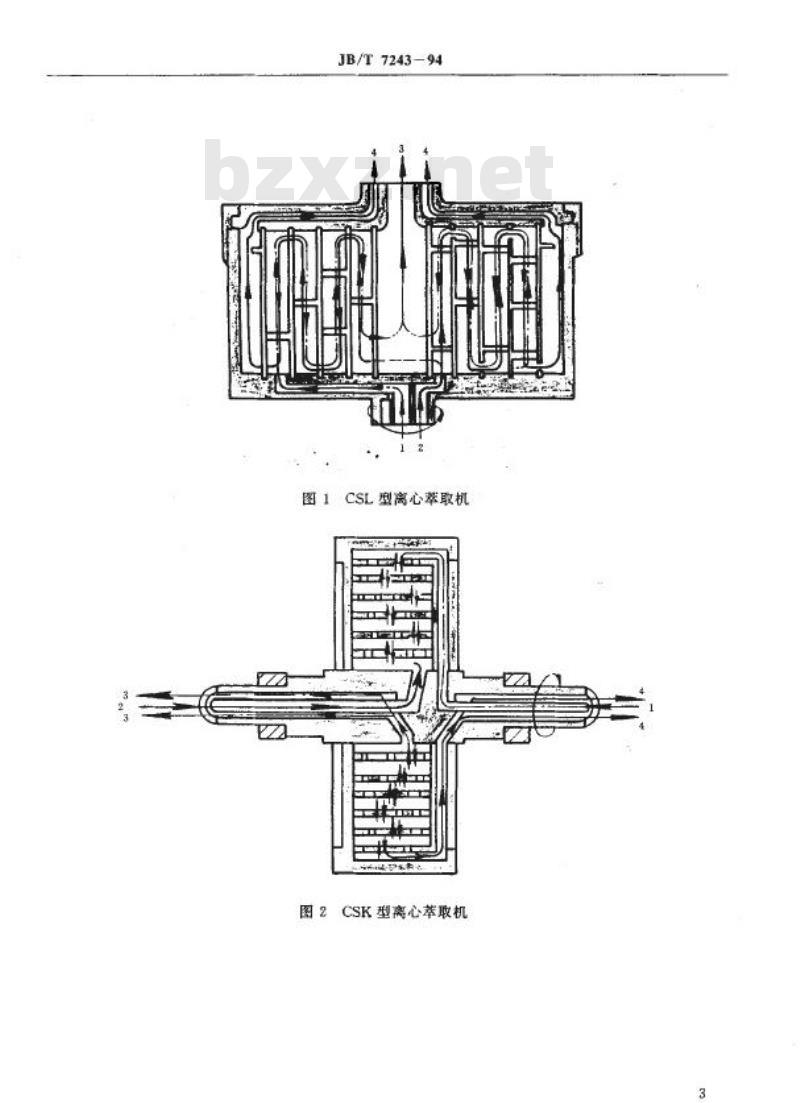

图1CSL型离心萃取机
图2CSK型离心苯取机bzxZ.net
图4CGK型离心萃取机
JB/T7243-94

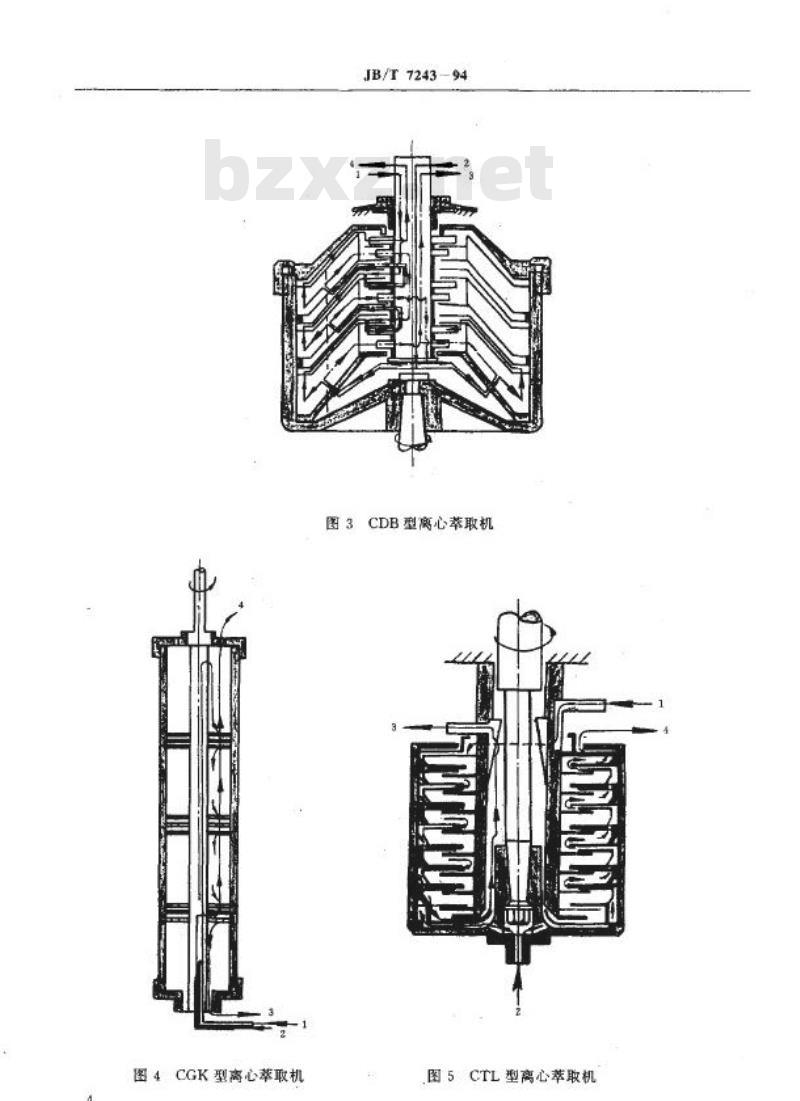

图3CDB型离高心苯取机
图5CTL型离心萃取机
JB/T724394
图6CTX型离心萃取机
图7CTC型离心萃取机
JB/T7243-94
图8CLL型离心萃取机
图9CLJ型离心萃取机
往：图1～图9中1-轻液相入口，2—重液相入口，3-轻液相出口，4-重液相出口，5—沉流出口，附加说明：
本标准由全国分离机械标准化技术委员会提出。本标准由机械工业部合肥通用机械研究所归口。本标准由广州重型机器厂负费起草。本标准主要起草人张利滑、影宏光。
