【机械行业标准(JB)】 制冷装置用截止阀

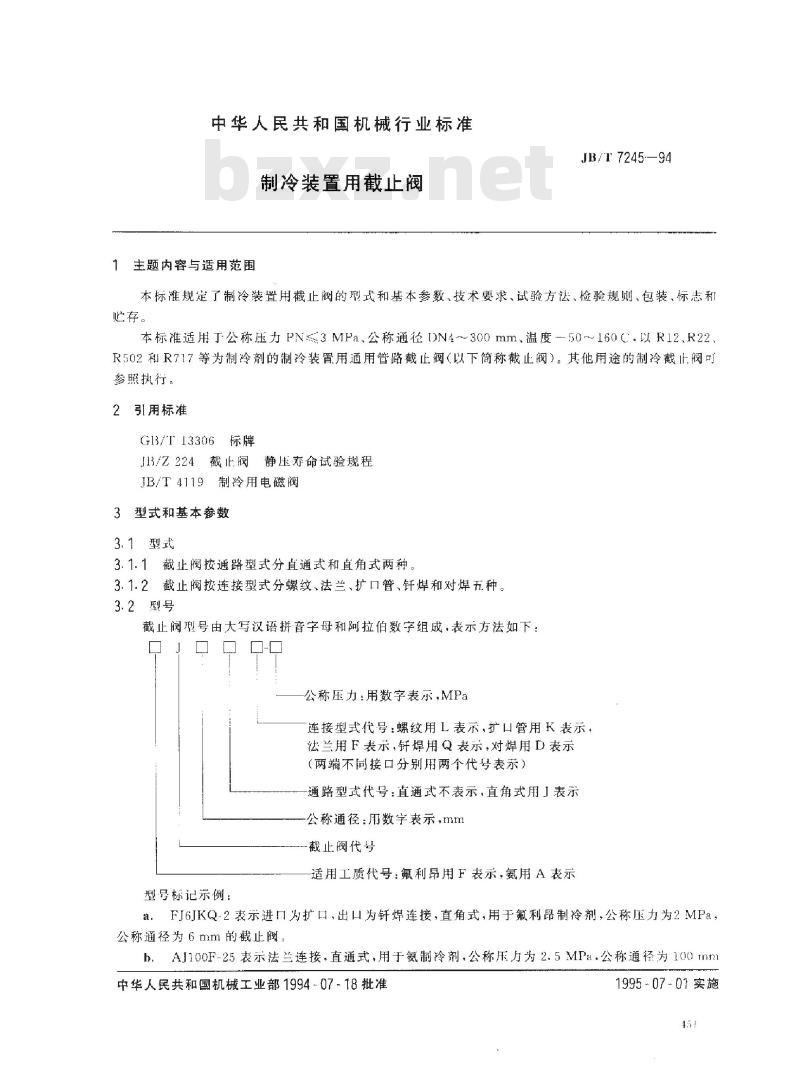

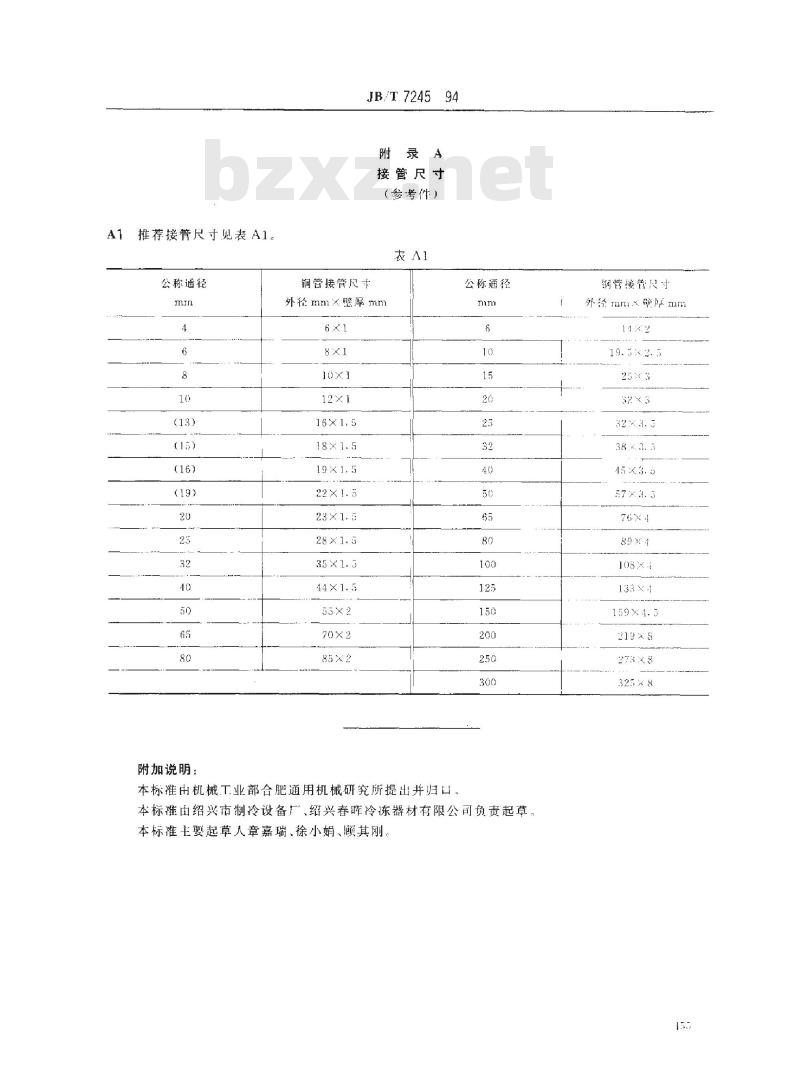

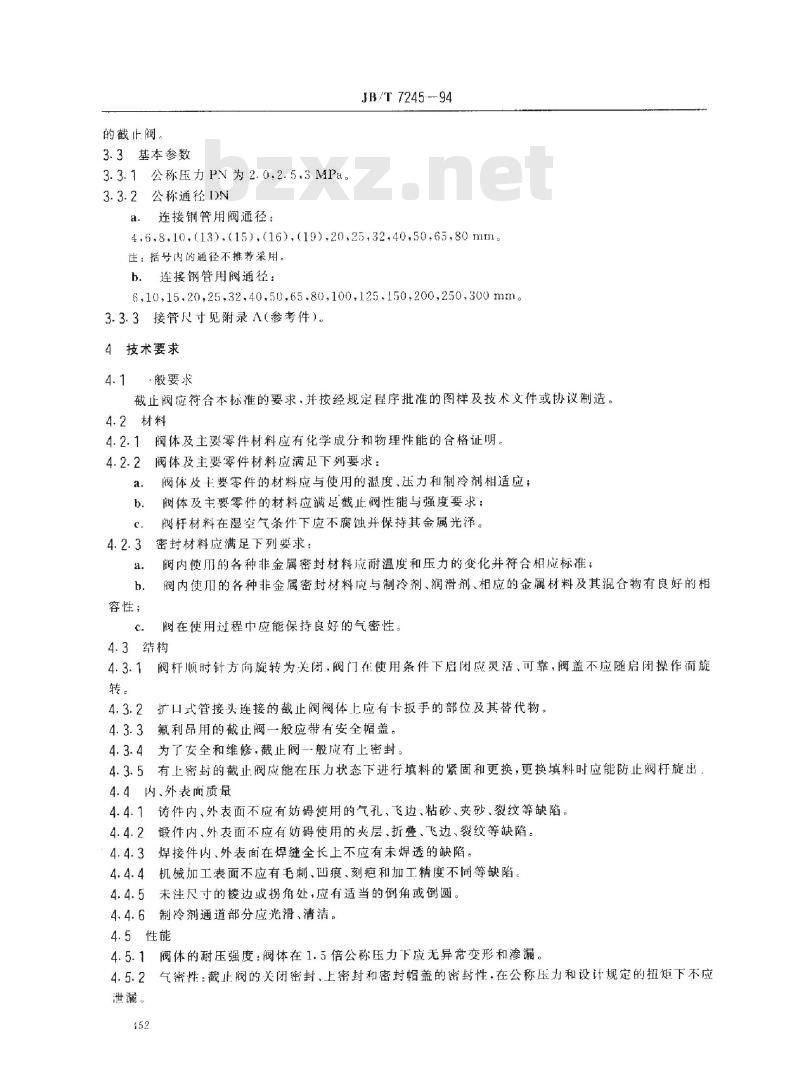

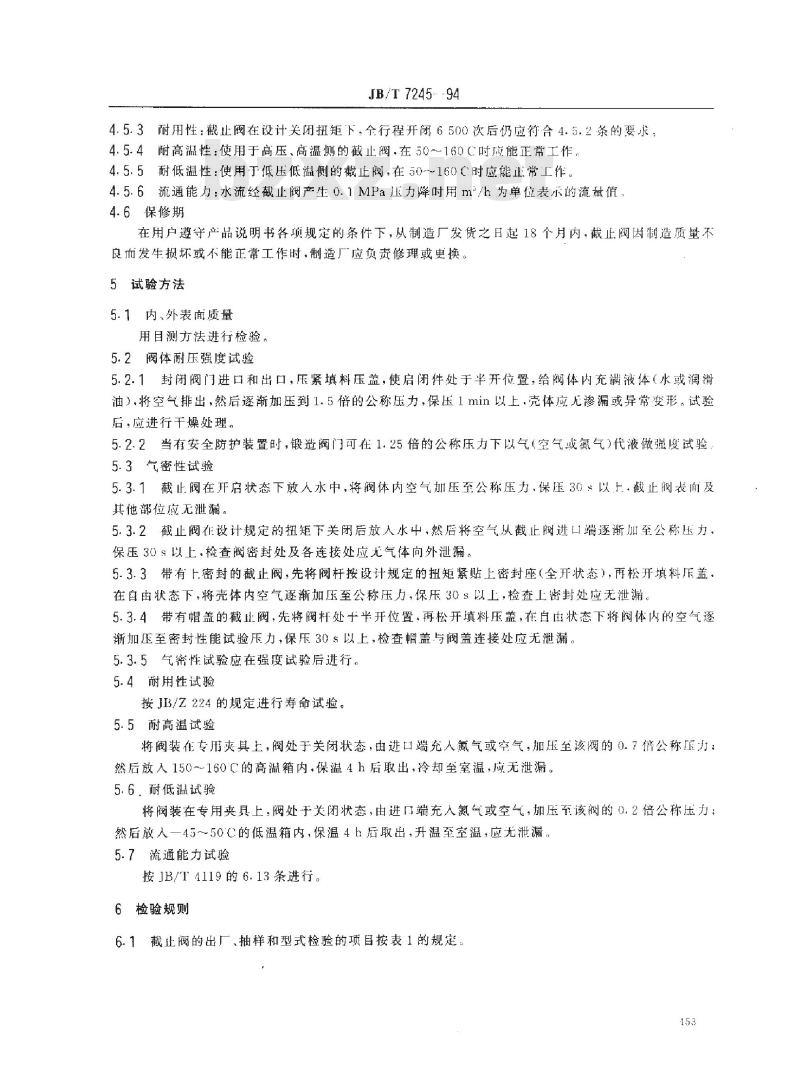

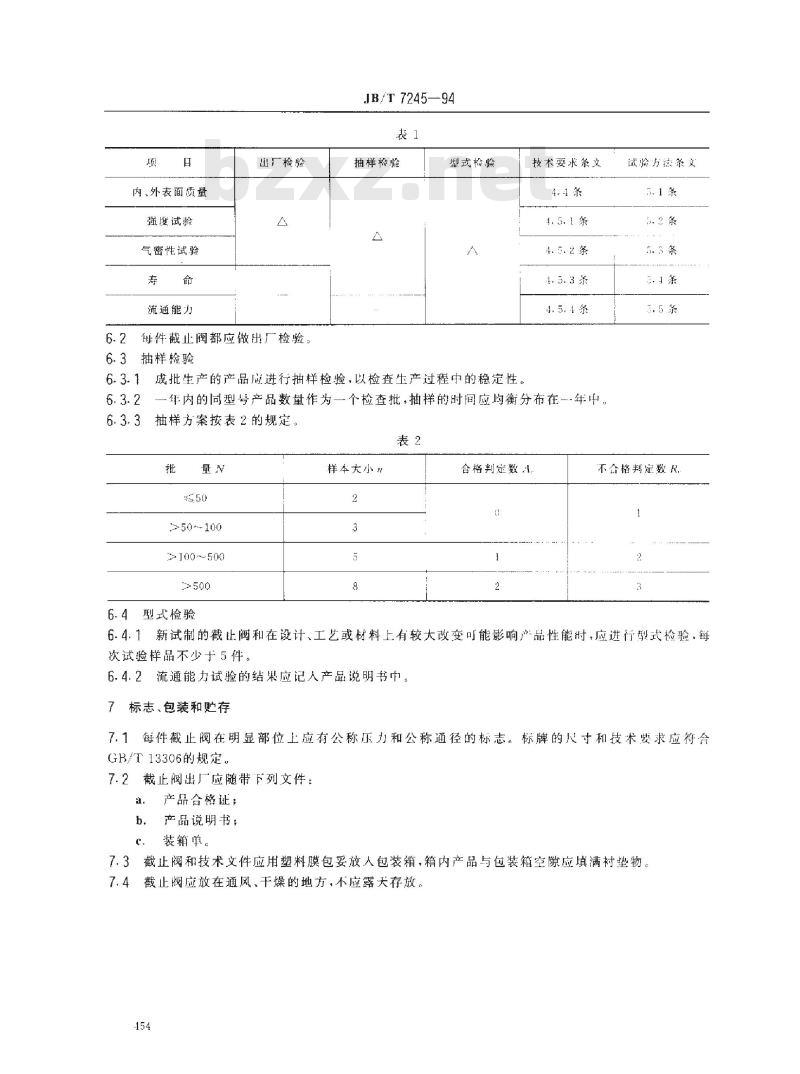

中华人民共和国机械行业标准 制冷装置用截止阀 主题内容与适用范围 JB/T 7245-94 本标准规定了制冷装置用截止阀的型式和基本参数、技术要求、试验方法、检验规则、包装、标志和贮存。 本标准适用于公称压力PN≤3MPa、公称通径DN4~300mm、温度50~160°C，以R12、R22、R502和R717等为制冷剂的制冷装置用通用管路截止阀（以下简称截止阀）。其他用途的制冷截止阀参照执行。 2 引用标准 G13/T13306 标牌 JB/T 224 截止阀静压寿命试验规程 JB/T 4119 制冷用电磁阀 3 型式和基本参数 3.1 型式 3.1.1 截止阀按通路型式分直通式和直角式两种。 3.1.2 截止阀按连接型式分螺纹、法兰、扩口管、钎焊和对焊五种。 3.2 型号 截止阀型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： 型号标记示例： 公称压力：用数字表示，MPa 连接型式代号：螺纹用L表示，扩口管用K表示，法兰用F表示，钎焊用Q表示，对焊用D表示（两端不同接口分别用两个代号表示） 通路型式代号：直通式不表示，直角式用J表示 公称通径：用数字表示，mm 适用工质代号：氟利昂用F表示，氨用A表示 如：FJ6JKQ-2表示进口为扩口，出口为钎焊连接，直角式，用于氟利昂制冷剂，公称压力为2MPa，公称通径为6mm的截止阀；AJ100F-25表示法兰连接，直通式，用于氮制冷剂，公称压力为2.5MPa，公称通径为100mm的截止阀。 3.3 基本参数 3.3.1 公称压力PN为2.0、2.5、3MPa。 3.3.2 公称通径： a. 连接铜管用阀通径：6, 10, 15, 20, 25, 32, 40, 50, 65, 80mm（注：括号内的通径不推荐采用）。 b. 连接钢管用阀通径：6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300mm。 3.3.3 接管尺寸见附录A（参考件）。 4 技术要求 4.1 一般要求 截止阀应符合本标准的要求，并按经规定程序批准的图样及技术文件或协议制造。 4.2 材料 4.2.1 阀体及主要零件材料应有化学成分和物理性能的合格证明。 4.2.2 阀体及主要零件材料应满足下列要求：阀体及主要零件的材料应与使用的温度、压力和制冷剂相适应； 4.2.3 密封材料应满足下列要求： c. 阀内使用的各种非金属密封材料应耐温度和压力的变化，并符合相应标准；阀内使用的各种非金属密封材料应与制冷剂、润滑剂、相应的金属材料及其混合物有良好的相容性，阀在使用过程中应能保持良好的气密性。 4.3 结构 4.3.1 阀杆顺时针方向旋转为关闭，阀门在使用条件下启闭应灵活、可靠，阀盖不应随启闭操作而旋转。 4.3.2 扩口式管接头连接的截止阀阀体上应有卡扳手的部位及其替代物。 4.3.3 氟利昂用的截止阀一般应带有安全帽盖。 4.3.4 为了安全和维修，截止阀一般设有上密封。 4.3.5 有上密封的截止阀应能在压力状态下进行填料的紧固和更换，更换填料时应能防止阀杆旋出。 4.4 内外表面质量 4.4.1 铸件内外表面不应有妨碍使用的气孔、飞边、粘砂、夹砂、裂纹等缺陷。锻件内外表面不应有妨碍使用的夹层、折叠、飞边、裂纹等缺陷。 4.4.2 焊接件内外表面在焊缝全长上不应有未焊透的缺陷。机械加工表面不应有毛刺、凹痕、刻疤和加工精度不同等缺陷。 4.4.3 未注尺寸的棱边或拐角处，应有适当的倒角或倒圆。 4.4.4 制冷剂通道部分应光滑、清洁。 4.5 性能 4.5.1 阀体的耐压强度：阀体在1.5倍公称压力下应无异常变形和渗漏。 4.5.2 气密性：截止阀的关闭密封、上密封和密封帽盖的密封性，在公称压力和设计规定的扭矩下不应泄漏。 4.5.3 耐用性：截止阀在设计关闭扭矩下，全行程开闭6500次后仍应符合4.5.2条的要求。 4.5.4 耐高温性：使用于高压、高温侧的截止阀，在50~160°C时应能正常工作。 4.5.5 耐低温性：使用于低压、低温侧的截止阀，在-50~160°C时应能正常工作。 4.5.6 流通能力：水流经截止阀产生0.1MPa压力降时，用m³/h为单位表示的流量值。 4.6 保修期 在用户遵守产品说明书各项规定的条件下，从制造厂发货之日起18个月内，截止阀因制造质量不良而发生损坏或不能正常工作时，制造厂应负责修理或更换。
