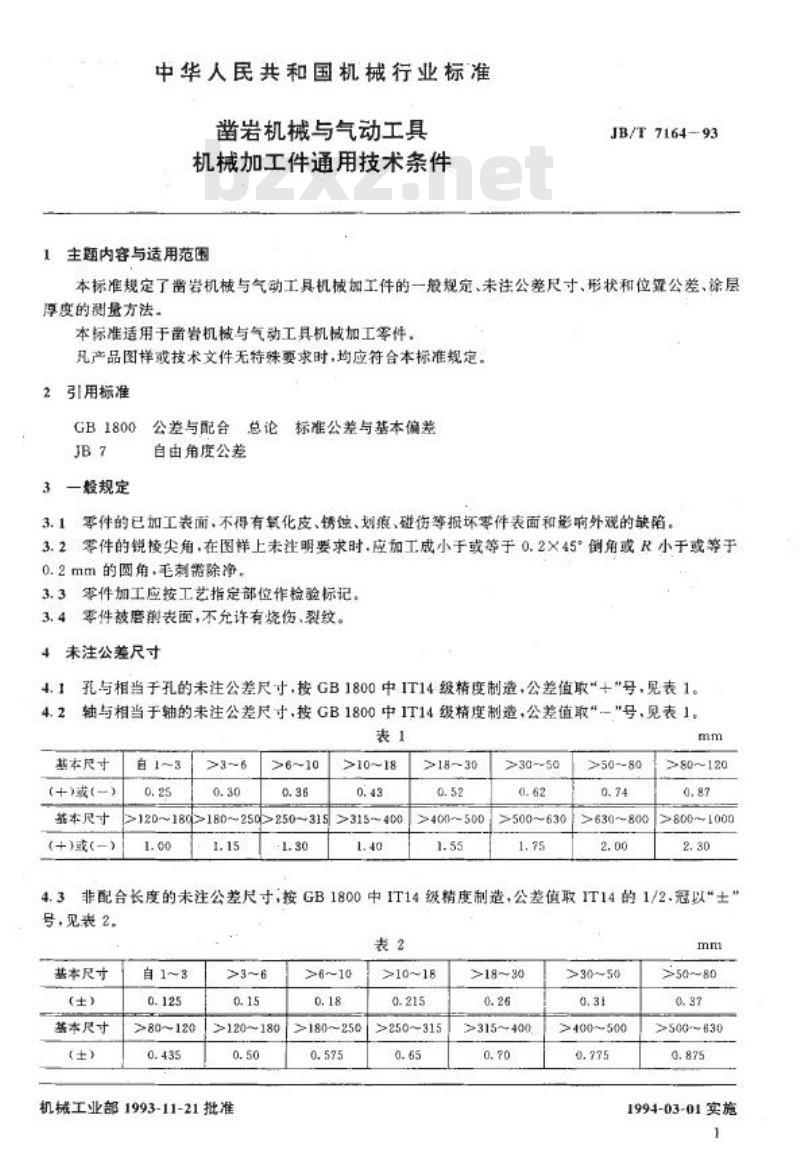

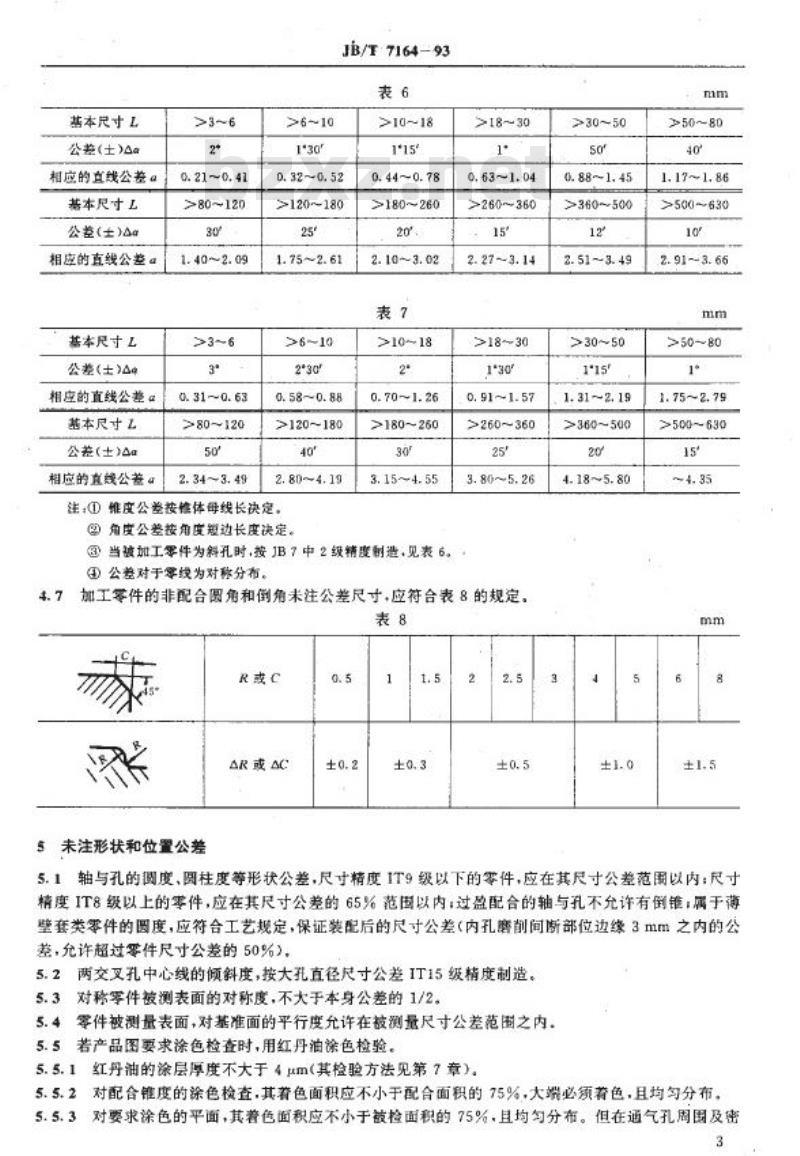

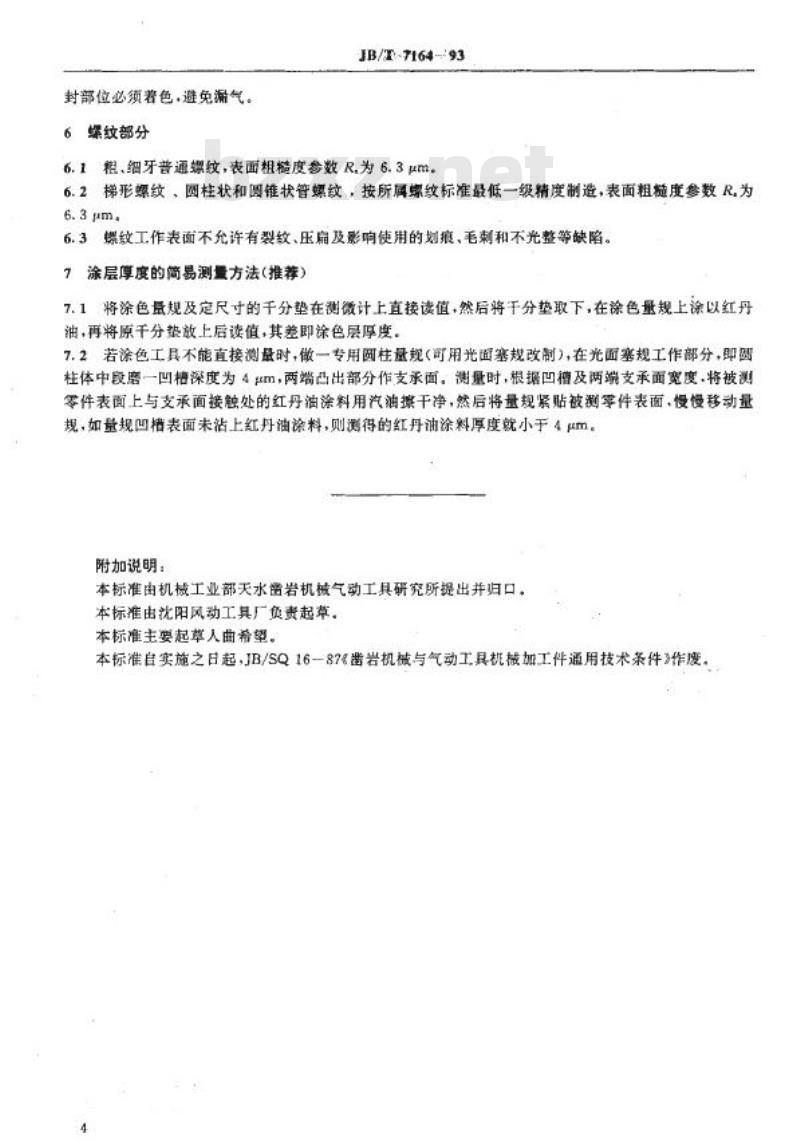

中华人民共和国机械行业标准 JB/T 7164-93 凿岩机械与气动工具 机械加工件通用技术条件 1993-11-21发布 1994-03-01实施 本标准规定了凿岩机械与气动工具机械加工件的一般规定、未注公差尺寸、形状和位移公差、涂层厚度的测量方法。本标准适用于凿岩机械与气动工具机械加工零件。凡产品图样或技术文件无特殊要求时，均应符合本标准规定。 2 引用标准 - 公差与配合总论标准 - 公差与基本偏差 GB1800 - JB7 3 一般规定 3.1 零件的已加工表面，不得有氧化皮、锈蚀、划痕、碰伤等影响零件表面和外观的缺陷。 3.2 零件的锐棱尖角，在图样上未注明要求时，应加工成小于或等于0.2×45°倒角或R小于或等于0.2mm的圆角，毛刺需除净。 3.3 零件加工应按工艺指定部位作检验标记。 3.4 零件被磨削表面，不允许有烧伤、裂纹。 4 未注公差尺寸 4.1 孔与相当于孔的未注公差尺寸，按GB1800中IT14级精度制造，公差值取“号”，见表1。 4.2 轴与相当于轴的未注公差尺寸，按GB1800中IT14级精度制造，公差值取“号”，见表1。 表1 基本尺寸 (+)或(—) - 1~3mm：0.25 - >3~6mm：0.30 - >6~10mm：0.36 - >10~18mm：0.43 - >120~180mm：1.00 - >250~315mm：1.40 - >315~400mm：1.55 4.3 非配合长度的未注公差尺寸，按GB1800中IT14级精度制造，公差值取IT14的1/2，冠以“±”号，见表2。 表2 基本尺寸 (±) - 1~3mm：0.125 - >3~6mm：0.15 - >6~10mm：0.18 - >10~18mm：0.215 - >18~30mm：0.26 4.4 沟、槽的未注公差尺寸应符合第4.4.1和4.4.2条的规定。 4.4.1 沟、槽宽度公差，按GB1800中IT15级精度制造，公差值取IT15的1/2，冠以“±”号，见表3。 表3 基本尺寸 (±) - 1~3mm：0.20 - >3~6mm：0.24 - >6~10mm：0.29 - >10~18mm：0.35 - >18~30mm：0.42 4.4.2 沟、槽直径公差，按GB1800中IT15级精度制造，内孔公差值冠以“+”号，外径公差值冠以“-”号，见表4。 表4 基本尺寸 (±) - 1~3mm：0.40 - >3~6mm：0.48 - >6~10mm：0.58 - >10~18mm：0.70 - >18~30mm：0.84 4.5 钻孔深度的未注公差尺寸，应符合表5的规定。 表5 基本尺寸 (+) - 1~30mm：1.00 - >30~50mm：1.20 - >50~80mm：1.40 - >100~200mm：2.00 - >120~180mm：1.60 4.6 自由维度公差，按JB7中2级精度制造，见图1和表6。 4.7 自由角度公差，按JB7中3级精度制造，见图2和表7。
