【机械行业标准(JB)】 工程机械用车灯 试验方法

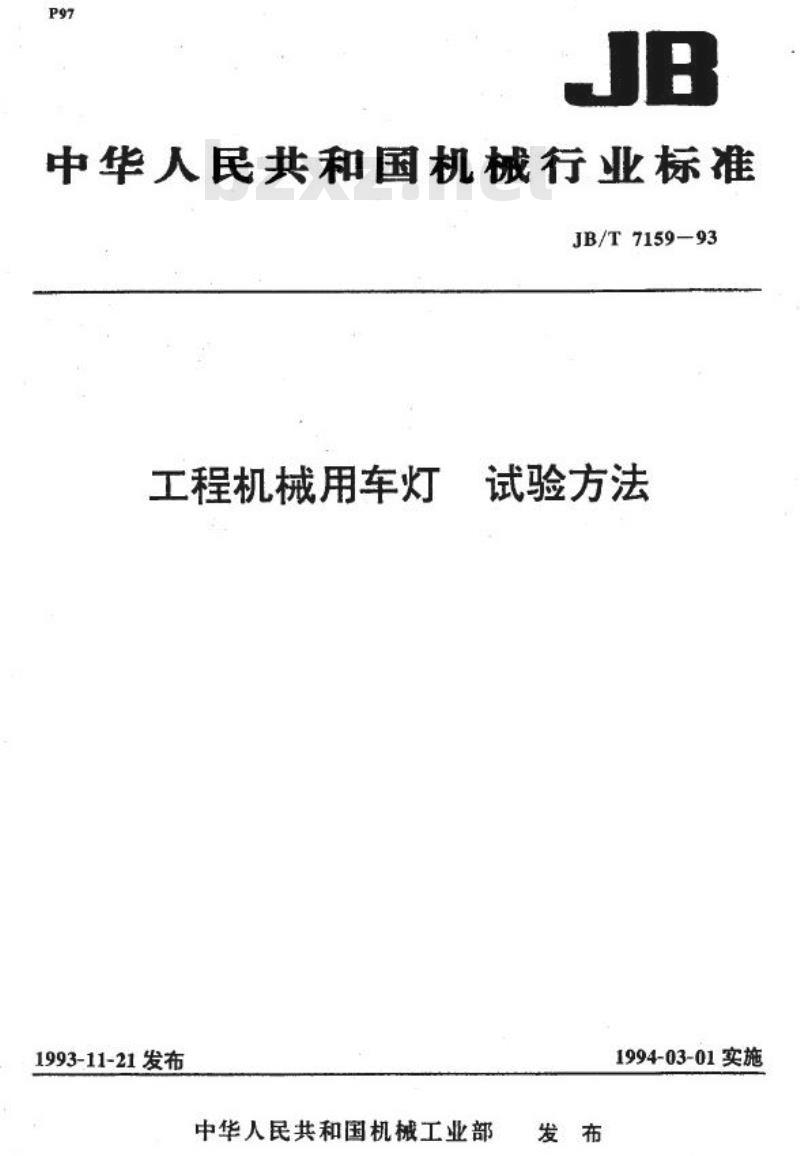

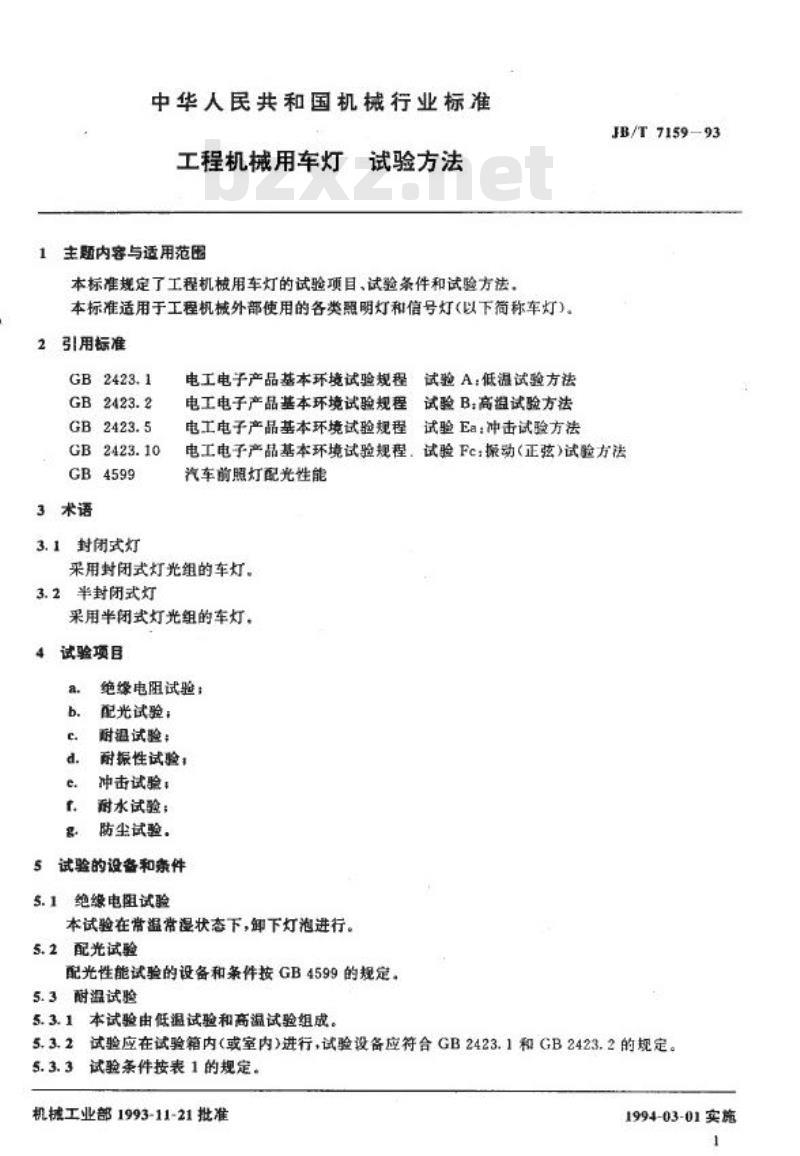

中华人民共和国机械行业标准 JB/T7159—93 工程机械用车灯 1993-11-21 发布 试验方法 1994-03-01 实施 本标准规定了工程机械用车灯的试验项目、试验条件和试验方法。本标准适用于工程机械外部使用的各类照明灯和信号灯（以下简称车灯）。 2 引用标准 本标准引用了以下文件： - GB2423.1 - GB2423.2 - GB2423.5 - GB2423.10 - GB4599 3 术语 3.1 封闭式灯：采用封闭式灯光组的车灯。 3.2 半封闭式灯：采用半封闭式灯光组的车灯。 4 试验项目 本标准规定了如下的试验项目： - 绝缘电阻试验 - 配光试验 - 附温试验 - 耐振性试验 - 冲击试验 - 耐水试验 - 防尘试验 5 试验方法及设备条件 5.1 绝缘电阻试验 本试验应在常温常湿状态下，卸下灯泡进行。测量接线柱与灯座之间的电阻，其值应在1MΩ以上（耐水试验后应在0.5MΩ以上）。 5.2 配光试验 配光性能试验的设备和条件按GB4599的规定。发光强度的测量应在距离被测灯泡10m处垂直放置，灯泡的几何轴线应通过H-V点。 5.3 耐温试验 5.3.1 本试验由低温试验和高温试验组成。 5.3.2 试验应在试验箱内（或室内）进行，试验设备应符合GB2423.1和GB2423.2的规定。 5.3.3 试验条件按表1的规定。 5.4 耐振性试验 5.4.1 本试验应在上下、左右、前后三个方向的振动试验台上进行，试验设备应符合GB2423.10的试验电压同表1的规定。 5.5 耐冲击性试验 5.5.1 本试验应在凸轮自由跌落式自动冲击试验机上进行，试验设备应符合GB2423.5的规定。 5.6 耐水试验 本试验在耐水试验箱内进行，试验箱内的机构和尺寸按图1及表3的规定。 5.7 防尘试验 5.7.1 本试验应在长、宽、高各为900~1200mm的密闭防尘试验箱内进行。 5.7.2 防尘试验箱内，除必需的试样装夹装置外，不得有阻碍灰尘自由飞扬的装置，灰尘应能聚集在吹气孔附近。 5.7.3 试验条件按表4的规定，试验电压同表1的规定。 6 试验方法及合格条件 6.1 绝缘电阻试验 用500V高阻表测量接线柱与灯座之间的电阻，其值应在1MΩ以上（耐水试验后应在0.5MΩ以上）。 6.2 配光试验 6.2.1 试验电压按表1的规定，屏幕应在距被测灯泡10m处垂直放置，灯泡的几何轴线应通过H-V点。 6.2.2 发光强度的测量点如图2所示，测量点应根据表5的规定进行。 6.2.3 发光强度应符合表5的规定，测定点包括10U-V, 10U-10R等。 表1 试验电压V：12V, 24V 表2 振动试验分类： - A 类：履带类车灯 - B 类：轮胎类车灯 表3 水管流量与水压要求：水管流量25L/min，水压98kPa。 表4 防尘试验条件：灰尘为菩通硅酸盐水泥，5kg，环境温度20±15°C。 表5 最小发光强度：各测定点的最小发光强度，具体见表格。
