【农业标准】 天然橡胶初加工机械 撕粒机

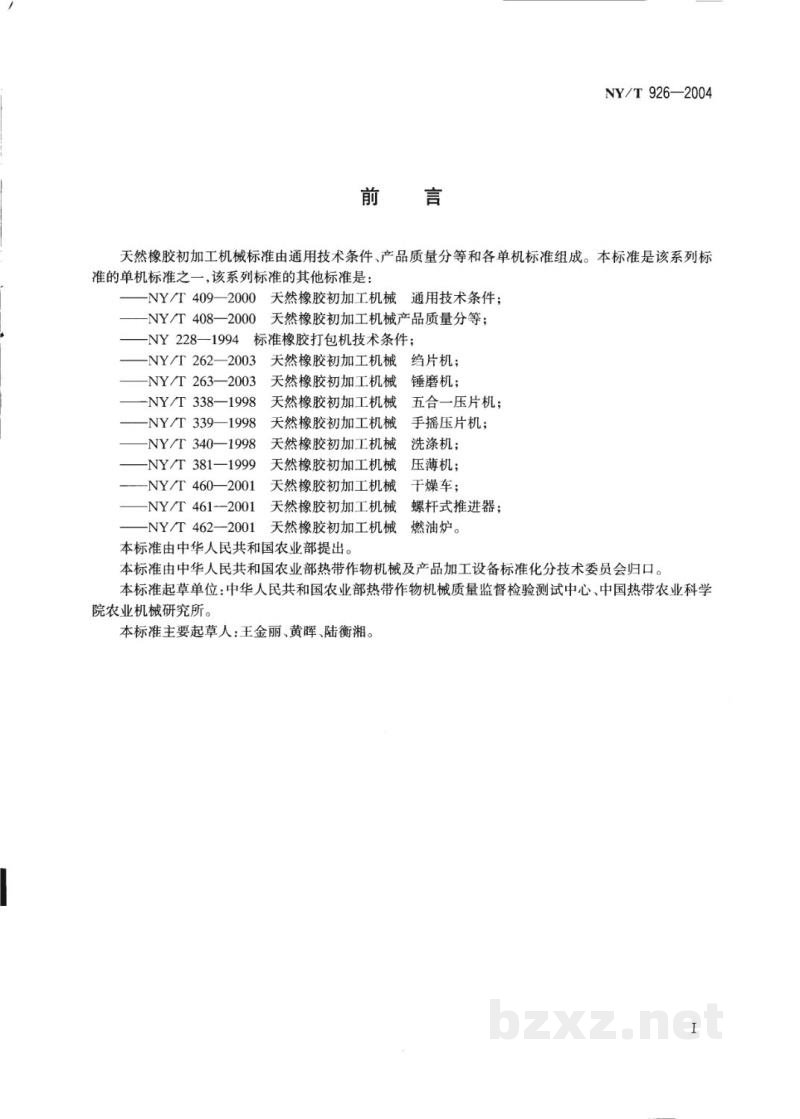

前 言

天然橡胶初加工机械标准由通用技术条件、产品质量分等和各单机标准组成。本标准是该系列标准的单机标准之一，该系列标准的其他标准是：

• N Y / T 409—2000 天然橡胶初加工机械 通用技术条件；
• N Y / T 408—2000 天然橡胶初加工机械产品质量分等；
• N Y 228—1994 标准橡胶打包机技术条件；
• N Y / T 262—2003 天然橡胶初加工机械 绉片机；
• N Y / T 263—2003 天然橡胶初加工机械 锤磨机；
• N Y / T 338—1998 天然橡胶初加工机械 五合一压片机；
• N Y / T 339—1998 天然橡胶初加工机械 手摇压片机；
• N Y / T 340—1998 天然橡胶初加工机械 洗涤机；
• N Y / T 381—1999 天然橡胶初加工机械 压薄机；
• N Y / T 460—2001 天然橡胶初加工机械 干燥车；
• N Y / T 461—2001 天然橡胶初加工机械 螺杆式推进器；
• N Y / T 462—2001 天然橡胶初加工机械 燃油炉。

本标准由中华人民共和国农业部提出。

本标准由中华人民共和国农业部热带作物机械及产品加工设备标准化分技术委员会归口。

本标准起草单位：中华人民共和国农业部热带作物机械质量监督检验测试中心、中国热带农业科学院农业机械研究所。

本标准主要起草人：王金丽、黄晖、陆衡湘。

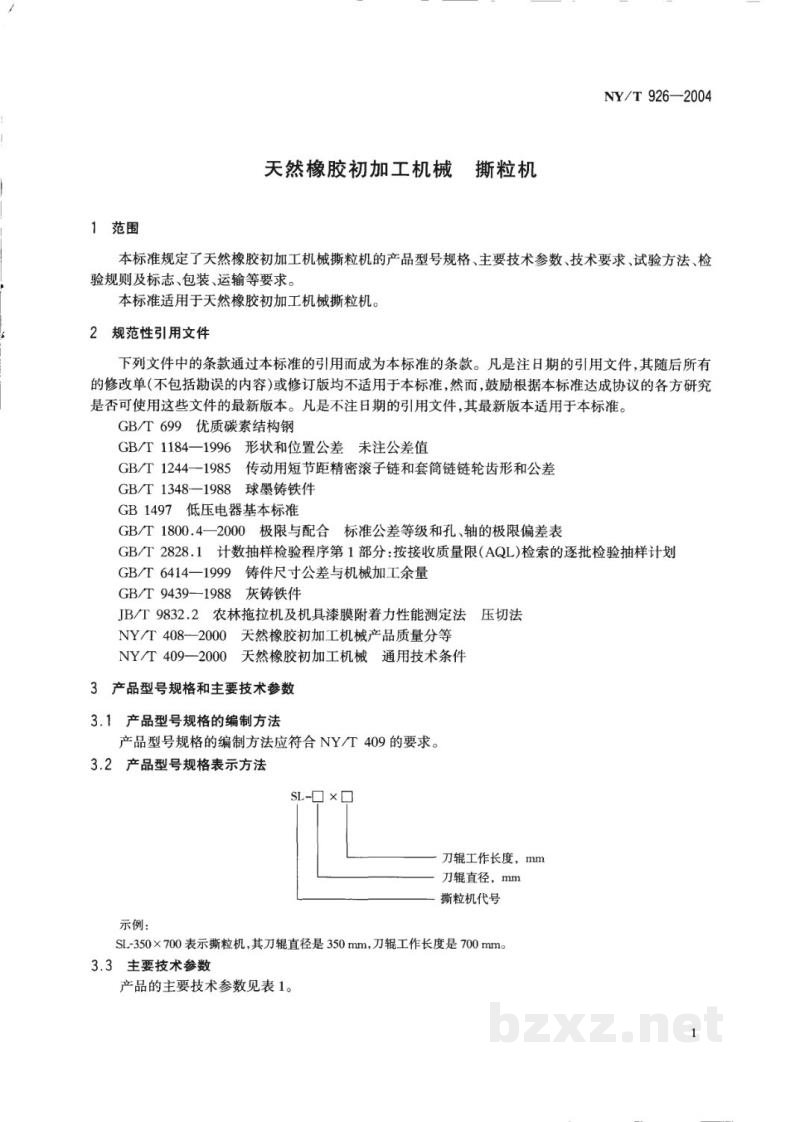

天然橡胶初加工机械 撕粒机

1 范围

本标准规定了天然橡胶初加工机械撕粒机的产品型号规格、主要技术参数、技术要求、试验方法、检验规则及标志、包装、运输等要求。

本标准适用于天然橡胶初加工机械撕粒机。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

• GB/T 699 优质碳素结构钢
• GB/T 1184—1996 形状和位置公差 未注公差值
• GB/T 1244—1985 传动用短节距精密滚子链和套筒链链轮齿形和公差
• GB/T 1348—1988 球墨铸铁件
• GB 1497 低压电器基本标准
• GB/T 1800.4—2000 极限与配合 标准公差等级和孔、轴的极限偏差表
• GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
• GB/T 6414—1999 铸件尺寸公差与机械加工余量
• GB/T 9439—1988 灰铸铁件
• JB/T 9832.2 农林拖拉机及机具漆膜附着力性能测定法 压切法
• NY/T 408—2000 天然橡胶初加工机械产品质量分等
• NY/T 409—2000 天然橡胶初加工机械 通用技术条件

3 产品型号规格和主要技术参数

3.1 产品型号规格的编制方法

产品型号规格的编制方法应符合 NY/T 409 的要求。

3.2 产品型号规格表示方法

• SL - □ x □
  刀辊工作长度，mm
  刀辊直径，mm
  撕粒机代号

示例：

SL-350×700表示撕粒机，其刀辊直径是 350 mm，刀辊工作长度是 700 mm。

3.3 主要技术参数

产品的主要技术参数见表1。

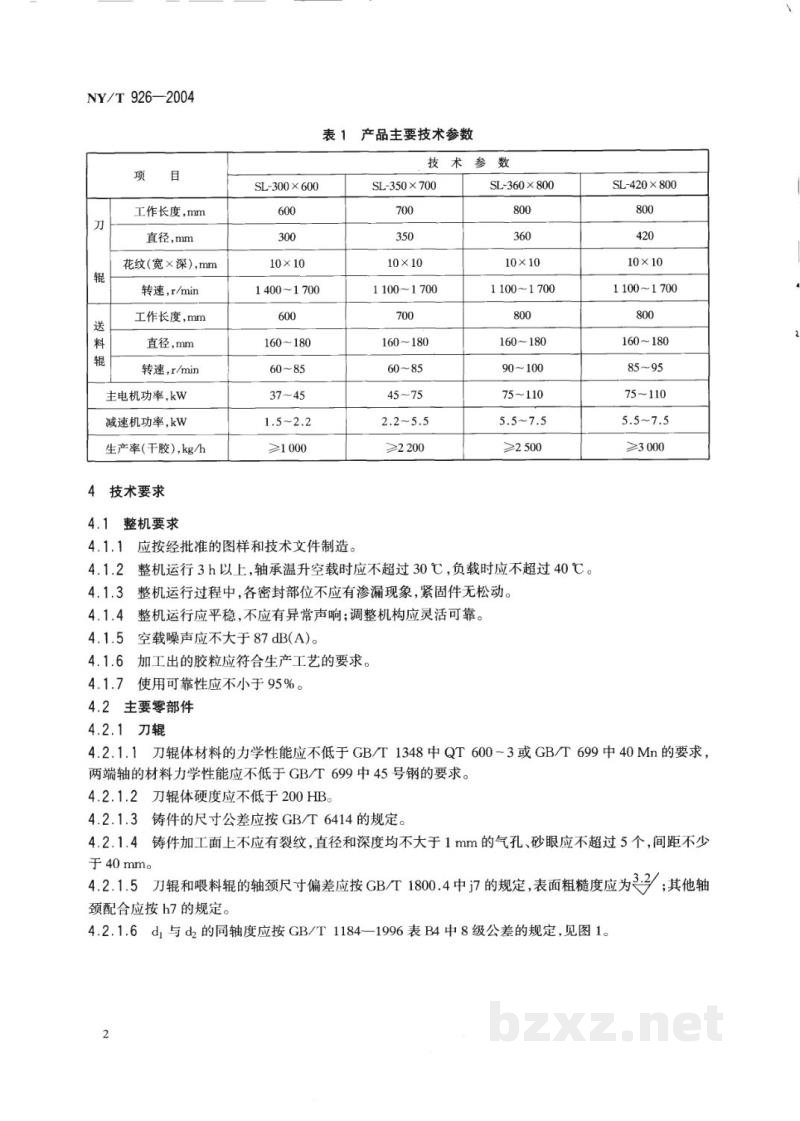

表 1 产品主要技术参数

4 技术要求

4.1 整机要求

4.1.1 应按经批准的图样和技术文件制造。

4.1.2 整机运行 3 h 以上,轴承温升空载时应不超过 30 ℃,负载时应不超过 40 ℃。

4.1.3 整机运行过程中,各密封部位不应有渗漏现象,紧固件无松动。

4.1.4 整机运行应平稳,不应有异常声响;调整机构应灵活可靠。

4.1.5 空载噪声应不大于 87 dB(A)。

4.1.6 加工出的胶粒应符合生产工艺的要求。

4.1.7 使用可靠性应不小于 95%。

4.2 主要零部件

4.2.1 刀辊

4.2.1.1 刀辊体材料的力学性能应不低于 GB/T 1348中 QT 600~3或GB/T 699中 40 Mn的要求,两端轴的材料力学性能应不低于GB/T 699中45号钢的要求。

4.2.1.2 刀辊体硬度应不低于 200 HB。

4.2.1.3 铸件的尺寸公差应按 GB/T 6414的规定。

4.2.1.4 铸件加工面上不应有裂纹,直径和深度均不大于1 mm的气孔、砂眼应不超过5个,间距不少于 40mm.

4.2.1.5 刀辊和喂料辊的轴颈尺寸偏差应按GB/T 1800.4中j7的规定,表面粗糙度应为3.2/;其他轴颈配合应按h7的规定。

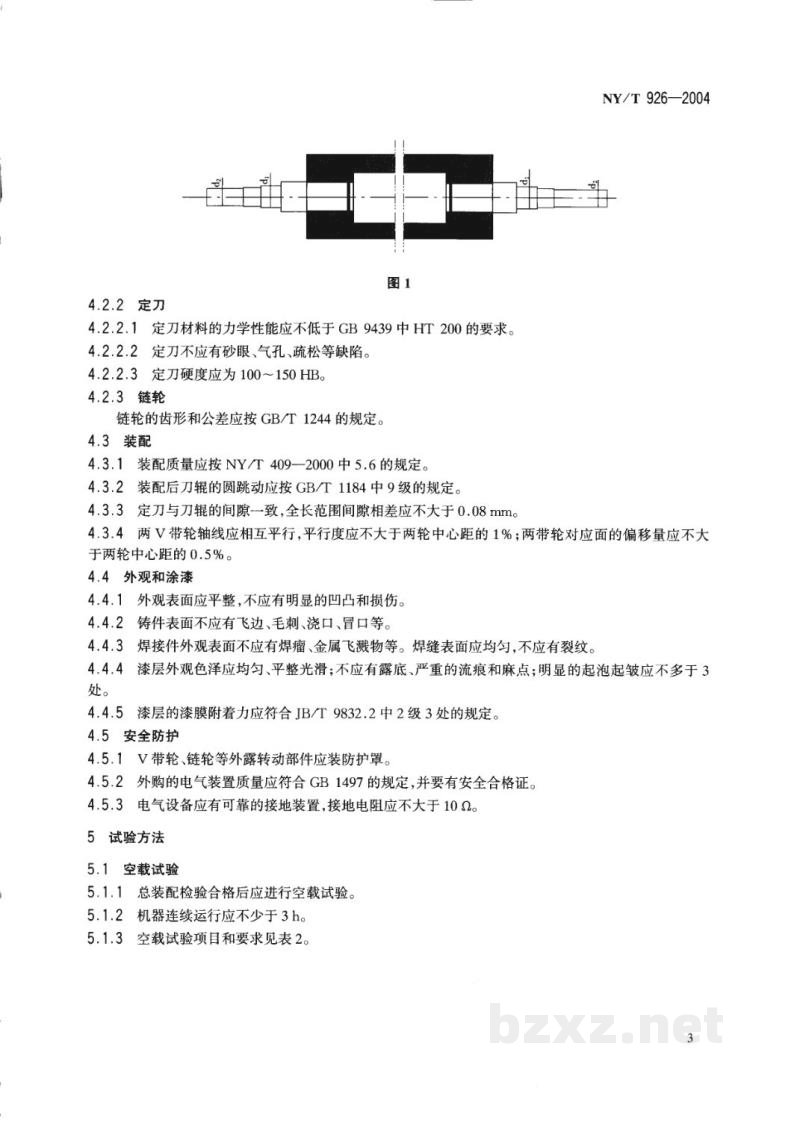

4.2.1.6 d₁与d₂的同轴度应按GB/T 1184—1996表B4中8级公差的规定,见图1。
