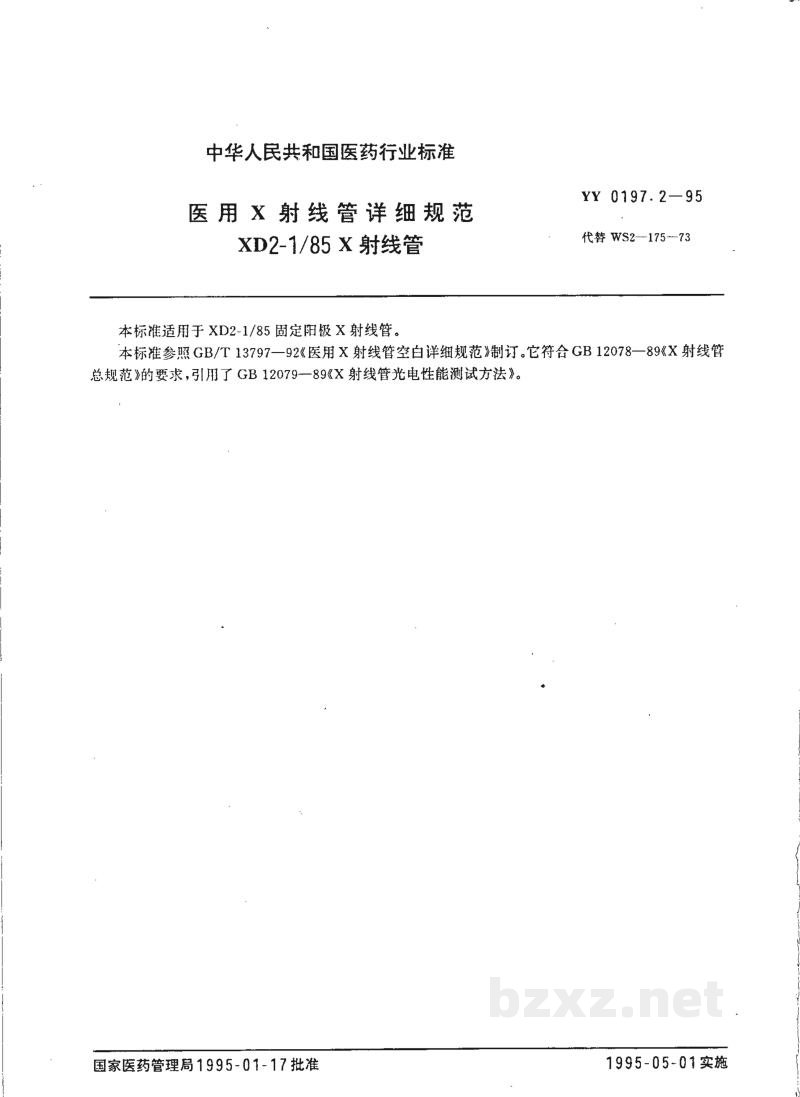

【医药标准】 医用X射线管详细规范 XD2-1/85X射线管

中华人民共和国医药行业标准

本标准适用于XD2-1/85固定阳极X射线管。

本标准参照GB/T 13797—92《医用X射线管空白详细规范》制订。它符合GB 12078—89《X射线管总规范》的要求，引用了GB 12079—89《X射线管光电性能测试方法》。

YY 0197.2—95

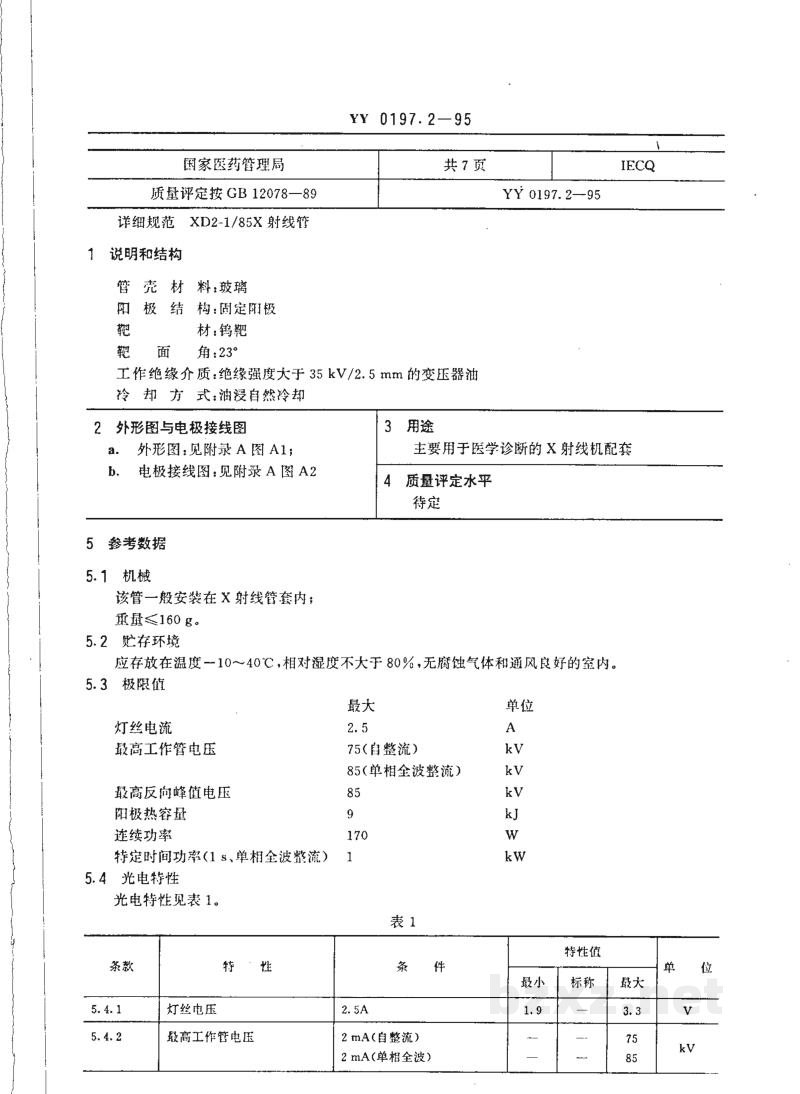

1 说明和结构

管壳材料：玻璃
阳极结构：固定阳极
靶材：钨铼
靶面角：23°
工作绝缘介质：绝缘强度大于35 kV/2.5 mm的变压器油
冷却方式：油浸自然冷却

5 参考数据

5.1 机械

该管一般安装在X射线套管内；
重量≤160 g。

5.2 贮存环境

应存放在温度-10~40℃，相对湿度不大于80%，无腐蚀气体和通风良好的室内。

5.3 极限值

5.4 光电特性

光电特性见表1。

表1

YY 0197.2—95

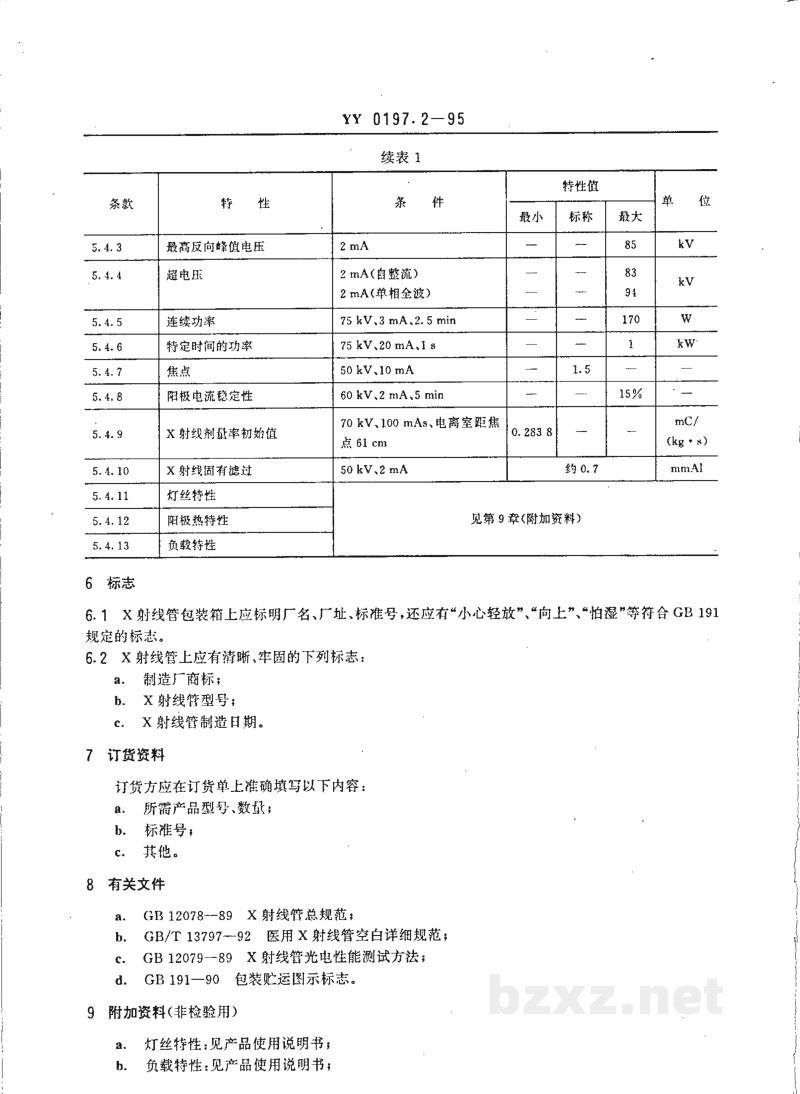

续表 1

6 标志

6.1 X射线管包装箱上应标明厂名、厂址、标准号，还应有“小心轻放”、“向上”、“怕湿”等符合GB 191规定的标志。

6.2 X射线管上应有清晰、牢固的下列标志：

• a. 制造厂商标；
• b. X射线管型号；
• c. X射线管制造日期。

7 订货资料

订货方应在订货单上准确填写以下内容：

• a. 所需产品型号、数量；
• b. 标准号；
• c. 其他。

8 有关文件

• a. GB 12078—89 X射线管总规范；
• b. GB/T 13797—92 医用X射线管空白详细规范；
• c. GB 12079—89 X射线管光电性能测试方法；
• d. GB 191—90 包装贮运图示标志。

9 附加资料(非检验用)

• a. 灯丝特性：见产品使用说明书；
• b. 负载特性：见产品使用说明书；
