【商业标准】 辊式碎饼机

SB

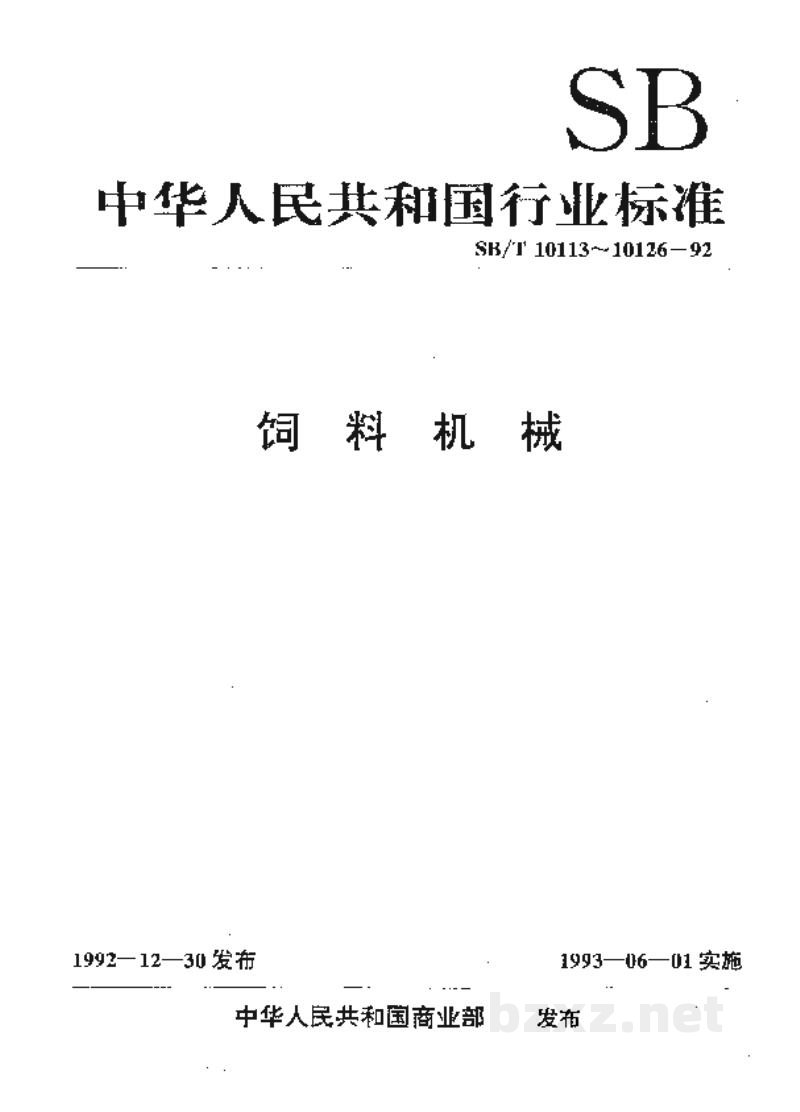

中华人民共和国行业标准

SB/T 10113~10126—92

饲 料 机 械

1992-12-30发布1993-06-01实施

中华人民共和国商业部 发布

中华人民共和国行业标准

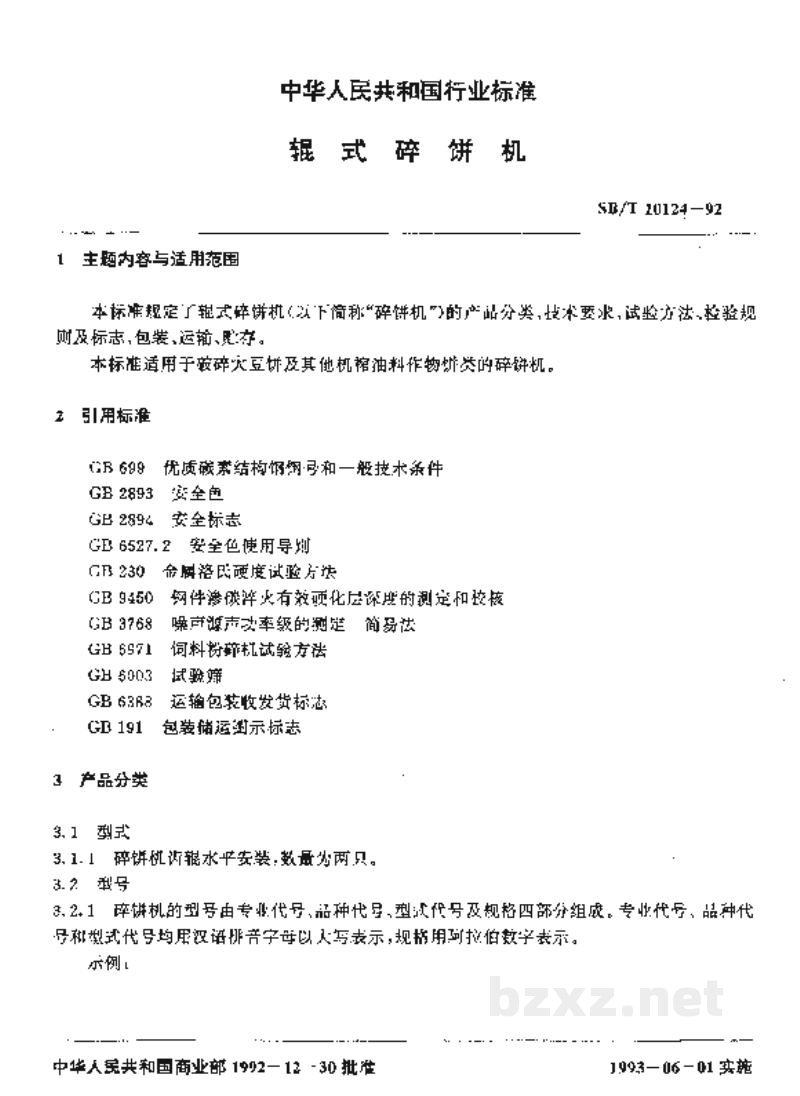

辊式碎饼机

SB/T 10124—92

1 主题内容与适用范围

本标准规定了辊式碎饼机（以下简称“碎饼机”）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于破碎大豆饼及其他机榨油料作物饼类的碎饼机。

2 引用标准

3 产品分类

3.1 型式

3.1.1 碎饼机齿轮水平安装，数量为两只。

3.2 型号

3.2.1 碎饼机的型号由专业代号、品种代号、型式代号及规格四部分组成。专业代号、品种代号和型式代号均用汉语拼音字母以大写表示，规格用阿拉伯数字表示。

示例：

中华人民共和国商业部1992-12-30批准 1993-06-01实施

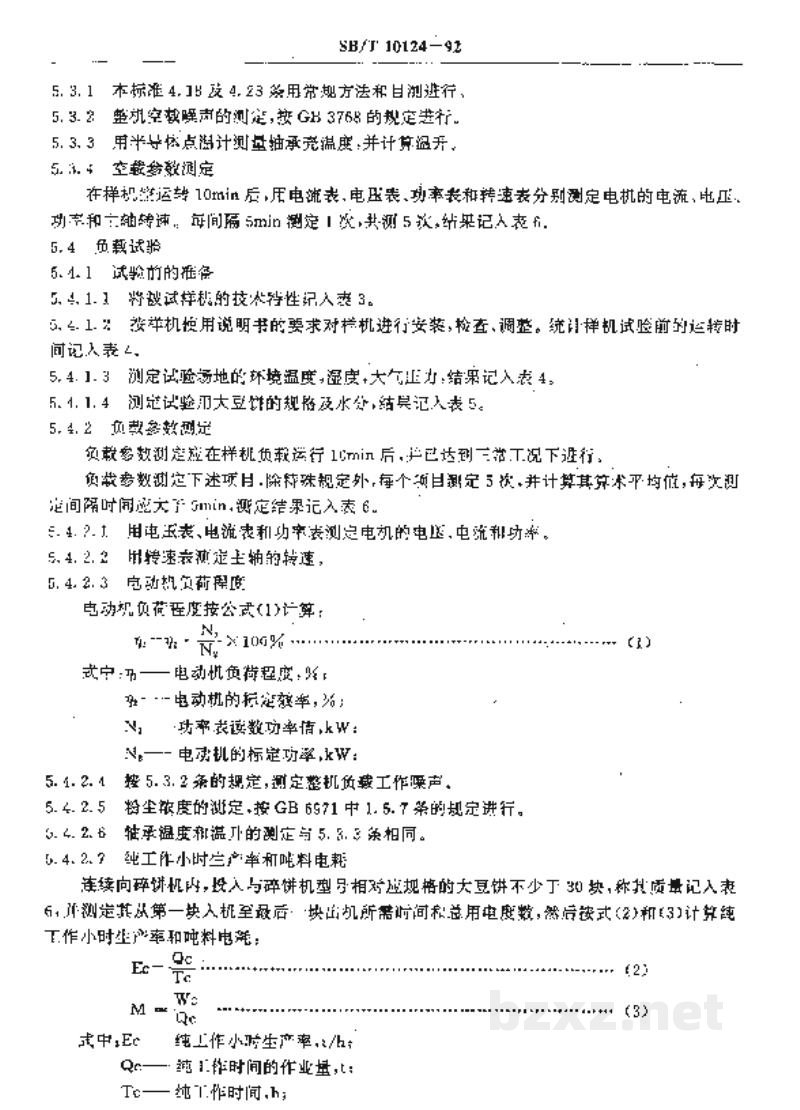

5.3.1 本标准4.18及4.23条用常规方法和目测进行。

5.3.2 整机空载噪声的测定，按GB 3768的规定进行。

5.3.3 用半导体点温计测量轴承壳温度，并计算温升。

5.3.4 空载参数测定

在样机空运转10min后，用电流表、电压表、功率表和转速表分别测定电机的电流、电压、功率和主轴转速。每间隔5min测定1次，共测5次，结果记入表6。

5.4 负载试验

5.4.1 试验前的准备

5.4.1.1 将被试样机的技术特性记入表3。

5.4.1.2 按样机使用说明书的要求对样机进行安装、检查、调整。统计样机试验前的运转时间记入表4。

5.4.1.3 测定试验场地的环境温度，湿度，大气压力，结果记入表4。

5.4.1.4 测定试验用大豆饼的规格及水分，结果记入表5。

5.4.2 负载参数测定

负载参数测定应在样机负载运行10min后，并已达到正常工况下进行。

负载参数测下述项目。除特殊规定外，每个项目测定5次，并计算其算术平均值，每次测定间隔时间应大于3min。测定结果记入表6。

5.4.2.1 用电压表、电流表和功率表测定电机的电压、电流和功率。

5.4.2.2 用转速表测定主轴的转速。

5.4.2.3 电动机负荷程度

电动机负荷程度按公式(1)计算：

式中： η_L ——电动机负荷程度，％；

N_T ——功率表读数功率值，kW；

N_e ——电动机的额定功率，kW。

5.4.2.4 按5.3.2条的规定，测定整机负载工作噪声。

5.4.2.5 粉尘浓度的测定，按GB 6571中1.5.7条的规定进行。

5.4.2.6 轴承温度和温升的测定与5.3.3条相同。

5.4.2.7 纯工作小时生产率和吨料电耗

连续向粉碎机内，投入与粉碎机型号相对应规格的大豆饼不少于30块。称其质量记入表6，并测定从第一块入机至最后一块出机所需时间和总用电度数，然后按式(2)和(3)计算纯工作小时生产率和吨料电耗：

式中： Ec ——纯工作小时生产率，t/h；

Q_c ——纯工作时间的作业量，t；

T_c ——纯工作时间，h；
