【商业标准】 立式级联颗粒冷却器

SB

中华人民共和国行业标准

SB/T 10113~10126-92

饲  料  机  械

中华人民共和国行业标准

立式级联颗粒冷却器

SB/T 10125—92

1 主题内容与适用范围

本标准规定了立式级联颗粒冷却器（以下简称“冷却器”）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于冷却颗粒饲料的冷却器。

2 引用标准

• GB 1220 不锈钢酸钢技术条件
• GB 5083 生产设备安全卫生设计总则
• GB 3768 噪声源声功率级的测定简易法
• GB 5567 农业机械生产试验方法
• GB 6435 饲料水分的测定
• GB 6921 大气飘尘浓度测定方法

3 产品分类

3.1 规格及系列

3.1.1 冷却器的主要规格用冷却箱标准节的体积和标准节数表示。冷却箱标准节的体积 $0.6\text{m}^3$ 和 $1.2\text{m}^3$ 两种规格，标准节节数的规定见表1。

3.1.2 为了方便制造安装和使用，允许将部分冷却箱的体积做成标准节体积的整数倍，但其节数仍以相当的标准节节数表示。

3.1.3 采用同一种规格的标准节的冷却器，其进料筒和排料机构为通用件。

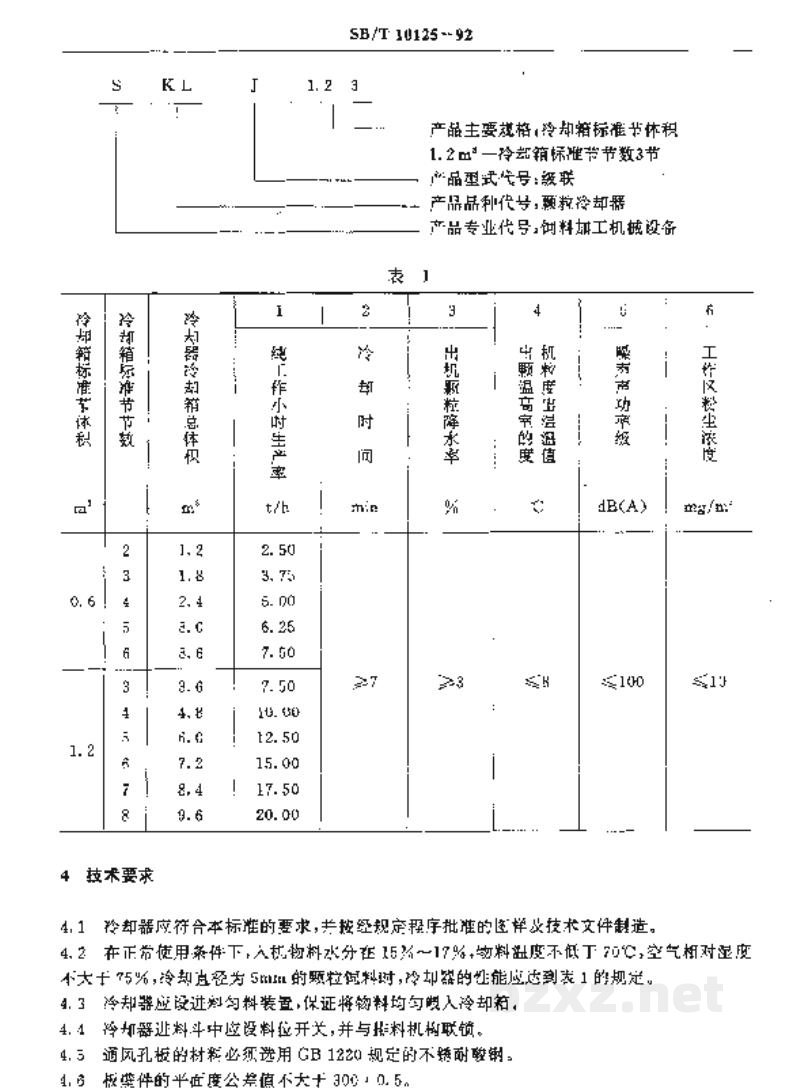

3.2 型号

冷却器的型号表示方法如下：

SB/T 10125-92

产品主要规格：冷却箱标准节体积
1.2m³—冷却箱标准节节数3节

产品型式代号：级联

产品品种代号：颗粒冷却器

产品专业代号：饲料加工机械设备

表 1

4 技术要求

4.1 冷却器应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。

4.2 在正常使用条件下，入机物料水分在 15\% \sim 17\%，物料温度不低于 $70^\circ\text{C}$，空气相对湿度不大于 75\%。冷却直径为 5mm 的颗粒饲料时，冷却器的性能应达到表 1 的规定。

4.3 冷却器应设进料匀料装置，保证将物料均匀喂入冷却箱。

4.4 冷却器进料斗中应设料位开关，并与给料机构联锁。

4.5 通风孔板的材料必须选用 GB 1220 规定的不锈钢钢板。

4.6 板零件的平面度公差值不大于 300 \times 0.5。
