【商业标准】 桨叶糖蜜混合机

SB

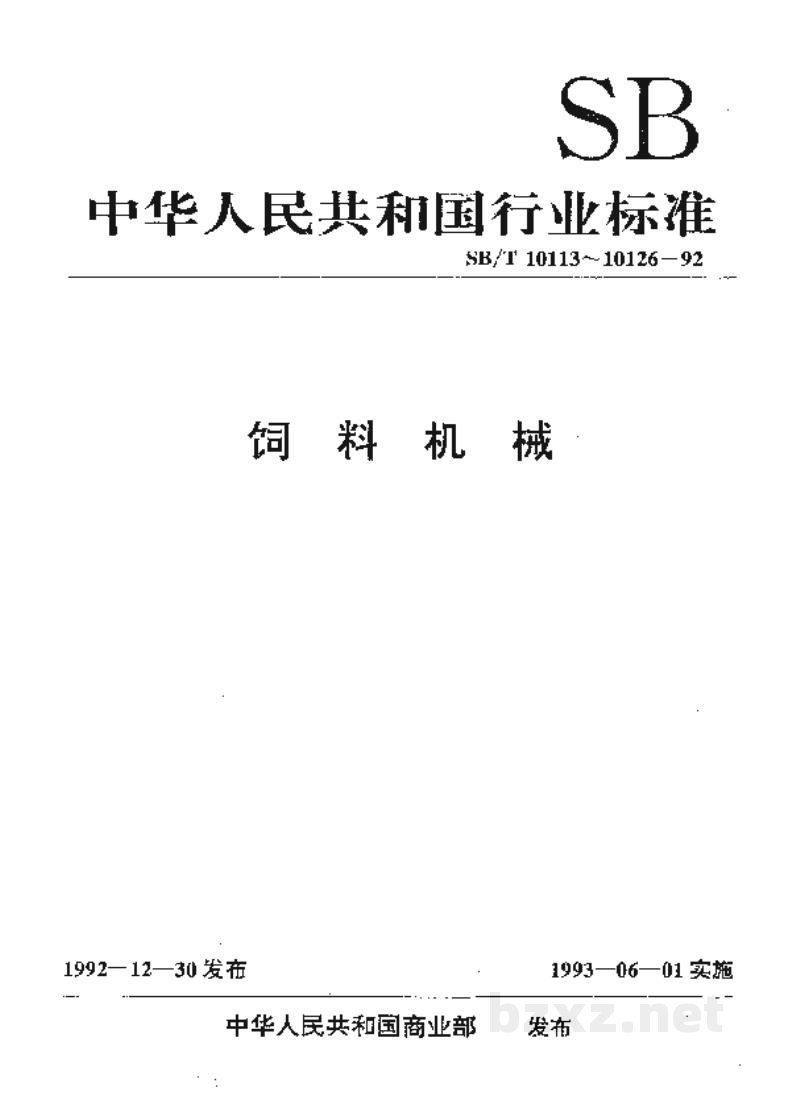

中华人民共和国行业标准

SB/T 10113～10126-92

饲料机械

1992—12—30 发布1993—06—01 实施

中华人民共和国商业部　发布

中华人民共和国行业标准

桨叶糖蜜混合机

SB/T 10123  92

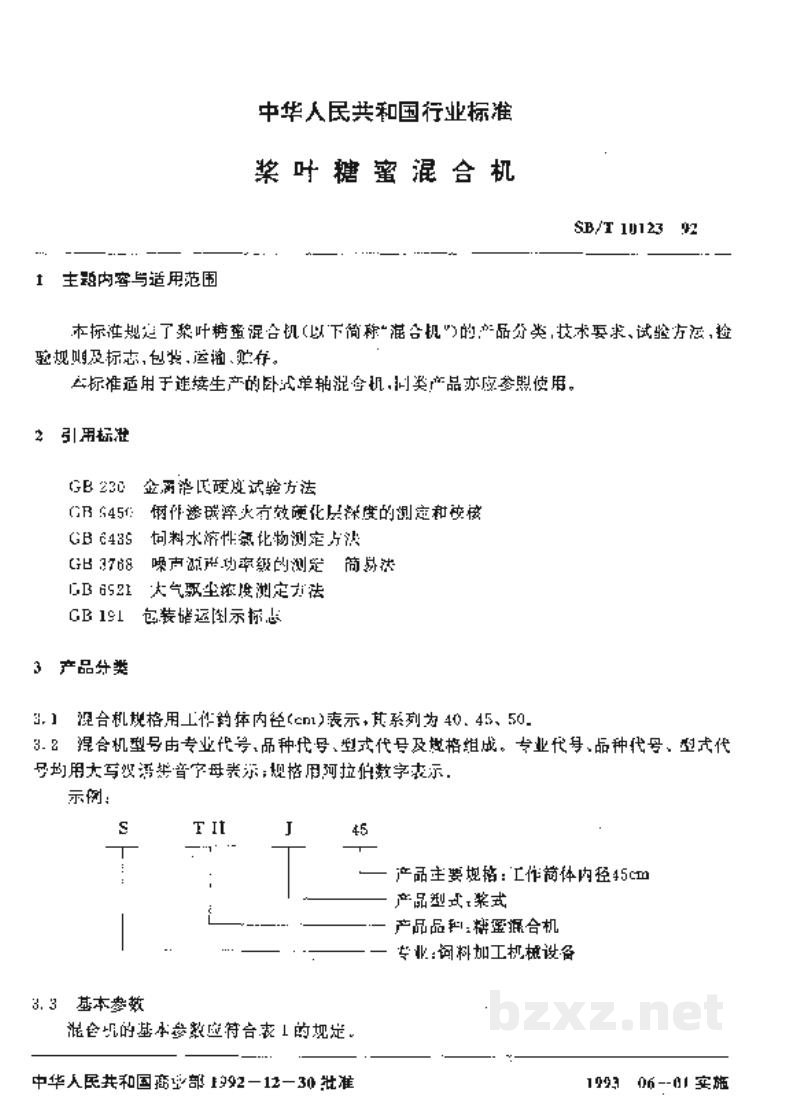

1 主题内容与适用范围

本标准规定了桨叶糖蜜混合机（以下简称“混合机”）的产品分类、技术要求、试验方法、检验规则及标志，包装、运输、贮存。

本标准适用于连续生产的卧式单轴混合机，同类产品亦应参照使用。

2 引用标准

3 产品分类

3.1  混合机规格用工作筒体内径(cm)表示，其系列为40、45、50。

3.2  混合机型号由专业代号、品种代号、型式代号及规格组成。专业代号、品种代号、型式代号均用大写汉语拼音字母表示；规格用阿拉伯数字表示。

示例：

3.3  基本参数

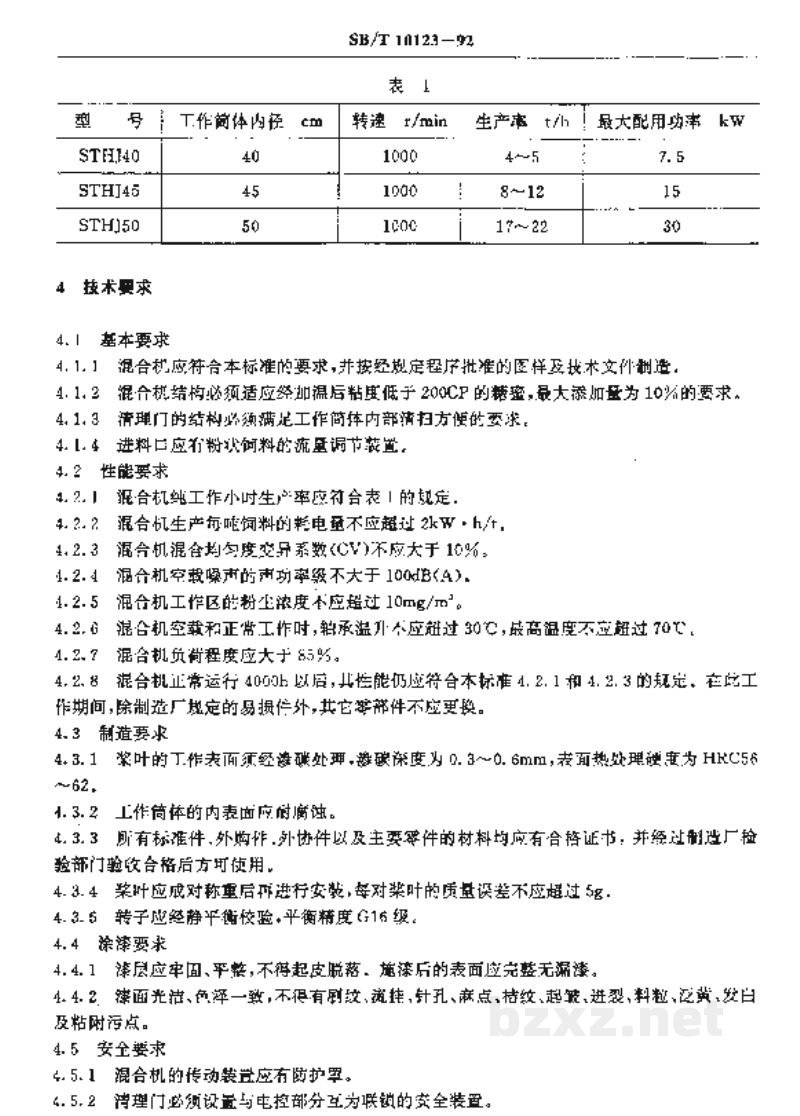

混合机的基本参数应符合表 1 的规定。

4 技术要求

4.1 基本要求

1. 混合机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。
2. 混合机结构必须适应经加温后粘度低于200CP的糖蜜，最大添加量为10%的要求。
3. 清理门的结构必须满足工作筒体内部清扫方便的要求。
4. 进料口应有粉状饲料的流量调节装置。

4.2 性能要求

1. 混合机纯工作小时生产率应符合表1的规定。
2. 混合机生产每吨饲料的电耗量不应超过2kW·h/t。
3. 混合机混合均匀度变异系数(CV)不应大于10%。
4. 混合机空载噪声的声功率级不大于100dB(A)。
5. 混合机工作区的粉尘浓度不应超过10mg/m³。
6. 混合机空载和正常工作时，轴承温升不应超过30℃，最高温度不应超过70℃。
7. 混合机负荷程度应大于85%。
8. 混合机正常运行4000h以后，其性能仍应符合本标准4.2.1和4.2.3的规定。在此工作期间，除制造厂规定的易损件外，其它零部件不应更换。

4.3 制造要求

1. 桨叶的工作表面须经渗碳处理。渗碳深度为0.3~0.6mm，表面热处理硬度为HRC56~62。
2. 工作筒体的内表面应防腐蚀。
3. 所有标准件、外购件、外协件以及主要零件的材料均应有合格证书，并经制造厂检验部门验收合格后方可使用。
4. 桨叶应对称称重后再进行安装，每对桨叶的质量误差不应超过5g。
5. 转子应经静平衡校验。平衡精度G16级。

4.4 涂漆要求

1. 漆层应牢固、平整，不得起皮脱落。施漆后的表面应完整无漏漆。
2. 漆面光洁、色泽一致，不得有刷纹、流挂、针孔、麻点、桔纹、起泡、迸裂、料粒、泛黄、发白及粘附污点。

4.5 安全要求

1. 混合机的传动装置应有防护罩。
2. 清理门必须设置与电控部分互为联锁的安全装置。
