【团体标准】 田间开沟机械作业质量

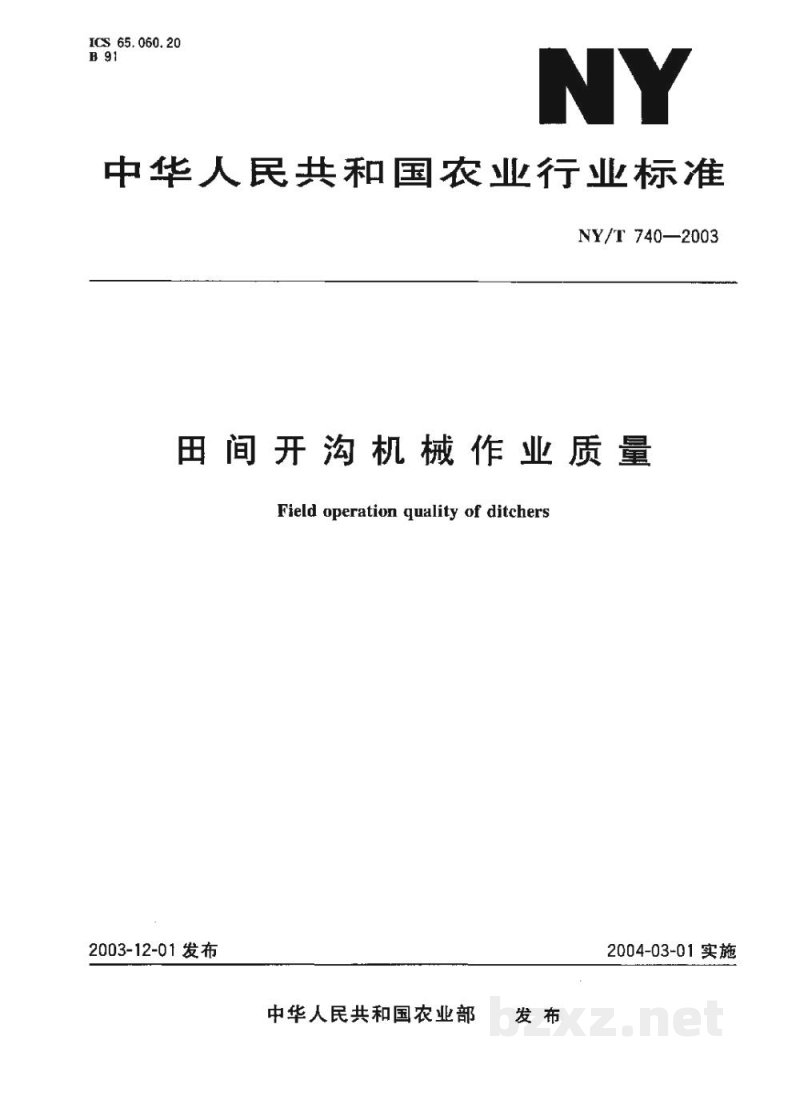

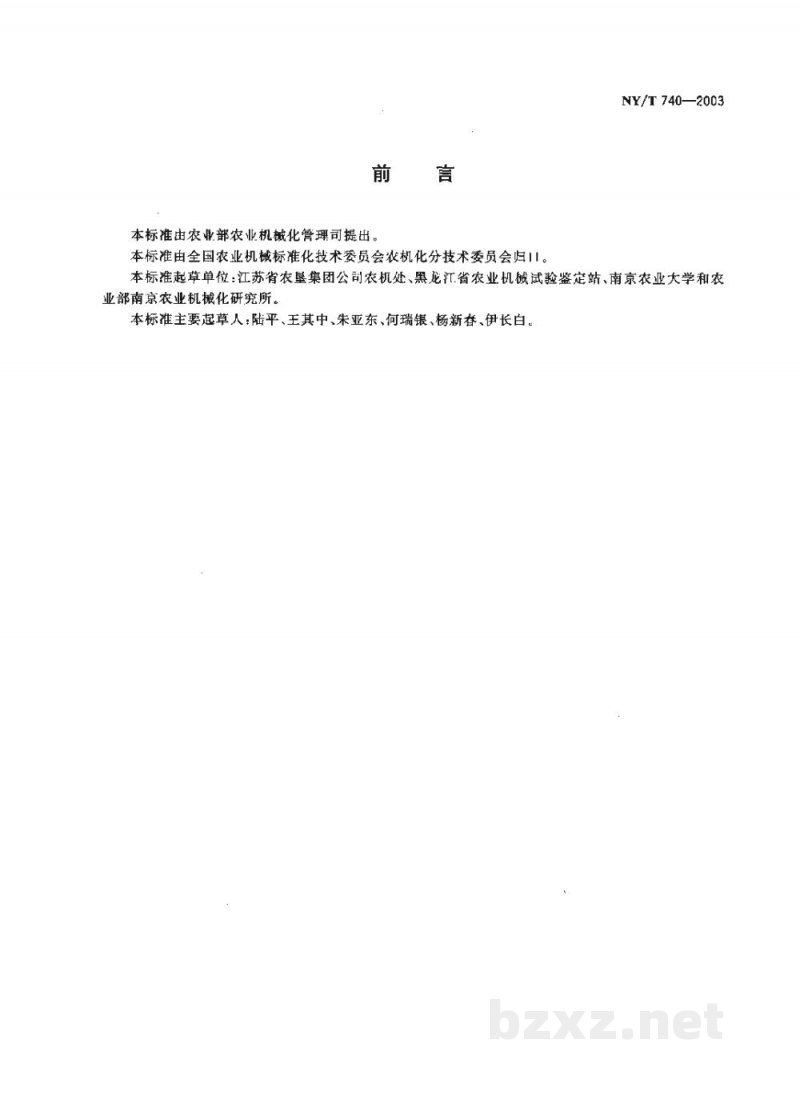

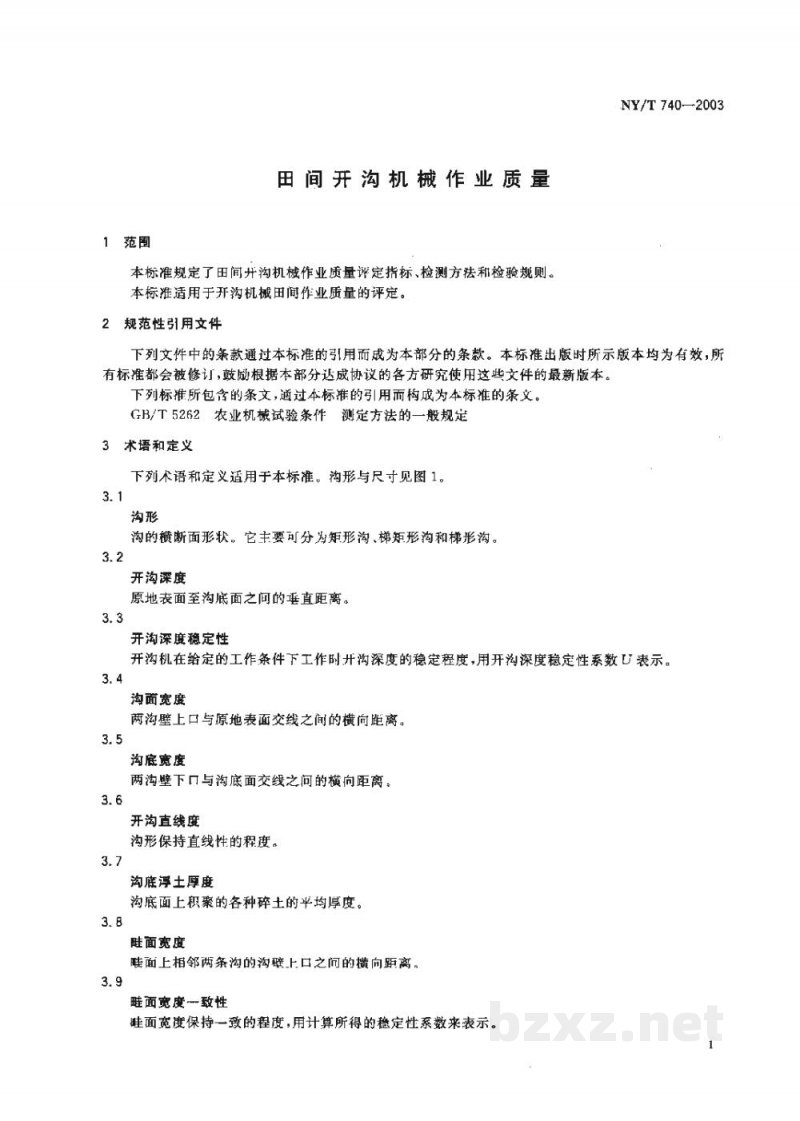

ICS 65.060.20 B91 NY 中华人民共和国农业行业标准 NY/T 740—2003 田间开沟机械作业质量 Field operation quality of ditchers 2003-12-01 发布 2004-03-01 实施 中华人民共和国农业部 发布 前言 本标准由农业部农业机械化管理司提出。 本标准由全国农业机械标准化技术委员会农机化分技术委员会归口。 本标准起草单位：江苏省农垦集团公司农机处、黑龙江省农业机械试验鉴定站、南京农业大学和农业部南京农业机械化研究所。 本标准主要起草人：陆平、王其中、朱亚东、何瑞银、杨新吞、伊长白。 1 范围 本标准规定了田间开沟机械作业质量评定指标、检测方法和检验规则。 本标准适用于开沟机械田间作业质量的评定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB/T 5262 农业机械试验条件 测定方法的一般规定 3 术语和定义 下列术语和定义适用于本标准。沟形与尺寸见图1。 3.1 沟形 沟的横断面形状。它主要可分为矩形沟、梯矩形沟和梯形沟。 3.2 开沟深度 原地表面至沟底面之间的垂直距离。 3.3 开沟深度稳定性 开沟机在给定的工作条件下工作时开沟深度的稳定程度，用开沟深度稳定性系数U表示。 3.4 沟面宽度 两沟壁上口与原地表面交线之间的横向距离。 3.5 沟底宽度 两沟壁下口与沟底面交线之间的横向距离。 3.6 开沟直线度 沟形保持直线性的程度。 3.7 沟底浮土厚度 沟底面上积聚的各种碎土的平均厚度。 3.8 畹面宽度 畹面上相邻两条沟的沟壁上口之间的横向距离。 3.9 畹面宽度一致性 畹面宽度保持一致的程度，用计算所得的稳定性系数来表示。 3.10 抛土均匀性 开沟机抛落的土块在畹面上分布的均匀程度。 3.11 开沟后碎土率 开沟作业完成后，畹面上土块的长边小于或等于5cm的土块质量占总土块质量的百分比。 注：图1 沟形与尺寸 a) 矩形截面 b) 梯矩形截面 c) 梯形截面 图中标记说明： H - 沟深 B1 - 沟面宽度 B2 - 沟底宽度 S - 沟底浮土厚度 B3 - 畹面宽度 B4 - 梯矩形沟截面梯形部分深度 （左侧/右侧抛土带宽度） 4 技术要求 4.1 作业质量的基本要求 4.1.1 田间沟的分布和开沟直线度应满足当地农艺要求。 4.1.2 开沟作业完成后，开沟机抛落的土块的均匀分布应满足当地农艺要求。 4.1.3 开沟作业完成后，沟形应完整，沟壁应整齐平滑。 4.1.4 作业过程中机器不能有漏油等污染环境的现象发生。 4.2 作业条件 开沟机械作业时的田间条件为：土壤类型为壤土、砂壤土或粘土；对不同的土壤类型，开沟机作业应在土壤适宜耕作状态下进行，即土壤绝对含水率为15%～25%。 4.3 作业质量指标 在4.2规定的作业条件下，开沟机械作业质量应符合表1的规定。 表1 开沟机械作业质量的指标 序号 | 项目 | 质量指标 1 | 开沟深度/cm | (1±0.1)H 2 | 开沟深度稳定性/(%) | ≥80 3 | 沟面宽度/cm | B1±1.5 4 | 沟底宽度/cm | B2±1.5 5 | 沟底浮土厚度/cm | ≤0.1H 6 | 畹面宽度/cm | B3±2.5 7 | 畹面宽度一致性/(%) | ≥80 8 | 开沟后碎土率/(%) | ≥55 注： H为符合当地农艺所要求的开沟深度，cm。 B1为符合当地农艺所要求的沟面宽度，cm。 B2为符合当地农艺所要求的沟底宽度，cm。 B3为符合当地农艺所要求的畹面宽度，cm。 5 作业质量检测方法 5.1 测量点和测量区的确定 5.1.1 测量点 在不同的开沟行程内，沿行程方向等间距地取5个点作为测量点。 5.1.2 测量区 以测基点为基准，沿畹面宽度方向上随机取一边长0.2m×0.2m的正方形区域为测量区。 5.2 各项作业指标的测量和计算 5.2.1 开沟深度 测量两个作业行程，每一行程长度应当不小于50m，沿行程方向等间距测5处，共测10处。测试前先清除沟底及抛落在沟旁的土块。在原地表与两沟壁交线之间放一直尺，测量沟底中心点到直尺的距离作为测量点开沟深度。结果按式（1）计算，开沟深度平均值即为所求开沟深度。 开沟深度平均值： h = Z_h / N (1) 式中： h —— 开沟深度平均值，cm； Z_h —— 各测量点开沟深度之和，cm； N —— 测量点个数。
