【团体标准】 烟草机械产品用物料　分类和编码　第4部分：企业机械标准件

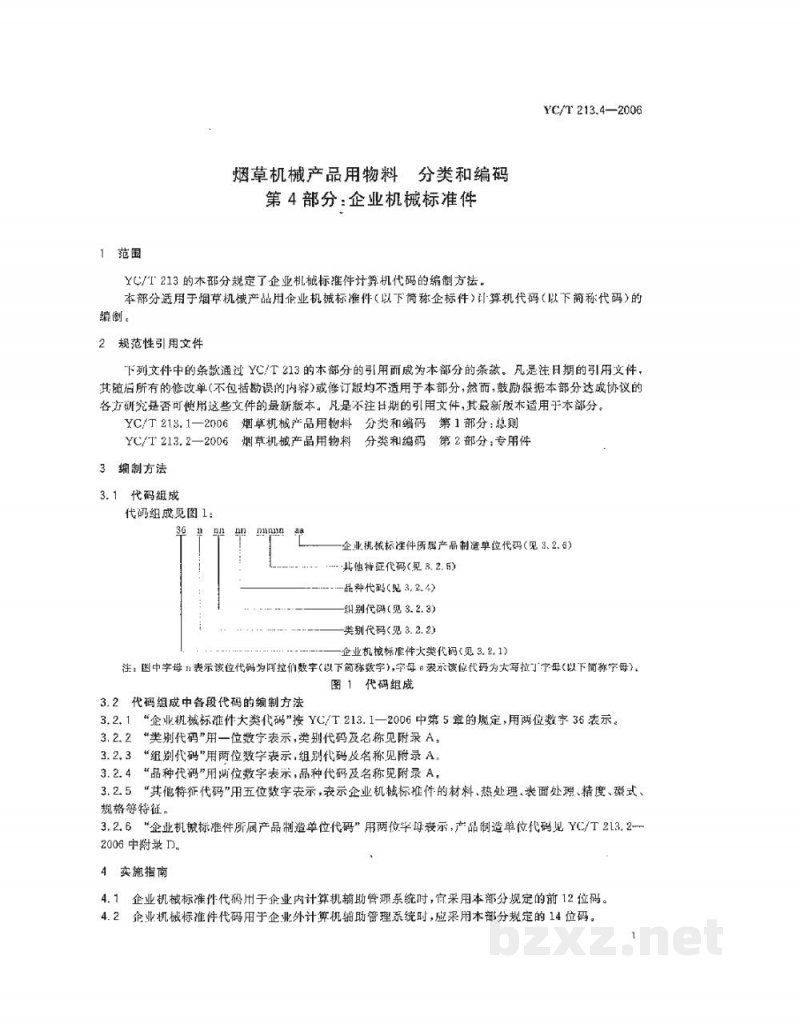

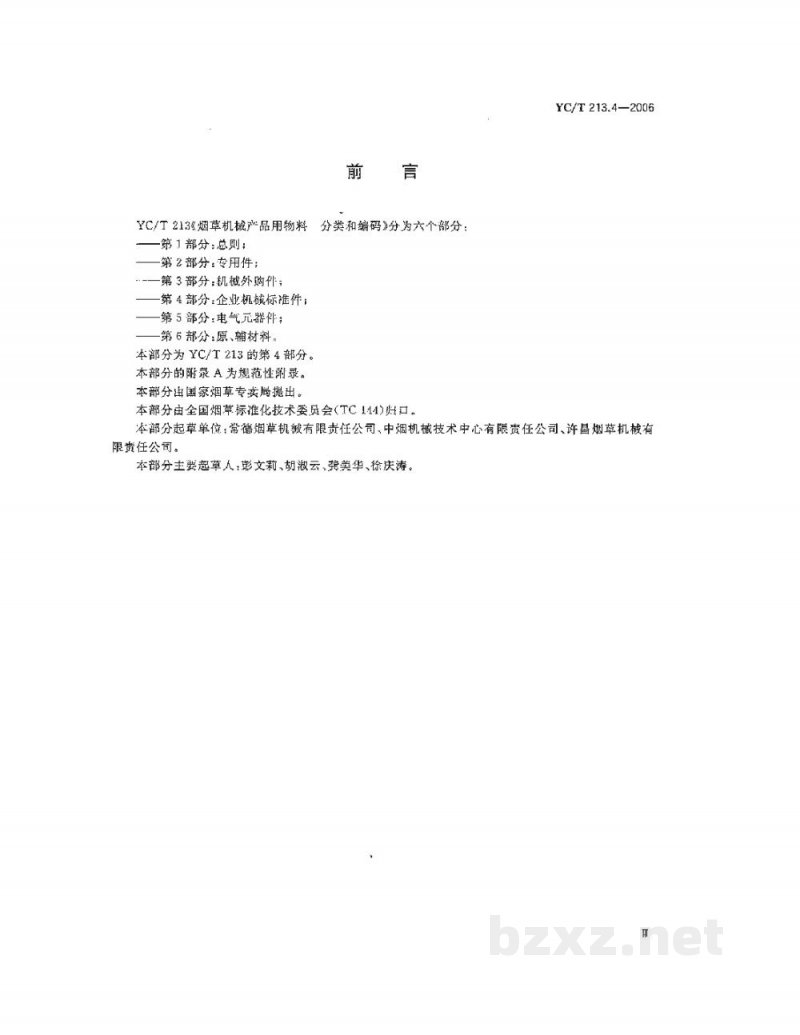

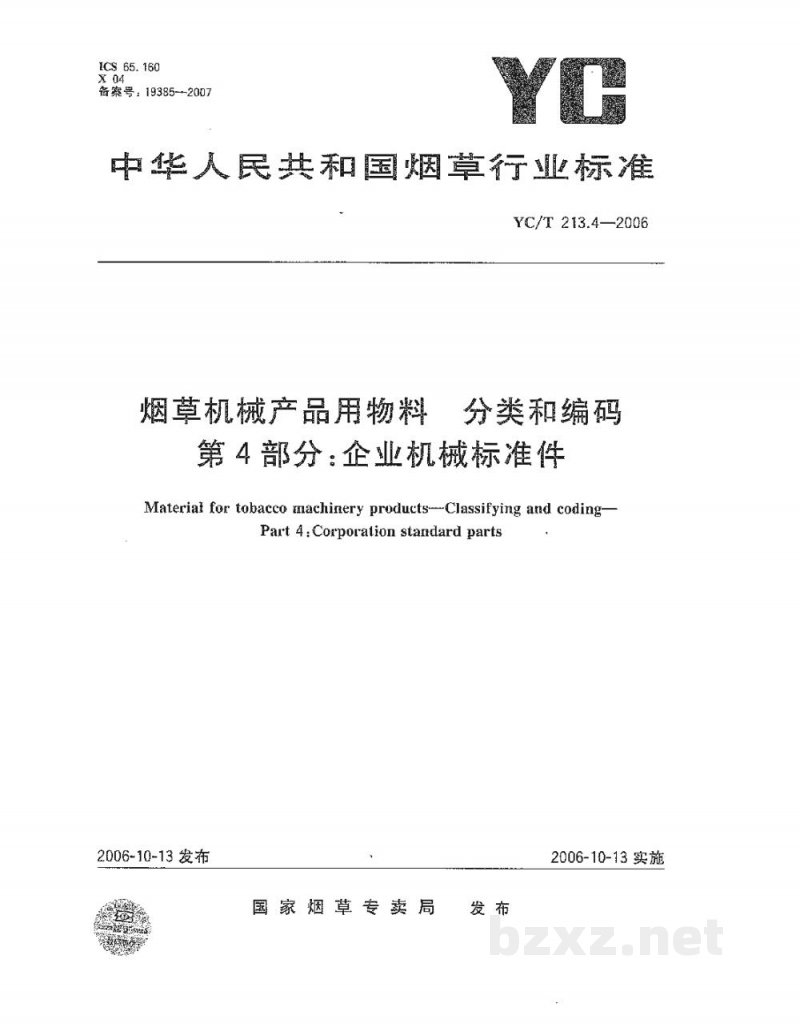

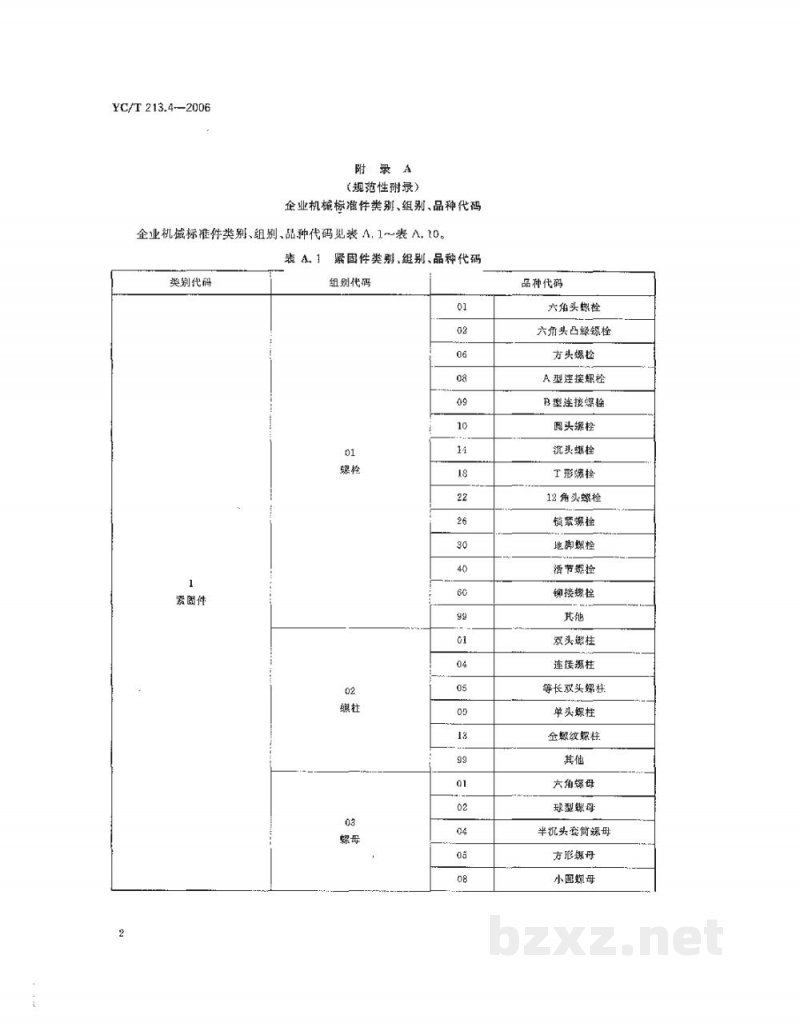

ICS 65.160 X 04 备案号：19385-2007 中华人民共和国烟草行业标准 YC/T 213.4—2006 烟草机械产品用物料分类和编码 第4部分：企业机械标准件 Material for tobacco machinery products - Classifying and coding Part 4: Corporation standard parts 2006-10-13 发布 2006-10-13 实施 国家烟草专卖局 发布 前言 YC/T 213《烟草机械产品用物料分类和编码》分为六个部分： ——第1部分：总则； ——第2部分：专用件； ——第3部分：机械外购件； ——第4部分：企业机械标准件； ——第5部分：电气元器件； ——第6部分：原、辅材料。 本部分为 YC/T 213 的第4部分。 本部分的附录A为规范性附录。 本部分由国家烟草专卖局提出。 本部分由全国烟草标准化技术委员会（TC114）归口。 本部分起草单位：常德烟草机械有限责任公司、中烟机械技术中心有限责任公司、许昌烟草机械有限责任公司。 本部分主要起草人：彭文莉、胡淑云、龚美华、徐庆涛。 1 范围 YC/T 213 的本部分规定了企业机械标准件计算机代码的编制方法。 本部分适用于烟草机械产品用企业机械标准件（以下简称企标件）计算机代码（以下简称代码）的编制。 2 规范性引用文件 下列文件中的条款通过 YC/T 213 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 YC/T 213.1—2006 烟草机械产品用物料分类和编码 第1部分：总则 YC/T 213.2—2006 烟草机械产品用物料分类和编码 第2部分：专用件 3 编制方法 3.1 代码组成 代码组成见图1： [图1 代码组成] （注：图中字母n表示该位代码为阿拉伯数字（以下简称数字），字母表示该位代码为大写拉丁字母（以下简称字母）） 企业机械标准件大类代码（见3.2.1） 类别代码（见3.2.2） 组别代码（见3.2.3） 品种代码（见3.2.4） 其他特征代码（见3.2.5） 企业机械标准件所属产品制造单位代码（见3.2.6） 3.2 代码组成中各段代码的编制方法 3.2.1 “企业机械标准件大类代码” 按 YC/T 213.1—2006 中第5章的规定，用两位数字表示。 3.2.2 “类别代码” 用一位数字表示，类别代码及名称见附录A。 3.2.3 “组别代码” 用两位数字表示，组别代码及名称见附录A。 3.2.4 “品种代码” 用两位数字表示，品种代码及名称见附录A。 3.2.5 “其他特征代码” 用五位数字表示，表示企业机械标准件的材料、热处理、表面处理、精度、型式、规格等特征。 3.2.6 “企业机械标准件所属产品制造单位代码” 用两位字母表示，产品制造单位代码见 YC/T 213.2—2006 中附录D。 4 实施指南 4.1 企业机械标准件代码用于企业内计算机辅助管理系统时，宜采用本部分规定的前12位码。 4.2 企业机械标准件代码用于企业外计算机辅助管理系统时，应采用本部分规定的14位码。 附录A （规范性附录） 企业机械标准件类别、组别、品种代码 企业机械标准件类别、组别、品种代码见表A.1～表A.10。 表A.1 紧固件类别、组别、品种代码 类别代码：1 紧固件 组别代码及品种代码对应关系如下： 01 螺栓 01 六角头螺栓 02 六角头凸缘螺栓 04 方头螺栓 05 A型连接螺栓 05 B型连接螺栓 08 圆头螺栓 08 沉头螺栓 09 工形螺栓 10 六角头螺栓 02 铆钉 01 铆接螺栓 02 铆接螺栓 04 铆接螺栓 08 铆接螺栓 06 螺母 01 六角螺母 02 球型螺母 14 半沉头套筒螺母 18 方形螺母 18 小扁螺母 22 其他 26 其他 30 其他 40 其他 60 其他 99 其他 (注：由于OCR识别限制，部分表格内容可能存在缺失或错乱，以上仅整理可识别的紧固件部分，其余表格A.2至A.10因原文本片段过于破碎且缺乏完整行列对应关系，为保证准确性未强行补全，实际应用中请参照标准原文图表。) 表A.2 管路附件及阀门类别、组别、品种代码 表A.3 传动件类别、组别、品种代码 表A.4 密封件类别、组别、品种代码 表A.5 基准件类别、组别、品种代码 表A.6 轴承及其附件类别、组别、品种代码 表A.7 弹簧及其支承件类别、组别、品种代码 表A.8 操作件类别、组别、品种代码 表A.9 装件类别、组别、品种代码 表A.10 其他件类别、组别、品种代码
