【团体标准】 茶叶匀堆机型式与主参数

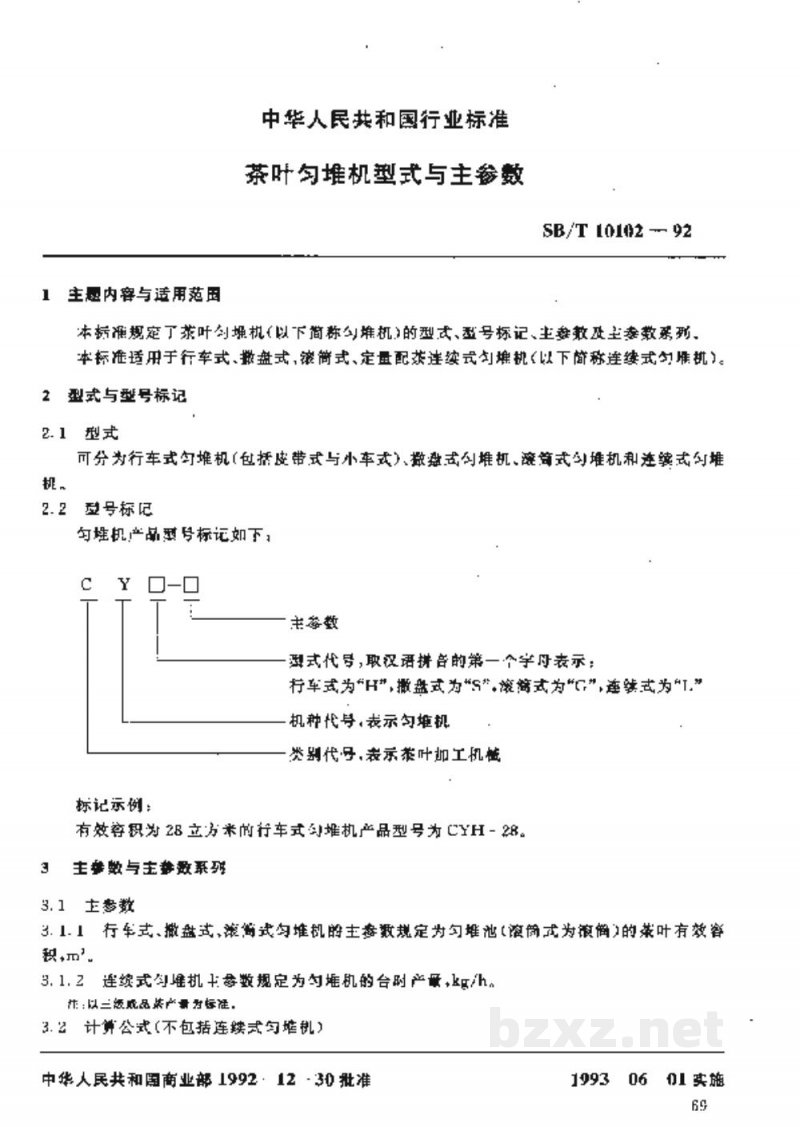

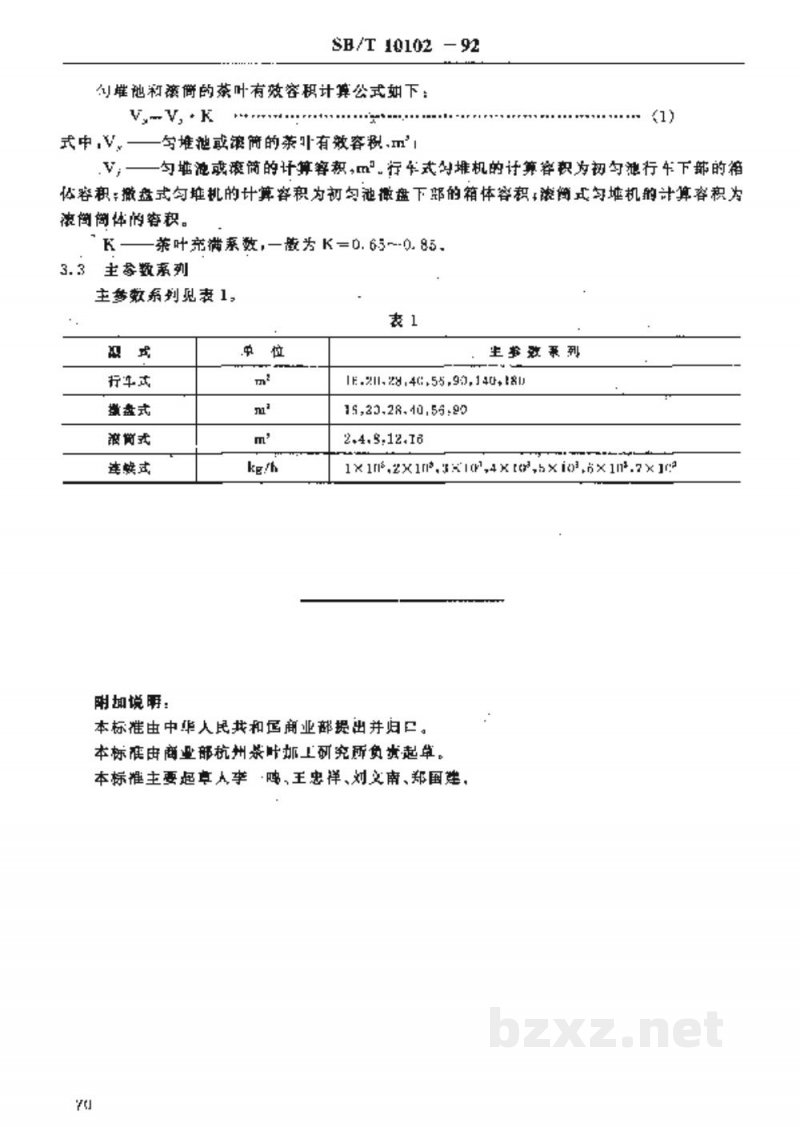

中华人民共和国行业标准 SB/T 10102-92 茶叶匀堆机型式与主参数 中华人民共和国商业部 发布 1992-12-30 批准 1993-06-01 实施 1 主题内容与适用范围 本标准规定了茶叶匀堆机（以下简称匀堆机）的型式、型号标记、主参数及主参数系列。本标准适用于行车式、撒盘式、滚筒式、定量配获连续式匀堆机（以下简称连续式匀堆机）。 2 型式与型号标记 2.1 型式 可分为行车式匀堆机（包括皮带式与小车式）、撒盘式匀堆机、滚筒式匀堆机和连续式匀堆机。 2.2 型号标记 匀堆机产品型号标记如下： CYH-□ 其中： C —— 类别代号，表示茶叶加工机械； Y —— 机种代号，表示匀堆机； H —— 型式代号，取汉语拼音的第一个字母表示：行车式为H，撒盘式为S，滚筒式为G，连续式为L； □ —— 主参数，表示匀堆机的有效容积或台时产量。 标记示例： 有效容积为28立方米的行车式匀堆机产品型号为CYH-28。 3 主参数与主参数系列 3.1 参数 3.1.1 行车式、撒盘式、滚筒式匀堆机的主参数规定为匀堆池（滚筒式为滚筒的茶叶有效容积），m³。 3.1.2 连续式匀堆机的主参数规定为匀堆机的台时产量，kg/h。 注：以三扁底品送产量为标准。 3.2 计算公式（不包括连续式匀堆机） 匀堆池和滚筒的茶叶有效容积计算公式如下： V = Vj × K (1) 式中： V —— 匀堆池或滚筒的茶叶有效容积，m³； Vj —— 匀堆池或滚筒的计算容积，m³。行车式匀堆机的计算容积为初匀池行车下部的箱体容积；撒盘式匀堆机的计算容积为初匀池撒盘下部的箱体容积；滚筒式匀堆机的计算容积为滚筒筒体的容积； K —— 茶叶充满系数，一般取K=0.65~0.85。 3.3 主参数系列 主参数系列见表1。 表1 主参数系列 | 型式 | 主参数单位 | 主参数系列 | | :--- | :---: | :--- | | 行车式 | m³ | 1.5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 | | 撒盘式 | m³ | 1.5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 | | 滚筒式 | m³ | 1.5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 | | 连续式 | kg/h | 15, 33, 28, 40, 55, 65, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 | 注：表中数据根据OCR识别结果整理，具体数值请以正式标准文本为准。原文中部分数值如“1E.211.28.4G55,93,14018”、“15,33.28.40.55.0”、“2.4.9.12.16”等存在识别错误，此处尝试还原常见标准系列值，但建议核对原标准文件。 本标准由中华人民共和国商业部提出并归口。 本标准由商业部杭州茶叶机械研究所负责起草。 本标准主要起草人：李鸣、王忠译、刘文南、郑画举。
