【团体标准】 茶叶平面圆筛机 技术条件

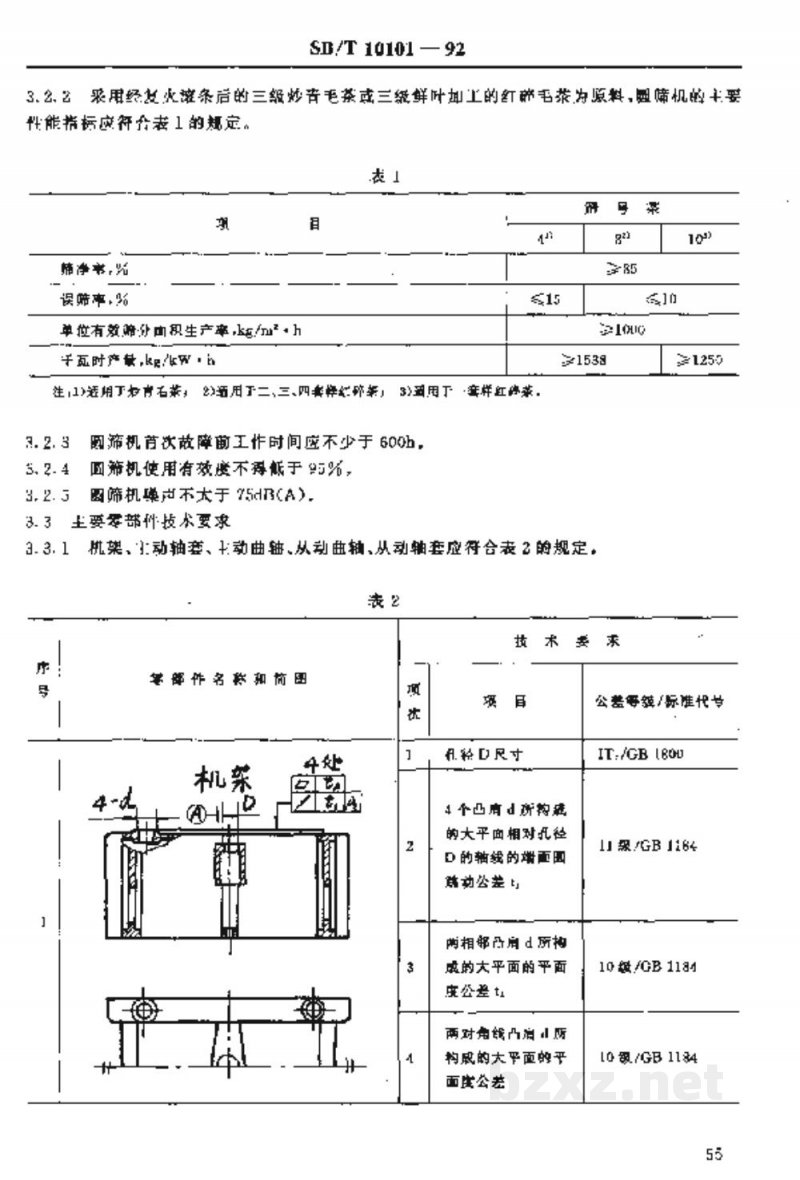

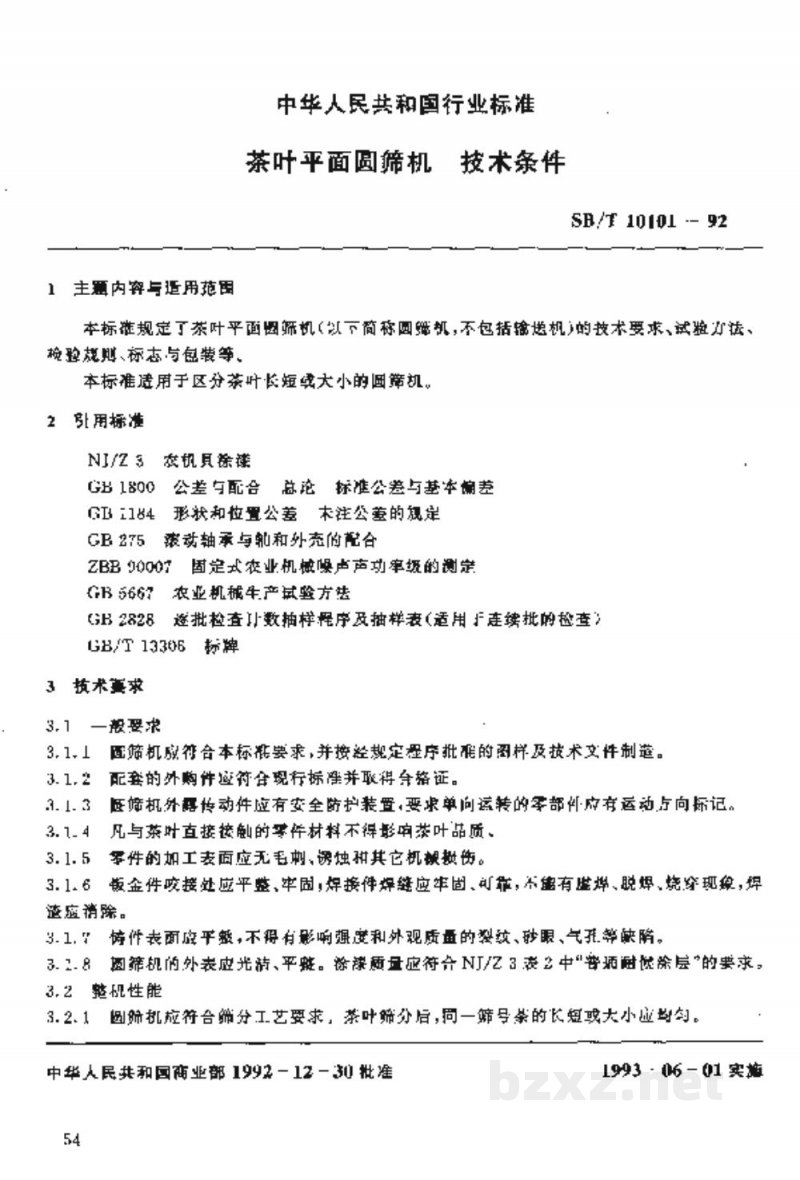

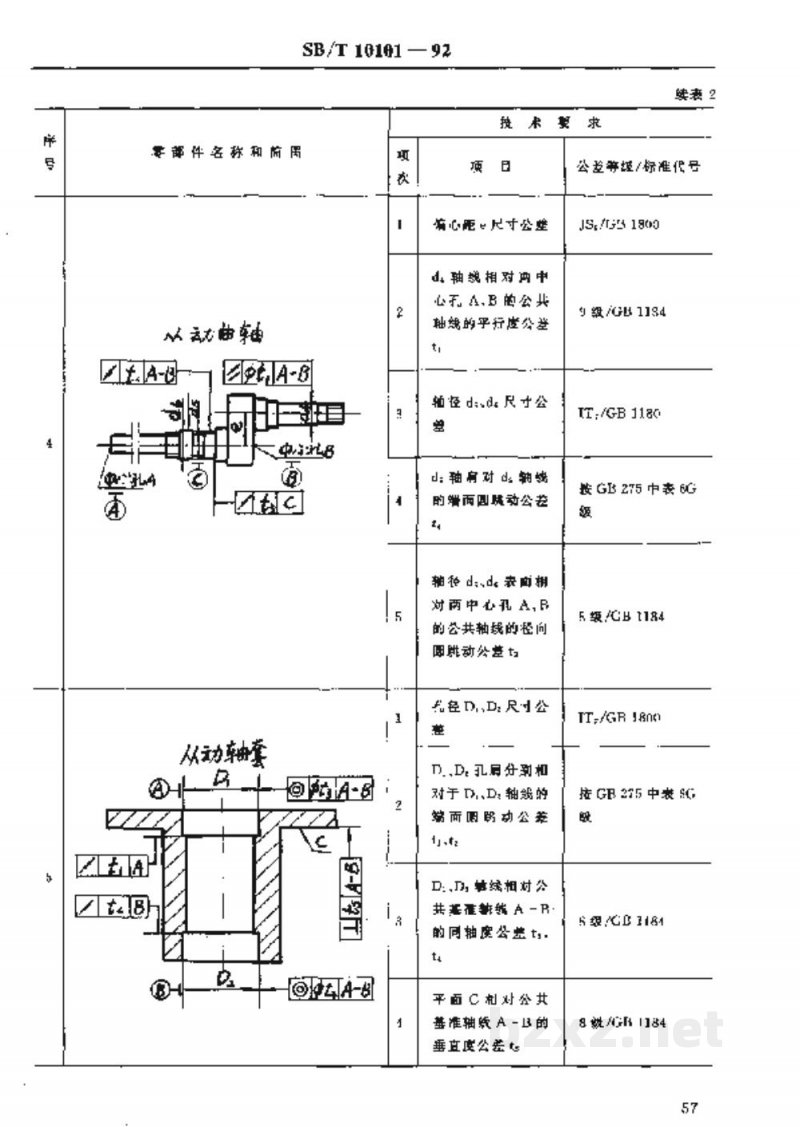

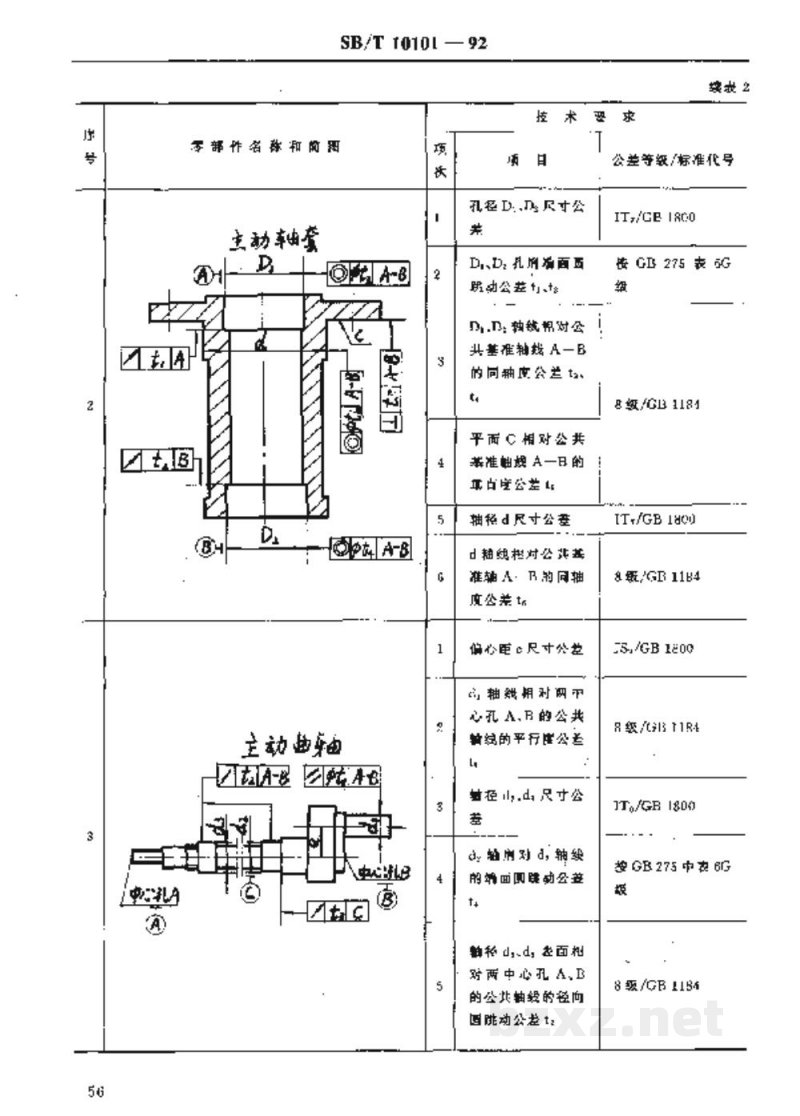

中华人民共和国行业标准 SB/T 10101-92 茶叶平面圆筛机技术条件 本标准规定了茶叶平面圆筛机（以下简称圆筛机，不包括输送机）的技术要求、试验方法、检验规则、标志与包装等。 本标准适用于区分茶叶长短或大小的圆筛机。 1 主题内容与适用范围 2 采用标准 NY/Z 3 农机具涂色 GB 100 公差与配合 总论 标准公差与基本偏差 GB 1184 形状和位置公差 未注公差的定义 GB 275 滚动轴承与轴和外壳的配合 ZBB 0007 定式农业机械噪声 声功率级的测定 GB 5667 农业机械生产试验方法 GB 2828 逐批检查数抽样程序及抽样表（适用于连续批的检查） GB/T 13306 标牌 3 技术要求 3.1 一般要求 圆筛机应符合本标准要求，并按规定程序批准的图样及技术文件制造。 配套的外购件应符合现行标准并取得合格证。 圆筛机外露传动件应有安全防护装置，要求单向运转的零部件应有运动方向标记。 凡与茶叶直接接触的零件材料不应影响茶叶品质。 零件的加工表面应无毛刺、锈蚀及其他机械损伤。锻件咬接处应平整、牢固，焊接件焊缝应牢固、可靠，不留有虚焊、脱焊、烧穿现象，焊渣应清除。 铸件表面应平整，不得有影响强度和外观质量的裂纹、砂眼、气孔等缺陷。 圆筛机的外表应光洁、平直。涂漆层应符合 NY/Z 3 表 2 中“普通耐候涂层”的要求。 3.2 整机性能 圆筛机应符合工艺要求，茶叶筛分后，同一筛号茶的长短或大小应均匀。 采用经杀青揉条后的三级炒青毛茶或三级鲜叶加工的红碎茶为原料，筛机的主要性能指标应符合表 1 的规定。 表 1 主要性能指标 误筛率，%：≤10 单位有效筛面面积生产率，kg/(m²·h)：≥102 千瓦时产量，kg/kW·h：≥85 注：1）适用于炒青名茶；2）适用于二、三、四级红碎茶；3）适用于袋泡茶红碎茶。 圆筛机两次故障前工作时间应不少于 600h。 圆筛机使用有效感度不得低于 95%。 圆筛机噪声不大于 75dB(A)。 3.3 主要零部件技术要求 机架、主动轴、主动曲轴、从动曲轴、从动轴套应符合表 2 的规定。 表 2 主要零部件技术要求 序号 | 零部件名称和简图 | 项目 | 要求 | 公差等级/标准代号 1 | 机架 | 平面 C 相对于直径 D 的轴线的端面圆跳动公差 | 0.05 | 8级/GB 1184 | | | 两相部凸肩 d 构成的大平面的平面度公差 t | 0.05 | 8级/GB 1184 | | | 两对角线凸肩构成的大平面的平面度公差 | 0.10 | 8级/GB 1184 | | | D 尺寸公差 | - | IT8/GB 1800 | | | d 轴线相对公共基准轴线 A-B 的同轴度公差 | - | 8级/GB 1184 2 | 主动轴套 | 孔径 D 尺寸公差 | - | IT8/GB 1800 | | | D1、D2 孔端面面对公共基准轴线 A-B 的端面圆跳动公差 t1、t2 | 0.02 | 按 GB 275 中表 6G 级 | | | 孔径 d 尺寸公差 | - | IT7/GB 1800 | | | d 轴线相对公共基准轴线 A-B 的同轴度公差 t3 | 0.01 | 8级/GB 1184 3 | 主动曲轴 | 偏心距尺寸公差 | ±0.05 | - | | | 轴相对中心孔 A、B 的公共轴线的平行度公差 | 0.05 | 8级/GB 1184 | | | 径 D 尺寸公差 | - | IT7/GB 1800 | | | d 相对 d1 轴线的端面圆跳动公差 t4 | 0.02 | 按 GB 275 中表 6G 级 | | | d1 面相对两中心孔 A、B 的公共轴线的径向圆跳动公差 t5 | 0.02 | 8级/GB 1184 4 | 从动曲轴 | 偏心距尺寸公差 | ±0.05 | - | | | d1 轴线相对两中心孔 A、B 的公共轴线的平行度公差 t6 | 0.05 | 8级/GB 1184 | | | 径 d 尺寸公差 | - | IT7/GB 1800 | | | d 轴线相对 d1 轴线的端面圆跳动公差 t7 | 0.02 | 按 GB 275 中表 6G 级 | | | 轴径 d 表面相对两中心孔 A、B 的公共轴线的径向圆跳动公差 t8 | 0.02 | 8级/GB 1184 5 | 从动轴套 | 径 D 尺寸公差 | - | IT8/GB 1800 | | | D1、D2 端面相对 d1、d2 轴的端面圆跳动公差 yt | 0.02 | 按 GB 275 中表 6G 级 | | | D1、D2 轴线相对公共基准轴线 A-B 的同轴度公差 t9、t10 | 0.05 | 8级/GB 1184 | | | 平面 C 相对公共基准轴线 A-B 的垂直度公差 | 0.05 | 8级/GB 1184 注：表中“G 级”指配合等级，具体数值参照相应国标表 6。
