【团体标准】果园轨道运输机

本网站发布时间： 2026-08-18 21:24:56

T/HNNJ0002-2020
现行
　
↓ 点击下载此标准

基本信息

标准号：
T/HNNJ 0002-2020
标准名称：
果园轨道运输机
标准类别：
团体标准
标准状态：
现行
发布日期：
2020-12-09
实施日期：
2020-12-09
出版语种：
简体中文
下载格式：
.zip.pdf
下载大小：
0.00 bytes

手机扫码下载更方便

标准分类号

标准ICS号：
65.060.10

关联标准

出版信息

其他信息

起草人：
龚洵迪、曾文进、张利峰、刘祖礼、邓彦培、谢志清、蔡海波、刘跃桥
起草单位：
湖南邦升机械检测中心、长沙恒牛农业科技有限公司、耒阳市兴农牧业有限公司、怀化市正泰农机装备有限公司、湖南农友机械集团有限公司、湖南省农机事务中心
归口单位：
湖南省农业机械与工程学会
提出单位：
湖南省农业机械与工程学会
发布部门：
湖南省农业机械与工程学会

标准简介/下载

点击下载

标准简介：

术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标牌、交付、运输和贮存等。

标准内容

部分标准内容：

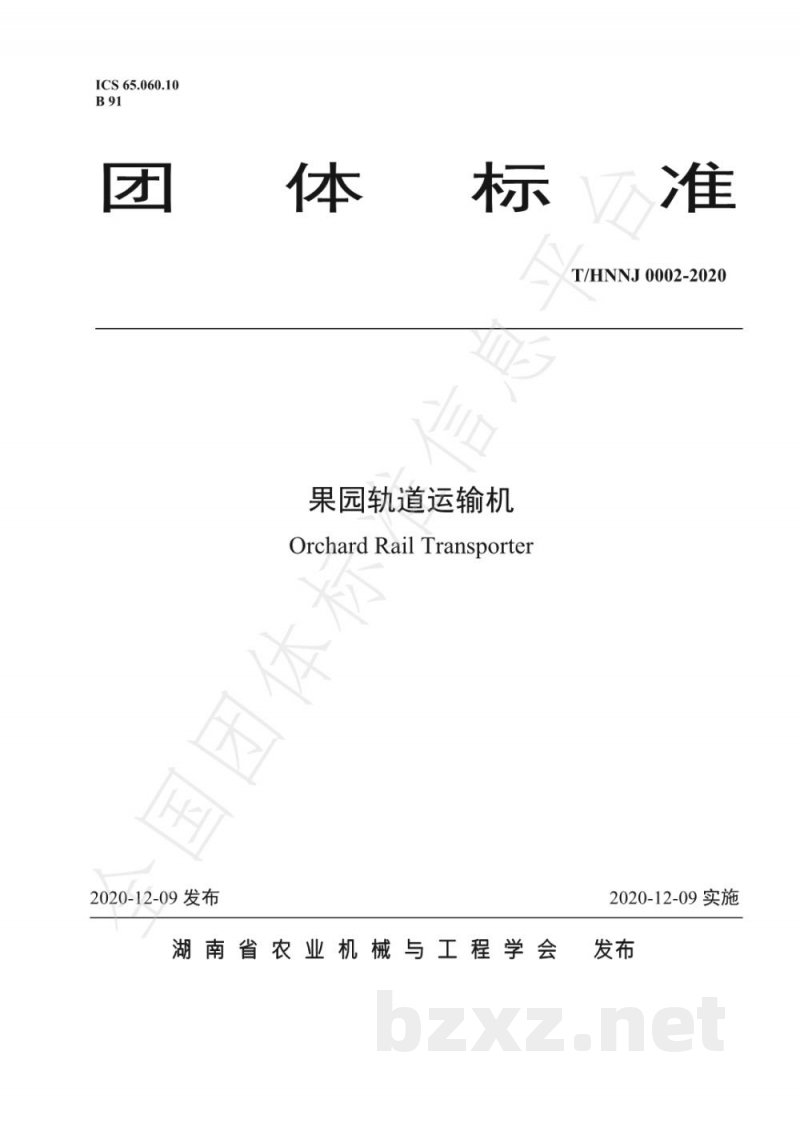

ICS65.060.10
1体标
T/HNNJ0002-2020
果园轨道运输机
国团体标
OrchardRailTransporter
2020-12-09发布
2020-12-09实施

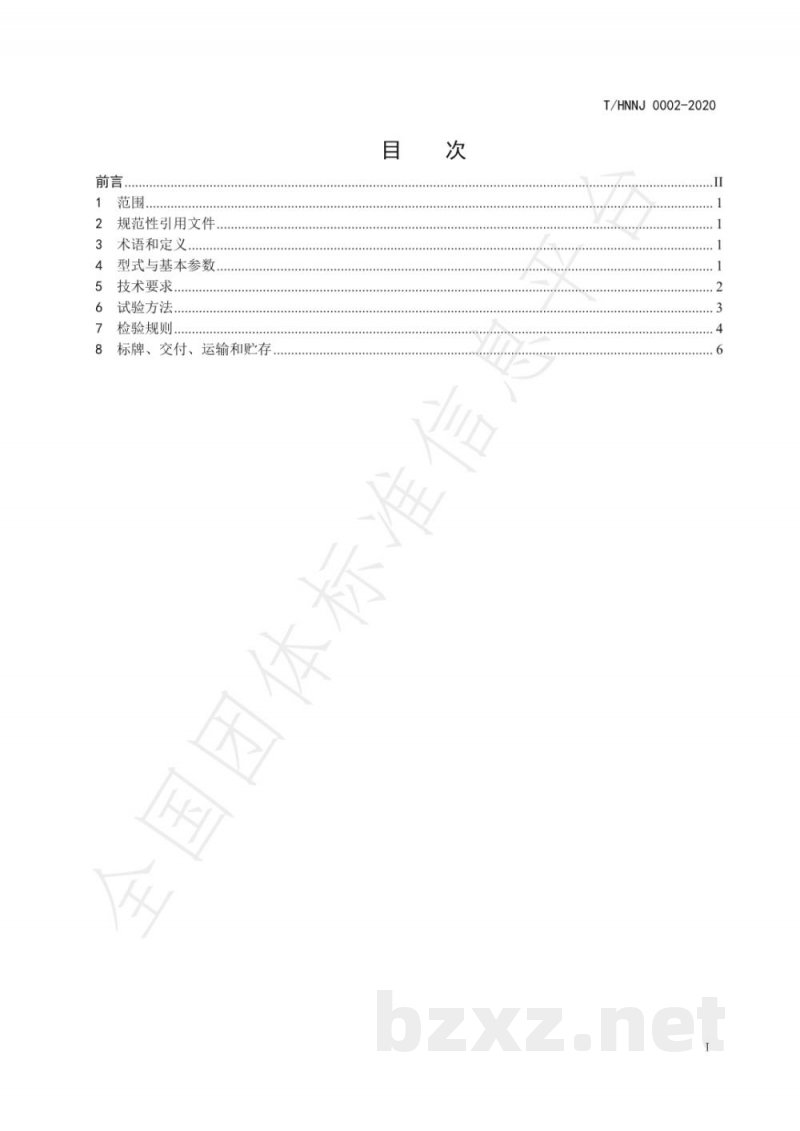

湖南省农业机械与工程学会发布前言
规范性引用文件
术语和定义
型式与基本参数
技术要求..
试验方法。
检验规则
标牌、交付、运输和贮存
全国团体标准信
T/HNNJ0002-2020
T/HNNJ0002-2020

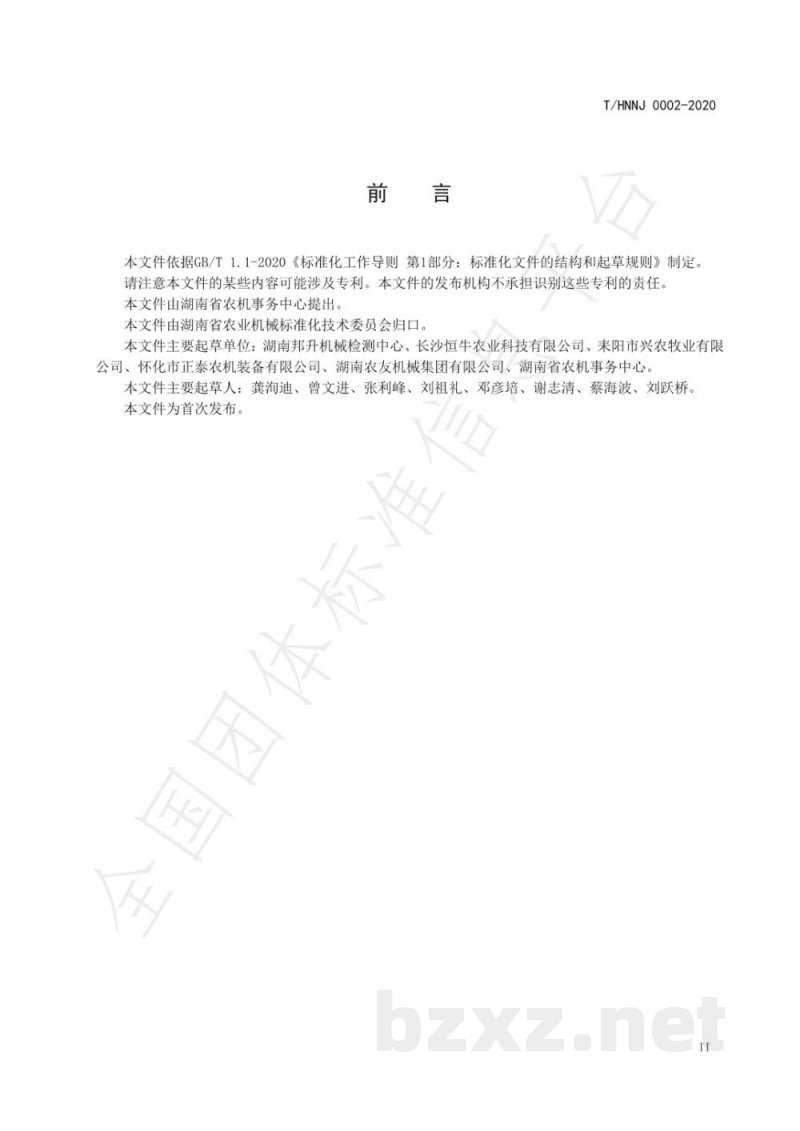

本文件依据GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》制定。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由湖南省农机事务中心提出。本文件由湖南省农业机械标准化技术委员会归口。本文件主要起草单位：湖南邦升机械检测中心、长沙恒牛农业科技有限公司、未阳市兴农牧业有限公司、怀化市正泰农机装备有限公司、湖南农友机械集团有限公司、湖南省农机事务中心。全国团体标准信
本文件主要起草人：龚沟迪、曾文进、张利峰、刘祖礼、邓彦培、谢志清、蔡海波、刘跃桥。本文件为首次发布。

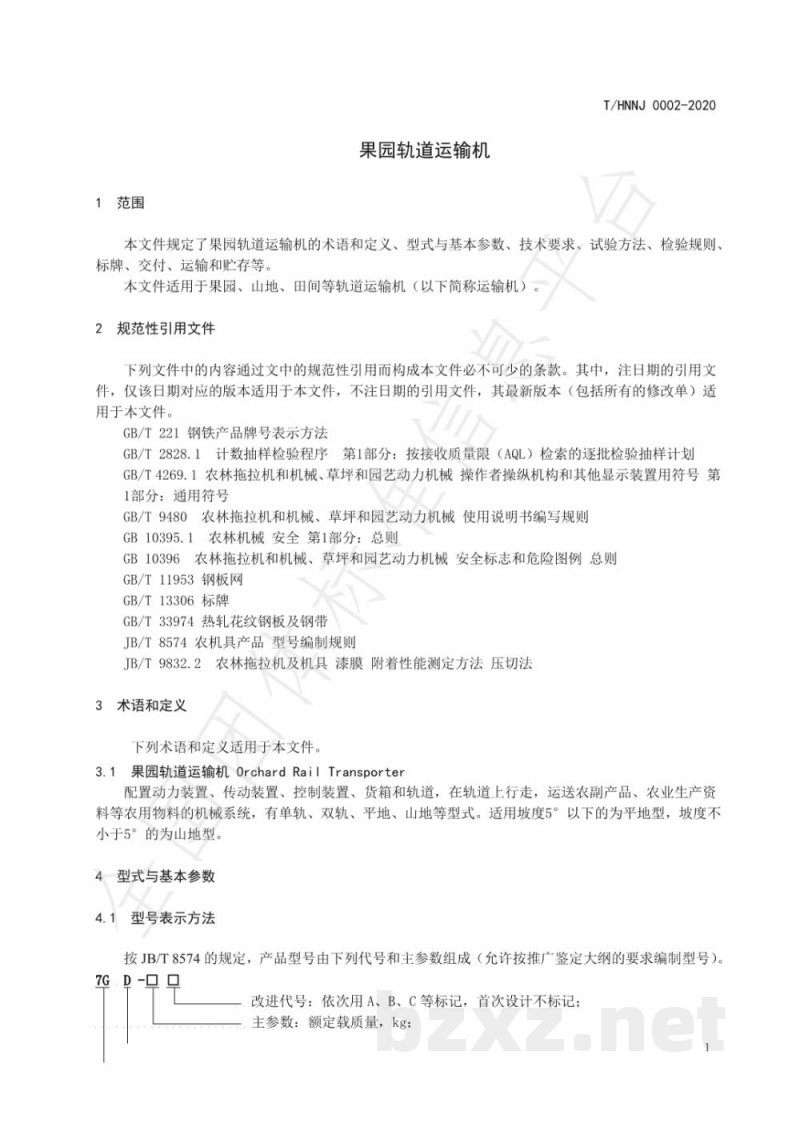

1范围
果园轨道运输机
T/HNNJ0002-2020
本文件规定了果园轨道运输机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标牌、交付、运输和贮存等。
本文件适用于果园、山地、田间等轨道运输机（以下简称运输机）2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T221钢铁产品牌号表示方法
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号
GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB10395.1农林机械安全第1部分：总则GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图例总则GB/T11953钢板网
GB/T13306标牌
GB/T33974热轧花纹钢板及钢带
JB/T8574农机具产品型号编制规则JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法3术语和定义
下列术语和定义适用于本文件。果园轨道运输机OrchardRaiiTransporter3.1
配置动力装置、传动装置、控制装置、货箱和轨道，在轨道上行走，运送农副产品、农业生产资料等农用物料的机械系统，有单轨、双轨、平地、山地等型式。适用坡度5。以下的为平地型，坡度不小于5°的为山地型。
4型式与基本参数
型号表示方法
按JB/T8574的规定，产品型号由下列代号和主参数组成（允许按推广鉴定大纲的要求编制型号）。7G
改进代号：依次用A、B、C等标记，首次设计不标记；主参数：额定载质量，kg；

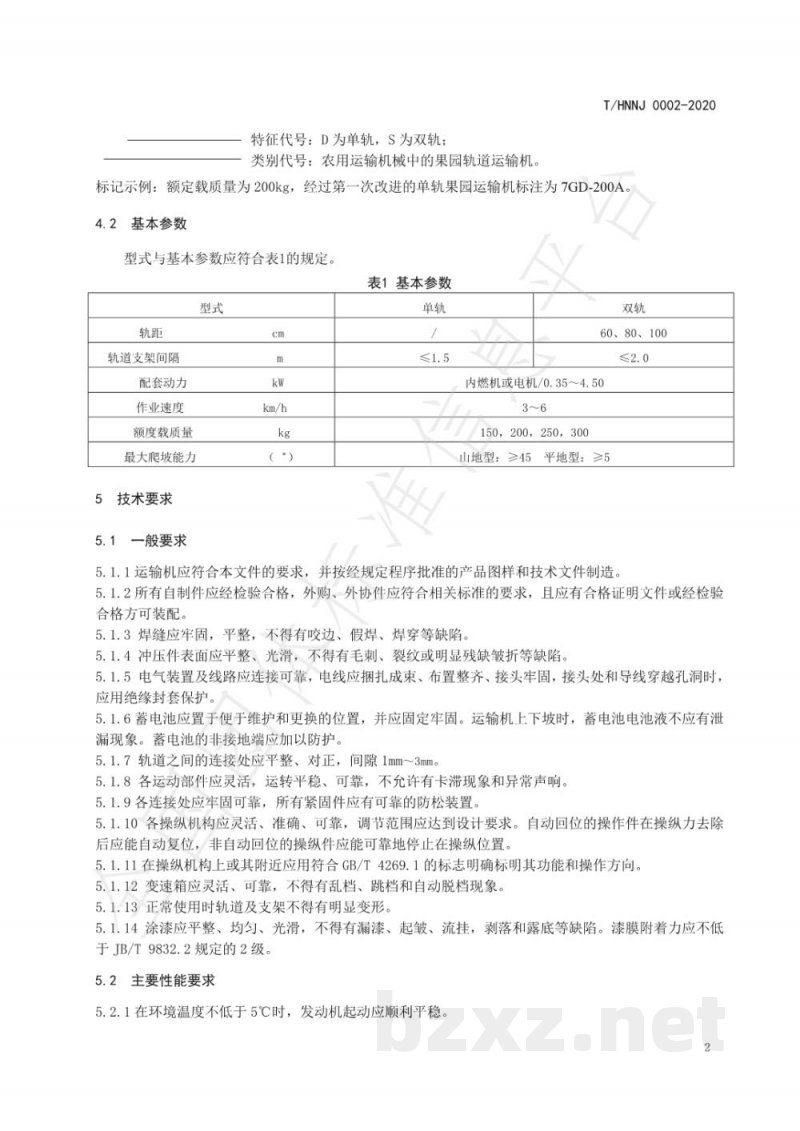

特征代号：D为单轨，S为双轨；类别代号：农用运输机械中的果园轨道运输机。T/HNNJ0002-2020
标记示例：额定载质量为200kg，经过第一次改进的单轨果园运输机标注为7GD-200A。4.2基本参数
型式与基本参数应符合表1的规定。表1基本参数
轨道支架间隔
配套动力
作业速度
额度载质量
最大爬坡能力
5技术要求
5.1一般要求
60、80、100
内燃机或电机/0.35~4.50
150,200，250，300
山地型：≥45平地型：≥5
5.1.1运输机应符合本文件的要求，并按经规定程序批准的产品图样和技术文件制造5.1.2所有自制件应经检验合格，外购、外协件应符合相关标准的要求，且应有合格证明文件或经检验合格方可装配。
5.1.3焊缝应牢固，平整，不得有咬边、假焊、焊穿等缺陷。5.1.4冲压件表面应平整、光滑，不得有毛刺、裂纹或明显残缺皱折等缺陷。5.1.5电气装置及线路应连接可靠，电线应捆扎成束、布置整齐、接头牢固，接头处和导线穿越孔洞时，应用绝缘封套保护。
5.1.6蓄电池应置于便于维护和更换的位置，并应固定牢固。运输机上下坡时，蓄电池电池液不应有泄漏现象。蓄电池的非接地端应加以防护。5.1.7轨道之间的连接处应平整、对正，间隙1mm~3mm。5.1.8各运动部件应灵活，运转平稳、可靠，不允许有卡滞现象和异常声响，5.1.9各连接处应牢固可靠，所有紧固件应有可靠的防松装置。5.1.10各操纵机构应灵活、准确、可靠，调节范围应达到设计要求。自动回位的操作件在操纵力去除后应能自动复位，非自动回位的操纵件应能可靠地停止在操纵位置。5.1.11在操纵机构上或其附近应用符合GB/T4269.1的标志明确标明其功能和操作方向。5.1.12变速箱应灵活、可靠，不得有乱档、跳档和自动脱档现象。5.1.13正常使用时轨道及支架不得有明显变形。5.1.14涂漆应平整、均匀、光滑，不得有漏漆、起皱、流挂，剃落和露底等缺陷。漆膜附着力应不低于JB/T9832.2规定的2级。
5.2主要性能要求
5.2.1在环境温度不低于5℃时，发动机起动应顺利平稳。2
