【其他行业标准】 额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽电线

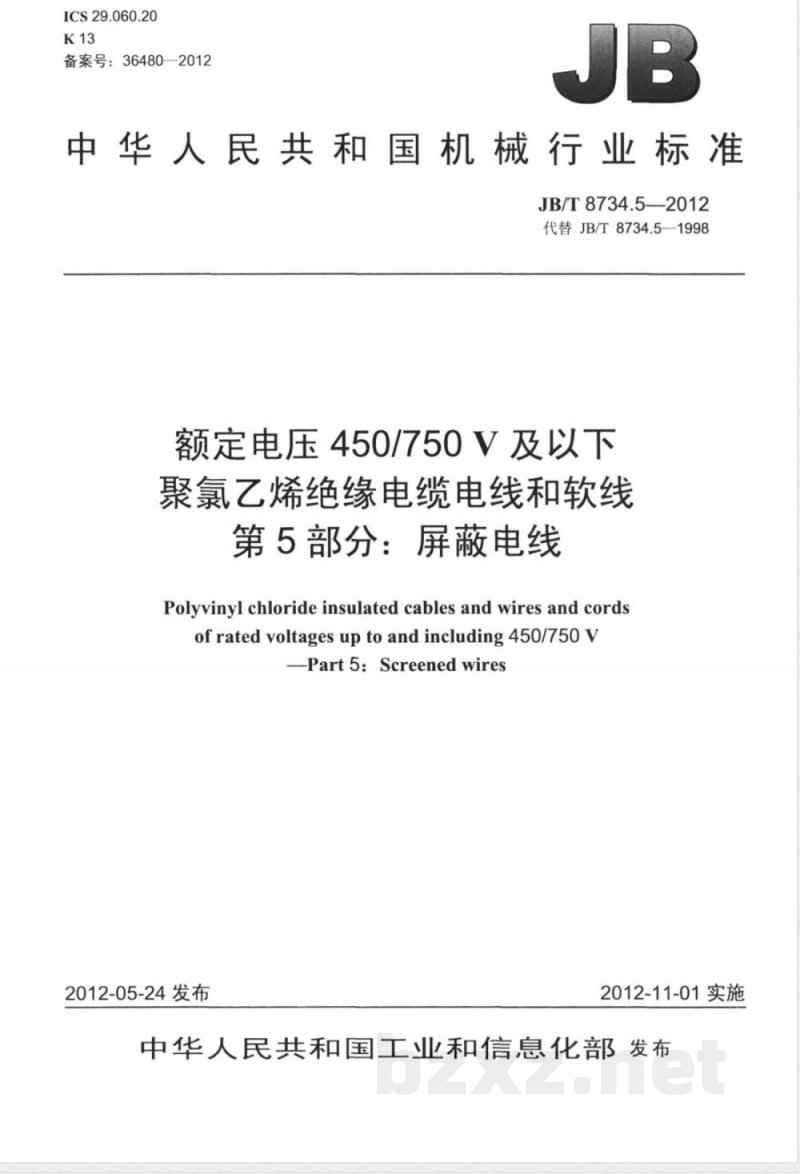

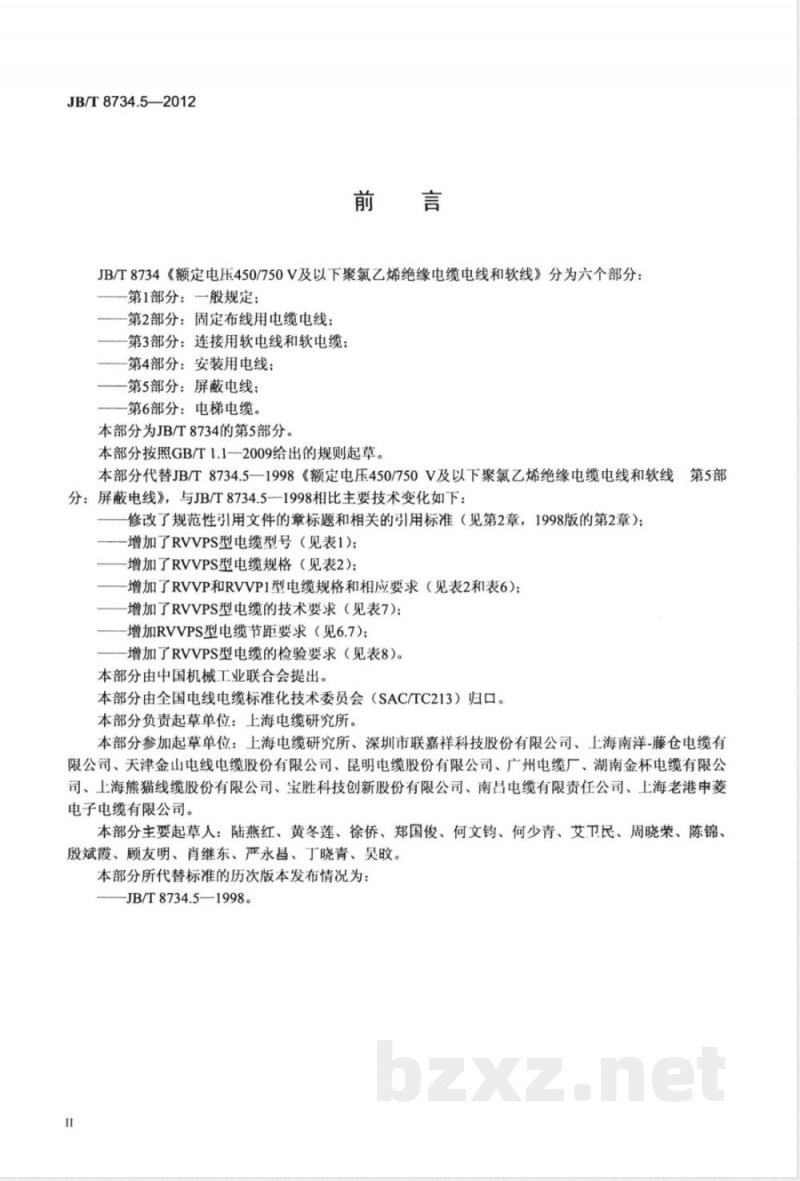

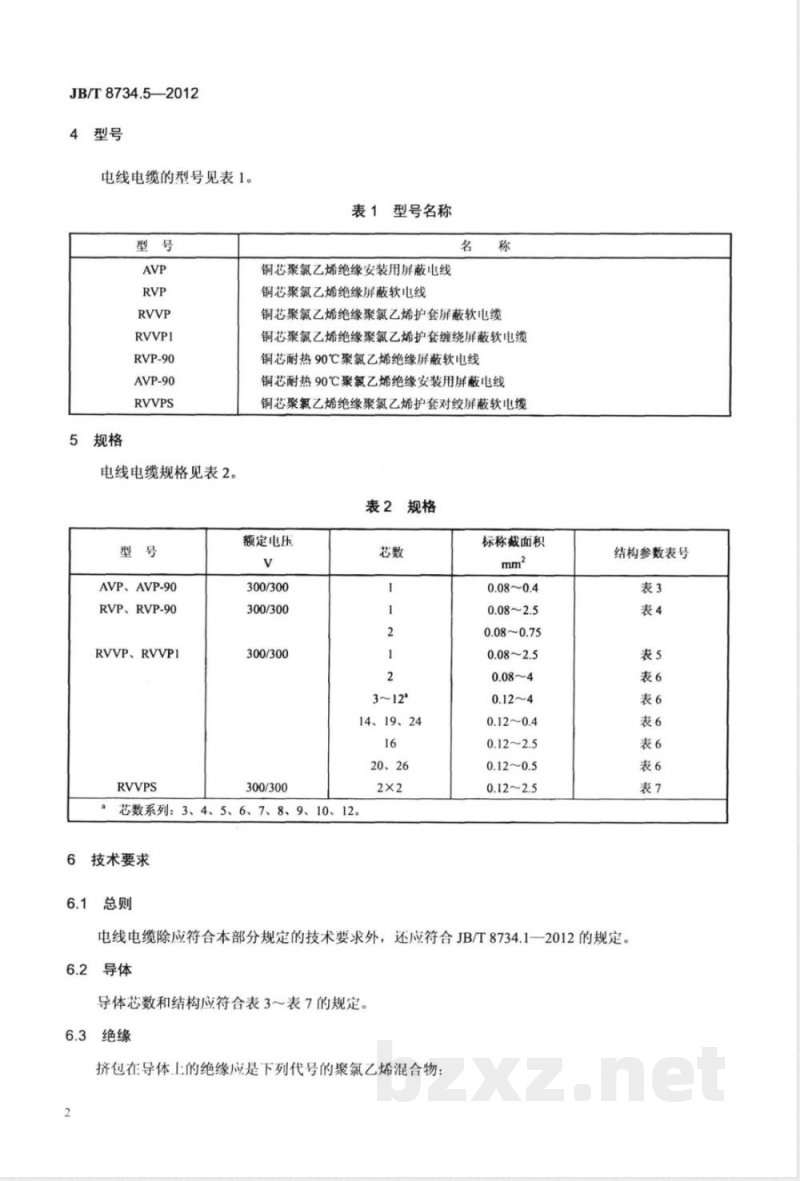

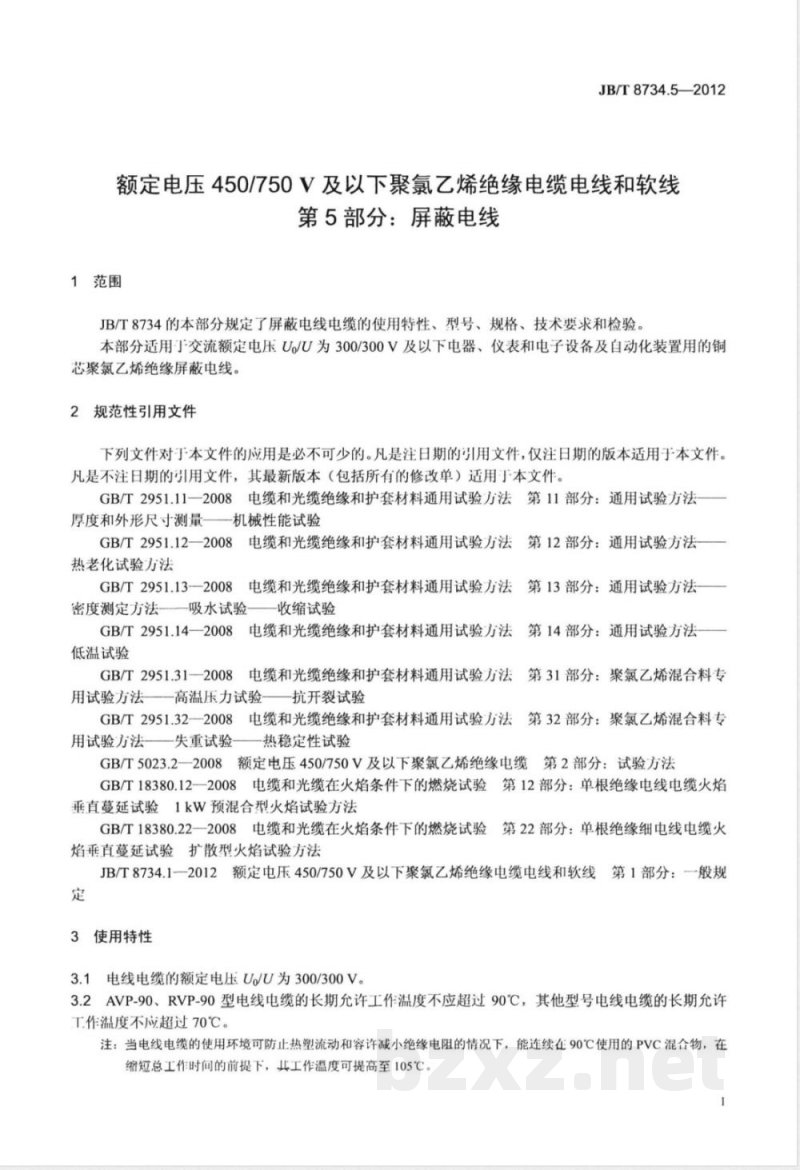

ICS 29.060.20 K13 备案号：36480—2012 JB 中华人民共和国机械行业标准 JB/T 8734.5—2012 代替 JB/T 8734.5—1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽电线 Polyvinyl chloride insulated cables and wires and cords of rated voltages up to and including 450/750V — Part 5: Screened wires 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分： 第1部分：一般规定； 第2部分：固定布线用电缆电线； 第3部分：连接用软电线和软电缆； 第4部分：安装用电线； 第5部分：屏蔽电线； 第6部分：电梯电缆。 本部分为JB/T 8734的第5部分。 本部分按照GB/T 1.1—2009规则起草。 本部分代替JB/T 8734.5—1998，主要技术变化如下： 1. 修改规范性引用文件； 2. 增加RVVPS型电缆型号及规格； 3. 增加RVVP、RVVP1型电缆规格及要求； 4. 增加RVVPS型技术要求及节距要求； 5. 增加检验要求。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所等多家单位。 1 范围 本部分规定了屏蔽电线的使用特性、型号、规格、技术要求和检验。 适用于交流额定电压U/U为300/300V及以下电器、仪表、电子设备及自动化装置用铜芯聚氯乙烯绝缘屏蔽电线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 2951.11—2008 电缆绝缘和护套材料试验方法——尺寸测量及机械性能试验 GB/T 2951.12—2008 热老化试验方法 GB/T 2951.13—2008 密度测定、吸水及收缩试验 GB/T 2951.14—2008 低温试验 GB/T 2951.31—2008 聚氯乙烯混合料专用试验方法等 3 使用特性 （原文涉及使用环境及电气性能要求，保持标准适用范围规定） 4 型号与规格 屏蔽电线型号包括：AVP、AVP-90、RVP、RVP-90、RVVP、RVVP1、RVVPS等。 主要规格为300/300V铜芯聚氯乙烯绝缘屏蔽电线。 5 技术要求 5.1 总则：电线应符合本标准规定的性能要求。 5.2 导体：采用铜导体，应符合相关标准。 5.3 绝缘：采用聚氯乙烯材料，应具有规定的电气与机械性能。 5.4 绝缘线芯成缆：应结构均匀、紧密。 5.5 屏蔽：屏蔽层应连续、覆盖良好。 5.6 护套：采用PVC护套材料，性能符合要求。 5.7 外形尺寸：应符合各型号规定的尺寸范围。 6 检验 电线需进行型式试验及出厂检验，包括： 导体电阻、绝缘电阻、耐压试验、尺寸测量、老化性能等。 表1 型号名称（概述） AVP、RVP、RVVP、RVVPS等不同结构屏蔽电线型号对应不同用途。 表2 规格（概述） 规定不同型号对应导体截面及结构范围。 表3～表7 分别规定不同型号（AVP、RVP、RVVP、RVVPS等）的结构参数、屏蔽方式及护套要求。 表8 检验项目 包括电气性能、机械性能及结构尺寸检验项目。
