【其他行业标准】 额定电压450/750V及以下橡皮绝缘软线和软电缆 第3部分：橡皮绝缘编织软电线

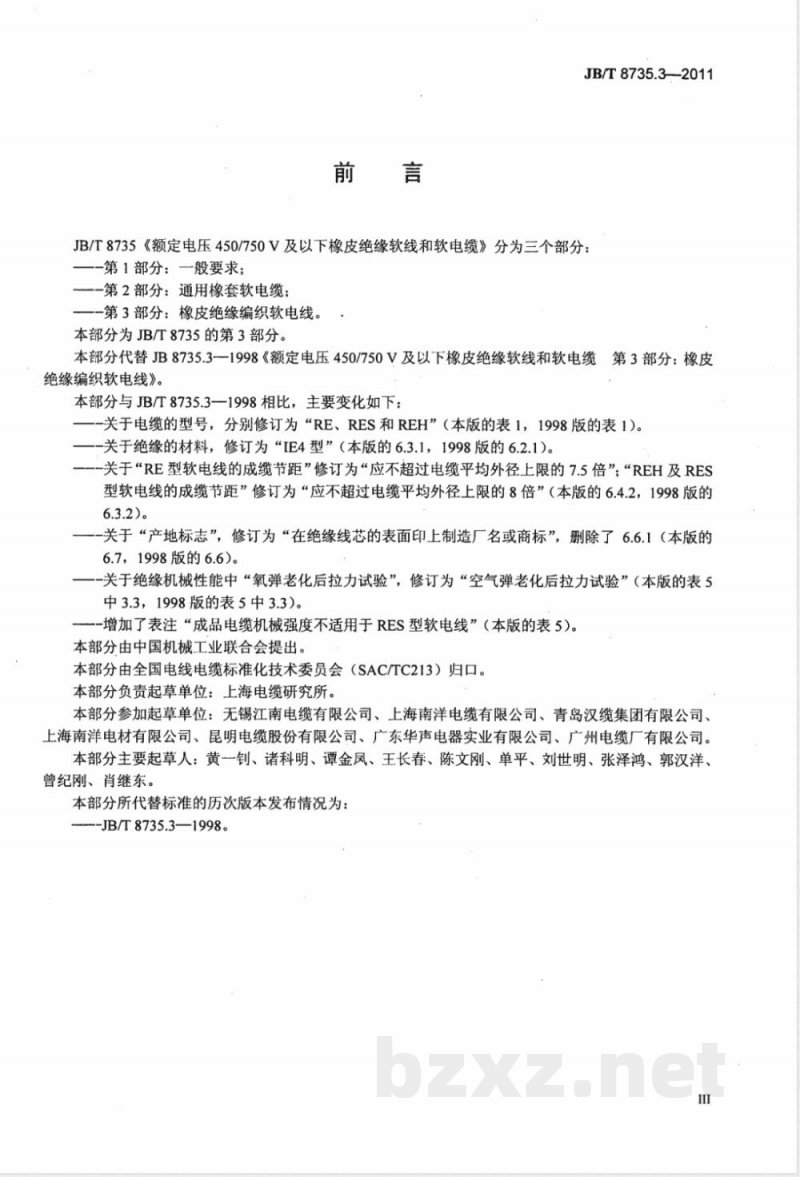

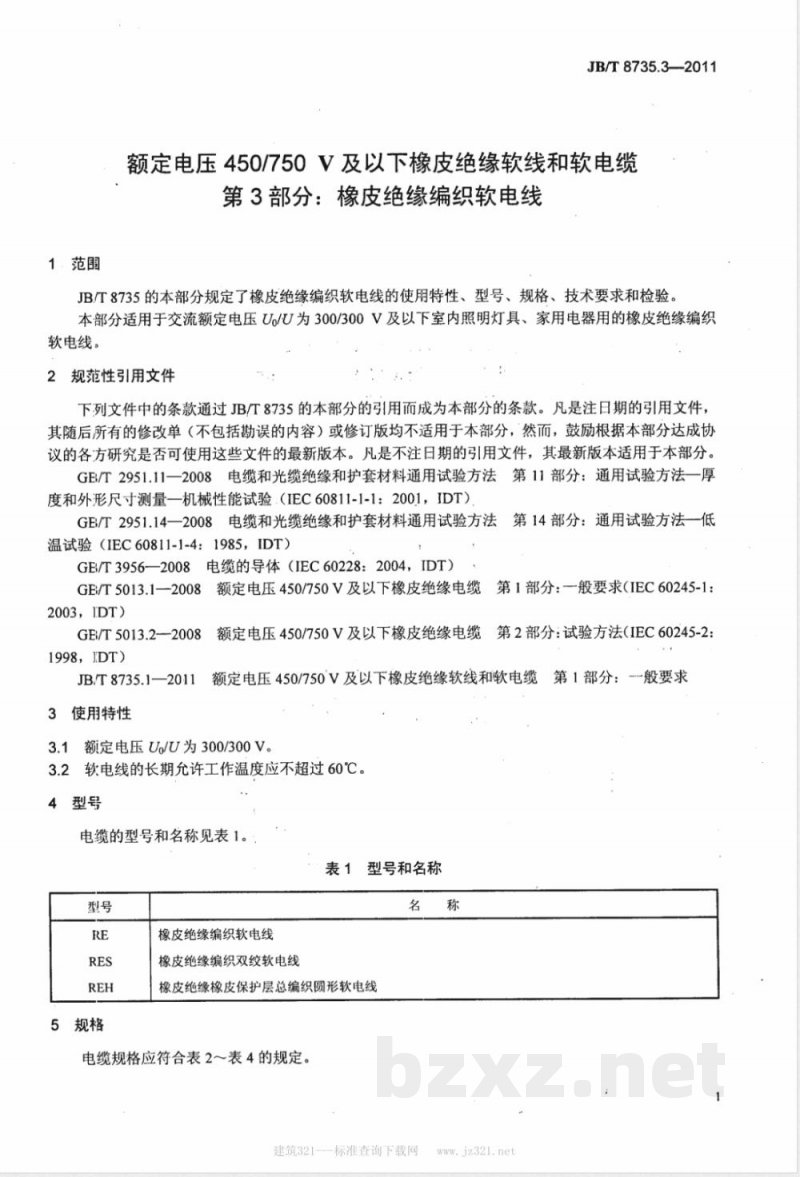

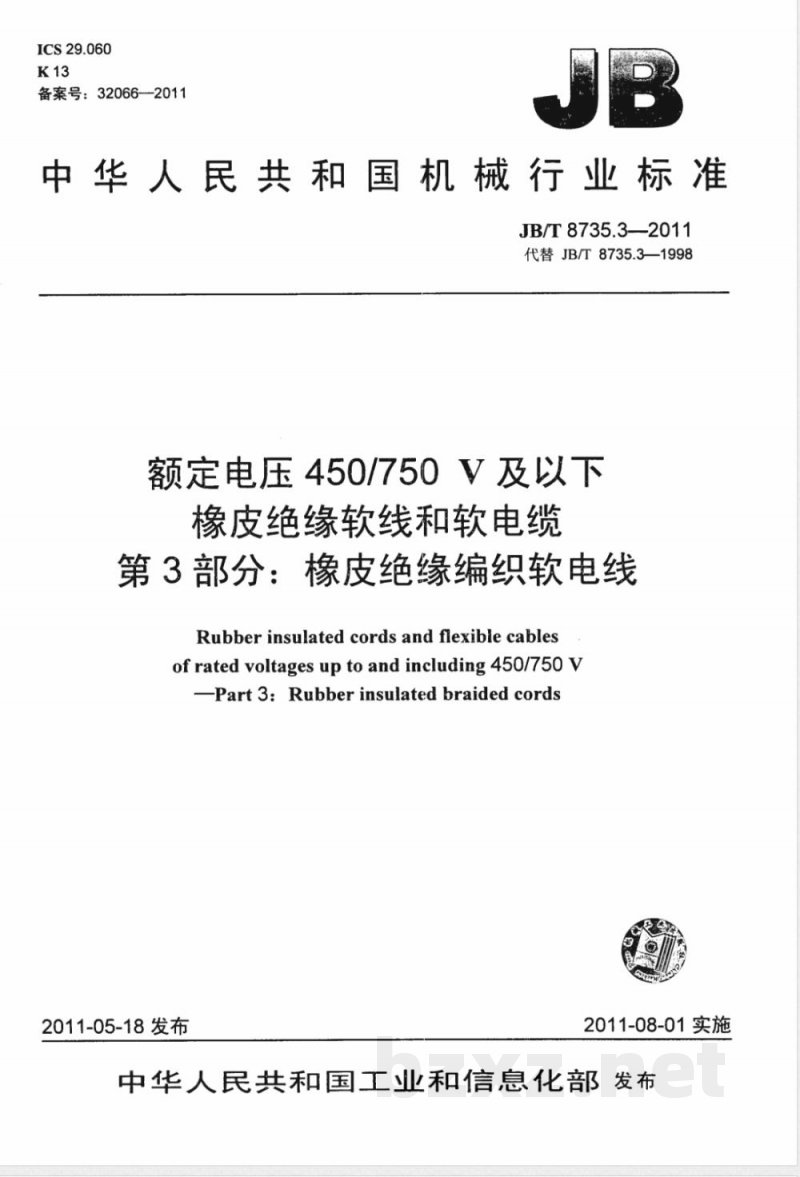

ICS 29.060 K13 备案号：32066—2011 中华人民共和国机械行业标准 JB/T 8735.3—2011 代替 JB/T 8735.3—1998 额定电压450/750V及以下橡皮绝缘软线和软电缆 第3部分：橡皮绝缘编织软电线 Rubber insulated cords and flexible cables of rated voltages up to and including 450/750V — Part 3: Rubber insulated braided cords 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8735《额定电压450/750V及以下橡皮绝缘软线和软电缆》分为三个部分： 第1部分：一般要求； 第2部分：通用橡套软电缆； 第3部分：橡皮绝缘编织软电线。 本部分为JB/T 8735的第3部分。 本部分代替JB/T 8735.3—1998。 与1998版相比，主要变化如下：修订了电缆型号为“RE、RES和REH”；绝缘材料修订为“IE4型”；调整了成缆节距要求（RE型不超过电缆平均外径上限的7.5倍，REH和RES型不超过8倍）；修改了产地标志要求为在绝缘线芯表面印制制造厂名或商标；将绝缘机械性能中的“氧弹老化后拉力试验”修订为“空气弹老化后拉力试验”；增加了关于RES型软电线机械强度不适用的说明。 本部分由中国机械工业联合会提出，由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 参加起草单位包括：无锡江南电缆有限公司、上海南洋电缆有限公司、青岛汉缆集团有限公司、上海南洋电材有限公司、昆明电缆股份有限公司、广东华声电器实业有限公司、广州电缆厂有限公司。 本部分主要起草人：黄一钊、诸科明、谭金凤、王长春、陈文刚、单平、刘世明、张泽鸿、郭汉洋、曾纪刚、肖继东。 1 范围 本部分规定了橡皮绝缘编织软电线的使用特性、型号、规格、技术要求和检验方法。 本部分适用于交流额定电压Uo/U为300/300V及以下室内照明灯具、家用电器用橡皮绝缘编织软电线。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡注日期的引用文件，其随后所有修改单或修订版不适用于本部分；凡不注日期的引用文件，其最新版本适用于本部分。 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：厚度和外形尺寸测量及机械性能试验 GB/T 2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：低温试验 GB/T 3956—2008 电缆的导体 GB/T 5013.1—2008 额定电压450/750V及以下橡皮绝缘电缆 第1部分：一般要求 GB/T 5013.2—2008 额定电压450/750V及以下橡皮绝缘电缆 第2部分：试验方法 3 使用特性 橡皮绝缘编织软电线应具有良好的柔软性和耐弯曲性能，适用于室内环境使用。 4 型号 产品型号包括：RE、RES、REH等类型。 5 规格 电线规格应按标称截面积及结构形式确定，具体见相关表格规定。 6 技术要求 6.1 概述 产品应符合本标准规定的结构和性能要求。 6.2 导体 导体应采用符合标准的铜导体，具有良好的导电性能。 6.3 绝缘 绝缘应采用橡皮材料，型号为IE4型，具有规定的电气和机械性能。 6.4 绞合 导体及线芯应按规定进行绞合，成缆节距应符合标准要求。 6.5 保护层 应设置编织保护层，以提高机械强度和耐磨性能。 6.6 外形尺寸 电线外径及结构尺寸应符合规定要求。 6.7 产地标志 应在绝缘线芯表面标明制造厂名称或商标。 7 检验 产品应按规定进行检验，包括电气性能、机械性能及外观检查等。 附： 表1 型号和名称 表2 RE型橡皮绝缘编织软电线 表3 RES型橡皮绝缘双绞软电线 表4 REH型橡皮绝缘带保护层编织圆形软电线 表5 检验项目
