【其他行业标准】 额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第6部分：电梯电缆

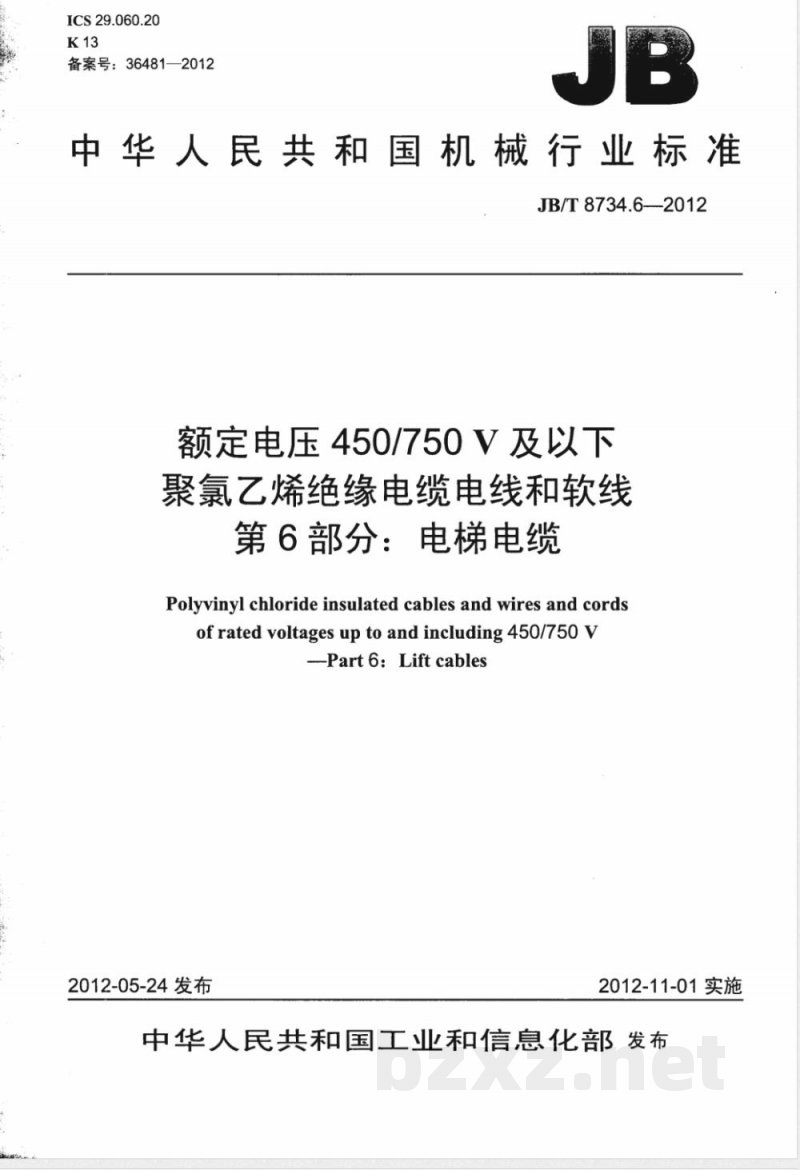

ICS 29.060.20 K13 备案号：36481—2012 中华人民共和国机械行业标准 JB/T 8734.6—2012 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第6部分：电梯电缆 Polyvinyl chloride insulated cables and wires and cords of rated voltages up to and including 450/750 V — Part 6: Lift cables 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分： 第1部分：一般规定； 第2部分：固定布线用电缆电线； 第3部分：连接用软电线和软电缆； 第4部分：安装用电线； 第5部分：屏蔽电线； 第6部分：电梯电缆。 本部分为JB/T 8734的第6部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出，由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 参加起草单位包括：上海老港申菱电子电缆有限公司、上海南洋-藤仓电缆有限公司、天津金山电线电缆股份有限公司、宝胜科技创新股份有限公司、深圳市联嘉祥科技股份有限公司、南昌电缆有限责任公司、昆明电缆股份有限公司、广州电缆厂、湖南金杯电缆有限公司、上海熊猫线缆股份有限公司。 本部分主要起草人：严永昌、顾友明、徐侨、郑国俊、陈锦梅、黄冬莲、殷斌霞、周晓荣、艾卫民、何文钧、何少青、肖继东、陆燕红、丁晓青等。 本部分为首次发布。 1 范围 本部分规定了额定电压300/500V及以下电梯电缆的使用特性、型号、规格、技术要求和检验方法。 本部分适用于交流额定电压U/U为300/500V及以下电梯随行用铜芯聚氯乙烯绝缘、聚氯乙烯护套扁形电缆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验 GB/T 2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法 热老化试验方法 GB/T 2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验 GB/T 2951.31—2008 电缆和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法 高温压力试验 抗开裂试验 GB/T 2951.32—2008 电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法 3 使用特性 电梯电缆应具有良好的柔软性、耐弯曲性及适应电梯运行环境的性能，适用于频繁移动和弯曲场合。 4 型号 电梯电缆的型号应按相关规定进行标识，并反映其结构特征和用途。 5 规格 电缆规格应包括标称截面积、芯数等参数，并符合相应标准要求。 6 技术要求 6.1 总则 电缆的设计、制造及性能应满足本标准规定的各项要求。 6.2 导体 导体应采用符合要求的铜导体，并具备良好的导电性能。 6.3 绝缘 绝缘材料应为聚氯乙烯，具有良好的电气性能和机械性能。 6.4 绝缘线芯识别 绝缘线芯应采用颜色或其他方式进行清晰识别。 6.5 结构 绝缘线芯、中间填芯、通信单元及填充（如有）应按规定进行绞合排列。 6.6 屏蔽 如有屏蔽结构，应满足相应的电磁性能要求。 6.7 护套 护套应采用聚氯乙烯材料，具有良好的机械保护性能。 6.8 承拉元件 承拉元件（如有）应具有足够的抗拉强度，以满足使用要求。 7 检验 电缆应按规定进行各项检验，包括外观检查、电气性能试验及机械性能试验等。 附： 图1 电缆断面图 图2 有分隔层的扁形电梯电缆 图3 无分隔层的扁形电梯电缆 表1 型号和名称 表2 规格 表3 电缆标称截面积和芯数 表4 电缆标称截面积、绝缘厚度及绝缘电阻 表5 TVVB电缆线芯组间距及护套厚度 表6 电缆试验项目
