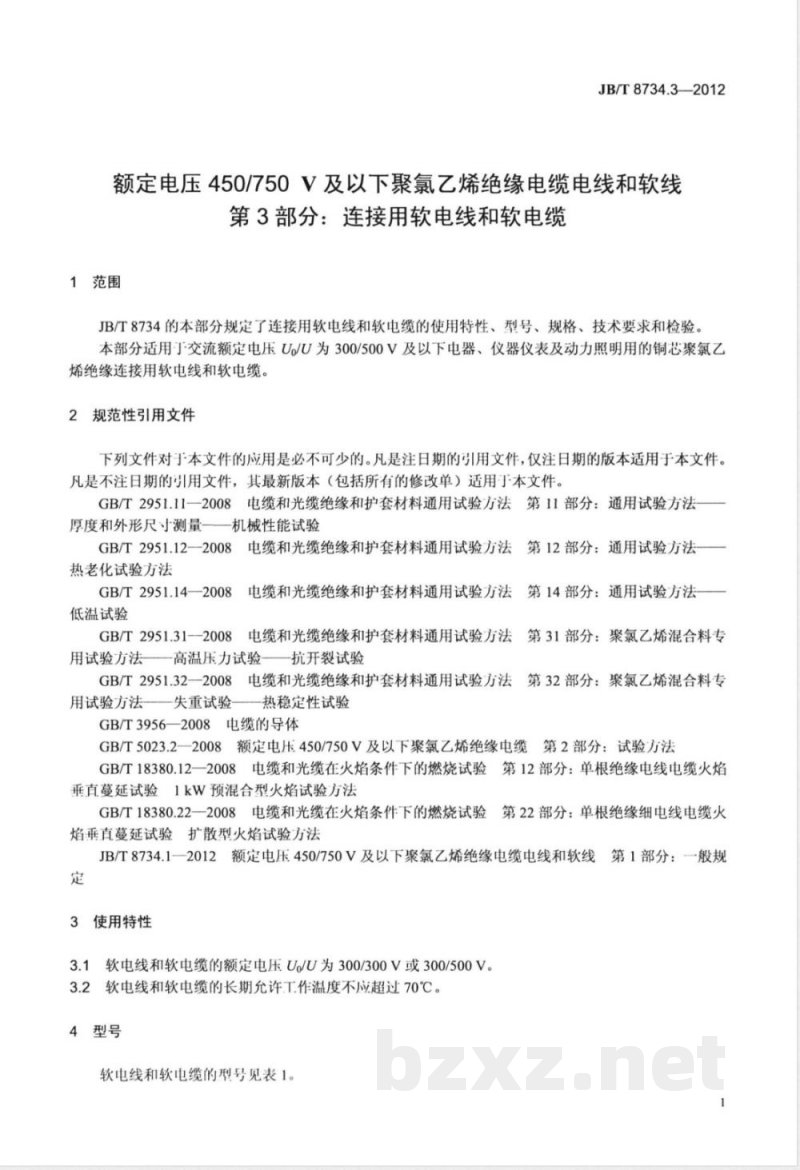

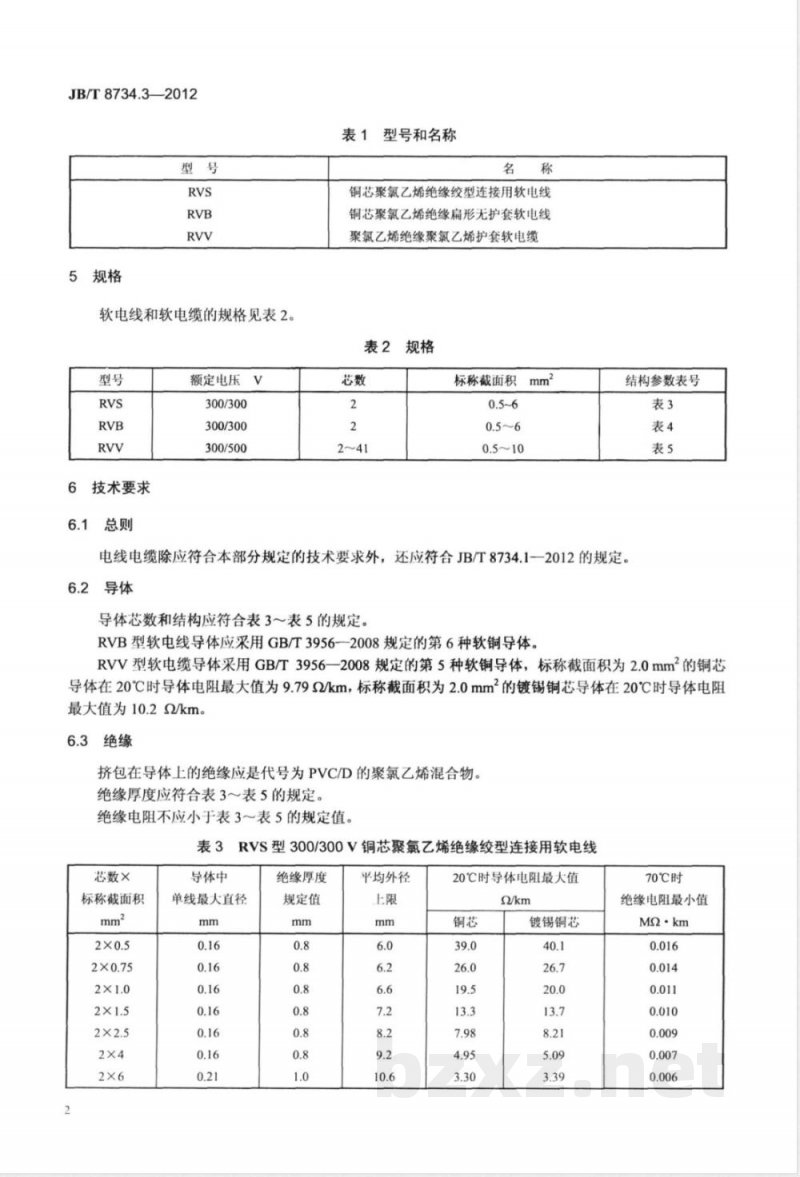

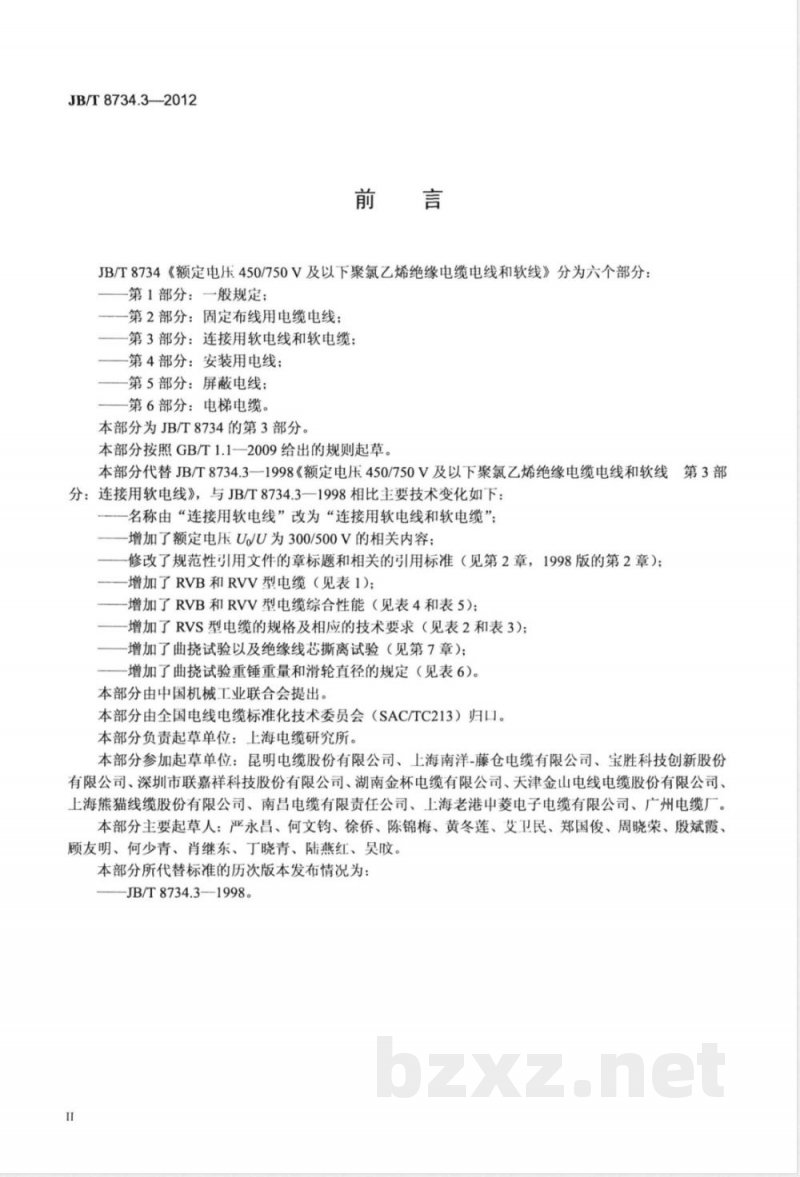

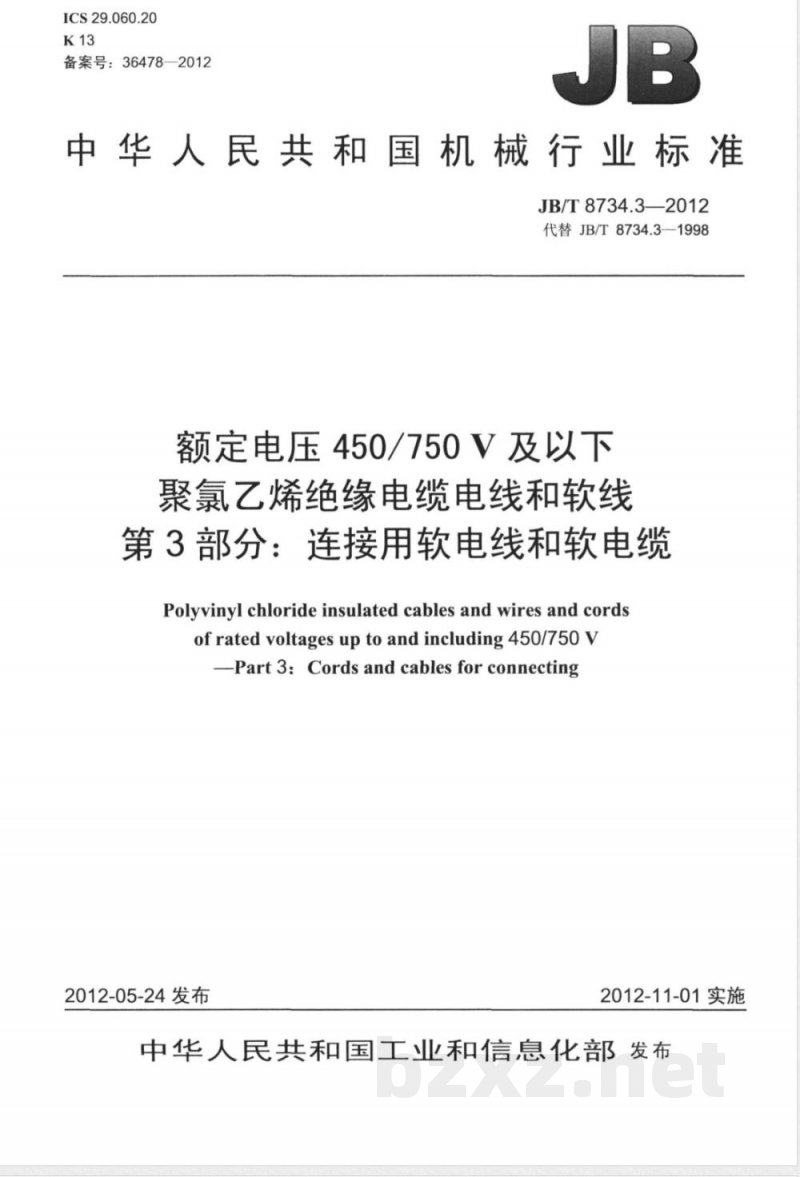

04G329-4 建筑物抗震构造详图 （小砌块墙楼房） 中国建筑标准设计研究院出版 ICS 29.060.20 K13 备案号：36478—2012 JB 中华人民共和国机械行业标准 JB/T 8734.3—2012 代替 JB/T 8734.3—1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第3部分：连接用软电线和软电缆 Polyvinyl chloride insulated cables and wires and cords of rated voltages up to and including 450/750V — Part 3: Cords and cables for connecting 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分： 第1部分：一般规定； 第2部分：固定布线用电缆电线； 第3部分：连接用软电线和软电缆； 第4部分：安装用电线； 第5部分：屏蔽电线； 第6部分：电梯电缆。 本部分为JB/T 8734的第3部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 8734.3—1998，与1998版相比主要技术变化如下： 1. 名称由“连接用软电线”改为“连接用软电线和软电缆”； 2. 增加额定电压U/U为300/500V的相关内容； 3. 修改规范性引用文件； 4. 增加RVB和RVV型电缆； 5. 增加RVS型规格及技术要求； 6. 增加曲挠试验及绝缘线芯撕离试验； 7. 增加曲挠试验重锤重量和滑轮直径规定。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所等多家单位。 1 范围 本部分规定了连接用软电线和软电缆的使用特性、型号、规格、技术要求和检验。 适用于交流额定电压Uo/U为300/500V及以下电器、仪器仪表及动力照明用铜芯聚氯乙烯绝缘连接用软电线和软电缆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 2951.11—2008 电缆绝缘和护套材料通用试验方法——尺寸测量及机械性能试验 GB/T 2951.12—2008 热老化试验方法 GB/T 2951.14—2008 低温试验方法 GB/T 2951.31—2008 聚氯乙烯混合料高温压力及抗开裂试验方法 GB/T 2951.32—2008 聚氯乙烯混合料专用试验方法 3 使用特性 （原文为电缆使用环境及条件说明，保持标准适用范围结构） 4 型号 连接用软电线和软电缆主要型号包括：RVS、RVB、RVV等。 5 规格 规定不同型号对应的导体结构及截面积范围。 6 技术要求 6.1 总则：产品应符合本标准规定的性能要求。 6.2 导体：采用铜导体，应符合相关标准规定。 6.3 绝缘：采用聚氯乙烯材料，应满足电气及机械性能要求。 6.4 绝缘线芯绞合：应结构均匀、排列合理。 6.5 护套：应采用PVC护套材料并满足性能要求。 6.6 外径：应符合规定尺寸范围。 7 检验 电缆应进行型式试验和出厂检验，包括： 导体电阻试验、绝缘电阻试验、耐压试验、尺寸测量、曲挠试验、绝缘线芯撕离试验等。 表1 型号和名称（概述） RVS、RVB、RVV等型号对应不同结构形式的连接用电线电缆。 表2 规格（概述） 规定各型号电线电缆的导体截面范围。 表3 RVS型300/300V铜芯聚氯乙烯绝缘绞型连接用软电线 表4 RVB型300/300V铜芯聚氯乙烯绝缘扁形无护套软电线 表5 RVV型300/500V聚氯乙烯绝缘聚氯乙烯护套软电缆 表6 曲挠试验重锤重量和滑轮直径规定 表7 检验项目及要求
