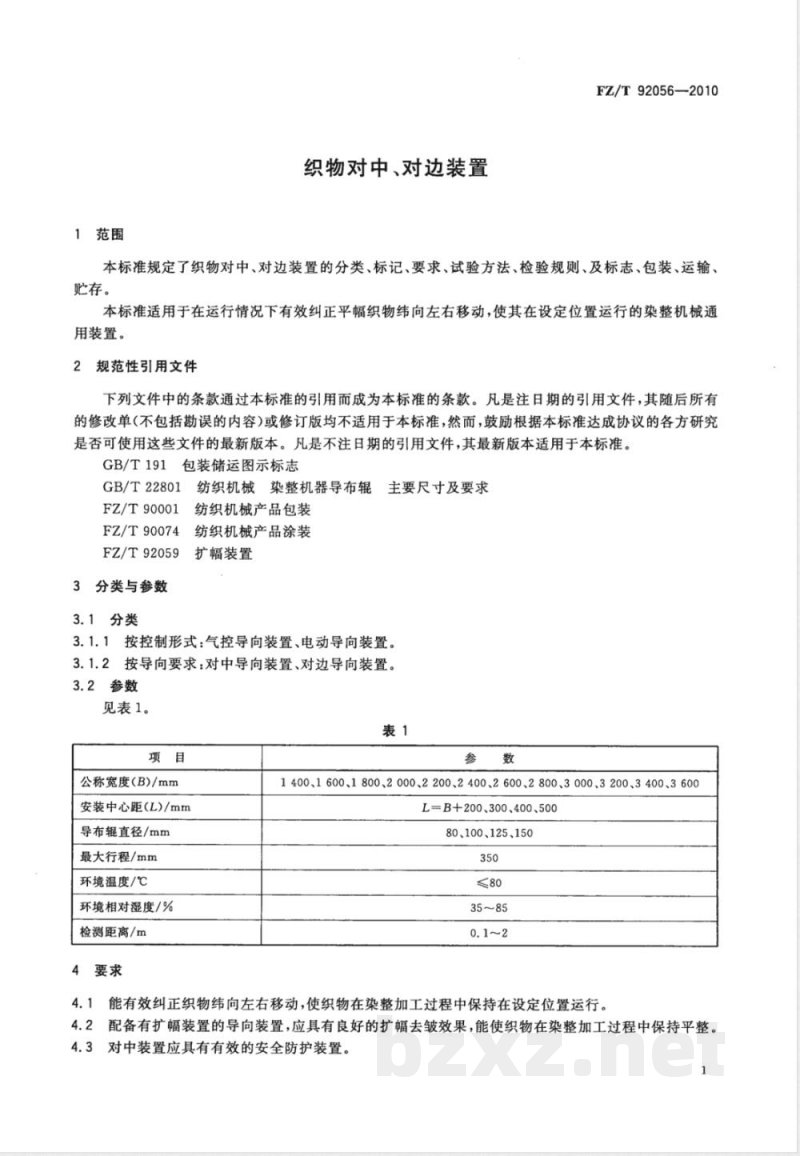

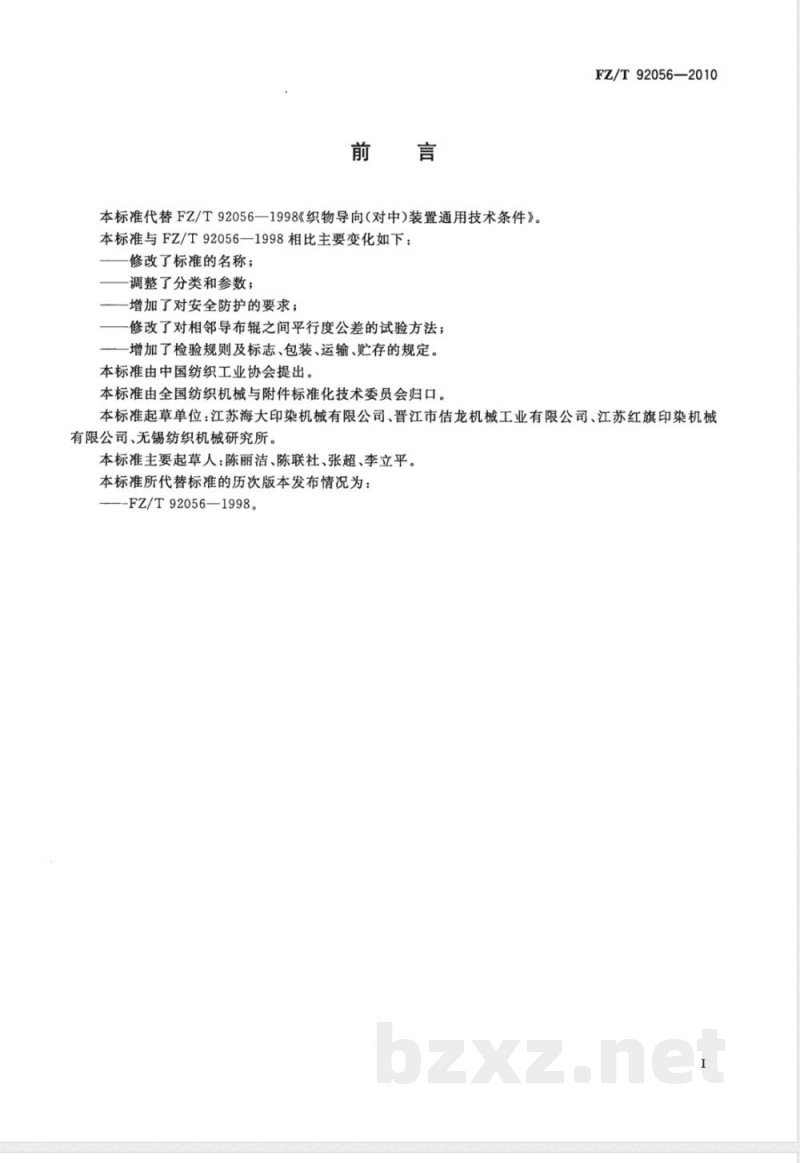

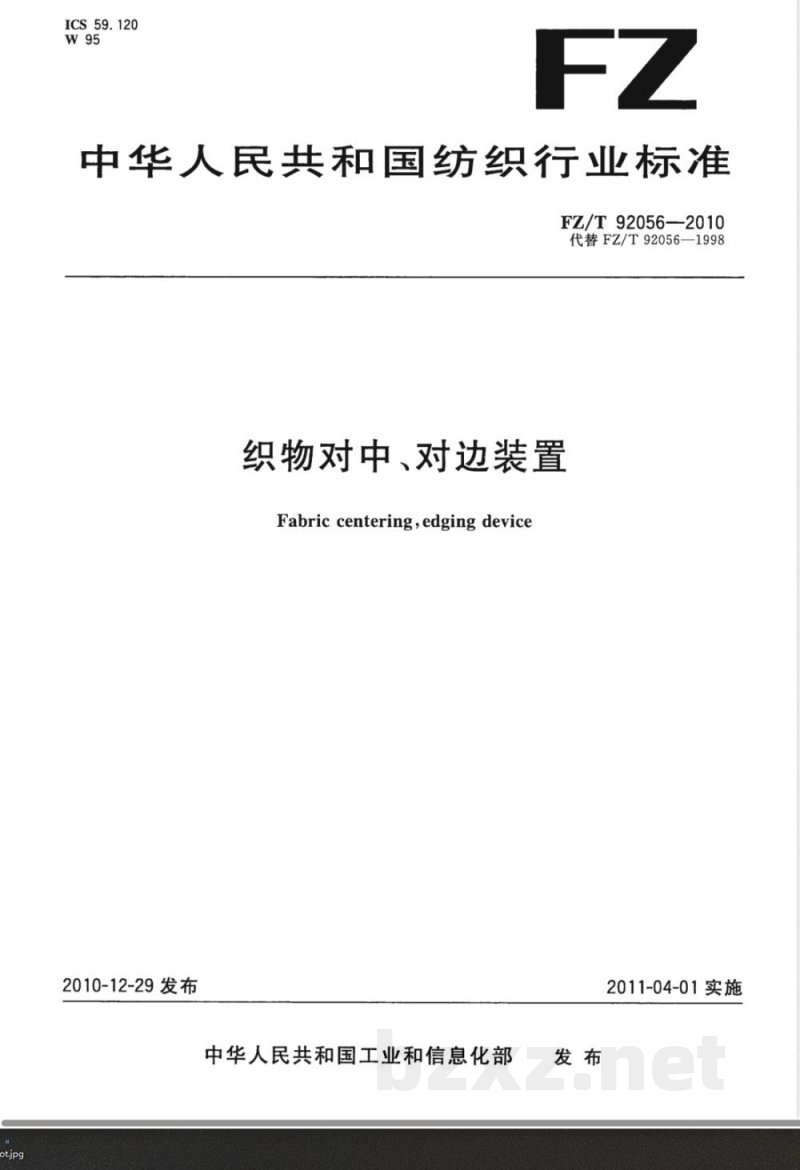

ICS 59.120 W95 FZ/T 92056—2010 代替 FZ/T 92056—1998 中华人民共和国纺织行业标准 织物对中、对边装置 Fabric centering, edging device 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替FZ/T 92056—1998《织物导向（对中）装置通用技术条件》。本标准与FZ/T 92056—1998相比主要变化如下：修改了标准名称；调整了分类和参数；增加了安全防护要求；修改了相邻导布辊之间平行度公差的试验方法；增加了检验规则及标志、包装、运输、贮存的规定。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：江苏海大印染机械有限公司、晋江市佶龙机械工业有限公司、江苏红旗印染机械有限公司、无锡纺织机械研究所。 本标准主要起草人：陈丽洁、陈联社、张超、李立平。 本标准所代替标准的历次版本发布情况为：FZ/T 92056—1998。 1 范围 本标准规定了织物对中、对边装置的分类、标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于在运行情况下有效纠正平幅织物纬向左右移动，使其在设定位置运行的染整机械通用装置。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB/T 22801 纺织机械 染整机器导布辊主要尺寸及要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 92059 扩幅装置 3 分类与参数 3.1 分类 3.1.1 按控制形式分为：气控导向装置、电动导向装置。 3.1.2 按导向要求分为：对中导向装置、对边导向装置。 3.2 参数 见表1。 表1 参数 公称宽度（B）/mm：1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 安装中心距（L）/mm：L=B+200、300、400、500 导布辊直径/mm：80、100、125、150 最大行程/mm：350 环境温度/℃：≤80 环境相对湿度/%：35～85 检测距离/m：0.1～2 4 要求 4.1 应能有效纠正织物纬向左右移动，使织物在染整加工过程中保持在设定位置运行。 4.2 配备扩幅装置的导向装置应具有良好的扩幅去皱效果，使织物在染整加工过程中保持平整。 4.3 对中装置应具有有效的安全防护装置。 4.4 扩幅装置应符合FZ/T 92059的规定。 4.5 导布辊应符合GB/T 22801的规定。 4.6 导布辊架应摆动自如，无卡阻、撞击现象。 4.7 相邻导布辊之间的平行度公差为0.5mm。 4.8 光电探测装置应反应灵敏，信号传递正确无误。 4.9 电磁阀动作应灵敏可靠。 4.10 气路应畅通，气缸无爬行或冲击现象。 4.11 产品涂装应符合FZ/T 90074的规定。 5 试验方法 5.1 相邻导布辊之间的平行度（4.7）采用钢卷尺围绕两导布辊外圆一周测量，取其差值。 5.2 其余项目采用感官检验。 6 检验规则 6.1 型式检验 6.1.1 产品在下列情况之一时，应进行型式检验： a）新产品鉴定时； b）生产过程中结构、材料、工艺有较大改变，可能影响产品性能时； c）正常生产时，定期或积累一定产量后进行周期性检验； d）出厂检验结果与上次型式检验有较大差异时； e）第三方进行质量检验时。 6.1.2 检验项目见第4章。 6.2 出厂检验 6.2.1 产品经型式检验合格后方可进行出厂检验。 6.2.2 产品应经生产企业检验部门检验合格，并附有合格证方能出厂。 6.2.3 检验项目见第4章。 6.3 判定规则 全部项目检验合格，判定该产品符合标准要求。 7 标志 包装箱上的储运图示标志按GB/T 191的规定。 8 包装、运输和贮存 8.1 产品包装按FZ/T 90001的规定。 8.2 产品在运输过程中，包装箱应按规定方向安置，不得倾斜或改变方向。 8.3 产品出厂后，在良好的防雨及通风贮存条件下，包装箱内产品的防潮、防锈有效期为一年。
