【其他行业标准】 进布装置通用技术条件

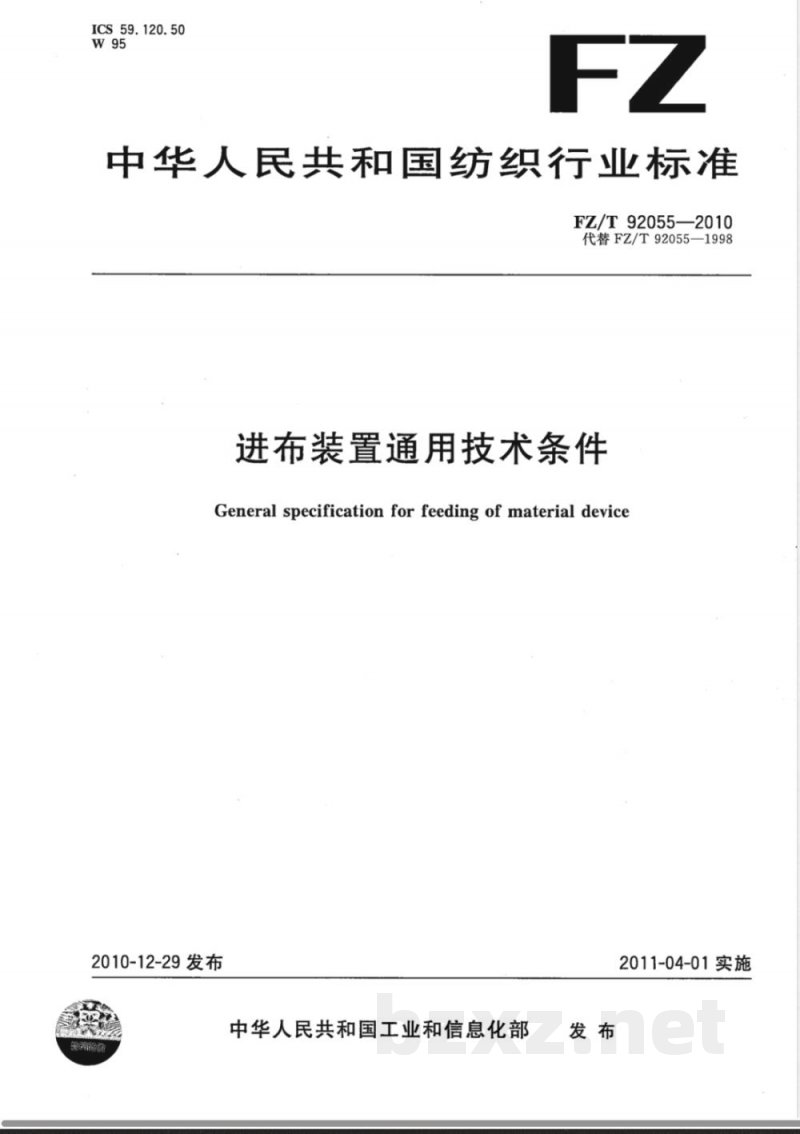

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T92055—2010
代替FZ/T92055—1998
进布装置通用技术条件
General specification for feeding of material device2010-12-29发布
中华人民共和国工业和信息化部2011-04-01实施

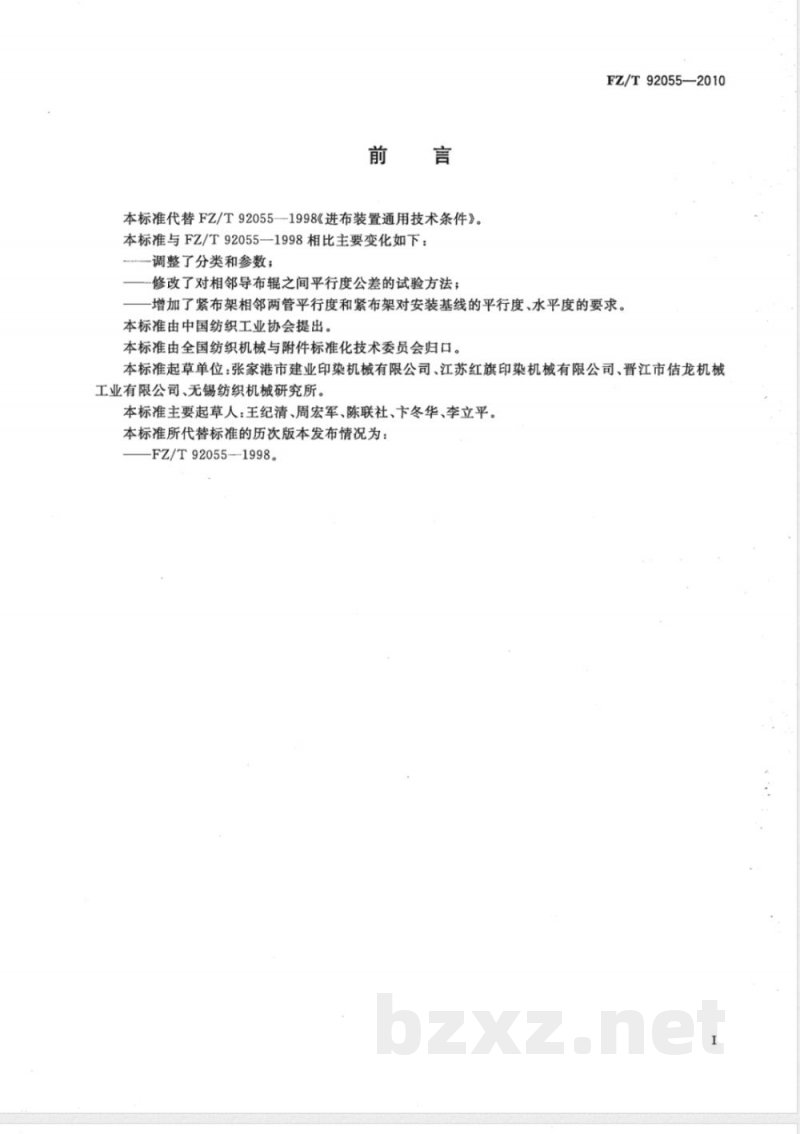

本标准代替FZ/T92055—-1998《进布装置通用技术条件》。本标准与FZ/T92055-1998相比主要变化如下：调整了分类和参数；
修改了对相邻导布辊之间平行度公差的试验方法；FZ/T92055-—2010
增加了紧布架相邻两管平行度和紧布架对安装基线的平行度、水平度的要求。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：张家港市建业印染机械有限公司、江苏红旗印染机械有限公司、晋江市估龙机械工业有限公司、无锡纺织机械研究所。本标准主要起草人：王纪清、周宏军、陈联社、下冬华、李立平。本标准所代替标准的历次版本发布情况为：-FZ/T92055--1998。

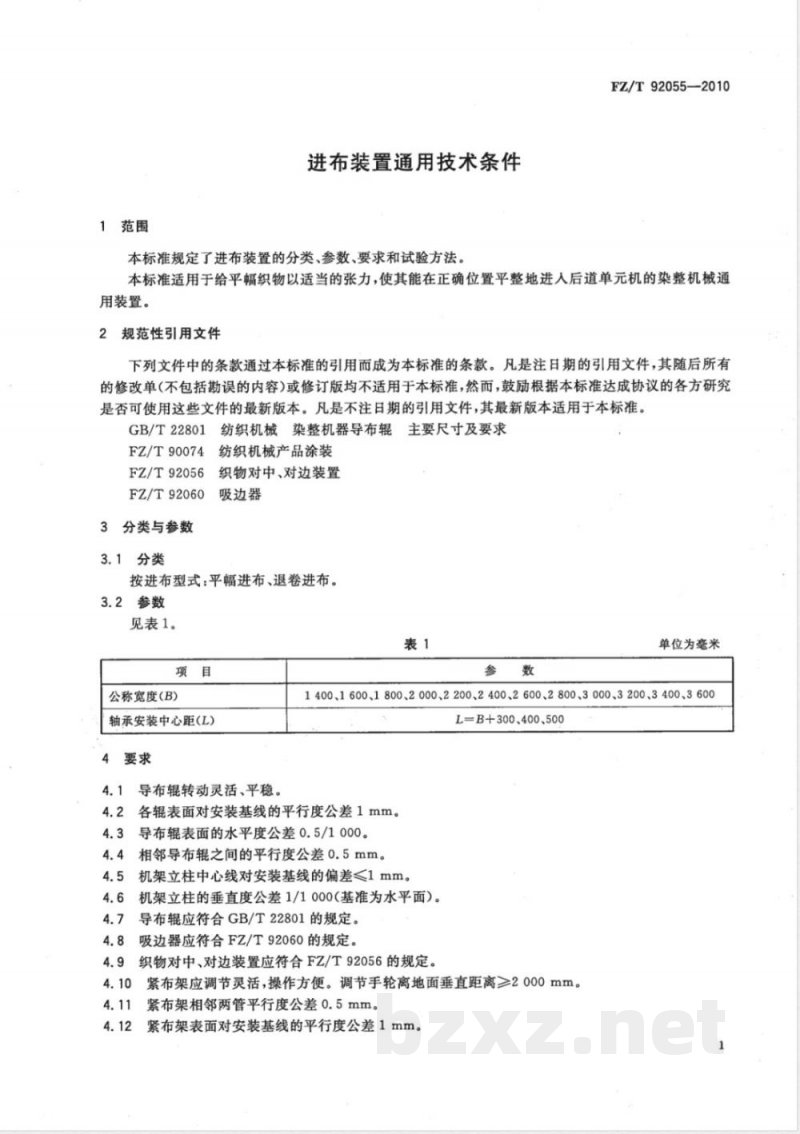

1范围
进布装置通用技术条件
本标准规定了进布装置的分类、参数、要求和试验方法。FZ/T92055—2010
本标准适用于给平幅织物以适当的张力，使其能在正确位置平整地进人后道单元机的染整机械通用装置。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T22801
纺织机械染整机器导布辊主要尺寸及要求纺织机械产品涂装
FZ/T90074
织物对中、对边装置
FZ/T92056
FZ/T92060
3分类与参数
3.1分类
吸边器
按进布型式：平幅进布、退卷进布。3.2参数
见表1。
公称宽度(B)
轴承安装中心距(L)
4要求
导布辊转动灵活、平稳。
单位为毫米
1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600L=B+300、400、500
各辊表面对安装基线的平行度公差1mm。4.2
导布辊表面的水平度公差0.5/1000。4.3
4.4相邻导布辊之间的平行度公差0.5mm。4.5机架立柱中心线对安装基线的偏差≤1mm。4.6机架立柱的垂直度公差1/1000（基准为水平面）。导布辊应符合GB/T22801的规定。4.7
吸边器应符合FZ/T92060的规定。4.8
织物对中、对边装置应符合FZ/T92056的规定。4.9
紧布架应调节灵活，操作方便。调节手轮离地面垂直距离≥2000mm。紧布架相邻两管平行度公差0.5mm。紧布架表面对安装基线的平行度公差1mm。FZ/T92055—2010

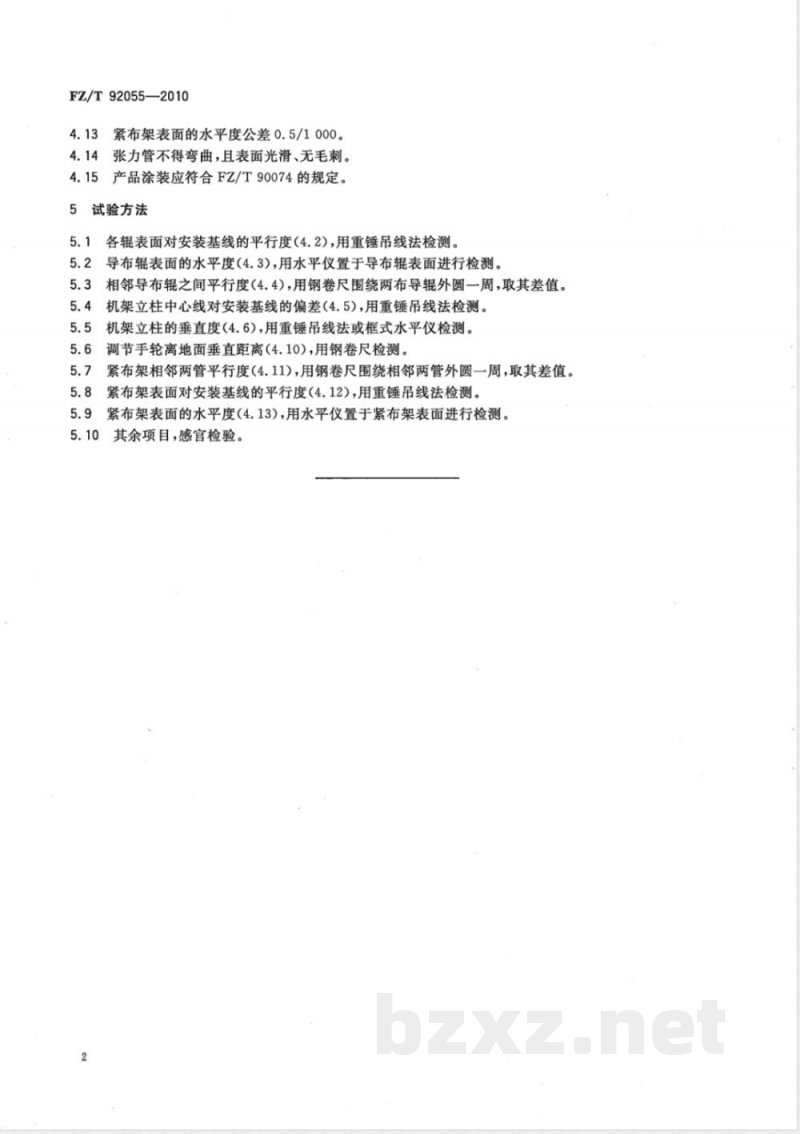

紧布架表面的水平度公差0.5/1000。4.14张力管不得弯曲，且表面光滑、无毛刺。4.15产品涂装应符合FZ/T90074的规定。5试验方法
各辊表面对安装基线的平行度（4.2），用重锤吊线法检测。5.2导布辊表面的水平度（4.3），用水平仪置于导布辑表面进行检测。5.3相邻导布辊之间平行度（4.4)，用钢卷尺围绕两布导辊外圆一周，取其差值。5.4机架立柱中心线对安装基线的偏差（4.5），用重锤吊线法检测。机架立柱的垂直度（4.6），用重锤吊线法或框式水平仪检测。5.5
调节手轮离地面垂直距离（4.10），用钢卷尺检测。5.6
紧布架相邻两管平行度（4.11），用钢卷尺围绕相邻两管外圆一周，取其差值。紧布架表面对安装基线的平行度（4.12)，用重锤吊线法检测。5.9紧布架表面的水平度（4.13)，用水平仪置于紧布架表面进行检测。5.10其余项目，感官检验。
FZ/T92055-2010
打印日期：2011年4月13日F008

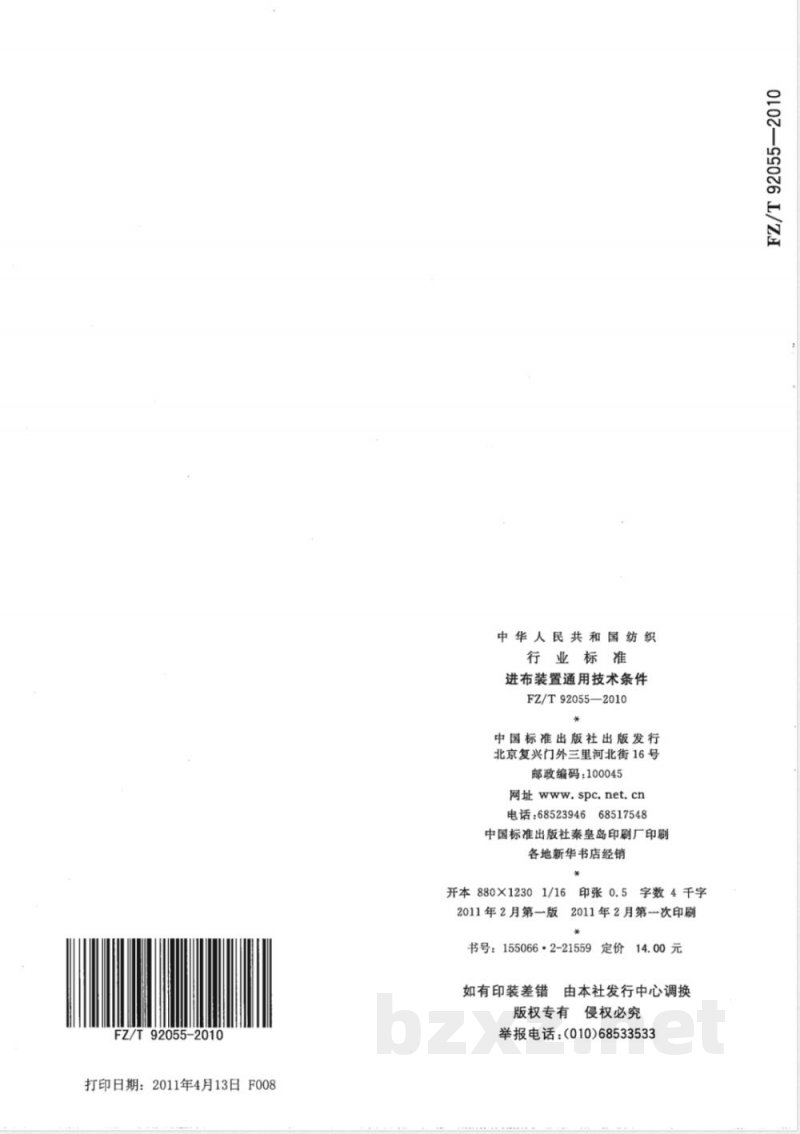

中华人民共和国纺织
行业标准
进布装置通用技术条件
FZ/T92055—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数4千字2011年2月第一版2011年2月第一次印刷*
书号：155066·2-21559定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究bzxZ.net
