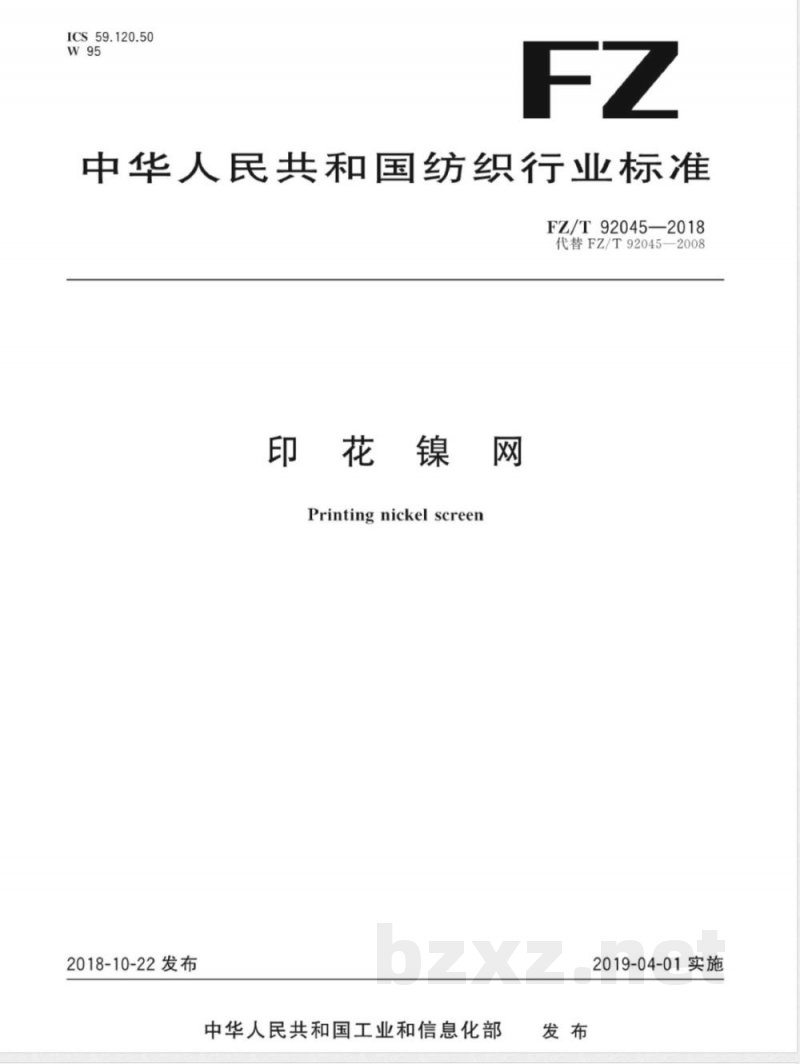

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T92045—2018
代替FZ/T92045—2008
印花镍网
Printingnickel screen
2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施

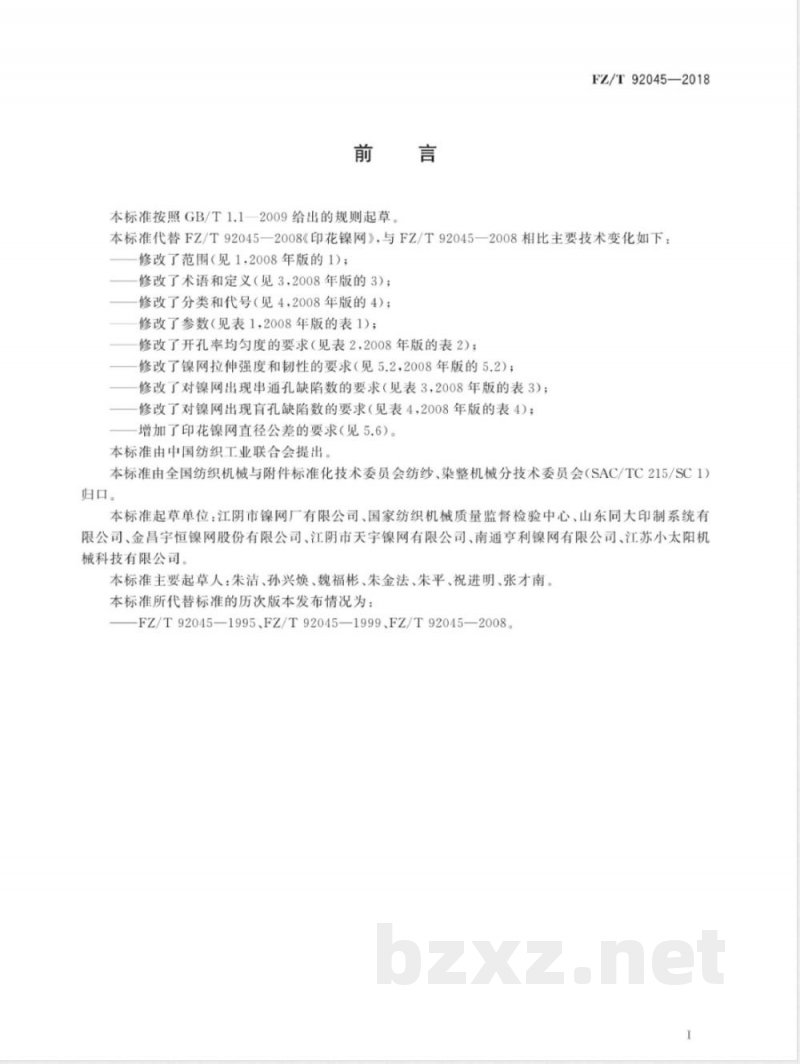

本标准按照GB/T1.1一2009给出的规则起草FZ/T92045-—2018
本标准代替FZ/T92045一2008《印花镍网》，与FZ/T92045一2008相比主要技术变化如下：修改了范围（见1.2008年版的1)；修改了术语和定义（见3，2008年版的3)；修改了分类和代号（见4，2008年版的4）；修改了参数（见表1，2008年版的表1)；修改了开孔率均匀度的要求（见表2，2008年版的表2)；修改了镍网拉伸强度和韧性的要求（见5.2，2008年版的5.2）；修改了对镍网出现串通孔缺陷数的要求（见表3，2008年版的表3）；修改了对镍网出现盲孔缺陷数的要求（见表4，2008年版的表4)；增加了印花镍网直径公差的要求（见5.6）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：江阴市镍网厂有限公司、国家纺织机械质量监督检验中心、山东同大印制系统有限公司、金昌宇恒镍网股份有限公司、江阴市天宇镍网有限公司、南通亨利镍网有限公司、江苏小太阳机械科技有限公司
本标准主要起草人：朱洁、孙兴焕、魏福彬、朱金法、朱平、祝进明、张才南本标准所代替标准的历次版本发布情况为：-FZ/T92045—1995、FZ/T92045—1999、FZ/T92045—2008。1范围

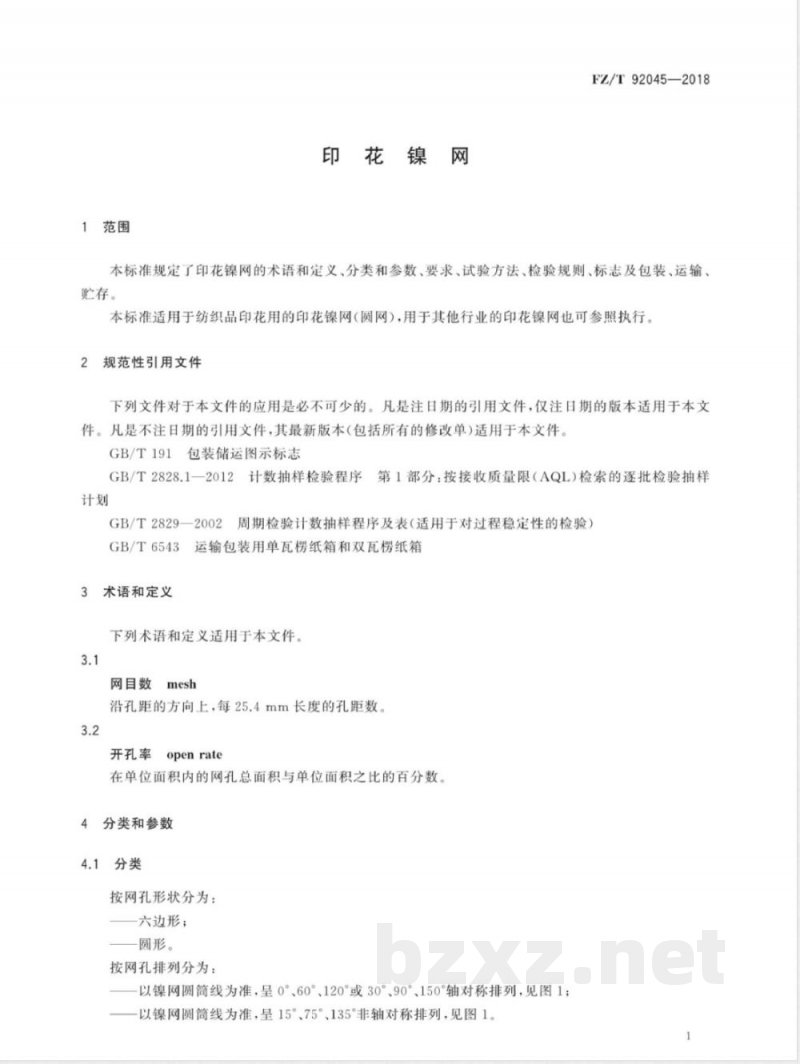

印花镍网
FZ/T92045—2018
本标准规定了印花镍网的术语和定义、分类和参数、要求、试验方法、检验规则、标志及包装、运输、贮存。
本标准适用于纺织品印花用的印花镍网（圆网），用于其他行业的印花镍网也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829—2002
周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱3术语和定义
下列术语和定义适用于本文件。3.1
文mesh
网目数
沿孔距的方向上，每25.4mm长度的孔距数。3.2
开孔率
openrate
在单位面积内的网孔总面积与单位面积之比的百分数。4分类和参数
4.1分类
按网孔形状分为：
六边形；
一圆形。
按网孔排列分为：
以镍网圆筒线为准，呈0°、60°、120或30°、90°、150°轴对称排列，见图1；一以镍网圆筒线为准，呈15°、75°135°非轴对称排列，见图1。FZ/T92045—2018
4.2参数
参数见表1。
网目数/目
镍网壁厚/mm
公称周长/mm
公称宽度（镍网
宽度）/mm
印制宽度(最大
值）/mm
网孔排列
项目与参数
0.105~0.115
0.100~0.110
0.110~0.120
640、688、725、820、914、1018、1206、1350、1450、1500、1570、1680、2000、25001400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、36001200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400注：当公称宽度≥2400mm时，镍网壁厚接近上限值。4.3标记
4.3.1标记依次包含以下内容：
擎生型
网目数
公称宽度（镍网宽度）
镍网公称周长
附加代号
镍网公称周长：以公称周长的数值表示，单位为毫米。镍网公称宽度：以镍网公称宽度的数值表示，单位为毫米网目数：以目数值表示，单位为目。擎生型：用大写字母C表示，C表示开孔率的变化，附加代号：企业或地区代号。
标记示例：
示例1：公称周长640mm，公称宽度2000mm，80目镍网，其标记为：NW-640×2000/80。FZ/T92045—2018
示例2：公称周长1018mm，公称宽度2800mm，135目擎生型镍网，其标记为：NW-1018X2800/135-C。5要求
5.1镍网开孔率及均匀度：
开孔率应不小于表2的规定
开孔率均匀度（即同只镍网极限误差）应不大于表2的规定b）
表2开孔率及均匀度
开孔率/%
网目数/目
公称周长/mm
≤1018
≥1400~2000
均匀度/%
公称宽度/mm
>2000~2800
>2800~3600
镍网应具有一定的拉伸强度和韧性，其母材沿孔距方向弯曲成180°，弯曲半径为0.2mm，弯曲处应不断裂；当弯曲半径为0时，弯曲处应断裂并不得发出脆性声响。沿非孔距方向弯曲成180°，弯曲半径为0时，弯曲处应不断裂
3镍网工作宽度范围内壁厚极限误差不大于0.005mm。5.3
5.4镍网在工作宽度范围内出现串通孔缺陷数不得大于表3的规定3
FZ/T92045—2018
网目数/目
公称宽度/mm
三孔及以上串通
二孔串通总数
（个/m2）
注：m2为圆网表面积单位。
串通孔缺陷数
1400~3600
镍网在工作宽度范围内出现盲孔缺陷数不得大于表4的规定表4
网目数/目
公称宽度/mm
育孔数/
（个/9.9×10°日）
印花镍网直径公差应符合表5的规定。盲孔缺陷数
1400~3600
表5直径公差
公称周长
直径公差
≥640~≤914
>914~≤1018
网孔在工作宽度范围内透光均匀，无影条、异色花斑及明暗螺纹状条纹。185
单位为毫米
镍网在工作宽度范围内表面色泽一致，平整光滑，不得出现皱纹、折印、水渍、手印、油污等疵点，内外表面均不得有毛刺。
试验方法
镍网开孔率及均匀度（5.1），用镍网开孔率检测仪检测。在全长工作范围内，分别测量三个互相等距离的纵剖面，从距镍网两端面100mm开始，每隔400mm左右读取测量数值，取其算术平均值为开孔率，其最大值与最小值之差即为均勾度，6.2镍网拉伸强度和韧性（5.2），沿镍网周长取长60mm，宽15mm的样片内折，放在专用检测工具中进行弯曲试验，沿孔距方向弯曲成180°，弯曲半径为R0.2mm不得断裂（见图2），然后取出，对折至内径为零时应断裂，并不得发出脆性声响。沿非孔距方向弯曲成180°，弯曲半径为0时，不得断裂。4
图2镍网拉伸强度和韧性
FZ/T92045—2018
单位为毫米
6.3镍网壁厚极限误差（5.3），在镍网工作宽度范围内，均分5处，每处沿周向平均测3点壁厚的算术平均值为该处的壁厚值，5处壁厚值的最大差值为镍网壁厚极限误差。6.4镍网串通孔及盲孔（5.4、5.5），将镍网套在有光源的验网架上，用60倍放大镜检查，其缺陷情况应符合有关规定。
6.5直径公差（5.6），用专用量具或精密元尺检测。6.6镍网外观质量（5.7、5.8），将镍网套在有光源的验网架上，目测检查网孔透光均匀度和外观质量，应符合有关规定，戴薄线手套在内外表面手摸，不得有拉丝感觉。检验规则
型式检验
产品在下列情况之一时，应进行型式检验：新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应进行一次周期性检验；出厂检验结果与上次型式检验有较大差异时；第三方进行质量检验时。
检验项目：第5章全部项目。
出厂检验
每只镍网由制造厂按本标准规定检验合格后方可签发出厂合格证。检验项目：5.1、5.4~5.8。
抽样方法和判定规则
7.3.1出厂检验应按GB/T2828.1一2012的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平I，接收质量限AQL为6.5。型式检验应按GB/T2829一2002中判别水平ⅡI的一次抽样方案，5.1.1、5.1.2不合格质量水平RQL为30，其他为65。样品经过检验，若不合格数小于拒收数，则判定该批产品符合标准要求；反之，判定为不符合标准要求。7.3.2产品应遵循以下分级判定原则：5
FZ/T92045—2018
同时符合表2、表3、表4项目中A级要求，即判定该样品为A级产品；同时符合表2、表3、表4项目中B级要求，即判定该样品为B级产品。用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理8标志
镍网的边缘处标志内容：
网目数；
制造厂代号或商标；
生产批号。
包装箱标志内容：
产品代号、数量；
制造厂、制造日期；
按GB/T191的有关规定。
包装、运输、贮存
包装纸箱应符合GB/T6543的有关规定。2运输www.bzxz.net
产品在运输过程中应按规定的位置起吊，包装箱应保持干燥，按规定的朝向放置，不得倾斜或改变方向。
3购存
产品出厂后，在良好防雨、通风贮存条件下，贮存期限不得超过6个月。6
