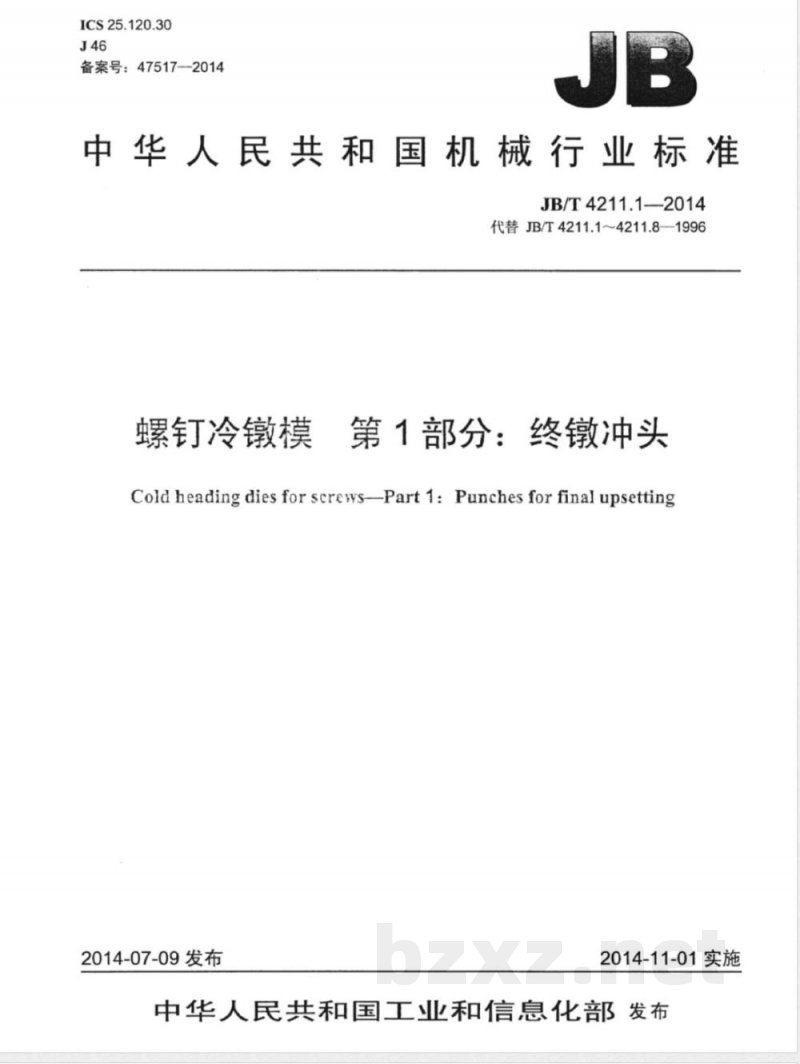

【其他行业标准】 螺钉冷镦模 第1部分：终镦冲头

ICS25.120.30
备案号：47517—2014
中华人民共和国机械行业标准
JB/T4211.1—2014
代替JB/T4211.1~4211.8—1996
螺钉冷模
第1部分：终墩冲头
Cold heading dies for screwsPart 1:Punches for final upsetting2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布中华
人民共
机械行业标准
螺钉冷镦模第1部分：终镦冲头
JB/T 4211.1—2014

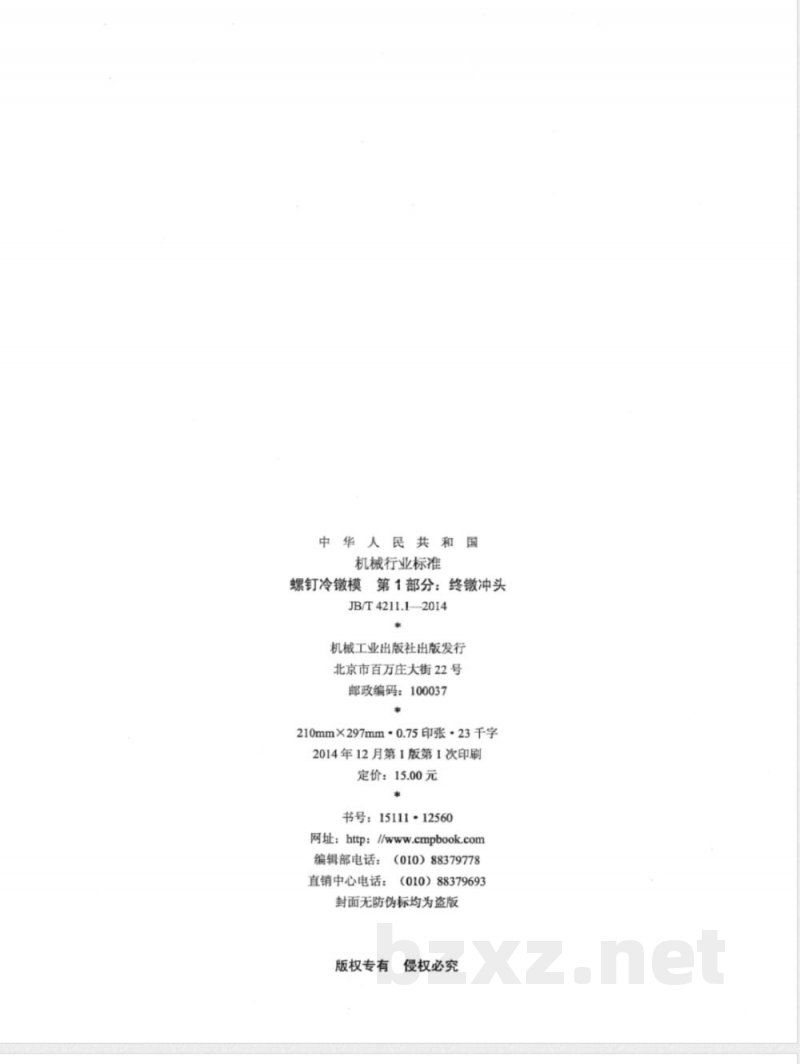

机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.75印张·23千字2014年12月第1版第1次印刷
定价：15.00元
书号：15111·12560
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究

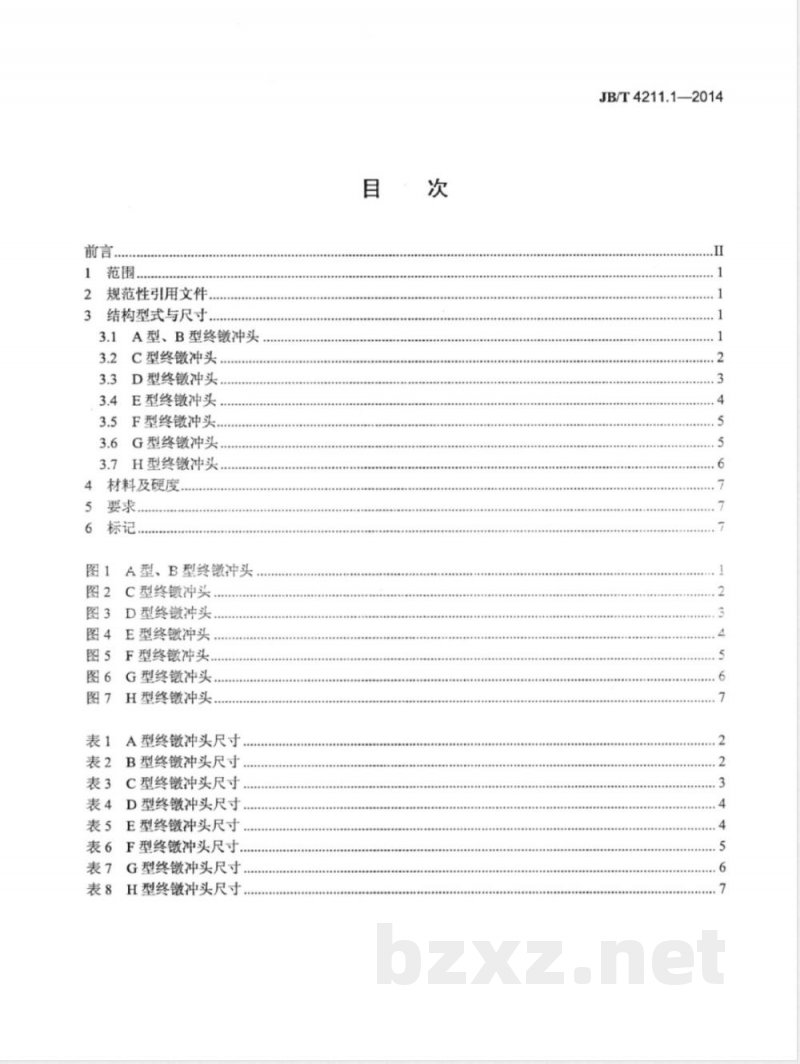

规范性引用文件
结构型式与尺寸，
3.1A型、B型终镦冲头
C型终镦冲头
D型终冲头，
E型终镦冲头
F型终镦冲头，
G型终镦冲头.
H型终镦冲头
材料及硬度
图1A型、B型终镦冲头
图2C型终冲头
D型终冲头
E型终镦冲头
F型终微冲头.
G型终敏冲头..
H型终敏冲头
A型终镦冲头尺寸
B型终镦冲头尺寸.
表3C型终镦冲头尺寸.
表4D型终镦冲头尺寸.
表5E型终镦冲头尺寸
表6F型终冲头尺寸..
表7G型终冲头尺寸
表8H型终冲头尺寸
JB/T4211.1—2014
JB/T4211.1——2014

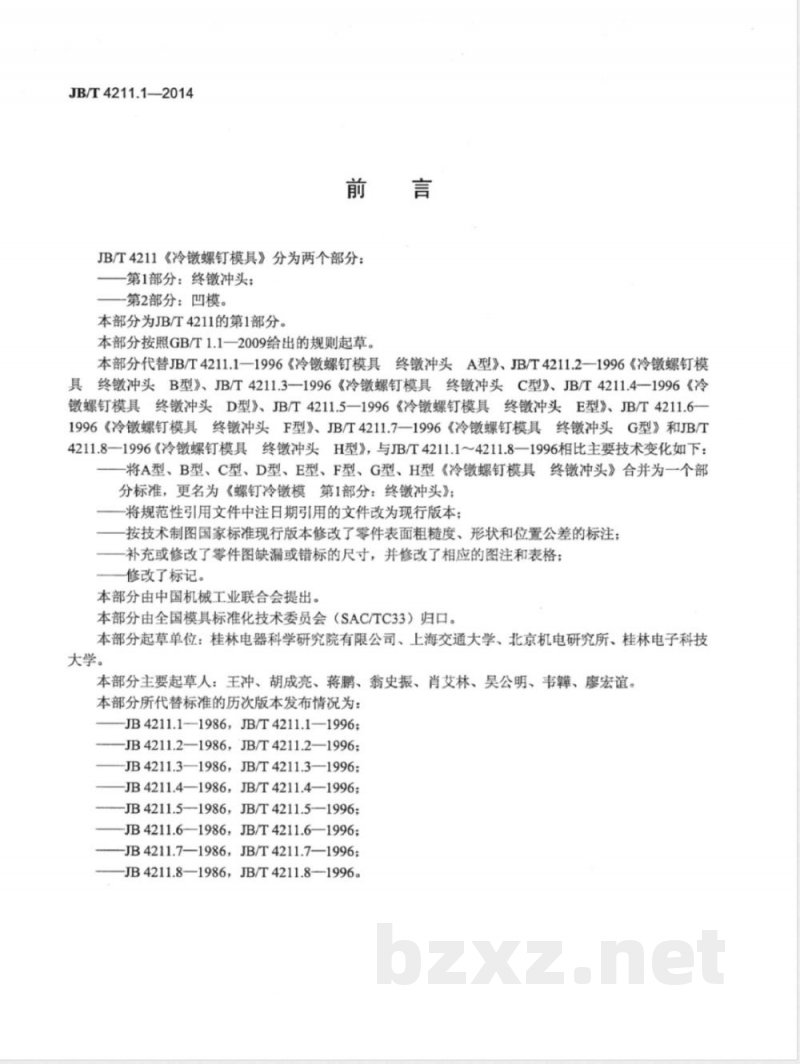

JB/T4211《冷螺钉模具》分为两个部分：第1部分：终冲头；
第2部分：凹模。
本部分为JB/T4211的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替JB/T4211.1—1996《冷镦螺钉模具终镦冲头A型》、JB/T4211.2—1996《冷螺钉模具终冲头B型》、JB/T4211.3一1996《冷镦螺钉模具终镦冲头C型》、JB/T4211.4—1996《冷镦螺钉模具终镦冲头D型》、JB/T4211.5一1996《冷镦螺钉模具终镦冲头E型》、JB/T4211.61996《冷镦螺钉模具终镦冲头F型》、JB/T4211.71996《冷镦螺钉模具终镦冲头G型》和JB/T4211.8—1996《冷镦螺钉模具终镦冲头H型》，与JB/T4211.1～4211.8一1996相比主要技术变化如下：将A型、B型、C型、D型、E型、F型、G型、H型《冷镦螺钉模具终镦冲头》合并为一个部分标准，更名为《螺钉冷镦模第1部分：终镦冲头》；将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究院有限公司、上海交通大学、北京机电研究所、桂林电子科技大学。
本部分主要起草人：王冲、胡成亮、蒋鹏、翁史振、肖艾林、吴公明、韦、廖宏谊。本部分所代替标准的历次版本发布情况为：JB4211.1—1986，JB/T4211.1—1996；JB4211.2—1986，JB/T4211.2—1996;JB4211.3—1986，JB/T4211.3—1996;JB4211.4—1986，JB/T4211.4—1996；JB4211.5—1986，JB/T4211.5—1996;JB4211.6—1986，JB/T4211.6—1996;JB4211.7—1986，JB/T4211.7—1996；JB4211.8—1986，JB/T4211.8—1996。1范围
螺钉冷模第1部分：终镦冲头
JB/T4211.12014
JB/T4211的本部分规定了螺钉冷模的终镦冲头的结构型式与尺寸、材料及硬度、要求和标记。本部分适用于双击整模自动冷镦机用螺钉冷镦模。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T65—2000
GB/T67—2008
GB/T68—2000
GB/T69—2000
GB/T818—2000
开槽圆柱头螺钉
开槽盘头螺钉
开槽沉头螺钉
开槽半沉头螺钉
十字槽盘头螺钉
GB/T819.1—2000
GB/T819.2—1997
GB/T820—2000
JB/T4213—2014
结构型式与尺寸
十字槽沉头螺钉
第1部分：钢4.8级
十字槽沉头螺钉
十字槽半沉头螺钉
第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3紧固件冷模技术条件
3.1A型、B型终镦冲头

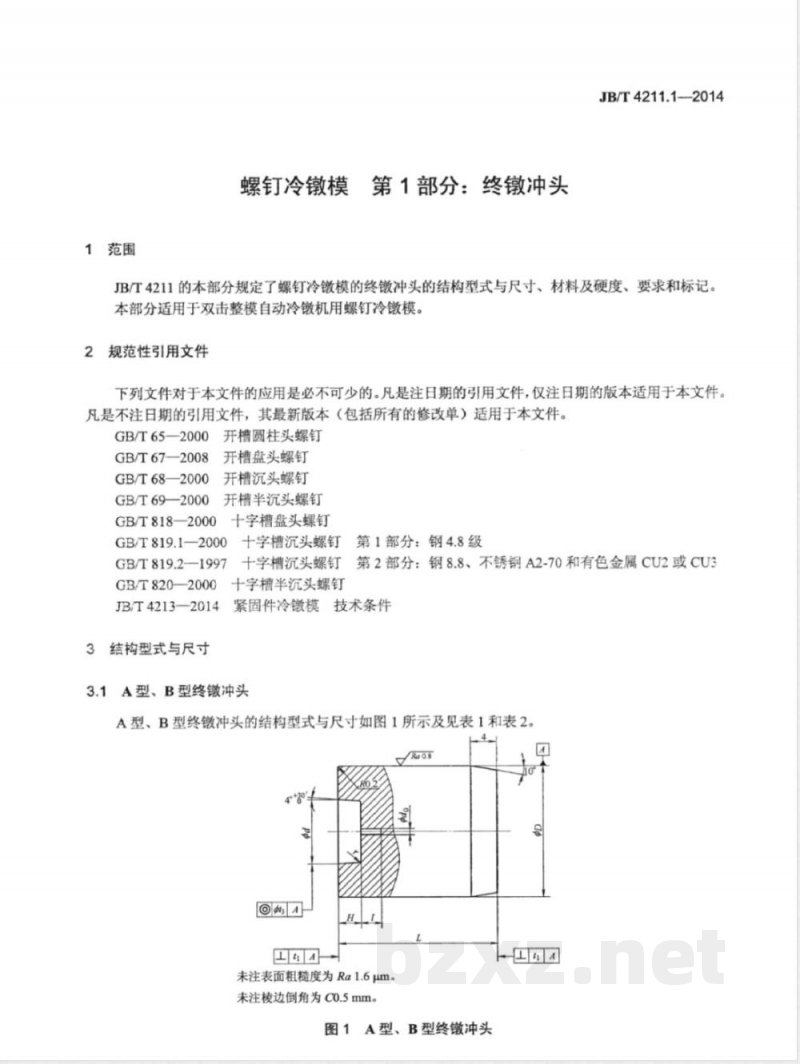

A型、B型终镦冲头的结构型式与尺寸如图1所示及见表1和表2。a0.8
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为co.5mm。
图1A型、B型终镦冲头
JB/T4211.1—2014
GB/T65
GB/T67
C型终镦冲头
A型终镦冲头尺寸
B型终镦冲头尺寸
单位为毫米
单位为毫米
C型终镦冲头适用于GB/T67一2008开槽盘头螺钉（冷镦一字槽工艺）的加工，其结构型式与尺寸如图2所示及见表3。
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为co.5mm。
图2C型终镦冲头
GB/T67
3.3D型终冲头
表3C型终镦冲头尺寸
D型终镦冲头的结构型式与尺寸如图3所示及见表4。L
表面粗糙度为Ra0.8μm。
未注棱边倒角为co.5mm。
图3D型终镦冲头
JB/T4211.1—2014
单位为毫米
JB/T4211.1—2014
GB/T68
公称尺寸
极限偏差
表4D型终镦冲头尺寸
公称尺寸极限偏差
模芯和模套冷压合过盈量应符合JB/T4213—2014中3.7的规定。3.4E型终冲头
E型终敏冲头的结构型式与尺寸如图4所示及见表5。0.8
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为C0.5mm。
E型终镦冲头
表5E型终镦冲头尺寸
GB/T69
公称尺
极限偏
公称尺
公称尺
单位为毫米
单位为毫米
3.5F型终冲头
F型终冲头的结构型式与尺寸如图5所示及见表6。Ra0.8
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为C0.5mm。
图5F型终镦冲头
表6F型终镦冲头尺寸
GB/T818
G型终镦冲头
H型十字槽
插入深度
G型终镦冲头的结构型式与尺寸如图6所示及见表7。DwwW.bzxz.Net
JB/T4211.1—2014
单位为毫米
0.040.04|0.04
JB/T4211.1—2014
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为co.5mm。
H型十字槽
GB.T819.1、GB/T819.2
插入深度
3.7H型终镦冲头
G型终镦冲头
G型终镦冲头尺寸
H型终冲头的结构型式与尺寸如图7所示及见表8。极限
单位为毫米
未注表面粗糙度为Ra1.6 μm。
未注棱边倒角为co.5mm。
GB/T820
材料及硬度
图7H型终镦冲头
表8H型终镦冲头尺寸
H型十字槽
插入深度
JB/T4211.1—2014
单位为毫米
0.040.040.04
材料由制造者选定。推荐采用LD（75Cr7Mo3V2Si)、W6Mo5Cr4V2，硬度为58HRC~62HRC。5要求
技术要求应符合JB/T4213一2014的规定。6标记
符合本部分螺钉冷模的终镦冲头的标记应有下列内容：
