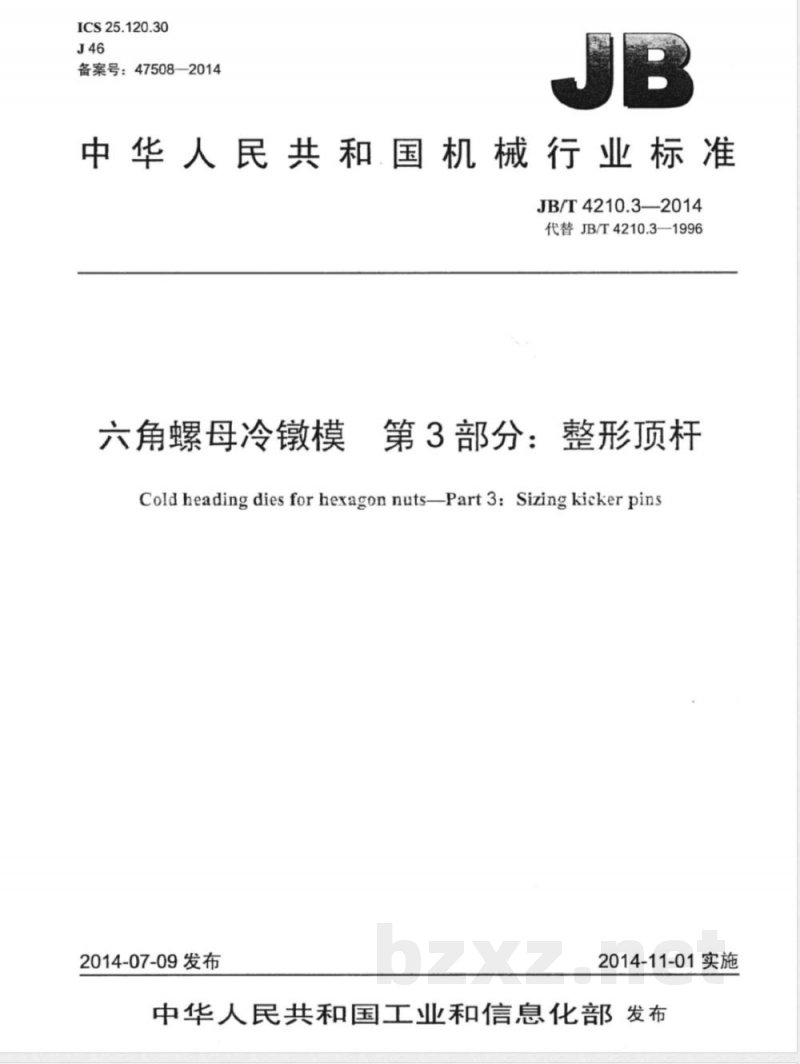

【其他行业标准】 六角螺母冷镦模 第3部分：整形顶杆

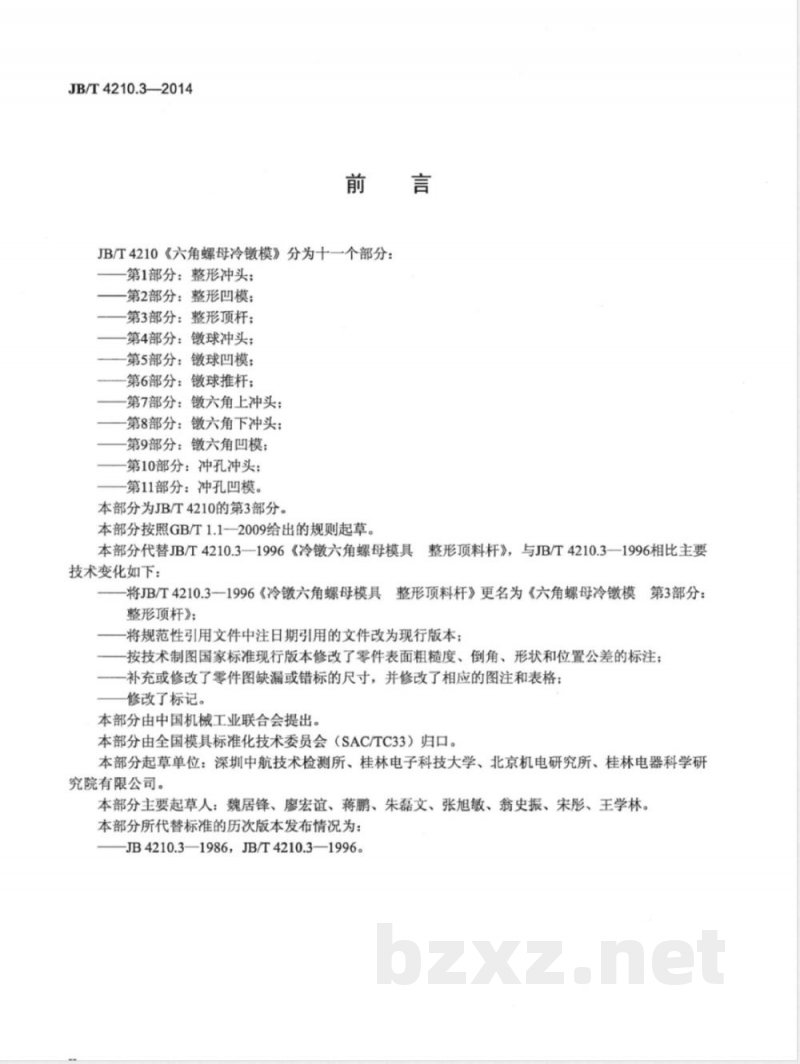

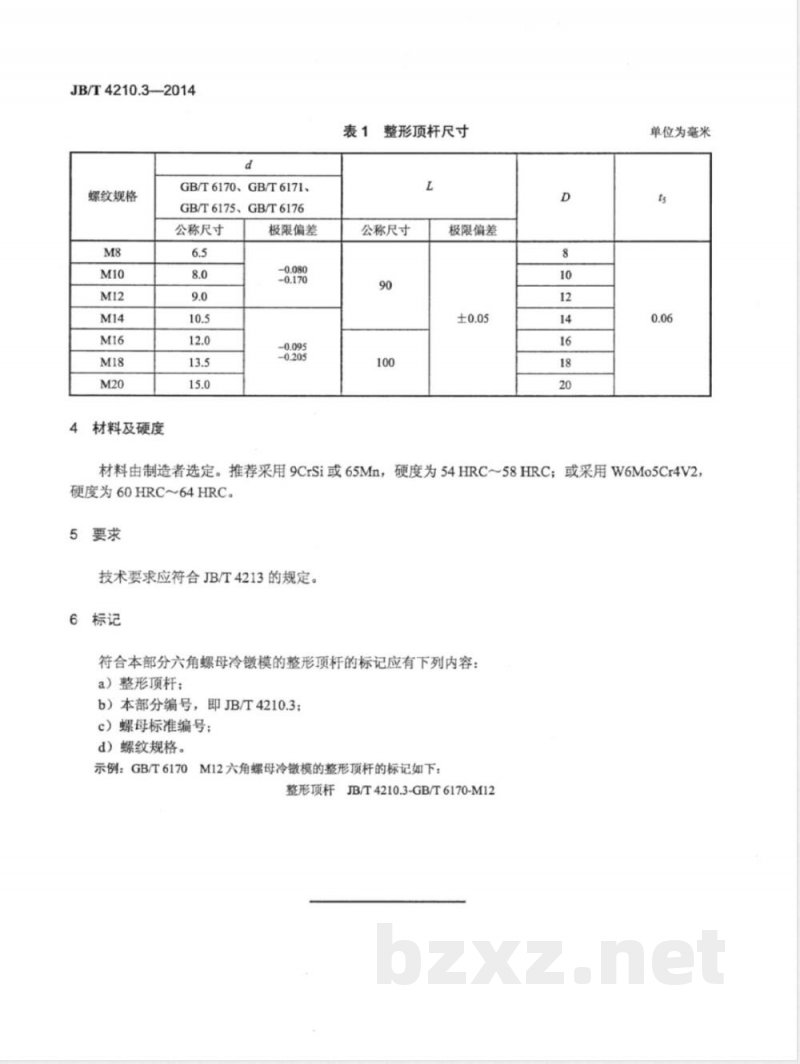

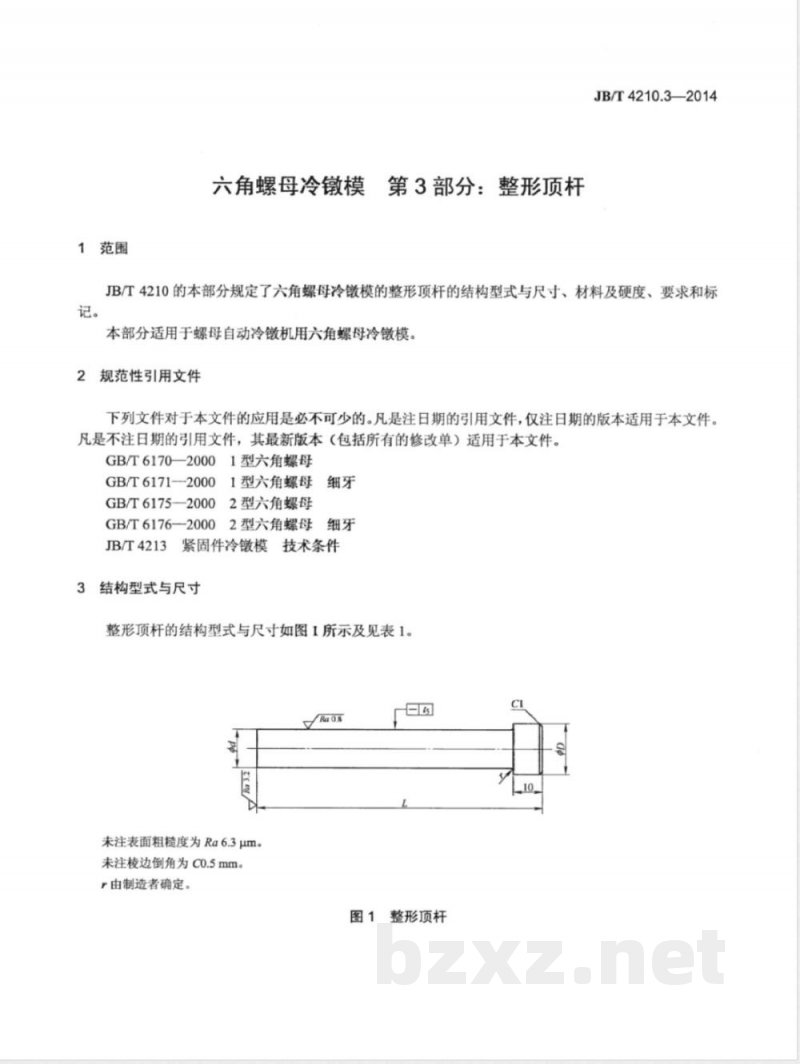

JB/T4210.3—2014 代替 JB/T4210.3—1996 六角螺母冷模 第3部分：整形顶杆 中华人民共和国工业和信息化部发布 前言 JB/T4210《六角螺母冷镦模》分为十一个部分： 第1部分：整形冲头； 第2部分：整形凹模； 第3部分：整形顶杆； 第4部分：镦球冲头； 第5部分：镦球凹模； 第6部分：镦球推杆； 第7部分：镦六角上冲头； 第8部分：镦六角下冲头； 第9部分：镦六角凹模； 第10部分：冲孔冲头； 第11部分：冲孔凹模。 本部分为JB/T4210的第3部分，按照GB/T1.1—2009起草。本部分代替JB/T4210.3—1996《冷镦六角螺母模具整形顶料杆》。主要技术变化如下： - 将标准更名为《六角螺母冷模 第3部分：整形顶杆》。 - 更新规范性引用文件为现行版本。 - 按技术制图国家标准修改零件表面粗糙度、倒角、形状和位置公差标注。 - 补充或修改零件图缺漏或错标的尺寸，并更新图注和表格。 - 修改标记要求。 本部分由中国机械工业联合会提出，全国模具标准化技术委员会（SAC/TC33）归口。起草单位：深圳中航技术检测所、桂林电子科技大学、北京机电研究所、桂林电器科学研究院有限公司。主要起草人：魏居锋、廖宏谊、蒋鹏、朱磊文、张旭敏、翁史振、宋彤、王学林。 1 范围 本部分规定了六角螺母冷镦模的整形顶杆的结构型式与尺寸、材料及硬度、要求和标记，适用于螺母自动冷镦机使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少。注日期的版本仅适用于本文件，不注日期的引用文件适用其最新版本（包括所有修改单）： - GB/T6170—2000 型六角螺母 - GB/T6171—2000 型六角螺母（细牙） - GB/T6175—2000 型六角螺母 - GB/T6176—2000 型六角螺母（细牙） - JB/T4213 紧固件冷镦模技术条件 3 结构型式与尺寸 整形顶杆的结构型式与尺寸如图1所示，具体尺寸见表1。未注表面粗糙度为Ra6.3μm，未注棱边倒角为C0.5mm。 螺纹规格及公称尺寸：M8, M10, M12, M14, M16, M18, M20，对应极限偏差及尺寸符合GB/T6170、GB/T6171、GB/T6175、GB/T6176标准。 表1 整形顶杆尺寸 公称尺寸 D (mm): 8, 10, 12, 14, 16, 18, 20 长度 L (mm): 90, 100 极限偏差: ±0.05 公称尺寸 d (mm): 6.5, 8.0, 9.0, 10.5, 12.0, 13.5, 15.0 极限偏差 d: -0.080, 0.170, 0.095, 0.205 材料由制造者选定，推荐采用9CrSi或65Mn，硬度为54HRC～58HRC；或采用W6Mo5Cr4V2，硬度为60HRC～64HRC。 5 要求 技术要求应符合JB/T4213的规定。 6 标记 符合本部分标准的整形顶杆标记应包括： - 整形顶杆 - 本部分编号 JB/T4210.3 - 螺母标准编号（如 GB/T6170） - 螺纹规格（如 M12） 示例：整形顶杆 JB/T4210.3-GB/T6170-M12 JB/T4210.3—2014 中华人民共和国机械行业标准 六角螺母冷模 第3部分：整形顶杆 机械工业出版社出版发行，北京市百万庄大街22号，邮政编码：100037
