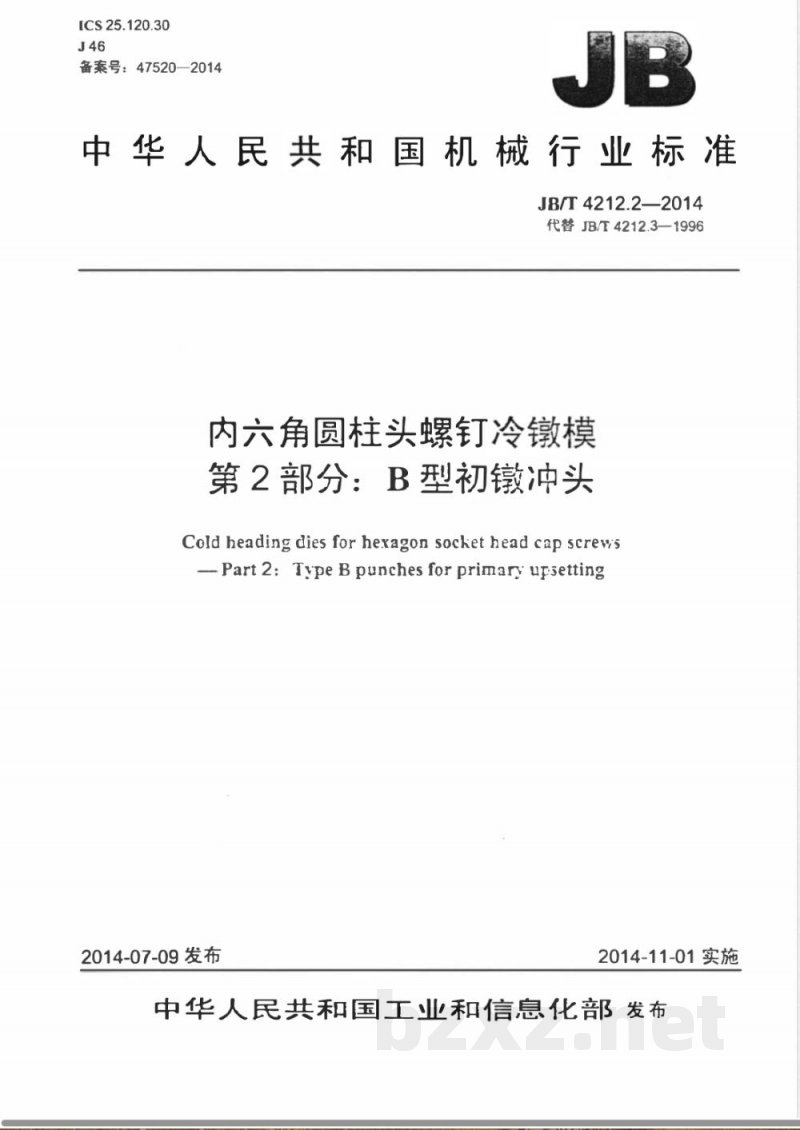

【其他行业标准】 内六角圆柱头螺钉冷镦模 第2部分：B型初镦冲头

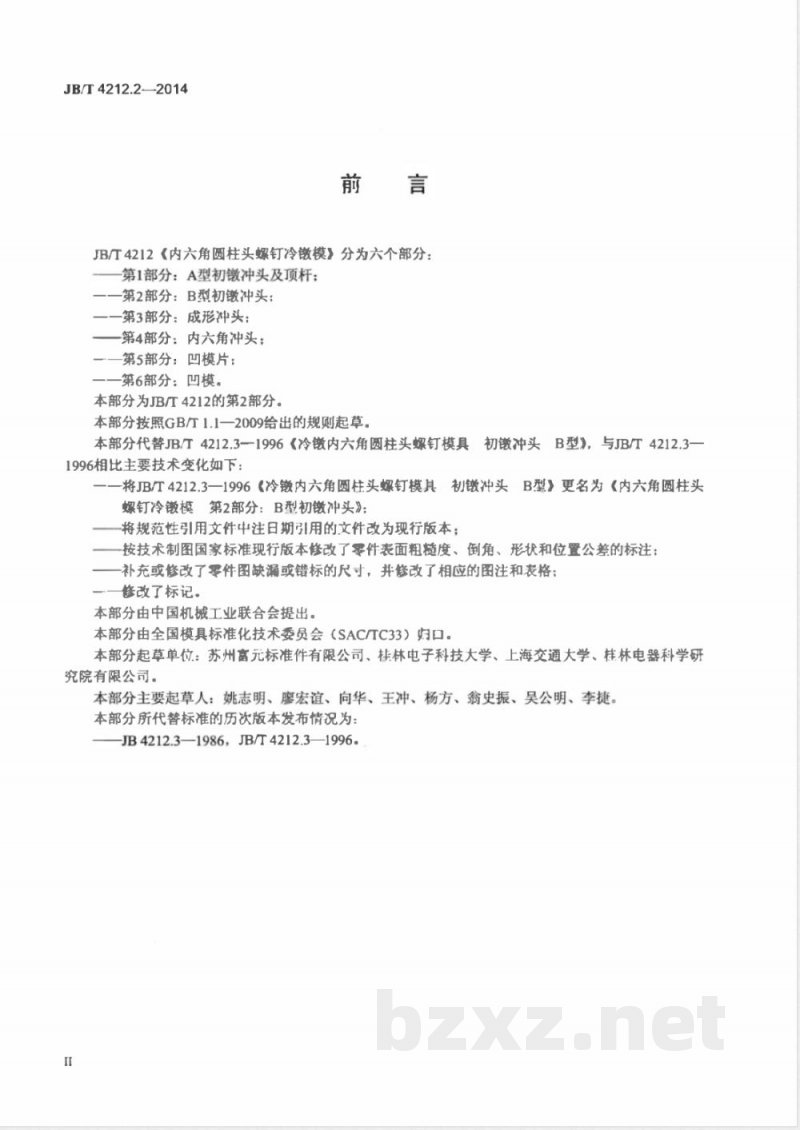

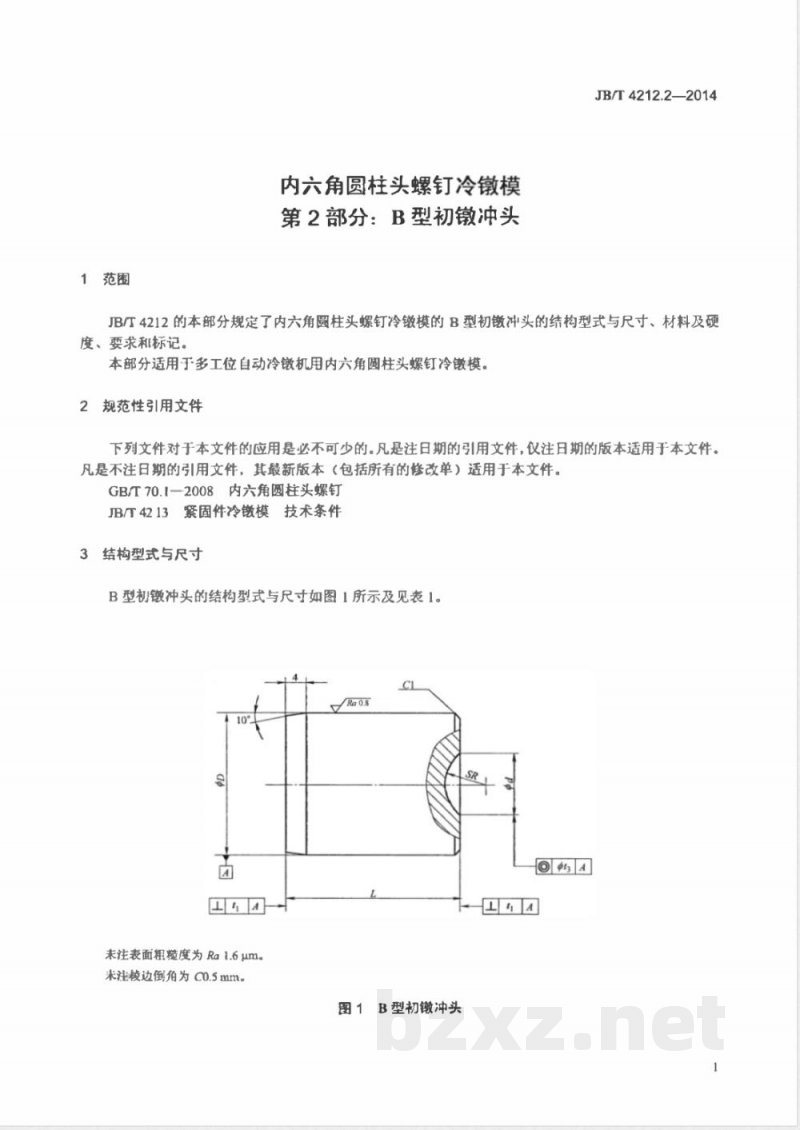

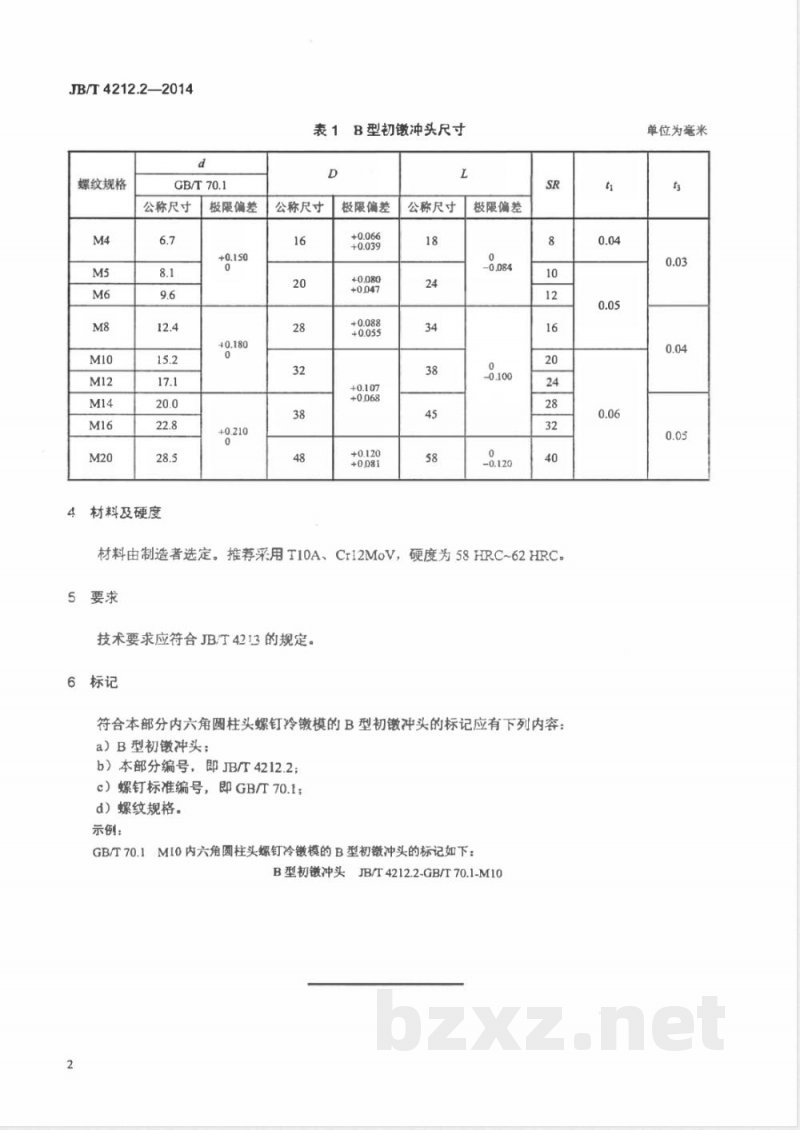

JB/T 4212.2—2014 内六角圆柱头螺钉冷镦模 第2部分：B型初冲头 前言 JB/T 4212（内六角圆柱头螺钉冷镦模）分为六个部分：第1部分为A型初镦冲头及顶杆；第2部分为B型初镦冲头；第3部分为成形冲头；第4部分为内六角冲头；第5部分为凹模片；第6部分为凹模。本部分为JB/T 4212的第2部分，按照GB/T 1.1—2009规则起草，代替JB/T 4212.3—1996《冷镦内六角圆柱头螺钉模具初镦冲头B型》。与JB/T 4212.3—1996相比，本部分的主要技术变化包括：更名为《内六角圆柱头螺钉冷镦模第2部分：B型初冲头》；规范性引用文件改为现行版本；技术制图标准修改零件表面粗糙度、倒角、形状和位置公差标注；补充或修改零件图缺漏或错标尺寸，并修改相应图注和表格；修改标记。本部分由中国机械工业联合会提出，全国模具标准化技术委员会（SAC/TC33）归口，起草单位为苏州高元标准件有限公司、桂林电子科技大学、上海交通大学、桂林电器科学研究院有限公司。主要起草人包括姚志明、廖宏谊、向华、王冲、杨方、翁史振、吴公明、李捷。本部分所代替标准的历次版本为：JB 4212.3—1986，JB/T 4212.3—1996。 1 范围 本部分规定了内六角圆柱头螺钉冷镦模B型初镦冲头的结构型式与尺寸、材料及硬度、要求和标记。本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。 2 规范性引用文件 下列文件对于本文件的应用必不可少。注日期的引用文件，其注日期版本适用本文件；未注日期的引用文件，其最新版本（包括所有修改单）适用本文件。主要引用文件包括：GB/T 70.1—2008《内六角圆柱头螺钉紧固件冷镦模技术条件》。 3 结构型式与尺寸 B型初镦冲头的结构型式与尺寸见图1和表1。未注表面粗糙度为Ra1.6μm，校边倒角为c0.5mm。螺纹规格及公称尺寸如下： - M4：6.7 mm - M5：8.1 mm - M6：9.6 mm - M8：12.4 mm - M10：15.2 mm - M12：17.1 mm - M14：20.0 mm - M16：22.8 mm - M20：28.5 mm 表1 B型初镦冲头尺寸 公称尺寸 D：16, 20, 28, 32, 38, 48 极限偏差：+0.066, +0.039, +0.080, +0.047, +0.088, +0.055, +0.107, +0.068, +0.120, +0.081 材料由制造者选定，推荐材料为T10A、Cr12MoV，硬度58HRC~62HRC。 4 材料及硬度 材料和硬度应符合上述推荐标准，由制造者选定。 5 要求 技术要求应符合JB/T 4213的规定。 6 标记 符合本标准的B型初镦冲头应标明以下内容： a）B型初镦冲头； b）标准编号，即JB/T 4212.2； c）螺钉标准编号，即GB/T 70.1； d）螺纹规格。 示例：GB/T 70.1 M10内六角圆柱头螺钉冷镦模的B型初冲头标记为：B型初镦冲头 JB/T 4212.2-GB/T 70.1-M10
