【其他行业标准】 弹簧加压摇架

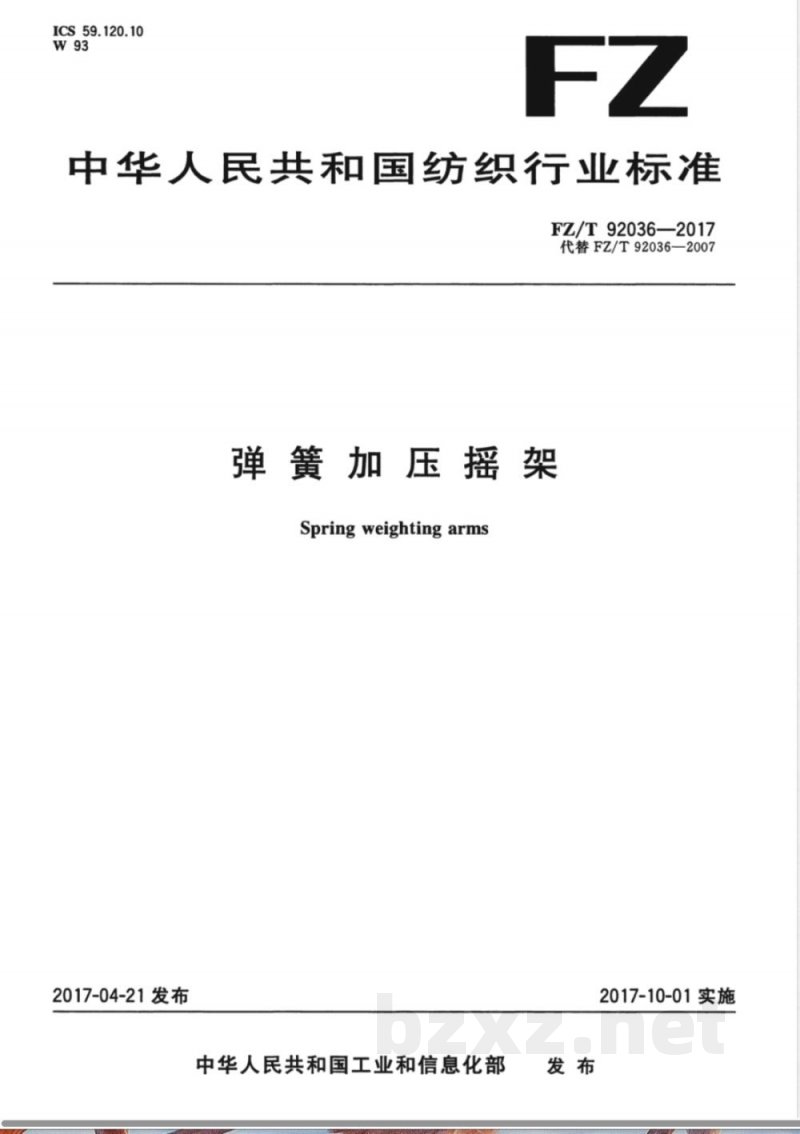

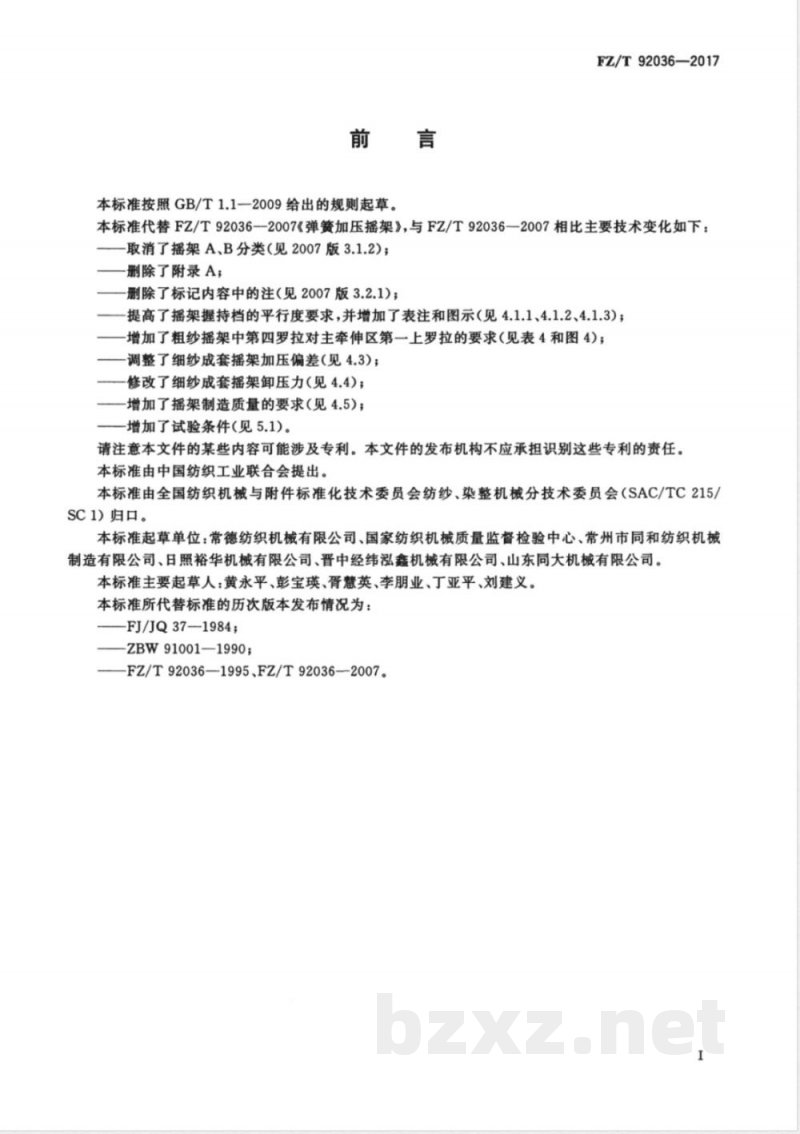

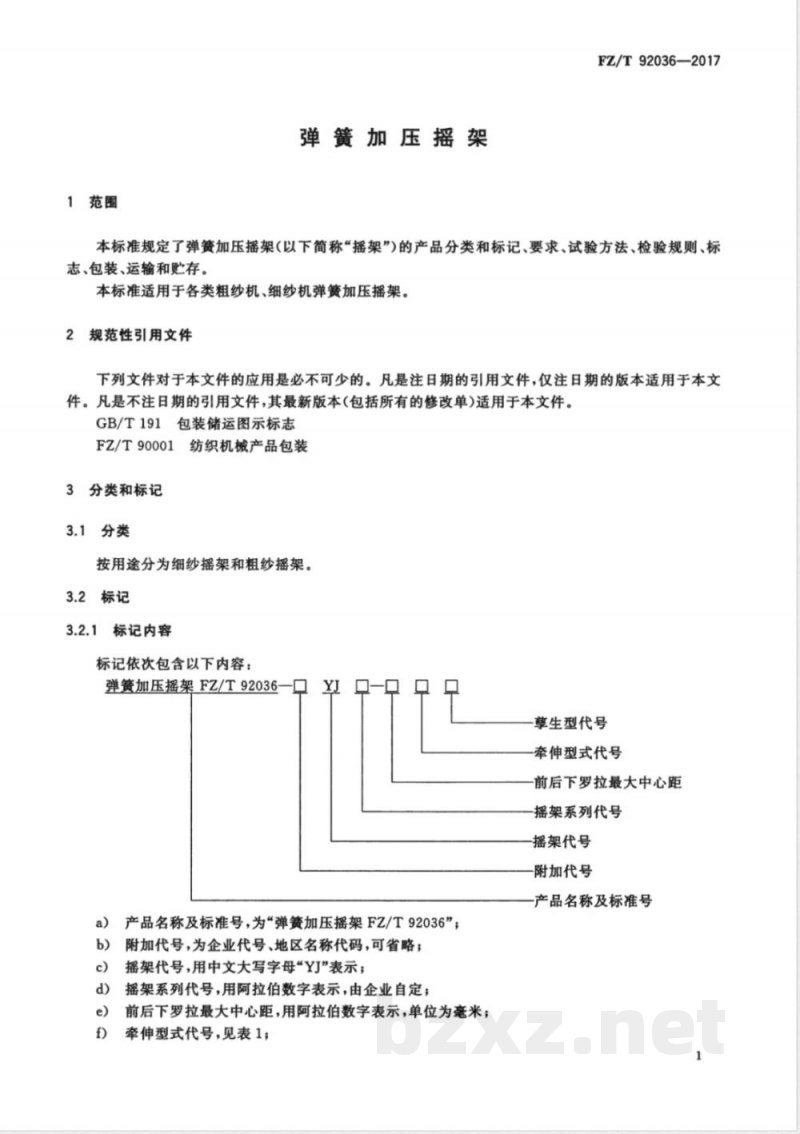

中华人民共和国纺织行业标准 FZ/T92036—2017 代替标准：FZ/T92036—2007 发布：2017-04-21 实施：2017-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T1.1—2009起草，代替FZ/T92036—2007《弹簧加压摇架》。与2007版相比，本标准主要技术变化如下：取消摇架A、B分类，删除附录A及标记内容中的注；提高握持档的平行度要求，并增加表注和图示；增加粗纱摇架中第四罗拉对主牵伸区第一上罗拉的要求；调整细纱成套摇架加压偏差；修改细纱成套摇架卸压力；增加播摇架制造质量要求及试验条件。本标准由中国纺织工业联合会提出，全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会归口。起草单位包括常德纺织机械有限公司、国家纺织机械质量监督检验中心、常州市同和纺织机械制造有限公司、日照裕华机械有限公司、晋中经纬泓鑫机械有限公司、山东同大机械有限公司。主要起草人：黄永平、彭宝瑛、胥慧英、李朋业、丁亚平、刘建义。 1 范围 本标准规定了弹簧加压摇架（以下简称“摇架”）的产品分类和标记、技术要求、试验方法、检验规则、标志、包装、运输及贮存。适用于各类粗纱机和细纱机使用的摇架。 2 规范性引用文件 - GB/T191 包装储运图示标志 - FZ/T90001 纺织机械产品包装 3 分类和标记 3.1 分类 摇架按用途分为细纱摇架和粗纱摇架。 3.2 标记 3.2.1 标记内容依次包括： - 产品名称及标准号：弹簧加压摇架 FZ/T92036 - 附加代号：企业代号或地区代码，可省略 - 摇架代号：中文大写字母“YJ”表示 - 摇架系列代号：阿拉伯数字，由企业自定 - 前后下罗拉最大中心距：阿拉伯数字，单位毫米 - 牵伸型式代号：见表1 - 摇架擎生型代号：英文大写字母（I、O、V除外） 注：此标记可用于技术文件、货物订单等，产品代码使用时可省略产品名称及标准号。 表1 牵伸型式代号 三罗拉直线型：代号 ×4 四罗拉直线型：代号 2 直线型（平牵）：代号 2 曲线型（V牵）：代号 V 3.2.2 标注示例 示例1：某企业生产的细纱弹簧加压摇架，执行FZ/T92036标准，附加代号M，前后最大中心距132mm，三罗拉曲线型牵伸，擎生C型，标记为：弹簧加压摇架 FZ/T92036-MYJ2-132VC。 示例2：某企业生产的粗纱弹簧加压摇架，执行FZ/T92036标准，附加代号H，前后最大中心距190mm，四罗拉直线型牵伸，标记为：弹簧加压摇架 FZ/T92036-HYJ。
