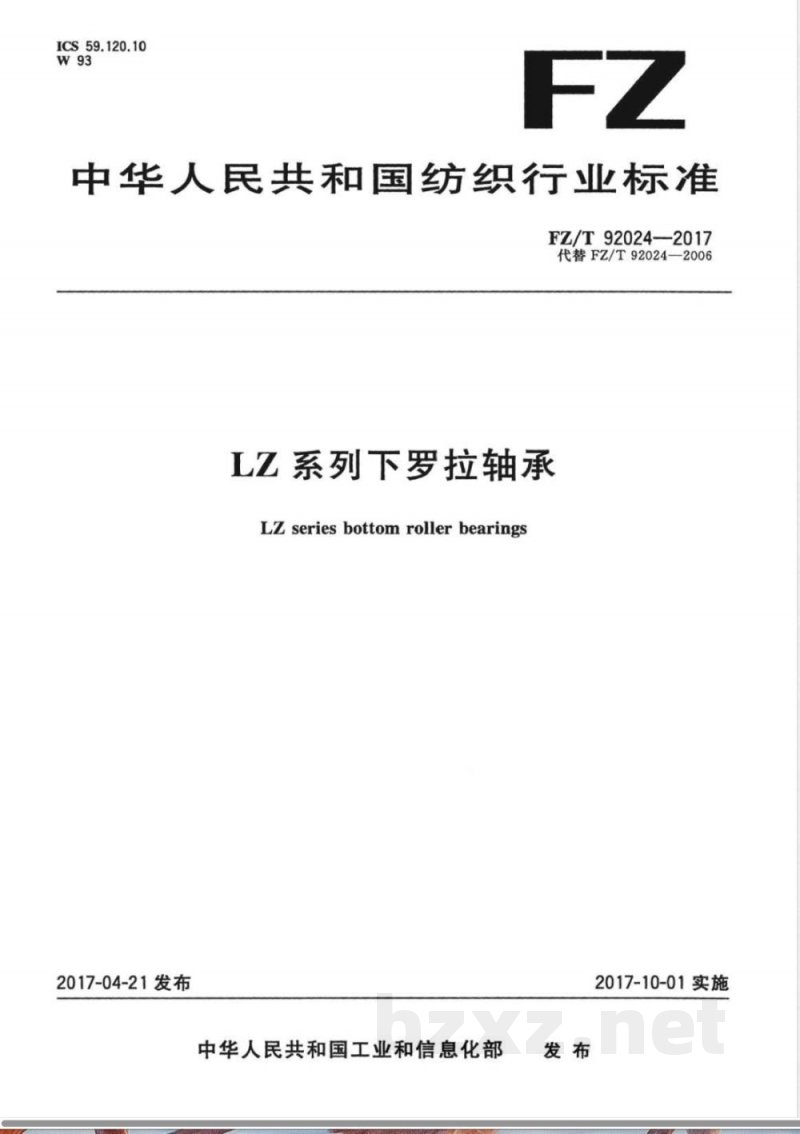

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T92024—2017
代替FZ/T92024-2006
LZ系列下罗拉轴承
LZseriesbottomrollerbearings2017-04-21发布
中华人民共和国工业和信息化部发布
2017-10-01实施

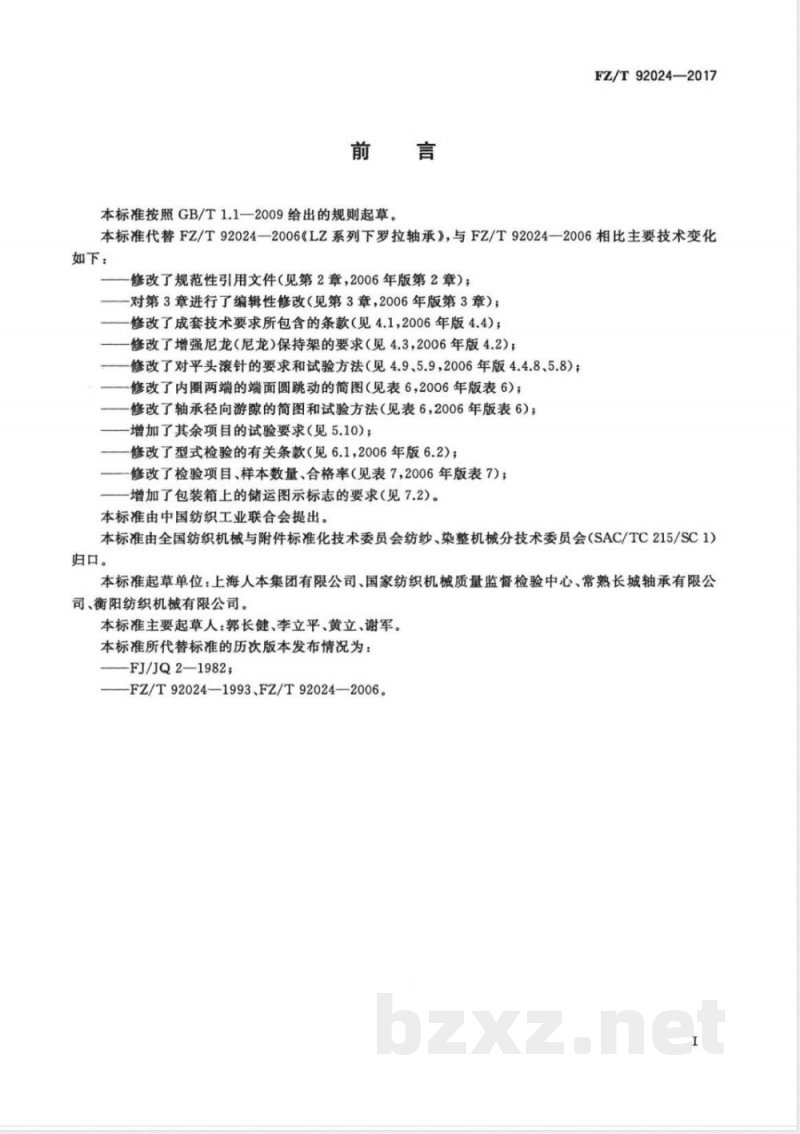

本标准按照GB/T1.1一2009给出的规则起草。FZ/T92024—2017
本标准代替FZ/T92024—2006《LZ系列下罗拉轴承》，与FZ/T92024—2006相比主要技术变化如下：
修改了规范性引用文件（见第2章，2006年版第2章）；对第3章进行了编辑性修改（见第3章，2006年版第3章）；修改了成套技术要求所包含的条款（见4.1，2006年版4.4）；修改了增强尼龙（尼龙）保持架的要求（见4.3，2006年版4.2）；修改了对平头滚针的要求和试验方法（见4.9、5.9，2006年版4.4.8、5.8）；修改了内圈两端的端面圆跳动的简图（见表6，2006年版表6）；修改了轴承径向游隙的简图和试验方法（见表6，2006年版表6）：增加了其余项目的试验要求（见5.10）；修改了型式检验的有关条款（见6.1，2006年版6.2）；修改了检验项目、样本数量、合格率（见表7，2006年版表7)；一增加了包装箱上的储运图示标志的要求（见7.2）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱，染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：上海人本集团有限公司、国家纺织机械质量监督检验中心、常熟长城轴承有限公司、衡阳纺织机械有限公司。
本标准主要起草人：郭长健、李立平、黄立、谢军。本标准所代替标准的历次版本发布情况为：—FJ/JQ2-1982
—FZ/T92024—1993、FZ/T92024—2006。I此内容来自标准下载网
1范围
LZ系列下罗拉轴承
FZ/T92024—2017
本标准规定了LZ系列下罗拉轴承（以下称“轴承”）的分类、参数和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于纺纱准备、纺纱和并（抢）机械的下罗拉轴承，其他同类的下罗拉轴承也可参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB/T309—2000滚动轴承滚针
GB/T18254高碳铬轴承钢
滚动轴承高碳铬轴承钢零件热处理技术条件JB/T1255
JB/T7048
FZ/T90001
FZ/T90086
滚动轴承工程塑料保持架技术条件纺织机械产品包装
纺织机械与附件
牛下罗拉轴承和有关尺寸
3分类、参数和标记
3.1分类
按轴承外径、内径尺寸系列为主参数的表示法分为：A类和B类。3.2参数
3.2.1A类：以轴承外径D尺寸系列为主参数表示法，参数见表1、图1。表1
LZ2820
外圈外径
内圈内径
外圈宽度
LZ2822
LZ2824
LZ2800
LZ3220
LZ3222
LZ3224
LZ3200
轴承型号
LZ3620
LZ3622
LZ3624
LZ3626
LZ3600
LZ4024
LZ4026
LZ4030
LZ4000
单位为毫米
LZ4524
LZ4526
LZ4530
LZ4500
FZ/T92024—2017
内圈宽度
内圈倒角
最小基本承载能力/N
LZ2820
LZ2822
LZ2824
LZ2800
表1（续）
LZ3220
LZ3222
LZ3224
LZ3200
轴承型号
LZ3620
LZ3622
LZ3624
LZ3626
LZ3600
3.2.2B类：以轴承内径d尺寸系列为主参数表示法，参数见表2、图1。表2
外圈外径
内图内径
外圈宽度
内图宽度
内图倒角
最小基本承载能力/N
注：外圈内径D,尺寸系列参见附录A。3.3标记
3.3.1A类标记
3.3.1.1标记内容
标记依次包含以下内容：
轴承型号
LZ4024
LZ4026
LZ4030
LZ4000
单位为毫米
LZ4524
LZ4526
LZ4530
LZ4500
单位为毫米
单位为毫米
轴承外径D见表1。
轴承座宽度B2见表3。
补充代号
轴承座宽度B2
轴承外径D
下罗拉轴承代号
20、22、24、(25)、26、30
与轴承尺寸无固定关系，选用时建议B2≤B(B见表2)。括号内数值尽量避免使用。
轴承座宽度B，的表示方法：
当附有中凸块轴承盖时用“00”表示；当轴承盖有侧凸块时用轴承座宽度表示。2）轴承盖及轴承座的结构型式、技术参数按照FZ/T90086的规定。补充代号的特征及表示法见表4。表4
补充代号
注：结构性能等需表达特征的内容，也可在代号内表示。3.3.1.2
标记示例
FZ/T92024-2017
单位为毫米
增强尼龙（尼龙）保持架
钢保持架
示例：轴承外径为28mm，轴承座宽度为22mm，增强尼龙保持架的下罗拉轴承，其标记为：LZ2822。3.3.2B类标记
3.3.2.1标记内容
标记依次包含以下内容：
补充代号
轴承内径d
下罗拉轴承代号
轴承内径d见表2。
b）补充代号的特征及表示法见表4。3.3.2.2
标记示例
示例：轴承内径为16.5mm，钢保持架的下罗拉轴承，其标记为：LZ16.5G。3
FZ/T92024—2017
4要求
4.1成套技术要求。
4.1.1同批成套轴承的外圈与内圈滚针保持架组件间应可以进行互换，并符合轴承的径向游隙值。4.1.2成套轴承旋转应灵活，不允许有阻滞、打顿现象。4.1.3内圈径向圆跳动公差见表5。表5
内径d
公差值
内圈两端的端面圆跳动公差不大于0.004mm。4.1.4
轴承径向游隙0.020mm~0.040mm。4.1.5
4.2轴承外圈、内圈、滚针用GCr15制造，材料应符合GB/T18254的规定。增强尼龙（尼龙）保持架，材料应符合JB/T7048的规定。4.3
外圈、内圈硬度60HRC65HRC，同一零件硬度差不大于1HRC。4.4
4.5外圈外径公差D-0.05mm。
4.6内圈内径公差d-0.01。mm。
内圈宽度公差b士0.025mm。
4.8内圈两端的平行度公差不大于0.004mm。>19
单位为毫米
4.9平头滚针的规值批直径变动量、硬度应符合GB/T309一2000的规定。平头滚针的规值批直径变动量不大于0.0025mm，平头滚针硬度60HRC~65HRC。5试验方法
5.1内圈径向圆跳动（4.1.3）、内圈两端的端面圆跳动（4.1.4）、轴承径向游隙（4.1.5），内圈两端的平行度（4.8)检测方法见表6。
内圈径向圆跳动
测试仪器
检验芯轴、专用轴
测仪、千分表（或
齿轮比较仪）
试验方法
轴承装于检验芯轴，芯轴
置于两项尖之间，测点在
外圈中间位置，固定外
图，使芯轴与内圈一同旋
转一周以上，千分表读数
差值为测量值
内圈端面圆跳动
轴承径向游隙
内圈两端面平行度
表6（续）
测试仪器
检验芯轴、专用轴
测仪、千分表（或
齿轮比较仪）
专用游隙测量仪
高度测量台架，标
准高度块、千分表
轴承外圈、内圈、滚针材料（4.2），按GB/T18254的规定检测。5.3
保持架材料（4.3），按JB/T7048的规定检测。5.4
外圈、内圈硬度（4.4），用洛氏硬度计按JB/T1255的规定检测。5.5外圈外径（4.5），用外径检查仪检测。5.6内圈内径（4.6），用内径检查仪检测。FZ/T92024-—2017
试验方法
轴承装于检验芯轴，芯轴
置于两顶尖之间，测点在
内圈端面1/2圆周平面
内，旋转芯轴1周，千分表
读数差值为测量值
水平握持芯轴一端，另一
端芯轴施加一定轴向压
力，固定轴承内圈。测点
置于外圈中间处，径向上
下加压，测量负荷F为
19.6N，内圈每转120°测
量1次，共测量3次，取其
算术平均值作为测量值
将轴承内圈端面放在平
台上，测点在1/2圆周平
面内，旋转内圈1周，千分
表读数差值为测量值
5.7内圈宽度（4.7），用专用量仪与标准件或块规作比较测量，测量时将内圈安放在平台上，测头打在另一端面，旋转一周。
5.8内圈两端的平行度（4.8），检测方法见表6。5.9平头滚针的规值批直径变动量、硬度（4.9），在现场取备装滚针，按GB/T309-2000的规定检测。5.10其余项目，感官检测。
FZ/T92024—2017
6检验规则
6.1型式检验
6.1.1在下列情况之一时，应进行型式检验：a）新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；b）
正常生产时，定期或积累一定产量后，应进行一次周期性检验；d）出厂检验结果与上次型式检验有较大差异时；e）第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。6.2.2检验项目：见4.1。
6.3抽样方法和判定规则
6.3.1检验样本采取随机抽样，检验项目、样本数量及合格率见表7。表7
检验项目
成套技术要求
轴承外圈、内圈、滚针材料
保持架材料
外图、内圈硬度
滚针的规值批直径变动量
滚针硬度
标准章条号
样本数量
>50套
≥20根
注：检查4.9滚针要求时，现场抽取批滚针样品数不小于50根（包括备用样品）。合格率/%
6.3.2样本经检验，成套和单项合格率均达到本标准的规定，则判定该样本符合标准的要求；反之，判定该样本不符合标准的要求。
6.4用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户协商处理。7标志
每套轴承应有产品标记和企业标志。7.1
包装箱上的储运图示标志，按GB/T191的规定。包装、运输和贮存
产品的包装，按FZ/T90001的规定。8.1
8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为1年。6
（资料性附录）
外圈内径D，尺寸系列
外圈内径D，尺寸
LZ2800
LZ3200
LZ3600
FZ/T92024—2017
LZ4000
LZ4500
