【其他行业标准】梳棉机盖板骨架

本网站发布时间： 2025-12-11 21:02:49

FZ/T92029-2015
现行
　点击下载此标准

基本信息

标准号：
FZ/T 92029-2015
标准名称：
梳棉机盖板骨架
标准类别：
纺织行业标准(FZ)
英文名称：
Cards—Flat bars
标准状态：
现行
发布日期：
2015-07-14
实施日期：
2016-01-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
871.57 KB

手机扫码下载更方便

标准分类号

标准ICS号：
纺织和皮革技术>>纺织机械>>59.120.10纺纱、加捻和卷曲变形机械
中标分类号：
纺织>>纺织机械与器具>>W93纺部机械与器具

关联标准

替代情况：
替代FZ/T 92029-2006

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0
出版日期：
2016-01-01

其他信息

起草人：
李立平、王胜、陆忠、李瑞霞、李占茹、纪合聚、邵长新
起草单位：
国家纺织机械质量监督检验中心、浙江锦峰纺织机械有限公司、金轮科创股份有限公司、郑州宏大新型纺机有限责任公司、青岛宏大纺织机械有限责任公司、青岛东佳纺机(集团)有限公司、青岛东昌纺机制造有限公司
提出单位：
中国纺织工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC 215/SC 1)
相关标签：
盖板骨架

标准简介/下载

点击下载

标准简介：

本标准规定了梳棉机盖板骨架的分类和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于梳棉机用的盖板。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替FZ/T92029—2006《梳棉机盖板骨架》,与FZ/T92029—2006相比,主要技术变化如下:
———修改了标准的英文译名(见封面,2006年版封面);
———增加了参数(见表1);
———增加了对铸铁盖板和铝合金盖板质量的要求(见4.1);
———增加了对铝合金盖板的氧化层厚度的要求(见4.2);
———修改了回转盖板的技术要求(见4.3,2006年版的4.1);
———修改了固定盖板的技术要求(见4.6,2006年版的4.2);
———删除了铝合金盖板材料的要求(见2006年版的4.4)。
本标准由中国纺织工业联合会提出。
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC215/SC1)归口。
本标准起草单位:国家纺织机械质量监督检验中心、浙江锦峰纺织机械有限公司、金轮科创股份有限公司、郑州宏大新型纺机有限责任公司、青岛宏大纺织机械有限责任公司、青岛东佳纺机(集团)有限公司、青岛东昌纺机制造有限公司。
本标准主要起草人:李立平、王胜、陆忠、李瑞霞、李占茹、纪合聚、邵长新。
本标准所代替标准的历次版本发布情况为:
———FJ/JQ145—1988;
———FZ/T92029—1995、FZ/T92029—2006。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T231.1 金属材料布氏硬度试验第1部分:试验方法
GB/T2828.1—2012 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
FZ/T90001 纺织机械产品包装
FZ/T90074 纺织机械产品涂装

标准内容

部分标准内容：

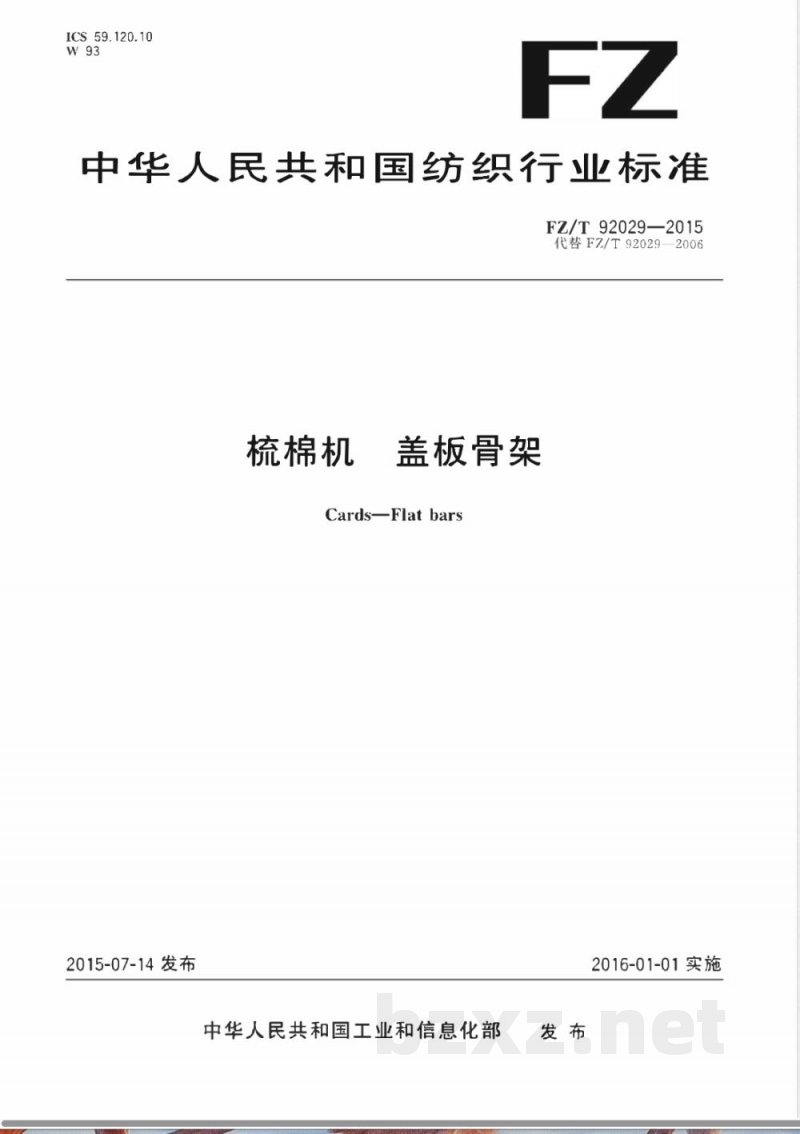

ICS 59.120.10
中华人民共和国纺织行业标准
FZ/T92029-2015
代替FZ/T92029-2006
梳棉机盖板骨架
Cards-Flatbars
2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

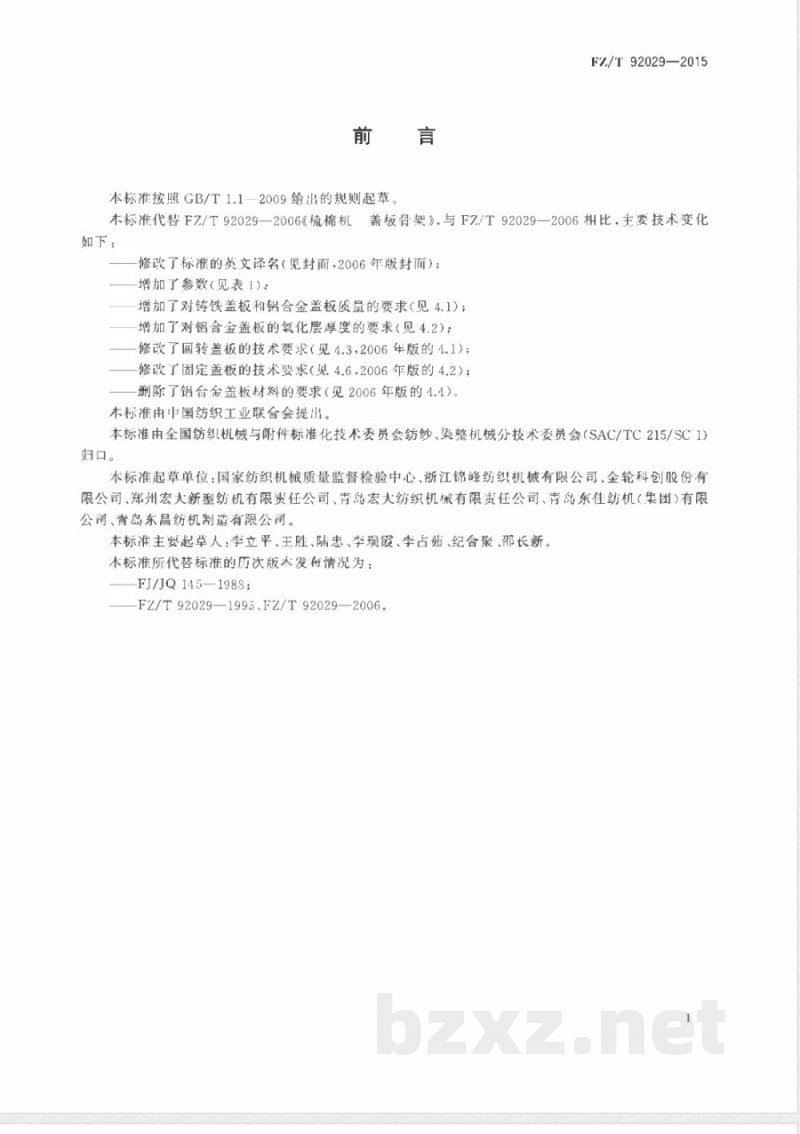

本标准按照GB/T1.1-2009的规则起草，代替FZ/T92029-2006《梳棉机盖板骨架》。与2006版相比，主要技术变化如下：
- 修改了标准的英文译名；
- 增加了参数（见表1）；
- 增加了对铸铁盖板和铝合金盖板质量的要求（见4.1）；
- 增加了对铝合金盖板氧化层厚度的要求（见4.2）；
- 修改了回转盖板的技术要求（见4.3）；
- 修改了固定盖板的技术要求（见4.6）；
- 删除了铝合金盖板材料要求。
本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
主要起草单位：国家纺织机械质量监督检验中心、浙江锦峰纺织机械有限公司、金轮科创股份有限公司、郑州宏大新型纺机有限责任公司、青岛宏大纺织机械有限责任公司、青岛东佳纺机（集团）有限公司、青岛东昌纺机制造有限公司。
主要起草人：李立平、王胜、附忠、李瑞霞、李占茹、纪合聚、邵长新。
历次版本发布情况：FJ/JQ145-1988、FZ/T92029-1995、FZ/T92029-2006。

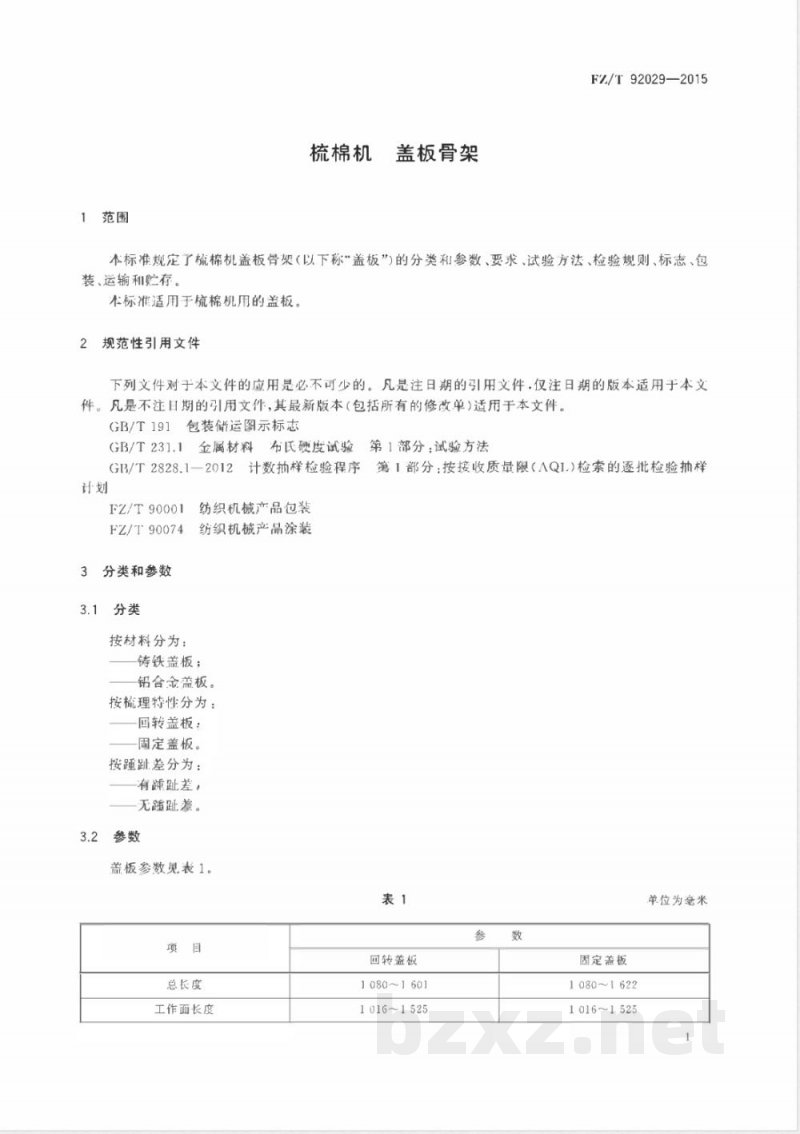

1 范围
本标准规定了梳棉机盖板骨架（以下简称“盖板”）的分类和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。适用于梳棉机用盖板。
2 规范性引用文件
下列文件对于本标准的应用是必不可少：
- GB/T191 包装储运图示标志
- GB/T231.1 金属材料布氏硬度试验 第1部分：试验方法
- G/T2828.1-2012 计数样检验程序第1部分：按接收质量限（AQL）进行逐批检验抽样计划
- FZ/T90001 纺织机械产品包装
- FZ/T90074 纺织机械产品涂装
3 分类和参数
3.1 分类
按材料分为：铸铁盖板、铝合金盖板。
按梳理特性分为：回转盖板、固定盖板。
按跳差分为：有跳趾差、无跳趾差。
3.2 参数
盖板参数见表1：
表1 盖板主要参数（单位：毫米）
项目|回转盖板|固定盖板
---|---|---
总长度|1080～1601|1080～1622
工作面长度|1016～1525|1016～1525
工作面宽度|33.2～33.4|31.4～34.0
跳趾差|0.5～0.90|0.68～0.70

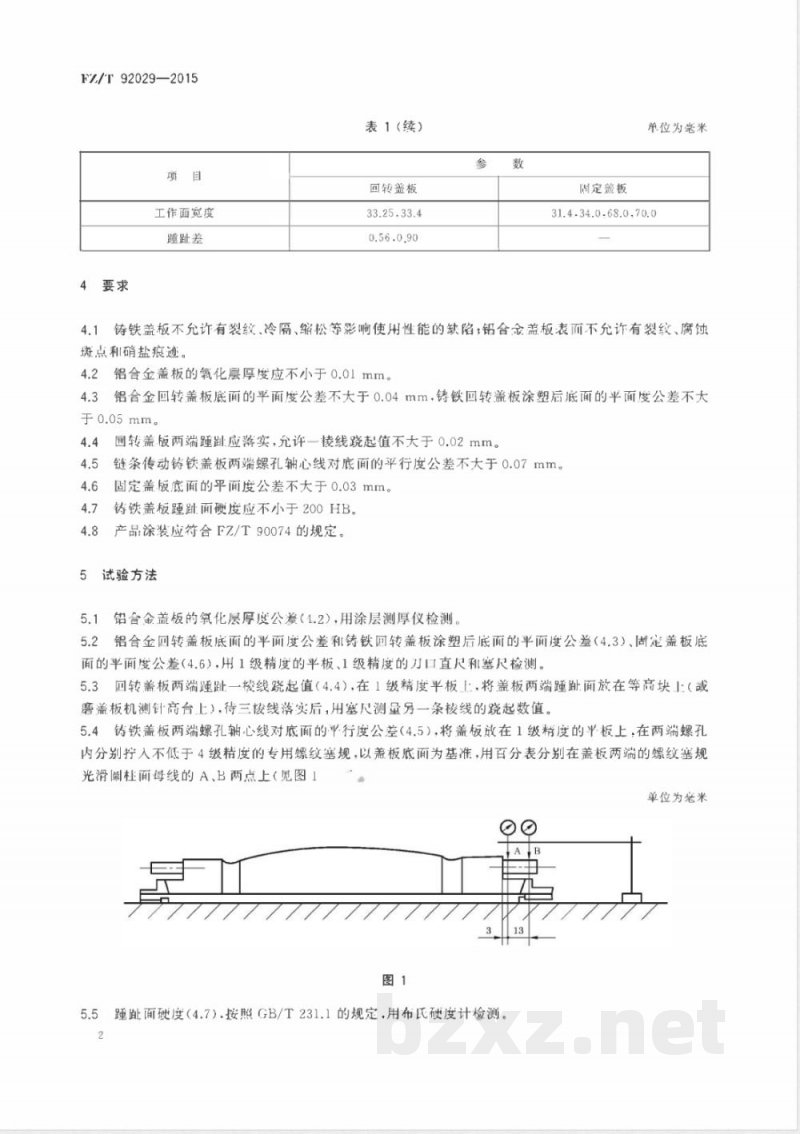

4 要求
4.1 铸铁盖板不允许有裂纹、冷隔、缩松等影响使用性能的缺陷；铝合金盖板表面不允许有裂纹、腐蚀斑点和硝盐痕迹。
4.2 铝合金盖板氧化层厚度不小于0.01 mm。
4.3 铝合金回转盖板底面平面度公差不大于0.04 mm，铸铁回转盖板涂塑后底面平面度公差不大于0.05 mm。
4.4 回转盖板两端距趾允许一棱线起值不大于0.02 mm。
4.5 铸铁链条传动盖板两端螺孔辅心线对底面平行度公差不大于0.07 mm。
4.6 固定盖板底面平面度公差不大于0.03 mm。
4.7 铸铁盖板距趾面硬度不小于200 HB。
4.8 产品涂装应符合FZ/T90074的规定。
5 试验方法免费标准bzxz.net
5.1 铝合金盖板氧化层厚度（4.2）用涂层测厚仪检测。
5.2 铝合金回转盖板底面平面度及铸铁回转盖板涂塑后底面平面度（4.3）、固定盖板底面平面度（4.6），用1级精度平板、刀尺和塞尺检测。
5.3 回转盖板两端距趾一梭线翘起值（4.4），在1级精度平板上测量，使用等高块或磨盖板机测针高台。
5.4 铸铁盖板两端螺孔辅心线对底面平行度（4.5），将盖板放在1级精度平板上，在螺孔内拧入精度螺纹塞规，用百分表测量两端。
5.5 距跳面硬度（4.7）按照GB/T231.1规定，用布氏硬度计检测。
