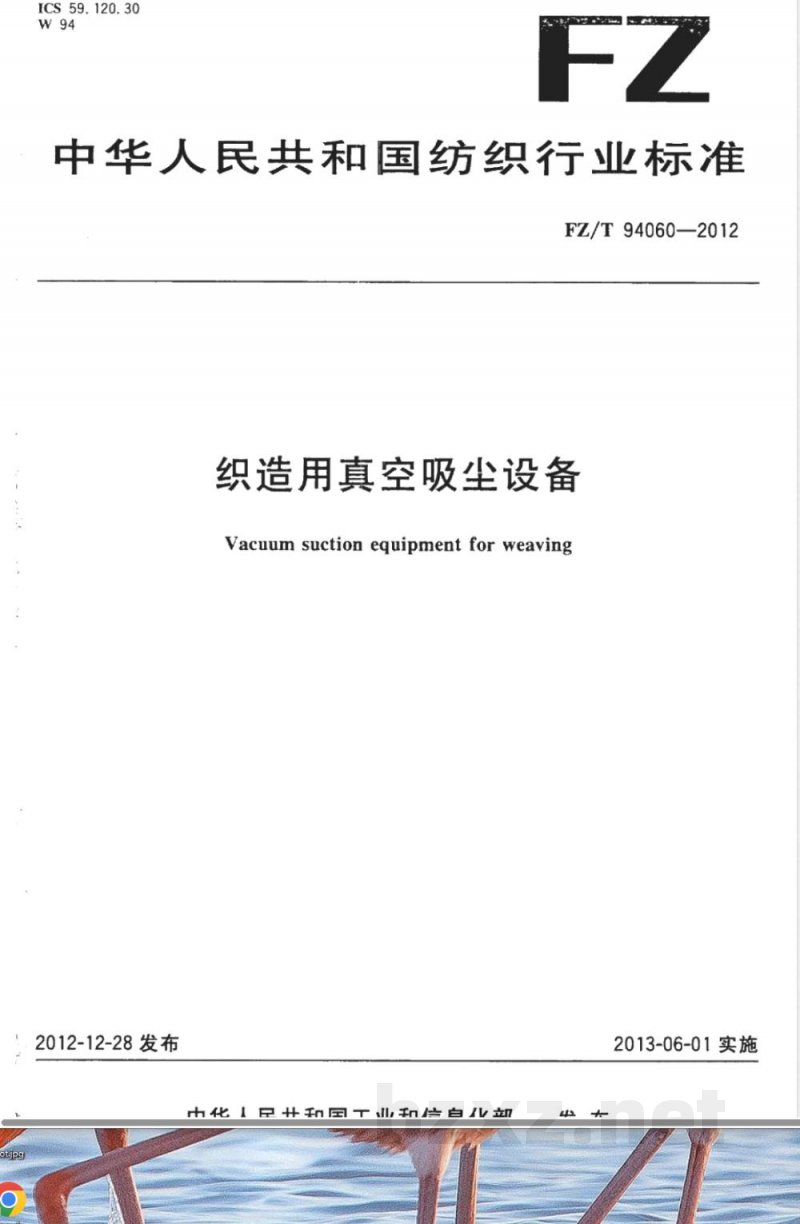

ICS 59.120.30
中华人民共和国纺织行业标准
FZ/T94060-2012
织造用真空吸尘设备
Vacuum suction equipment for weaving2012-12-28发布
中华人
国工业和信白伙部
2013-06-01实施

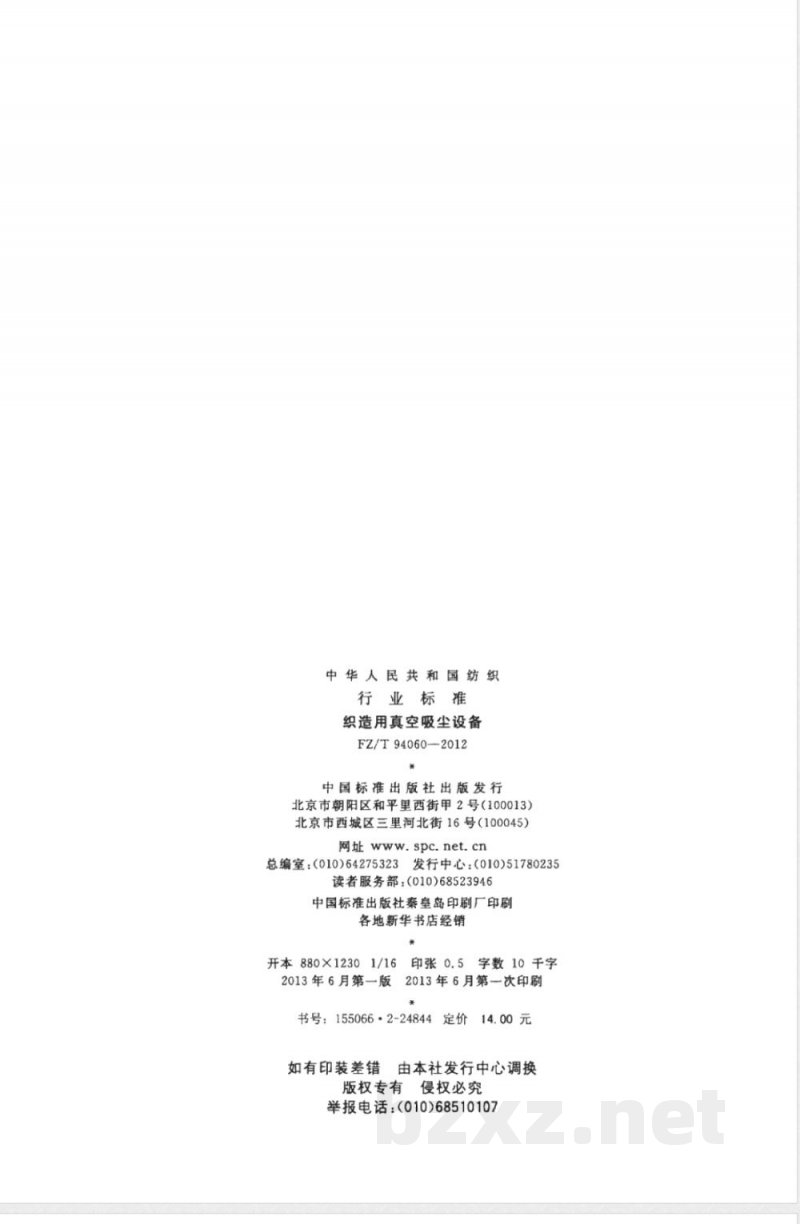

中华人民共和国纺织
行业标准
织造用真空吸尘设备
FZ/T94060—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323
发行中心：(010)51780235
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数10千字2013年6月第一版
2013年6月第一次印刷
书号：155066·2-24844定价
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107

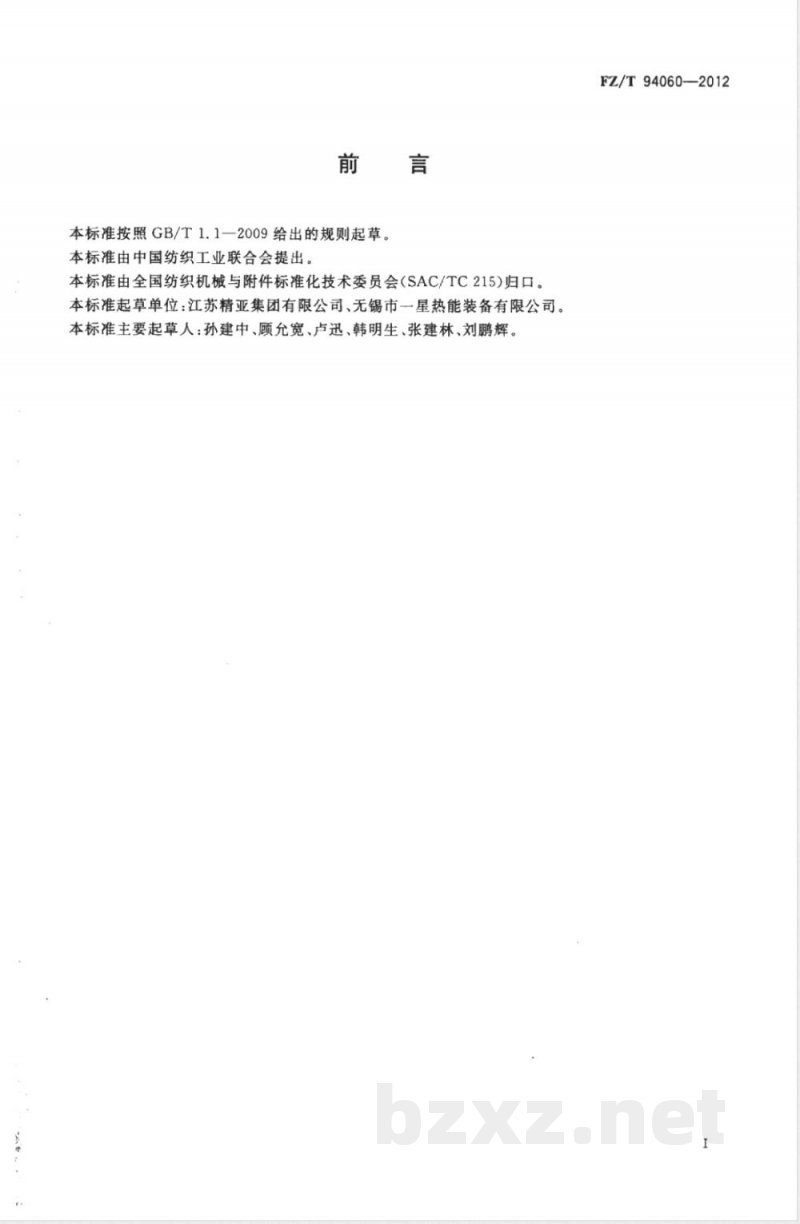

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。言
本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：江苏精亚集团有限公司、无锡市一星热能装备有限公司。本标准主要起草人：孙建中、顾允宽、卢迅、韩明生、张建林、刘鹏辉。FZ/T94060—2012

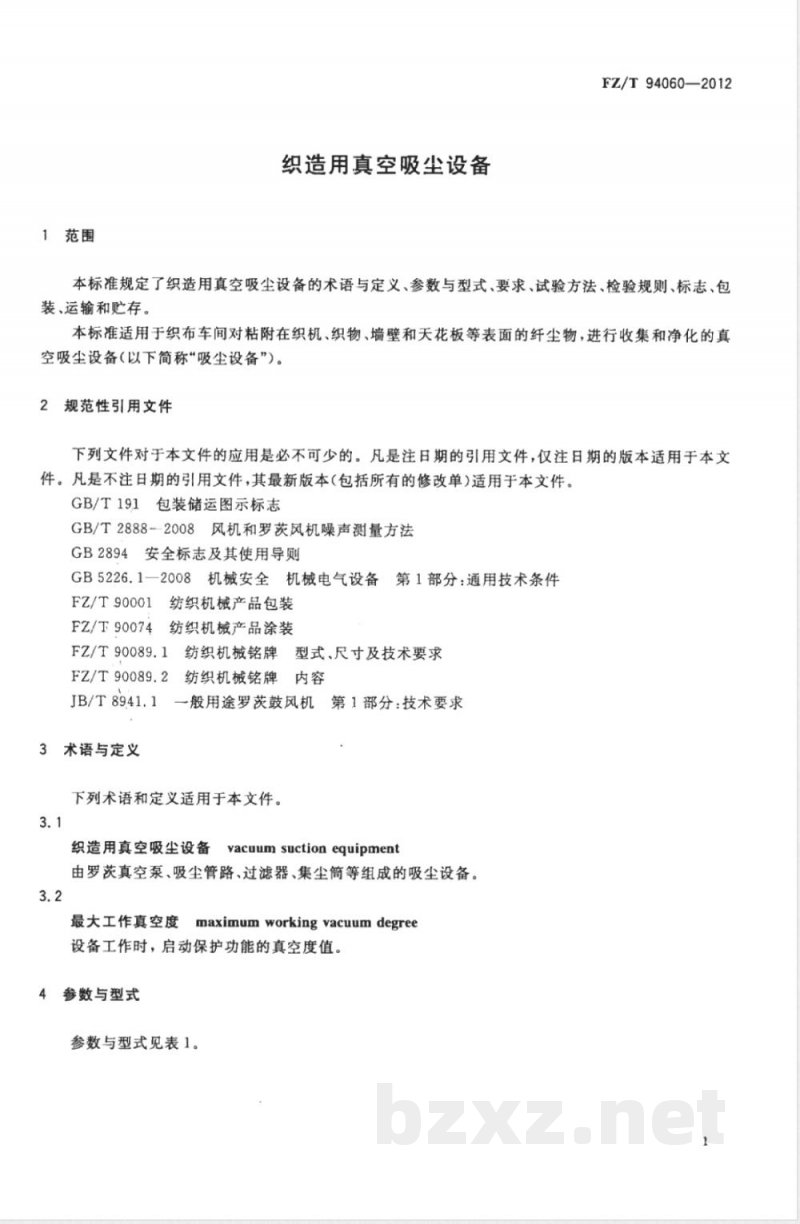

1范围
织造用真空吸尘设备
FZ/T94060—2012
本标准规定了织造用真空吸尘设备的术语与定义、参数与型式、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于织布车间对粘附在织机、织物、墙壁和天花板等表面的纤尘物，进行收集和净化的真空吸尘设备（以下简称“吸尘设备”)。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2888-2008风机和罗茨风机噪声测量方法GB2894安全标志及其使用导则
GB5226.1一2008机械安全机械电气设备第1部分：通用技术条件FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.14
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2
纺织机械铭牌内容
JB/T8941.1
3术语与定义
一般用途罗茨鼓风机第1部分：技术要求下列术语和定义适用于本文件。3.1
各vacuumsuctionequipment
织造用真空吸尘设备
由罗茨真空泵、吸尘管路、过滤器、集尘筒等组成的吸尘设备。3.2
maximum working vacuum degree最大工作真空度
设备工作时，启动保护功能的真空度值。4参数与型式

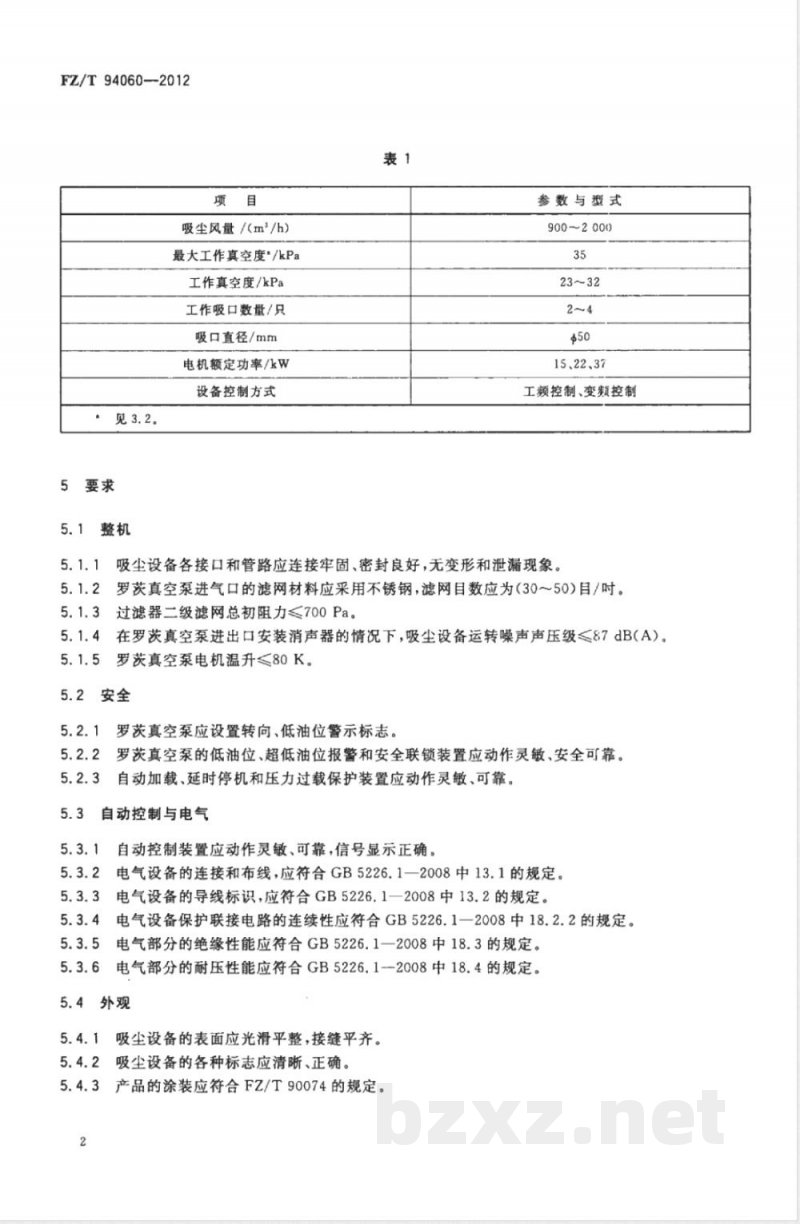

参数与型式见表1。
FZ/T94060-2012
吸尘风量/(m*/h）
最大工作真空度/kPa
工作真空度/kPa
工作吸口数量/只
吸口直径/mm
电机额定功率/kW
设备控制方式
．见3.2.
5要求
参数与型式
900～200)
15、22、37
工频控制、变频控制
吸尘设备各接口和管路应连接牢固、密封良好，无变形和泄漏现象。5.1.1
罗茨真空泵进气口的滤网材料应采用不锈钢，滤网目数应为（30～50）目/时。5.1.2
5.1.3过滤器二级滤网总初阻力≤700Pa。5.1.4
在罗茨真空泵进出口安装消声器的情况下，吸尘设备运转噪声声压级≤87dB（A）。5.1.5
罗茨真空泵电机温升≤80K。
罗茨真空泵应设置转向、低油位警示标志。罗茨真空泵的低油位、超低油位报警和安全联锁装置应动作灵敏、安全可靠。自动加载、延时停机和压力过载保护装置应动作灵敏、可靠。自动控制与电气
自动控制装置应动作灵敏、可靠，信号显示正确。电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定。电气设备的导线标识，应符合GB5226.1一2008中13.2的规定。电气设备保护联接电路的连续性应符合GB5226.1一2008中18.2.2的规定。电气部分的绝缘性能应符合GB5226.1一2008中18.3的规定。电气部分的耐压性能应符合GB5226.1--2008中18.4的规定。5.4
吸尘设备的表面应光滑平整，接缝平齐。吸尘设备的各种标志应清晰、正确。5.4.3产品的涂装应符合FZ/T90074的规定。2
5.5罗茨真空泵
罗茨真空泵应符合JB/T8941.1标准的规定。6试验方法
6.1检验方法
滤网（5.1.2)，查验材料质量证明书；用目数镜检验滤网的目数。滤网总初阻力（5.1.3），在二级滤网的前、后，用压力计测量。噪声（5.1.4），按GB/T2888—2008的规定测量。罗茨真空泵电机温升（5.1.5），在电机外壳处，用表面温度计测量。6.1.4
罗茨真空泵油位报警和安全联锁装置功能（5.2.2)，模拟试验，目测检验。6.1.6
FZ/T94060—2012
自动加载、延时停机和压力过载保护装置功能（5.2.3），模拟试验，目测检验。自动控制装置功能（5.3.1），模拟试验，目测检验。6.1.8电气设备的连接和布线（5.3.2），检查接线是否牢固；两端子之间的导线和电缆是否有接头和拼接点；电缆和电缆束的附加长度是否满足连接和拆卸的需要。6.1.9电气设备导线的标识（5.3.3），检查导线的每个端部是否有标记；如果用颜额色作导线标记时，应符合标准的相关规定。
6.1.10电气设备的保护联接电路连续性（5.3.4），按GB5226.1-2008中18.2.2的规定测试（测试数据判定按GB5226.1一2008附录G的规定）。6.1.11电气设备的绝缘性能（5.3.5），用兆欧表测试。6.1.12电气设备的耐压试验（5.3.6），按GB5226.1-2008中18.4的规定，用耐压试验仪测试。涂装（5.4.2），按FZ/T90074的规定检验。6.1.13
罗茨真空泵（5.5），按JB/T8941.1的规定检验。6.1.14
其余项目，感官检验。
6.2运转试验
6.2.1试验条件
试验电压：(380士38)V；频率：(50士1)Hz。6.2.1.2
运转时间：2h。
6.2.2检验项目
见第5章。
7检验规则
7.1型式试验
7.1.1在具有下列情况之一时，应进行型式试验a）新产品投产鉴定时；
b）结构、工艺、材料有较大改变时；产品长期停产两年以上恢复生产时；c
d）第三方进行质量检验时。
FZ/T94060—2012
2检验项目见第5章。
7.2出厂检验
生产企业在每批产品中至少抽出1台进行全装，并需经空车运转试验，试验项目见6.2.27.2.2
产品由生产企业的质量检验部门检验，并附有质量合格证。7.3判定规则
全部项目检验合格，判该产品符合标准要求。7.4其他Www.bzxZ.net
在正常使用条件下，如有不符合本标准情况时，由生产企业会同用户共同处理。8标志
8.1安全警示标识按GB2894的有关规定。8.2产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。8.3包装储运的图示标志按GB/T191的规定。9包装、运输和贮存
9.1产品的包装应执行FZ/T90001的规定。9.2产品在运输过程中，应按规定的起吊位置起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向。
9.3产品出厂后，在有良好防雨、防腐蚀及通风的贮存条件下，包装箱内的机件防潮、防锈自出厂日起有效期为一年。
版权专有侵权必究
书号：155066·2-24844
FZ/T94060-2012
打印日期：2013年6月28日F009A定价：
