【其他行业标准】 挠性剑杆织机用导剑钩

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T 94063—2015
性剑杆织机用导剑钩
Rapier guiding hooks for flexible rapier machines2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出FZ/T94063—2015
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本标准起草单位：乐清市新华纺织机械有限公司、浙江中纺剑头纺织机械有限公司、宁波市镇海剑杆头有限公司、陕西纺织器材研究所。本标准主要起草人：秋黎凤、赵玉生、戴纪焱、徐向忠、周伟杰、南品俊、范存娣、葛世海。1范围
挠性剑杆织机用导剑钩
FZ/T94063—2015
本标准规定了挠性剑杆织机用导剑钩（以下简称“导剑钩”)的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存。本标准适用于挠性剑杆织机用导剑钩，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829
GB/T4340.13
金属材料维氏硬度试验
金第1部分：试验方法
术语和定义

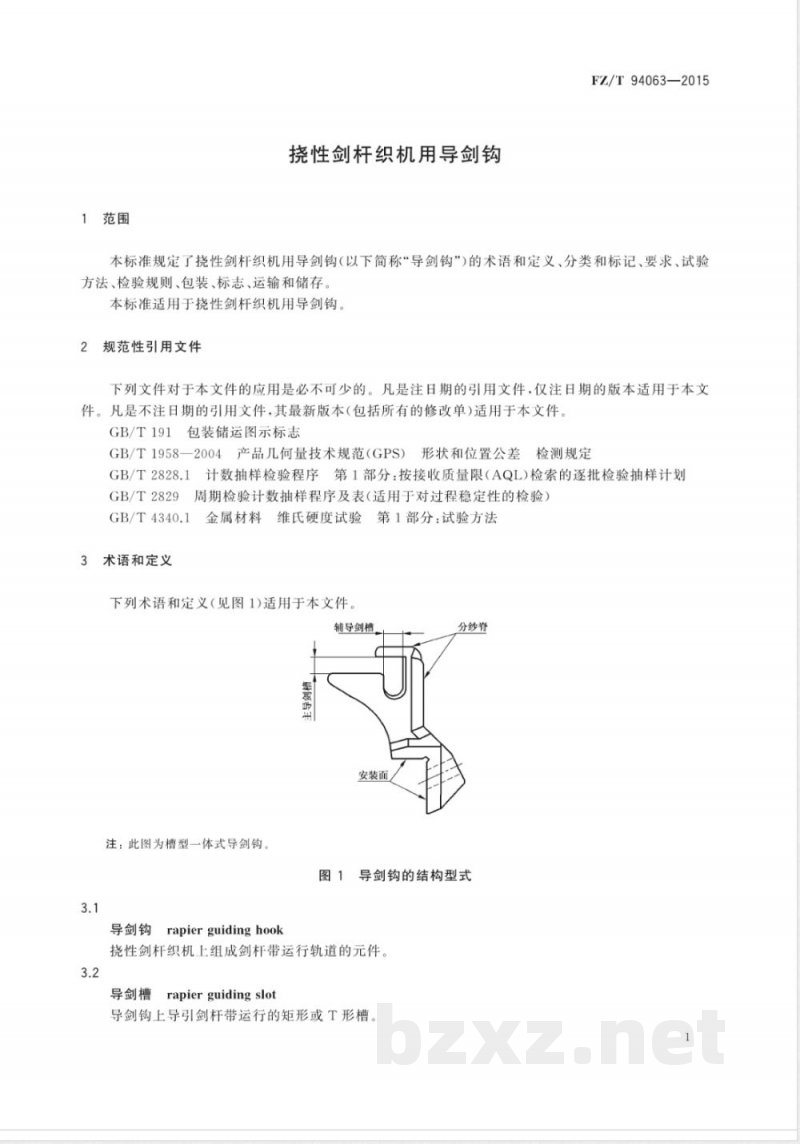

下列术语和定义（见图1)适用于本文件。辅导剑槽
安装面
注：此图为槽型一体式导剑钩。分纱脊
导剑钩的结构型式
rapierguidinghook
导剑钩
挠性剑杆织机上组成剑杆带运行轨道的元件。3.2
曹rapierguiding slot
导剑槽
导剑钩上导引剑杆带运行的矩形或T形槽。1
FZ/T94063—2015
安装面installationinterface
安装导剑钩时与织机座配合的基准面。4分类和标记
4.1分类
根据导剑型式，分为槽型导剑钩（如图1、图3所示）和平面型导剑钩（如图2所示）。图2平面型导剑钩
4.1.2根据安装在织机上构成导剑槽的型式，分为槽型一体式导剑钩[如图1、图3b)所示]和槽型组合式导剑钩（如图3所示）。槽型组合式导剑钩又分为槽型绒布式导剑钩、槽型前后式导剑钩、槽型上下式导剑钩。
下式槽型导剑钩
槽型绒布式导剑钩
槽型前后式导剑钩
图3槽型导剑钩
导剑钩分类特征及其代号见表1。表1导剑钩分类特征及其代号
分类特征
导剑型式
平面型
绒布式
上式槽型导剑钧
槽型上下式导剑钩
导剑槽结构型式bzxz.net
前式、后式
上式、下式
4.2标记
FZ/T94063—2015
导剑钩的标记方法：由产品名称、本标准代号和顺序号、导剑型式代号、导剑槽结构型式代号和主导剑槽高h（见图4)顺序组成
示例1：
以符合FZ/T94063，主导剑槽高h，为10.1mm的槽型前式导剑钩为例，其标记为：导剑钩FZ/T94063-CQ10.1
示例2：
以符合FZ/T94063，主导剑槽高hl为10.1mm的槽型一体式导剑钩为例，其标记为：导剑钩FZ/T94063-CY10.1
示例3：
以符合FZ/T94063，导剑平面高hl为14.6mm的平面型导剑钩为例，其标记为：导剑钩FZ/T94063-P14.6
5要求
导剑钩的位置公差和基本尺寸极限偏差应符合图4和表2规定单位为毫米
槽型前后式导剑钩
槽型一体式导剑钩
图4导剑钩的位置公差
槽型上下式导剑钩
平面型导剑钩
FZ/T94063—2015
基本尺寸
极限偏差
表2导剑钩的基本尺寸极限偏差
单位为毫米
导剑钩的分纱脊中心平面与安装面的垂直度应为0.2mm；分纱脊截面形状由供、订货双方商定。5.3导剑钩安装面和导剑槽平面的表面粗糙度Ra值应不大于1.6um。5.4导剑槽平面和分纱脊表面的硬度应不小于650HV1。5.5导剑钩应倒棱边、棱角，表面光滑。5.6
6导剑钩表面应经材料保护处理，表面应均匀完整，无花斑、起泡、脱落。6试验方法
基本尺寸应用普通计量器具测定，也可采用专用量具进行检测。6.1
6.2主导剑槽下平面对安装面的垂直度误差，应按GB/T1958一2004表A.9中1-1的检测方法进行测量，或用专用检测量具进行检测。6.3分纱脊中心平面对安装面的垂直度误差，采用专用检测装置测量。6.4表面粗糙度应用标准样块比对测定；仲裁时，应用表面粗糙度仪测定。6.5
硬度应按GB/T4340.1的规定测定。6.6
外观质量应用手感、目测。
检验规则
7.1.1导剑钩应通过以下类别的检验：7.1.1.1型式检验。
7.1.1.2出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在一个月内对购进的导剑钩进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合表3、表4对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
7.2.1型式检验
7.2.1.1连续生产的导剑钩应以生产过程稳定的时间为周期进行型式检验，当停止生产一个周期以上又恢复生产，或者产品的设计、结构、制造工艺、材料有较大变动时，也应进行型式检验。2型式检验应按GB/T2829中判别水平Ⅱ的一次抽样方案，型式检验方案由表3给出。7.2.1.2
基本尺寸
检验项目名称
主导剑槽垂直度
分纱脊中心平面垂直度
表面粗糙度
外观质量
表面材料保护
出厂检验
导剑钩型式检验方案
要求的章条号
试验方法的章条号
FZ/T94063—2015
不合格质量水平
每批导剑钩都应进行出厂检验，经型式检验合格后方可进行出厂检验不合格分类
每批导剑钩应以个为样本单位进行出厂检验，出厂检验应按GB/T2828.1中一般检验水平Ⅱ的一次抽样方案，从正常检验开始，出厂检验方案由表4给出，表4
基本尺寸
表面粗糙度
外观质量
检验项目
表面材料保护
包装、标志、运输和储存
导剑钩出厂检验方案
要求的章条号
试验方法的章条号
导剑钩应经检验合格并附有合格证，方可进行包装。接收质量限
导剑钩初始包装宜采用塑料袋，运输包装宜采用双瓦楞纸箱或普通木箱，不合格分类
FZ/T94063—2015
产品标志
导剑钩初始包装上应有清晰的产品标记。8.2.2
包装标志
导剑钩运输包装箱上应有包装标志（运输包装收发货标志和包装储运图示标志），其内容应符合以下规定：
运输包装收发货标志：
制造厂名和商标；
产品标记；
数量；
毛重；
生产批号或生产日期；
出厂日期；
体积（长×宽×高=
包装储运图示标志：
mm\)。
包装储运图示标志应符合GB/T191规定。8.2.2.2
运输包装收发货标志和包装储运图示标志应分别位于包装箱的侧面和端面。标志应用油漆、油墨等印色材料涂打或印刷，标志应清晰、耐久。3运输
导剑钩在运输过程中应加盖遮篷。8.4储存
导剑钩应包装完好地存放在通风干燥并无腐蚀性介质的环境中，导剑钩的质量在一年内应符合本标准的要求。
