【其他行业标准】 电子提花机

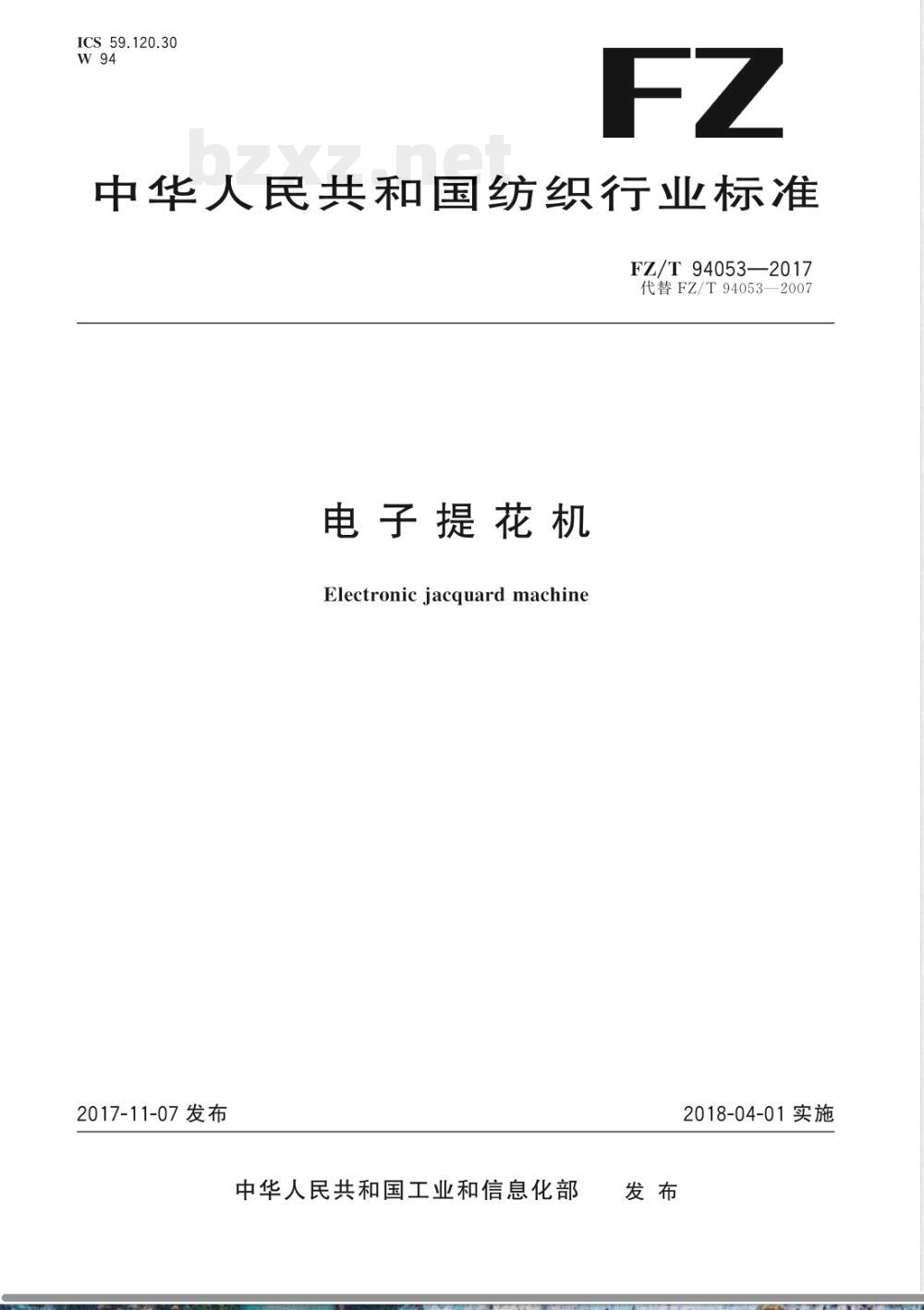

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 94053—2017 代替 FZ/T 94053—2007 电子提花机 Electronic jacquard machine 2017-11-07发布 中华人民共和国工业和信息化部 发布 2018-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 94053—2007，与2007版相比主要技术变化如下： — 修改花型信息输入方式（见3.1.1）； — 增加与织机通信接口（见3.1.8）； — 修改适用织机最高转速（见表1）； — 增加并细化提花总针数范围（见表1）； — 修改花型存储容量（见表1）； — 修改并细化最大负荷（见表1）； — 增加开口动程变换要求（见4.3）； — 降低轴承表面温升要求（见4.5.4）； — 降低选针功率消耗要求（见4.7）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：浙江奇汇电子提花机有限公司、杭州五木科技有限公司、上海中剑纺织机械有限公司、浙江羊山纺织机械有限公司、常熟纺织机械厂有限公司、浙江格罗斯机械有限公司、烟台宋和科技股份有限公司、浙江方圆检测集团股份有限公司、浙江方正轻纺机械检测中心有限公司、烟台恒炬机电工程有限公司、中国纺织机械协会。 本标准主要起草人：王月敏、李雪清、李岱、张森林、董汉民、俞传奎、陈正华、王伯奇、岑涛、吴宝强、张智兴、宋赛赛、洪东、张增光、霍青峰、倪云珍、赵益民、曲刚。 1 范围 本标准规定了电子提花机的型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于与各类织机配套织制各种提花织物的电子提花机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅该版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 GB/T 7111.6 纺织机械噪声测试规范第6部分：织造机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 3 型式与基本参数 3.1 型式 3.1.1 花型信息输入方式：USB及网络传输。 3.1.2 花型控制机构方式：电子控制。 3.1.3 针数扩缩方式：模块式并接（在设计针数范围内）。 3.1.4 回综型式：弹性回综。 3.1.5 开口型式：复动式或单动式全开梭口。 3.1.6 选针方式：电子选针。 3.1.7 安装方式：上置式。 3.1.8 与织机通信接口：并行接口、串行接口或CAN总线通信接口。 3.2 基本参数 基本参数见表1： 适用织机工作宽度：6～5000 mm 提花总针数m：600＜m≤20000（分段范围） 最大负荷：随针数范围变化（12m～2m区间） 最高转速（复动式）：380～800 r/min 选纬数/色：8 花型存储容量：≥128 MB（可扩充） 开口高度：满足织造工艺要求 4 要求 4.1 外观 4.1.1 产品外表面应平整光滑，接缝平齐，紧固件需经表面处理。 4.1.2 镀覆或化学处理零件色泽应一致，保护层不得脱落或露底。 4.1.3 涂装应符合FZ/T 90074规定。 4.2 软件功能 4.2.1 具有花型数据与选针机控制功能（后续条款原文未完整提供）。
