【其他行业标准】 数字化簇绒地毯织机

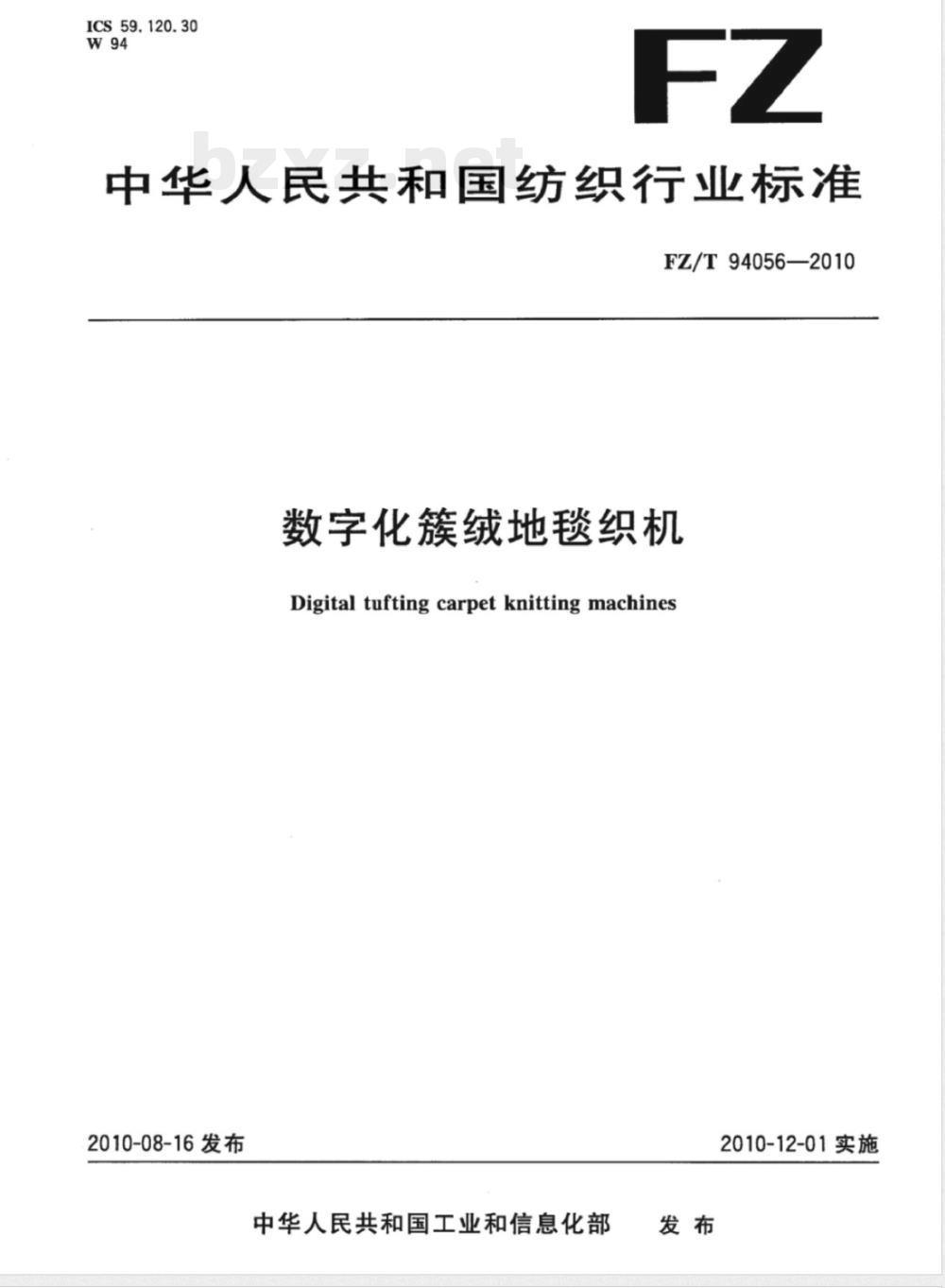

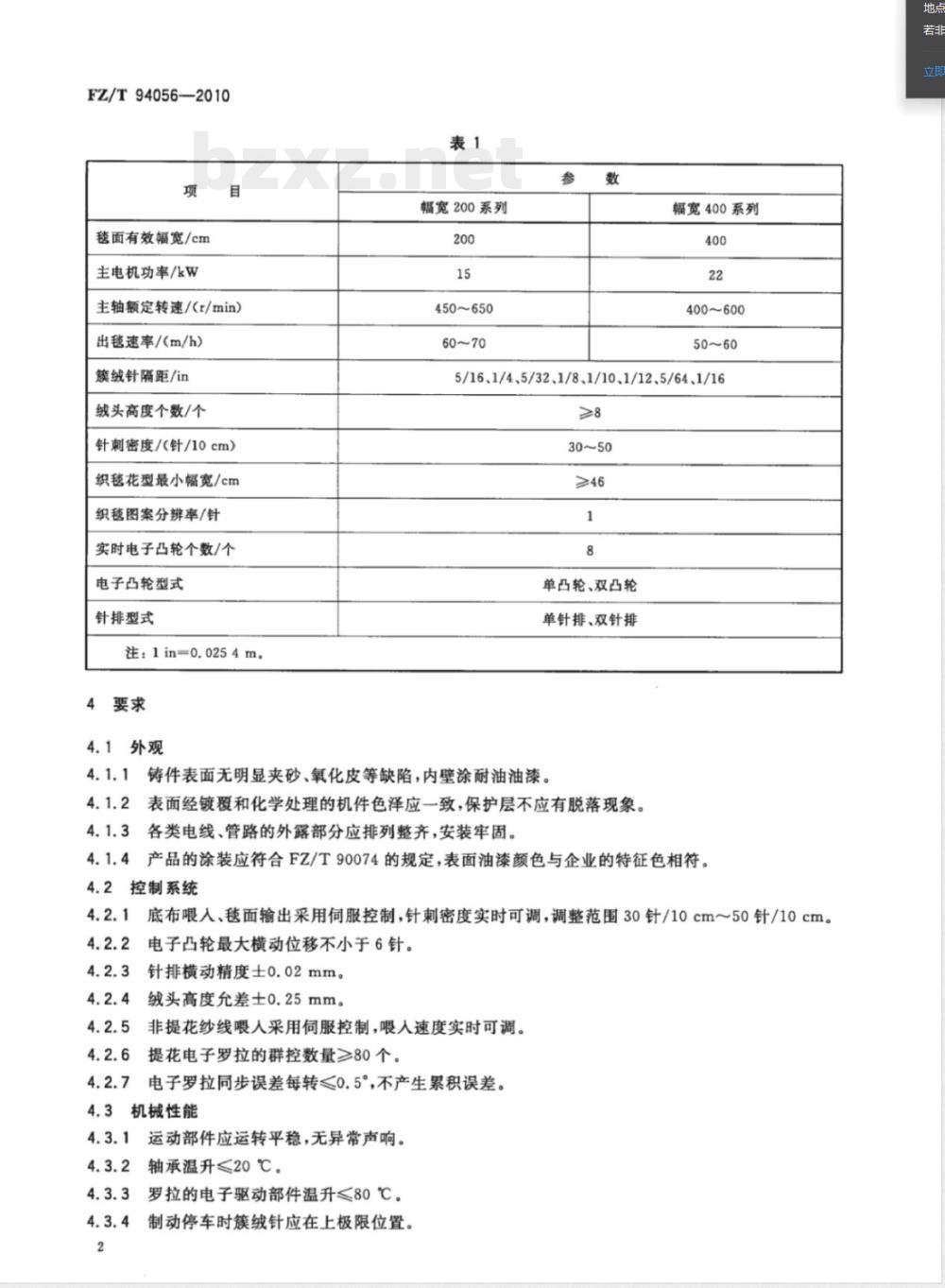

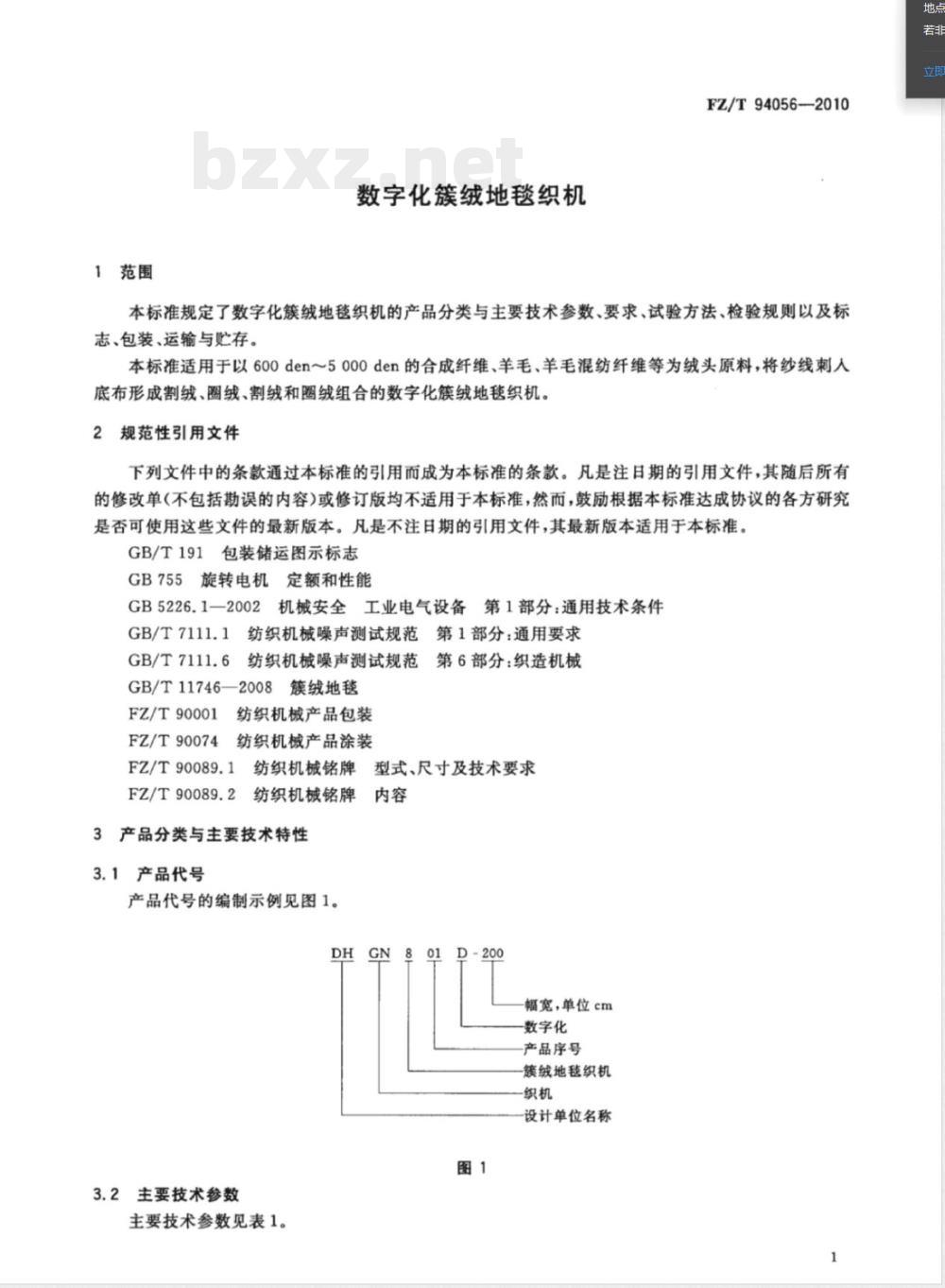

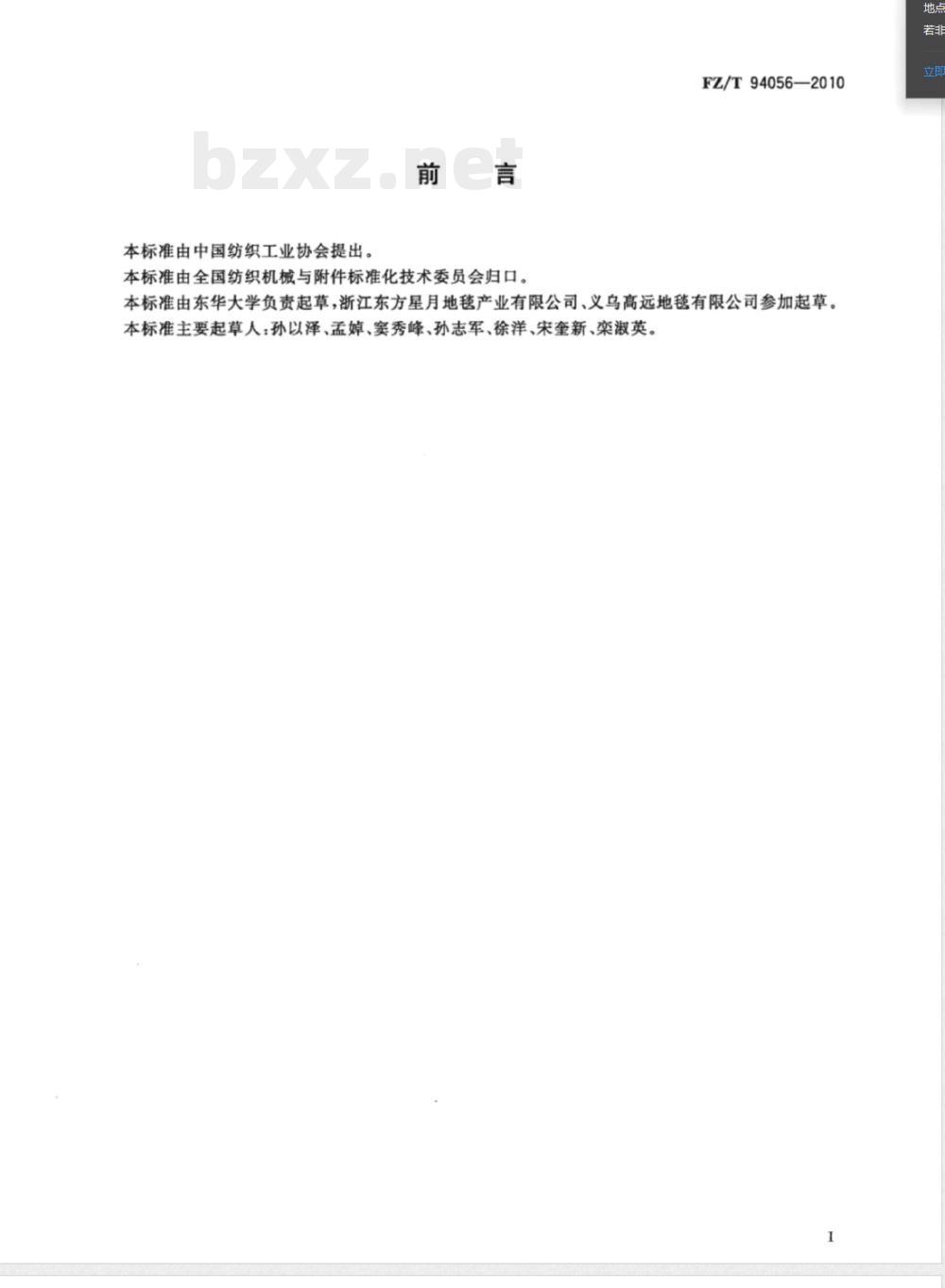

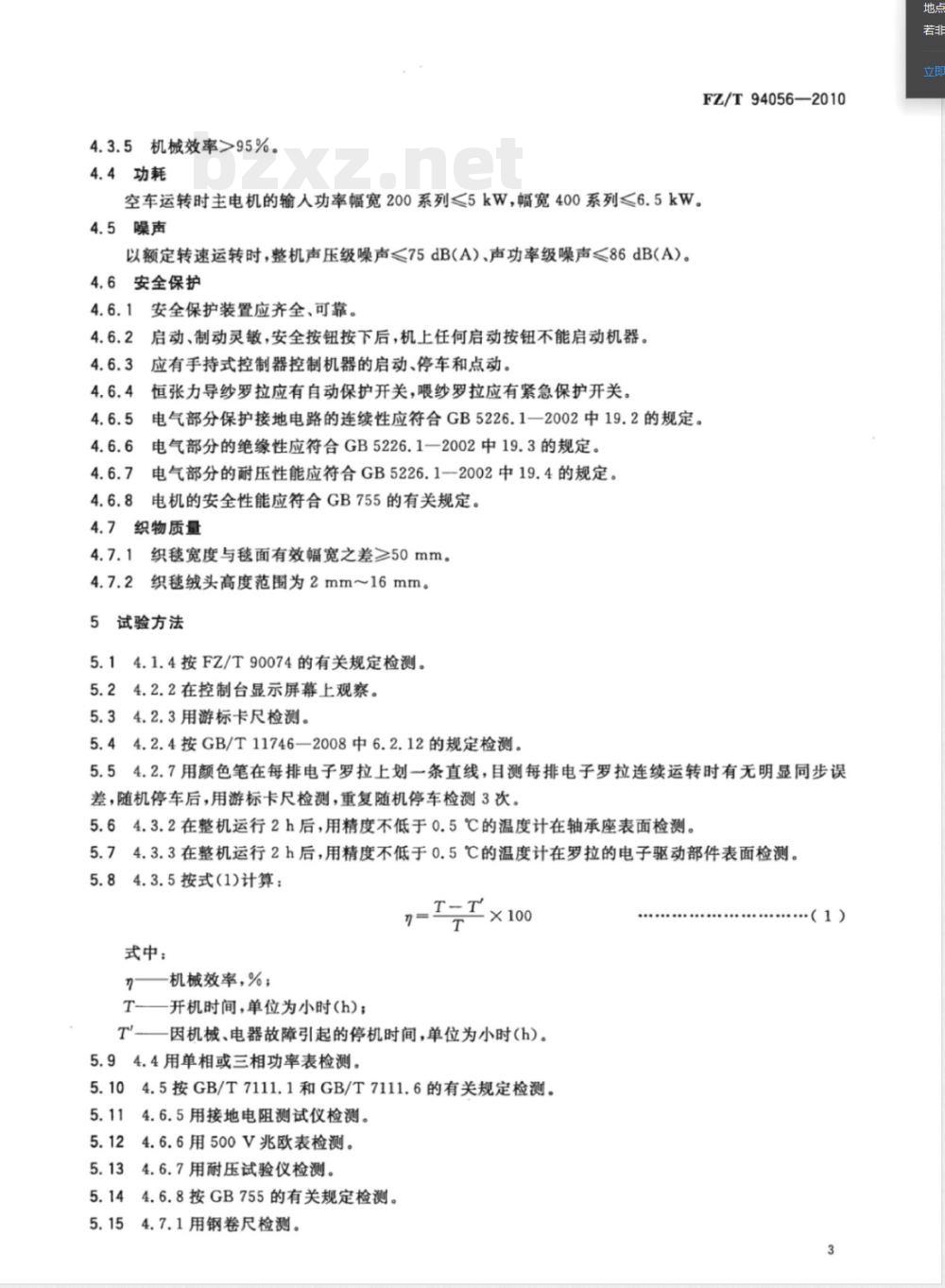

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 94056—2010 数字化簇绒地毯织机 Digital tufting carpet knitting machines 2010-08-16发布 中华人民共和国工业和信息化部 发布 2010-12-01实施 前言 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准由东华大学负责起草，浙江东方星月地毯产业有限公司、义乌高远地毯有限公司参加起草。 本标准主要起草人：孙以泽、孟媛、窦秀峰、孙志军、徐洋、宋奎新、栾淑英。 1 范围 本标准规定了数字化簇绒地毯织机的产品分类与主要技术参数、要求、试验方法、检验规则以及标志、包装、运输与贮存。 本标准适用于以600 den～5000 den的合成纤维、羊毛及羊毛混纺纤维为绒头原料，通过刺入底布形成割绒、圈绒或割绒与圈绒组合结构的数字化簇绒地毯织机。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，仅该版本适用；凡不注日期的引用文件，其最新版本适用。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2002 机械安全 工业电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 GB/T 7111.6 纺织机械噪声测试规范第6部分：织造机械 GB/T 11746—2008 簇绒地毯 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 3 产品分类与主要技术参数 3.1 产品代号 产品代号编制示例如图1所示： DH GN 01 D-200，其中：D表示幅宽，GN表示数字化簇绒地毯织机，DH表示设计单位代号，200表示幅宽（cm）。 3.2 主要技术参数 主要技术参数见表1： 毯面有效幅宽：200系列、400系列（cm） 主电机功率：15～22 kW 主轴额定转速：400～650 r/min 出毯速率：50～70 m/h 筷绒针隔距：5/16、1/4、5/32、1/8、1/10、1/12、5/64、1/16 in 绒头高度个数：≥8 针刺密度：30～50针/10 cm 织毯花型最小幅宽：≥46 cm 织毯图案分辨率：1针 实时电子凸轮个数：8个 电子凸轮型式：单凸轮、双凸轮 针排型式：单针排、双针排 4 要求 4.1 外观 4.1.1 铸件表面不得有明显夹砂、氧化皮等缺陷，内壁应涂耐油油漆。 4.1.2 表面镀覆及化学处理件色泽应一致，保护层不得脱落。 4.1.3 电线与管路外露部分应排列整齐并牢固安装。 4.1.4 产品涂装应符合FZ/T 90074规定，颜色应符合企业特征色。 4.2 控制系统 4.2.1 底布喂入与毯面输出采用伺服控制，针刺密度30～50针/10 cm可调。 4.2.2 电子凸轮最大横动位移≥6针。 4.2.3 针排横动精度±0.02 mm。 4.2.4 绒头高度允差±0.25 mm。 4.2.5 非提花纱线喂入采用伺服控制，速度可调。 4.2.6 提花电子罗拉群控数量≥80个。 4.2.7 电子罗拉同步误差≤0.5°，无累积误差。 4.3 机械性能 4.3.1 运动部件运转平稳，无异常声响，轴承温升≤20℃。 4.3.2 电子驱动部件温升≤80℃。 4.3.3 制动停车时筷绒针应处于上极限位置。 4.3.4 机械效率＞95%。 4.4 功耗 空车运转时主电机输入功率：200系列≤5 kW，400系列≤6.5 kW。 4.5 噪声 额定转速下：声压级＜75 dB(A)，声功率级≤86 dB(A)。 4.6 安全保护 4.6.1 安全保护装置应齐全可靠。 4.6.2 启动与制动应灵敏，安全按钮触发后设备不得启动。 4.6.3 应配置手持式控制器实现启动、停车及点动控制。
