【其他行业标准】 摩擦盘式假捻器

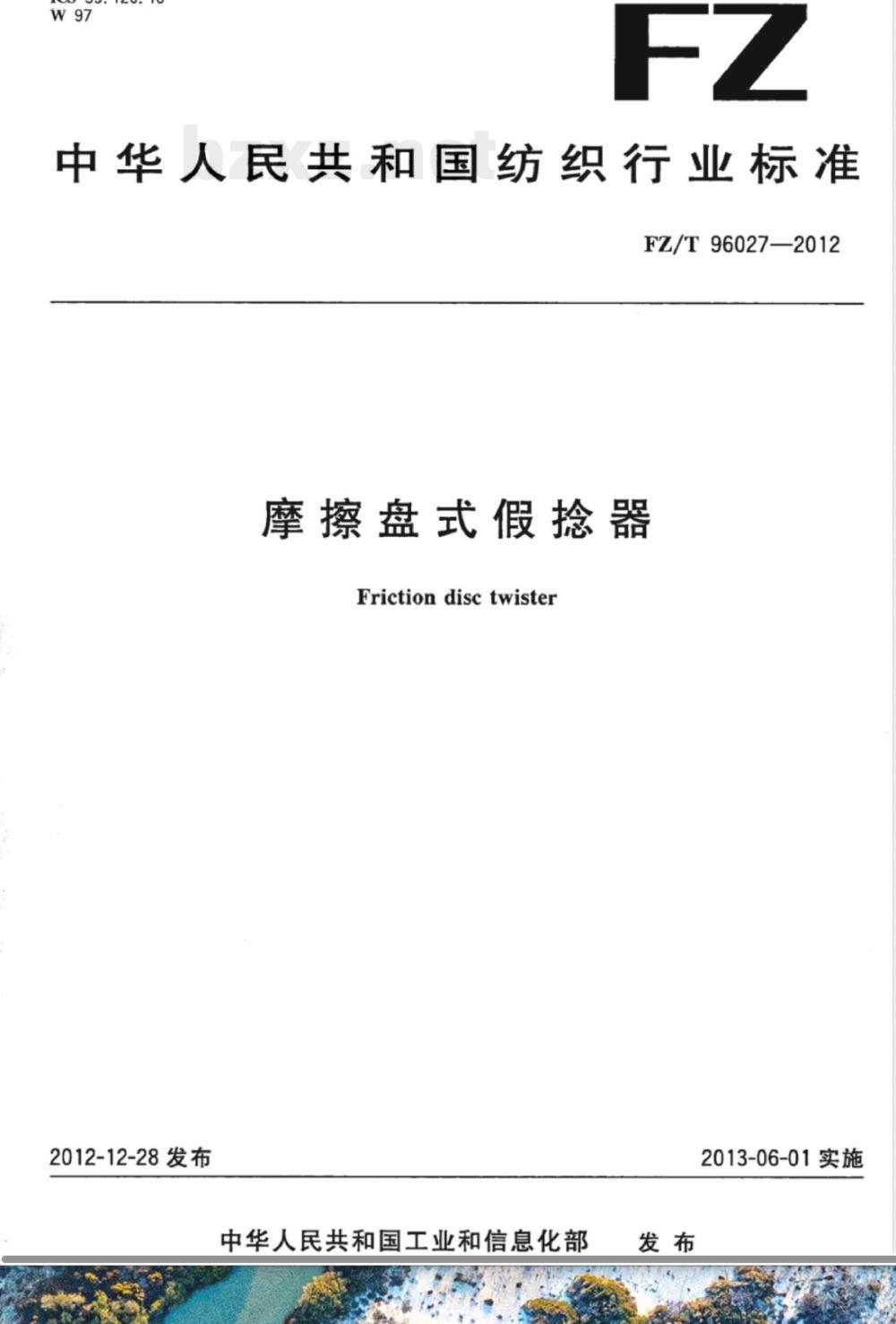

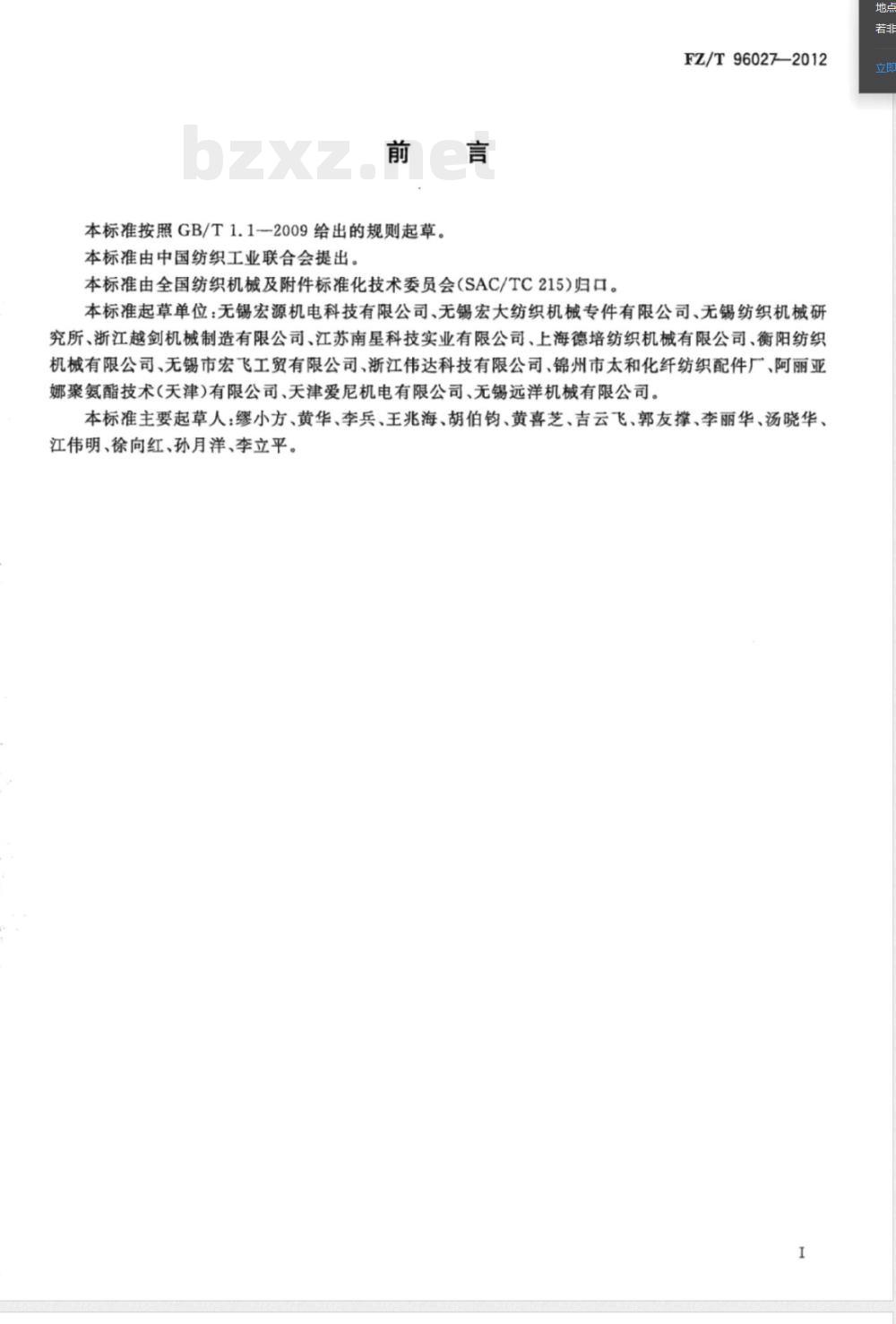

FZ/T 96027—2012 摩擦盘式假捻器 Friction disc twister 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械及附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：无锡宏源机电科技有限公司、无锡宏大纺织机械专件有限公司、无锡纺织机械研究所、浙江越剑机械制造有限公司、江苏南星科技实业有限公司、上海德培纺织机械有限公司、衡阳纺织机械有限公司、无锡市宏飞工贸有限公司、浙江伟达科技有限公司、锦州市太和化纤纺织配件厂、阿丽亚娜聚氨酯技术（天津）有限公司、天津爱尼机电有限公司、无锡远洋机械有限公司。 本标准主要起草人：缪小方、黄华、李兵、王兆海、胡伯钧、黄喜芝、吉云飞、郭友撑、李丽华、汤晓华、江伟明、徐向红、孙月洋、李立平。 1 范围 本标准规定了摩擦盘式假捻器的分类、参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于涤纶、锦纶、丙纶预取向丝在牵伸假捻变形（加弹）工序中使用的摩擦盘式假捻器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅该日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能测定 GB/T 529 硫化橡胶撕裂强度测定 GB/T 531.1—2008 邵氏硬度计法硬度试验 GB/T 1681 硫化橡胶回弹性的测定 GB/T 1689 硫化橡胶耐磨性能测定（阿克隆磨耗机法） GB/T 2828.1—2003 计数抽样检验程序 GB/T 9239.1—2006 机械振动平衡品质要求 FZ/T 90001 纺织机械产品包装 FZ/T 96002—1991 纺织用特种瓷件 3 分类和参数 3.1 分类 3.1.1 按速度分为：低速、中速、高速。 3.1.2 按传动形式分为：龙带传动（单丝道、双丝道）和单电机传动。 3.2 参数 主要参数如下： 最高机械速度：低速8000 r/min，中速14000 r/min，高速20000 r/min 摩擦盘厚度：0.5、0.75、1.0、1.2 mm 盘间间距：6、9 mm 盘数组合：1-4（5、6、7、8、9）-1 摩擦盘材料：陶瓷、聚氨酯 4 要求 4.1 假捻器总成 4.1.1 摩擦盘盘间间距公差：高速±0.10 mm，中低速±0.20 mm。 4.1.2 摇门开合应灵活。 4.1.3 回转支座开合应灵活。 4.1.4 各轴承温升≤35℃。 4.1.5 锭架振动值应符合表2规定（试验速度为最高机械速度的80%）。 低速：6400 r/min，振动值≤8.0 mm/s 中速：11200 r/min，振动值≤10.0 mm/s 高速：16000 r/min，振动值≤12.0 mm/s 4.2 主、从动轴承 4.2.1 心轴外径d符合公差要求。 4.2.2 径向游隙0.004 mm～0.010 mm。 4.2.3 轴向游隙0.010 mm～0.060 mm。 4.2.4 主动轴承不平衡等级：中速及以下符合GB/T 9239.1—2006 G6.3级，高速符合G4级。 4.2.5 从动轴承不平衡等级符合GB/T 9239.1—2006 G1.6级。 4.2.6 成套轴承心轴径向圆跳动公差≤0.030 mm。 4.2.7 套圈支承端面对轴线端面圆跳动公差≤0.030 mm。 4.2.8 主动轴承传动轮外圆径向圆跳动公差≤0.030 mm。 4.2.9 假捻器轴承应旋转灵活，无阻滞现象。 4.3 张紧轮轴承 4.3.1 径向游隙0.004 mm～0.010 mm。 4.3.2 张紧轮外圆径向圆跳动公差<0.030 mm。 4.3.3 张紧轮轴承应旋转灵活，无阻滞现象。 4.4 陶瓷工作盘 4.4.1 陶瓷理化性能应符合相关要求（原文未完整提供）。
