标准简介:

本标准规定了分批整经机的型式及主要技术参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于97.2tex~5.83tex(6s~100s)的棉、化纤及混纺纱整经用的分批整经机。


标准内容标准内容

部分标准内容:

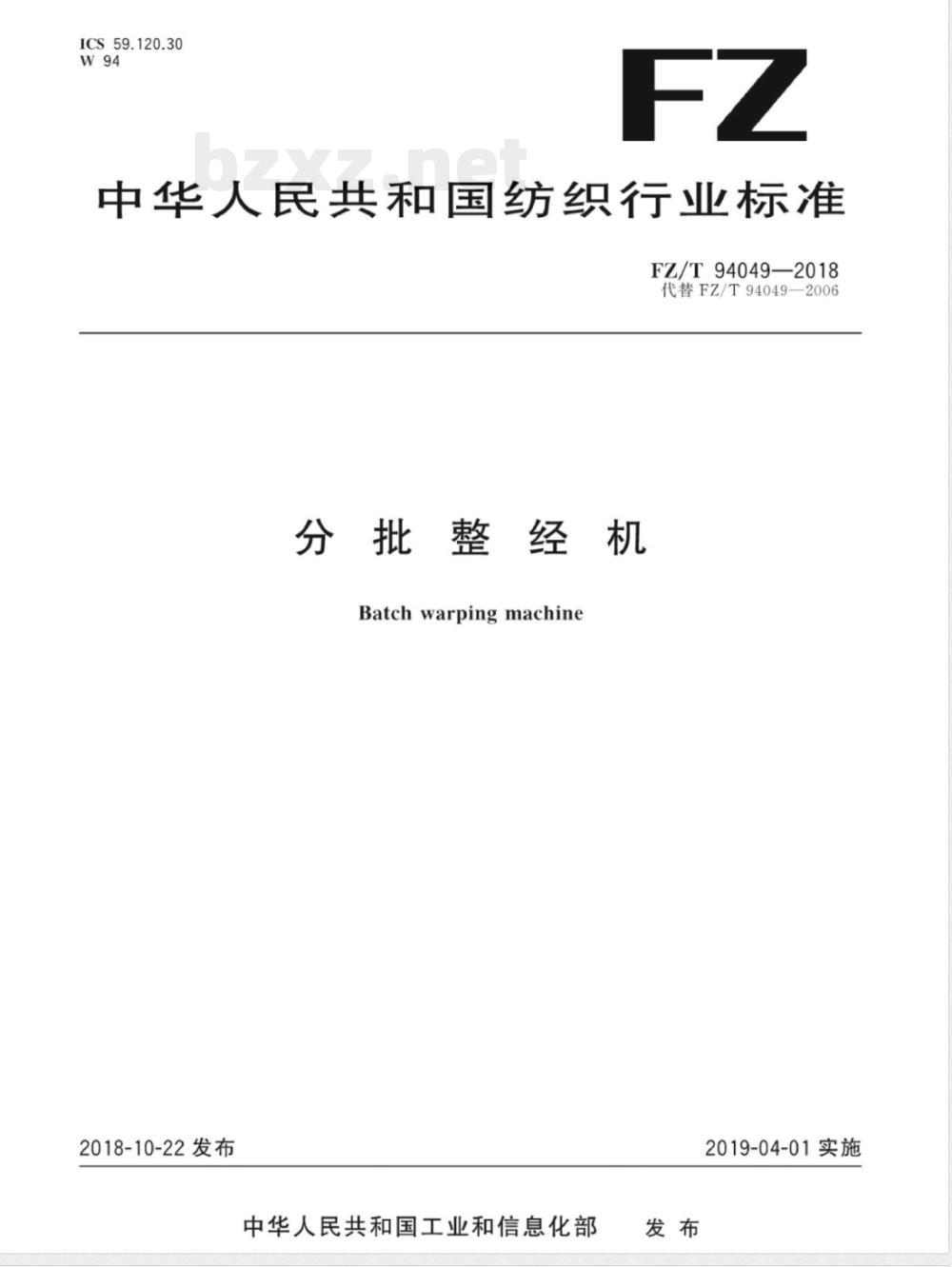

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T94049—2018
代替FZ/T94049—2006
分批整经机
Batchwarpingmachine
2018-10-22发布
中华人民共和国工业和信息化部2019-04-01实施下载标准就来标准下载网

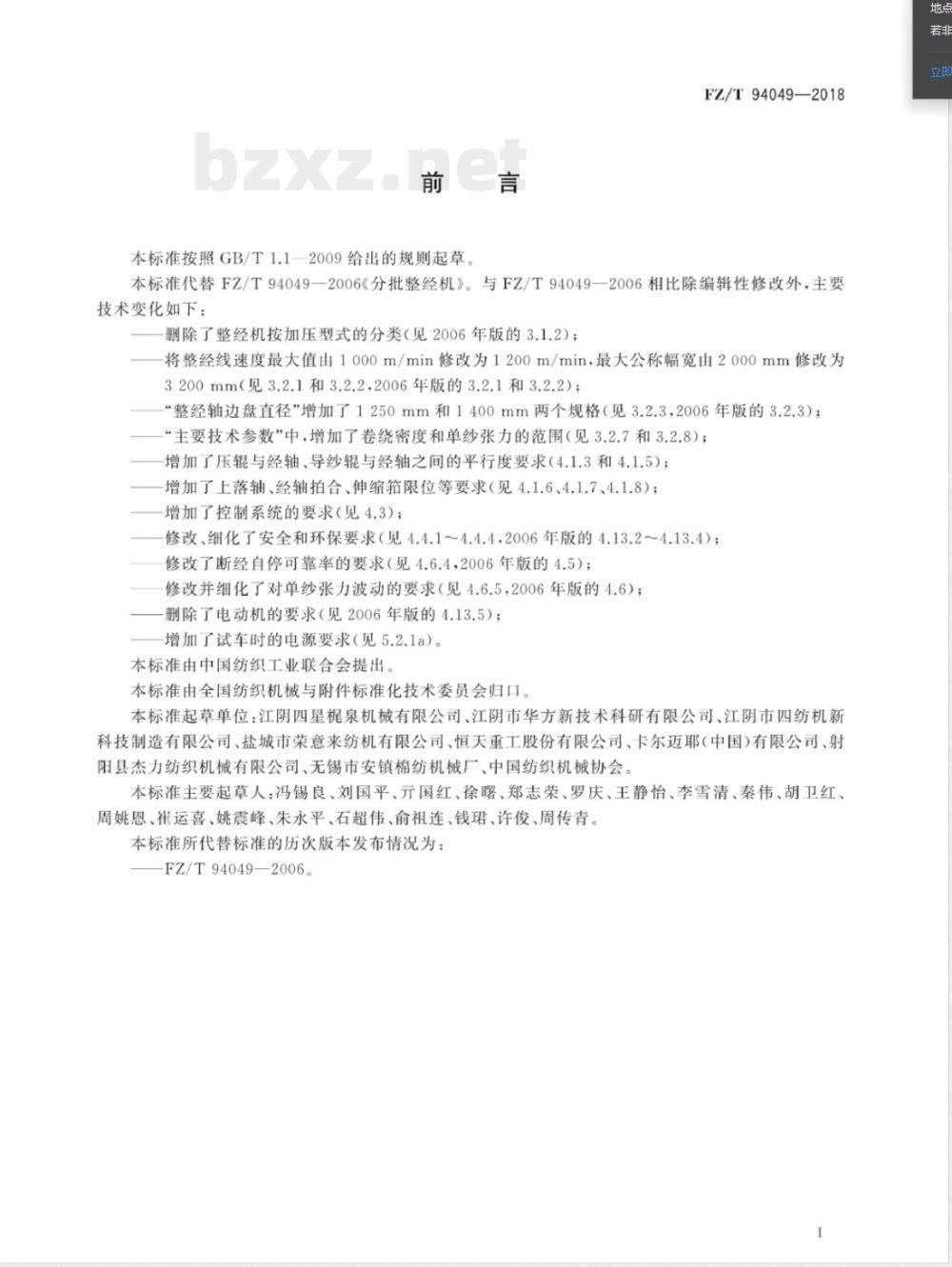

本标准按照GB/T1.1-一2009给出的规则起草。FZ/T94049-—2018
本标准代替FZ/T94049一2006《分批整经机》。与FZ/T94049一2006相比除编辑性修改外.主要技术变化如下:
删除了整经机按加压型式的分类(见2006年版的3.1.2);一将整经线速度最大值由1000m/min修改为1200m/min,最大公称幅宽由2000mm修改为3200mm(见3.2.1和3.2.2,2006年版的3.2.1和3.2.2);“整经轴边盘直径\增加了1250mm和1400mm两个规格(见3.2.3,2006年版的3.2.3);“主要技术参数”中,增加了卷绕密度和单纱张力的范围(见3.2.7和3.2.8);增加了压辊与经轴、导纱辊与经轴之间的平行度要求(4.1.3和4.1.5);增加了上落轴、经轴拍合、伸缩箱限位等要求(见4.1.6、4.1.7、4.1.8);增加了控制系统的要求(见4.3);修改、细化了安全和环保要求(见4.4.1~4.4.4,2006年版的4.13.24.13.4);修改了断经自停可靠率的要求(见4.6.4,2006年版的4.5);修改并细化了对单纱张力波动的要求(见4.6.5,2006年版的4.6);删除了电动机的要求(见2006年版的4.13.5);增加了试车时的电源要求(见5.2.1a)。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位:江阴四星棍泉机械有限公司、江阴市华方新技术科研有限公司、江阴市四纺机新科技制造有限公司、盐城市荣意来纺机有限公司、恒天重工股份有限公司、卡尔迈耶(中国)有限公司、射阳县杰力纺织机械有限公司、无锡市安镇棉纺机械厂、中国纺织机械协会。本标准主要起草人:冯锡良、刘国平、元国红、徐曙、郑志荣、罗庆、王静怡、李雪清、秦伟、胡卫红、周姚恩、崔运喜、姚震峰、朱永平、石超伟、俞祖连、钱珺、许俊、周传青。本标准所代替标准的历次版本发布情况为:FZ/T94049—2006。

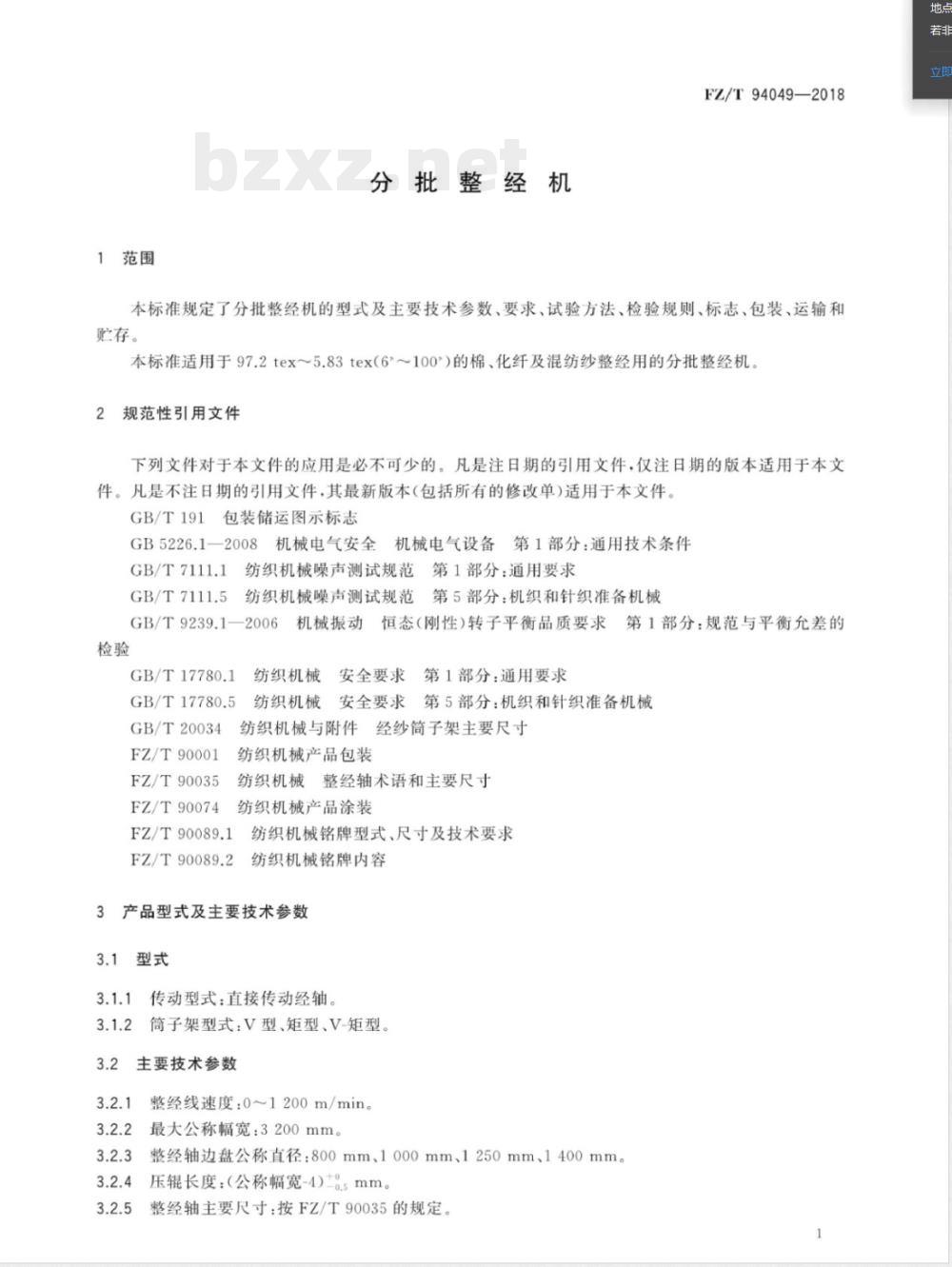

1范围
分批整经机
FZ/T94049—2018
本标准规定了分批整经机的型式及主要技术参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于97.2tex~5.83tex(6*~100\)的棉、化纤及混纺纱整经用的分批整经机2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB5226.1一2008机械电气安全机械电气设备第1部分:通用技术条件GB/T7111.1
纺织机械噪声测试规范第1部分:通用要求GB/T7111.5
纺织机械噪声测试规范第5部分:机织和针织准备机械GB/T9239.1—2006
GB/T17780.1
GB/T17780.5
GB/T20034
FZ/T90001
FZ/T90035
FZ/T90074
FZ/T90089.1
机械振动恒态(刚性)转子平衡品质要求第1部分:规范与平衡允差的纺织机械安全要求
纺织机械安全要求
第1部分:通用要求
第5部分:机织和针织准备机械
纺织机械与附件经纱筒子架主要尺寸纺织机械产品包装
纺织机械整经轴术语和主要尺寸纺织机械产品涂装
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2
纺织机械铭牌内容
3产品型式及主要技术参数
3.1型式
传动型式:直接传动经轴。
筒子架型式:V型、矩型、V-矩型。主要技术参数
整经线速度:0~1200m/min。
最大公称幅宽:3200mm。
整经轴边盘公称直径:800mm、1000mm、1250mm、1400mm。压辊长度:(公称幅宽-4)=0.5mm。整经轴主要尺寸:按FZ/T90035的规定。1
FZ/T94049—2018
筒子架主要尺寸:按GB/T20034的规定。卷绕密度:0.30g/cm2~0.65g/cm3.2.7
单纱张力:8cN60cN。
4要求
主要零部件
压辊径向跳动不大于0.20mm,平衡品质等级应符合GB/T9239.1一2006的G4.0级的规定。压辊升降应灵活、工作平稳。
压辊与经轴的平行度不大于0.10mm。导纱辊径向跳动不大于0.05mm,平衡品质等级应符合GB/T9239.1一2006的G4.0级的规定。导纱辊与经轴的平行度不大于1mm。上、落轴应正常可靠。
经轴拍合动作应准确、可靠。
伸缩箍限位位置应准确、可靠
纱线通道表面应光滑、不勾挂纱线。传动系统
全机运转平稳,无异常振动和冲击声响。各轴承座温升不大于30℃。
控制系统
具有线速度设置、定长设置、参数复位、参数累计、停电自动保存参数功能具有线速度调节偏差超限显示和停车功能电气控制装置布线整齐,线号清晰;各控制按钮、开关动作准确无误。当纱线出现断纱或卷绕至预定长度时,自停装置应反应灵敏,并发出停车指示信号,人机界面应灵敏,显示清晰、正确。安全和环保要求
电气设备保护联结电路的连续性,应符合GB5226.1一2008中18.2.2的规定电气设备的绝缘性能,应符合GB5226.1一2008中18.3的规定。电气设备的耐压试验,应符合GB5226.1一2008中18.4的规定。应按GB/T17780.1和GB/T17780.5的规定采取安全防护措施和警示。空载运转时,机器发射噪声声压级不大于80dB(A)。4.5
表面经镀覆和化学处理的零件,色泽应一致,保护层无脱落现象。涂装应符合FZ/T90074的规定
各类电线、管路的外露部分应排列整齐,安装牢固。整经质量
4.6.1恒线速度卷绕,速度差不大于1%。2
机器以500m/min的线速度运转时,制动距离不大于3m。经纱长度误差不大于总长的0.2%。断经自停可靠率不低于99.9%。
FZ/T94049—2018
整经时,单纱张力波动差异为:20cN以下,士2cN;20cN~60cN时,士3cN。经纱应排列均匀,卷绕平整。
试验方法
检验方法
压辊和导纱辊径向跳动及其许用不平衡度(4.1.1、4.1.4).用百分表和动平衡机检测。压辊与经轴的平行度(4.1.3)用塞尺检测。导纱辊与经轴的平行度(4.1.5)用专用工具检测。轴承温升(4.2.2)用温度计在轴承座表面检测。5.1.5
电气设备保护联结电路的连续性(4.4.1)用接地电阻测试仪检测5.1.6
电气设备的绝缘性能(4.4.2)用兆欧表检测。电气设备的耐压试验(4.4.3)用耐压试验仪检测。安全防护措施和警示(4.4.4)按GB/T17780.1和GB/T17780.5的规定检测噪声(4.4.5)按GB/T7111.1和GB/T7111.5的规定,且在机器以80%设计速度运转时检测。涂装(4.5.2)按FZ/T90074的规定检测。速度差(4.6.1)用测速仪检测。制动距离(4.6.2)用卷尺检测。经纱长度误差(4.6.3)用分度值不大于100g的电子台秤称重、折算为长度后检测理论长度与显示长度之差。
断经自停可靠率(4.6.4)的检测:实测不少于10次经纱断头,按式(1)计算。5.1.14
K=\×100%
式中:
断经自停可靠率;
-断头自停次数;
断头次数
单纱张力波动(4.6.5)用纱线张力仪检测5.1.15
其他项目用通用量具及手感、目测等方法检测。空车运转试验
试验条件:
电源电压为(380士38)V.频率为(50土0.5)Hz;按设定最高工作速度运行
试验时间:不小于2h。
3检测项目:4.1.2,4.1.6~4.1.8,4.2,4.3,4.4。5.2.3
FZ/T94049—2018
3工作负荷试验
试验条件:
电源按5.2.1a)的规定;
在空车运转试验合格后进行;
整经速度按设计速度的80%;
试验工艺因素必须符合试验品种的工艺要求检测项目:4.6。
检验规则
出厂检验
制造厂应对每台产品装配完毕后进行空车运转试验、检验项目:4.1~4.5。
产品应按本标准规定,由制造厂质量检验部门检验合格,并填写产品合格证后方能出厂。型式检验
当产品符合下列情况之一时,应进行型式检验:新产品在产品鉴定时;
产品转厂生产或停产两年以上再恢复生产时;产品正式投产后,如结构、材料、工艺有较大改变,可能影响产品性能时;国家质量监督机构提出型式检验要求时。检验项目:第4章的全部内容。
判定规则
全部项目检验合格,判该产品符合标准要求。6.4其他
使用厂在进行安装、调整、试验及使用一年内,发现产品不符合本标准时,由制造厂负责,会同使用厂协商处理。
标志、包装、运输、贮存
产品包装储运的图示标志应符合GB/T191的规定。7.1.1
产品铭牌应符合FZ/T90089.1和FZ/T90089.2的规定。2包装
产品包装应符合FZ/T90001的规定,3运输
产品在运输过程中,应按规定的位置起吊,包装箱应按规定朝向安置,不得倾倒。4
7.4贮存
FZ/T940492018
产品出厂后,在良好的防雨及通风的贮存条件下,包装箱内的零件防锈、防潮有效期为自出厂日起1年。
