【其他行业标准】织机用停经片

本网站发布时间： 2025-10-09 11:01:51

FZ/T94006-2013
现行
　点击下载此标准

基本信息

标准号：
FZ/T 94006-2013
标准名称：
织机用停经片
标准类别：
纺织行业标准(FZ)
英文名称：
Drop wires for warp stop motions for weaving machines
标准状态：
现行
发布日期：
2013-10-17
实施日期：
2014-03-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.11 MB

手机扫码下载更方便

标准分类号

标准ICS号：
纺织和皮革技术>>纺织机械>>59.120.30织机、织造机器
中标分类号：
纺织>>纺织机械与器具>>W94织部机械与器具

关联标准

替代情况：
替代FZ/T 94006-1992

出版信息

出版社：
中国标准出版社
书号：
155066·2-26246
页数：
8页
标准价格：
14.0
出版日期：
2014-03-01

其他信息

起草人：
付晓艳、赵玉生、余定雅、淡培霞
起草单位：
绍兴县鼎丰纺织器材有限公司、陕西纺织器材研究所
提出单位：
中国纺织工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国纺织机械与附件标准化技术委员会纺织器材分技术委员会(SAC/TC 215/SC 2)
相关标签：
织机

标准简介/下载

点击下载

标准简介：

本标准规定了织机用停经片的分类和标记、要求、试验方法、检验规则和包装、标志、储存。本标准适用于织机机械、机电和电气式经停机构用停经片。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替FZ/T94006—1992《织机用停经片》。与FZ/T94006—1992相比,除编辑性修改外的主要技术变化如下:
———修改了产品分类(见第3章,1992年版的第3章);
———删除了表1~表7和图1~图8(1992年版第3章);
———修改了产品标记(见3.2,1992年版的3.9);
———修改了检验规则(见第6章,1992年版的第6章);
———修改了“标志、包装、运输、贮存”(见第7章,1992年版的第7章)。
本标准由中国纺织工业联合会提出。
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会(SAC/TC215/SC2)归口。
本标准起草单位:绍兴县鼎丰纺织器材有限公司、陕西纺织器材研究所。
本标准主要起草人:付晓艳、赵玉生、余定雅、淡培霞。
引言
等同采用国际标准制定的国家标准GB/T24378—2009/ISO441:1997《纺织机械与附件非自动穿经织机用停经片》和GB/T24379—2009/ISO1150:1997《纺织机械与附件自动穿经织机用停经片》,都仅包括了织机用停经片的范围、尺寸、标记,虽然可以为消除国际贸易中有限的技术壁垒发挥积极作用;但是,其技术要素缺失不仅难以满足我国市场经济体制下使用标准的要求,且无可操作性。
FZ/T94006—1992《织机用停经片》虽然涵盖了各种类型织机用停经片并列出了其尺寸规格,但是已不能满足织造技术发展的要求,而且标准中的错误也应予以纠正;因此,本标准在FZ/T94006—1992的基础上完善了上述2项国家标准中缺少的部分技术要素。实际使用本标准时,应与上述2项国家标准紧密配套并用。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T2828.1 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1:1999,IDT)
GB/T2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T4340.1 金属材料维氏硬度试验第1部分:试验方法
GB/T4955 金属覆盖层覆盖层厚度测量阳极溶解库仑法
GB/T24378—2009 纺织机械与附件非自动穿经织机用停经片(ISO441:1997,IDT)
GB/T24379—2009 纺织机械与附件自动穿经织机用停经片(ISO1150:1997,IDT)

标准内容

部分标准内容：

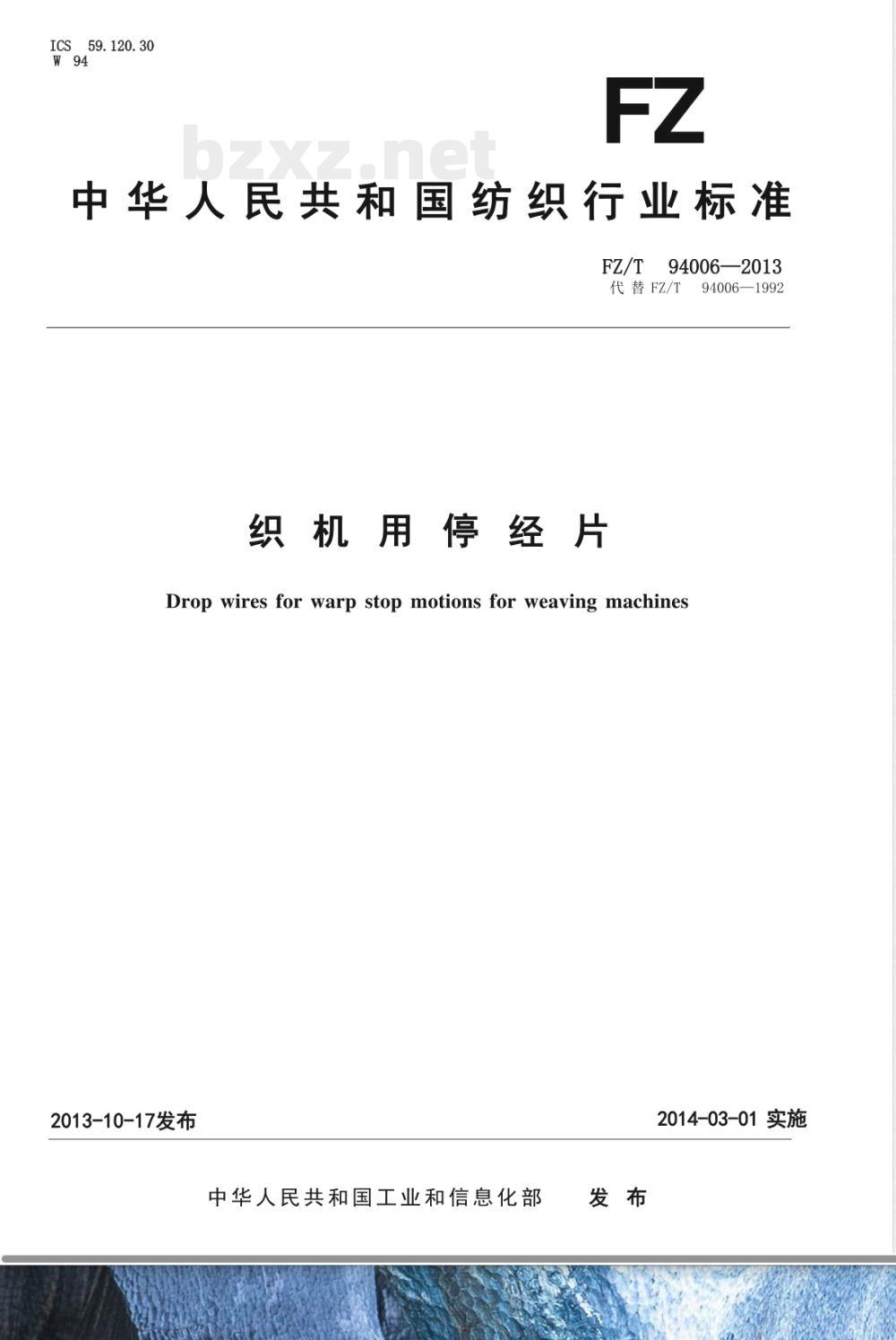

ICS 59.120.30
W94
FZ
中华人民共和国纺织行业标准
FZ/T 94006—2013
代替 FZ/T 94006—1992
织机用停经片
Drop wires for warp stop motions for weaving machines
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部 发布

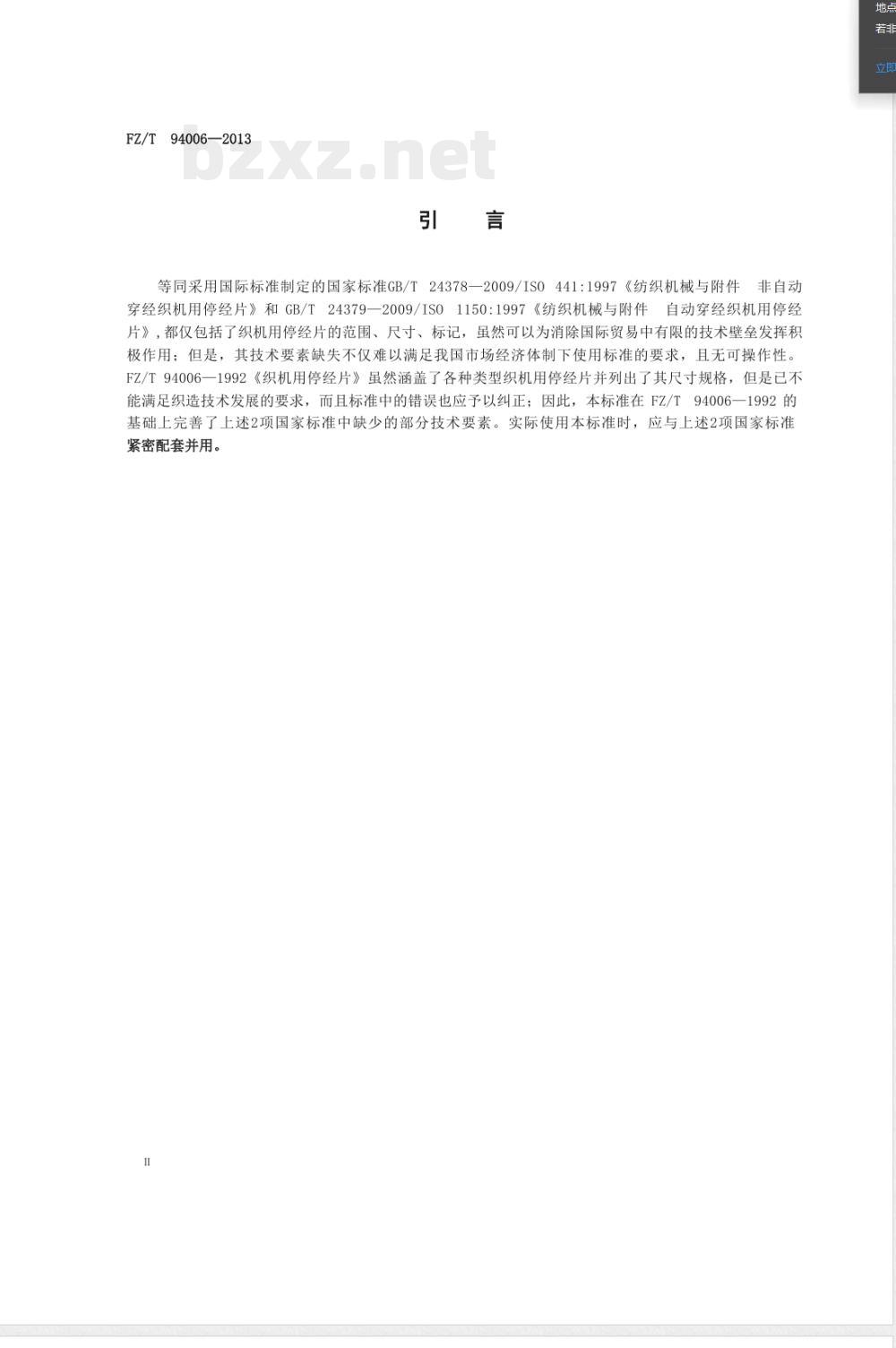

引言
等同采用国际标准制定的国家标准GB/T 24378—2009/ISO 441:1997《纺织机械与附件 非自动穿经织机用停经片》和GB/T 24379—2009/ISO 1150:1997《纺织机械与附件 自动穿经织机用停经片》，仅规定了范围、尺寸和标记，但技术要素不足，难以满足我国使用需求。
FZ/T 94006—1992《织机用停经片》虽涵盖多种停经片并给出尺寸规格，但已不能满足织造技术发展要求，且部分内容需修正。
因此，本标准在1992版基础上补充完善上述两项国家标准中缺失的技术要素。实际使用本标准时，应与GB/T 24378—2009和GB/T 24379—2009配套使用。

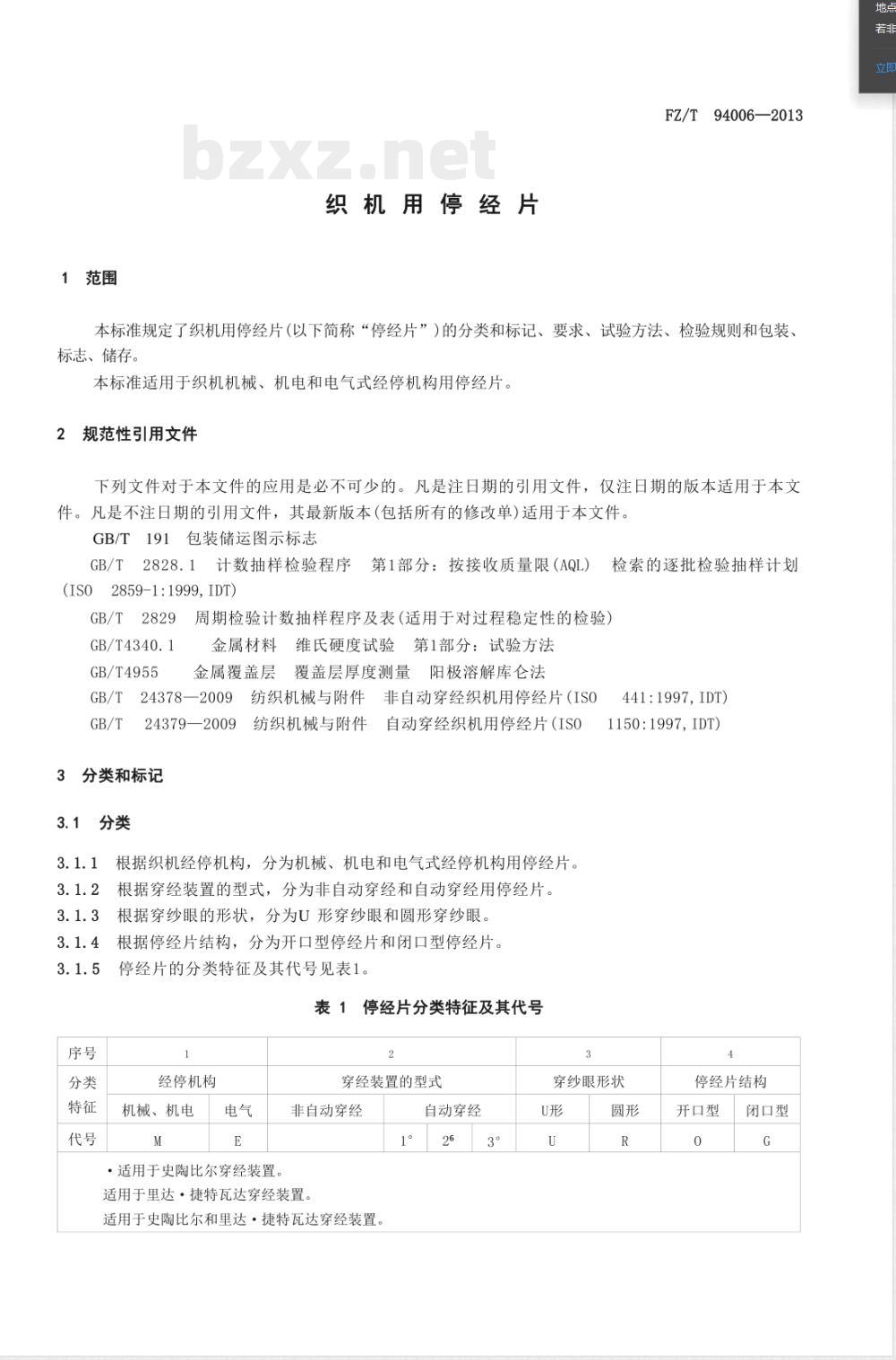

1 范围
本标准规定了织机用停经片（以下简称“停经片”）的分类和标记、要求、试验方法、检验规则以及包装、标志和储存等内容。
本标准适用于织机机械、机电和电气式经停机构用停经片。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。
GB/T 191 包装储运图示标志
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999，IDT）
GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法
GB/T 4955 金属覆盖层覆盖层厚度测量 阳极溶解库仑法
GB/T 24378—2009 纺织机械与附件 非自动穿经织机用停经片
GB/T 24379—2009 纺织机械与附件 自动穿经织机用停经片

3 分类和标记
3.1 分类
3.1.1 按经停机构分为机械、机电和电气式经停机构用停经片。
3.1.2 按穿经装置型式分为非自动穿经和自动穿经用停经片。
3.1.3 按穿纱眼形状分为U形穿纱眼和圆形穿纱眼。
3.1.4 按结构分为开口型停经片和闭口型停经片。

3.1.5 停经片分类特征及代号见表1。
表1 停经片分类特征及代号
1 经停机构：机械、机电（M），电气（E）
2 穿经装置型式：非自动穿经、自动穿经
3 穿纱眼形状：U形（U），圆形（R）
4 停经片结构：开口型（O），闭口型（G）

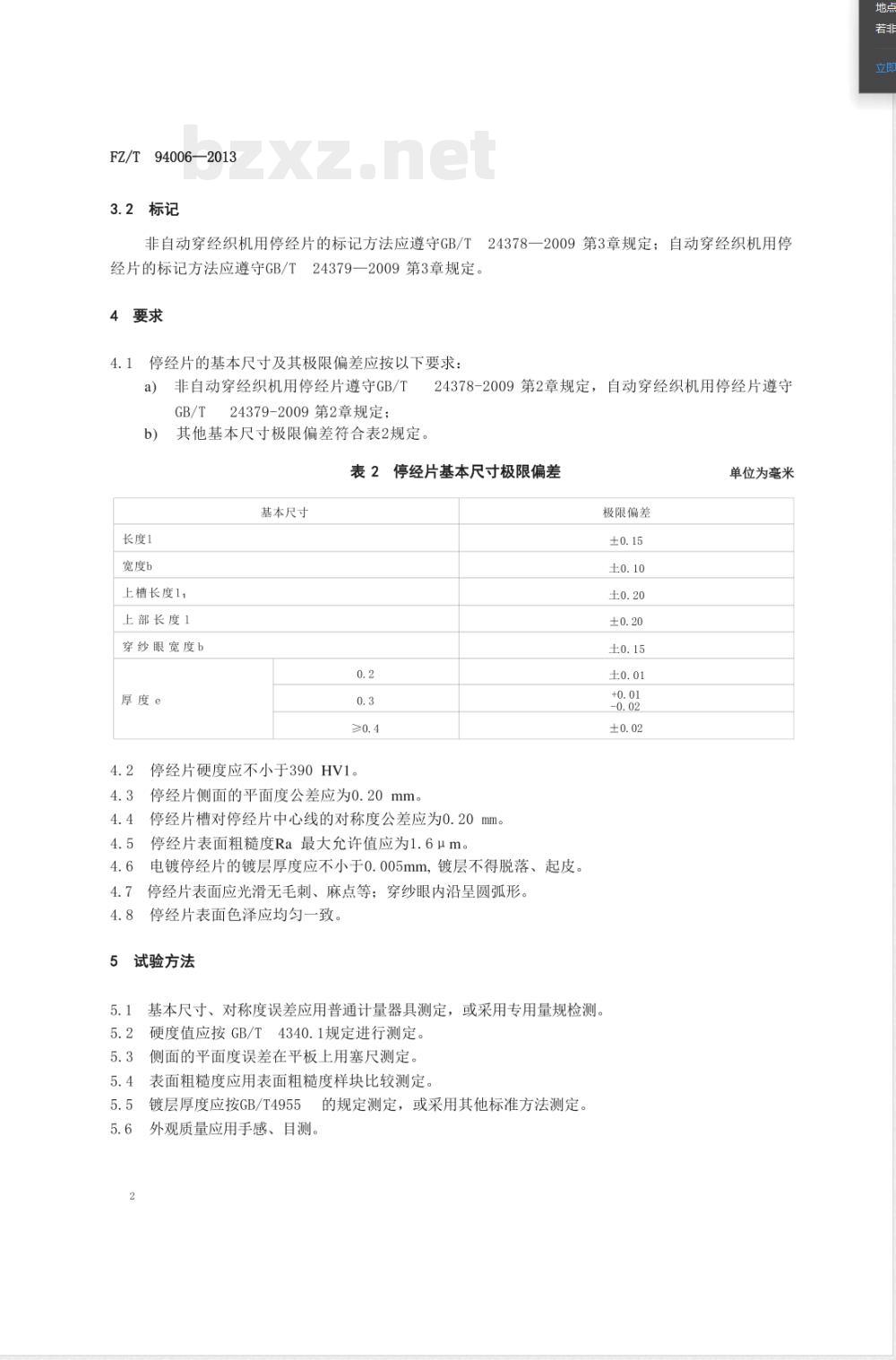

3.2 标记
非自动穿经织机用停经片的标记方法应符合GB/T 24378—2009第3章规定；自动穿经织机用停经片的标记方法应符合GB/T 24379—2009第3章规定。

4 要求
4.1 停经片基本尺寸及极限偏差要求如下：
非自动穿经织机用停经片按GB/T 24378—2009第2章规定执行；
自动穿经织机用停经片按GB/T 24379—2009第2章规定执行。
其余基本尺寸极限偏差应符合表2规定。

表2 停经片基本尺寸极限偏差
上槽长度l
上部长度l
穿纱眼宽度b
厚度e
极限偏差：±0.15、±0.10、±0.20等

4.2 停经片硬度应不小于390 HV1。
4.3 停经片侧面平面度公差应为0.20 mm。
4.4 停经片槽对中心线对称度公差应为0.20 mm。
4.5 停经片表面粗糙度Ra最大允许值为1.6 μm。
4.6 电镀停经片镀层厚度应不小于0.005 mm，且镀层不得脱落、起皮。
4.7 停经片表面应光滑无毛刺、麻点等缺陷，穿纱眼内沿应呈圆弧形。
4.8 停经片表面色泽应均匀一致。

5 试验方法

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
