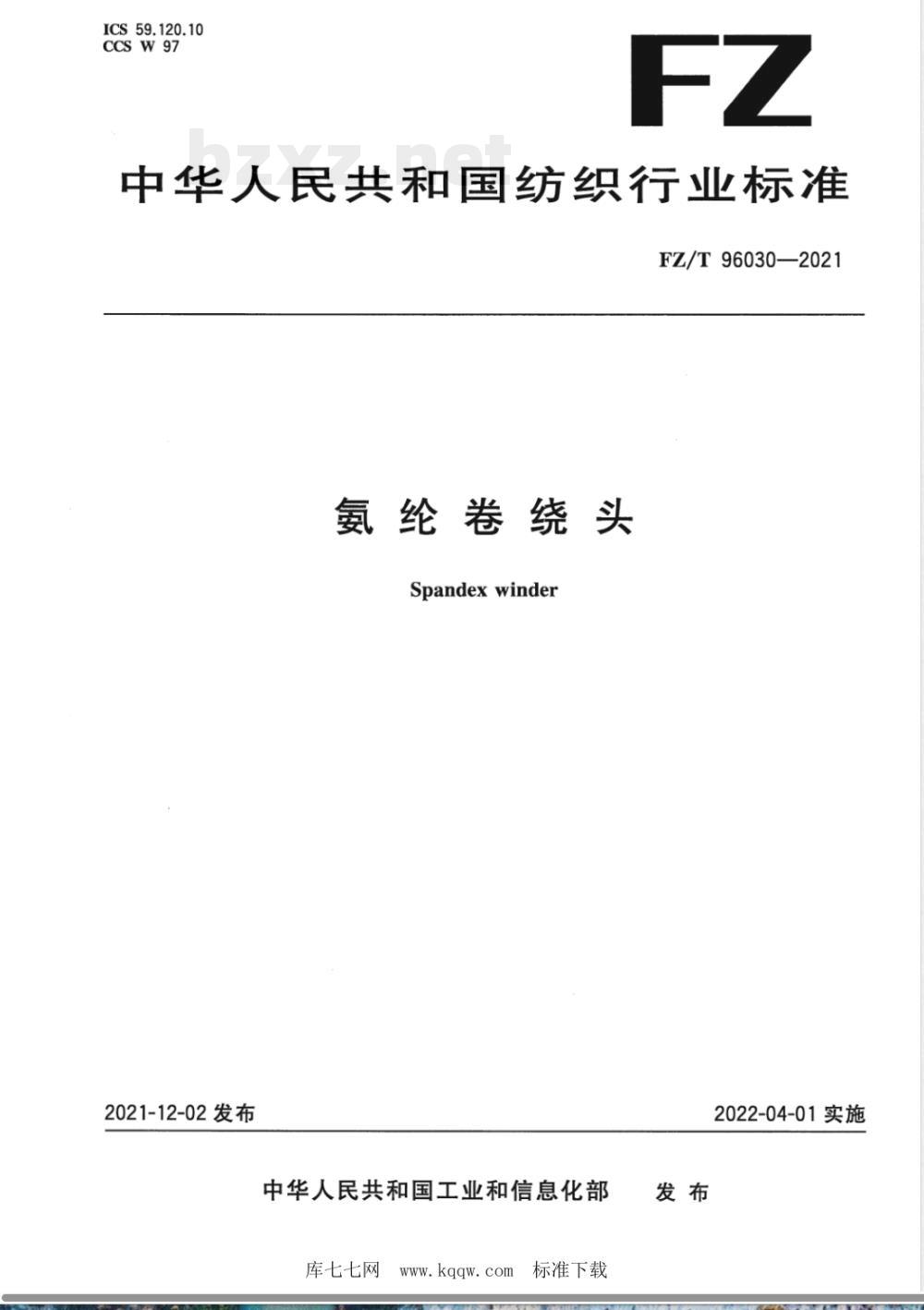

ICS59.120.10
CCSW97
中华人民共和国纺织行业标准
FZ/T96030—2021
氨纶卷绕头
Spandexwinder
2021-12-02发布
中华人民共和国工业和信息化部库七七网www.kqqw.com
标准下载
2022-04-01实施

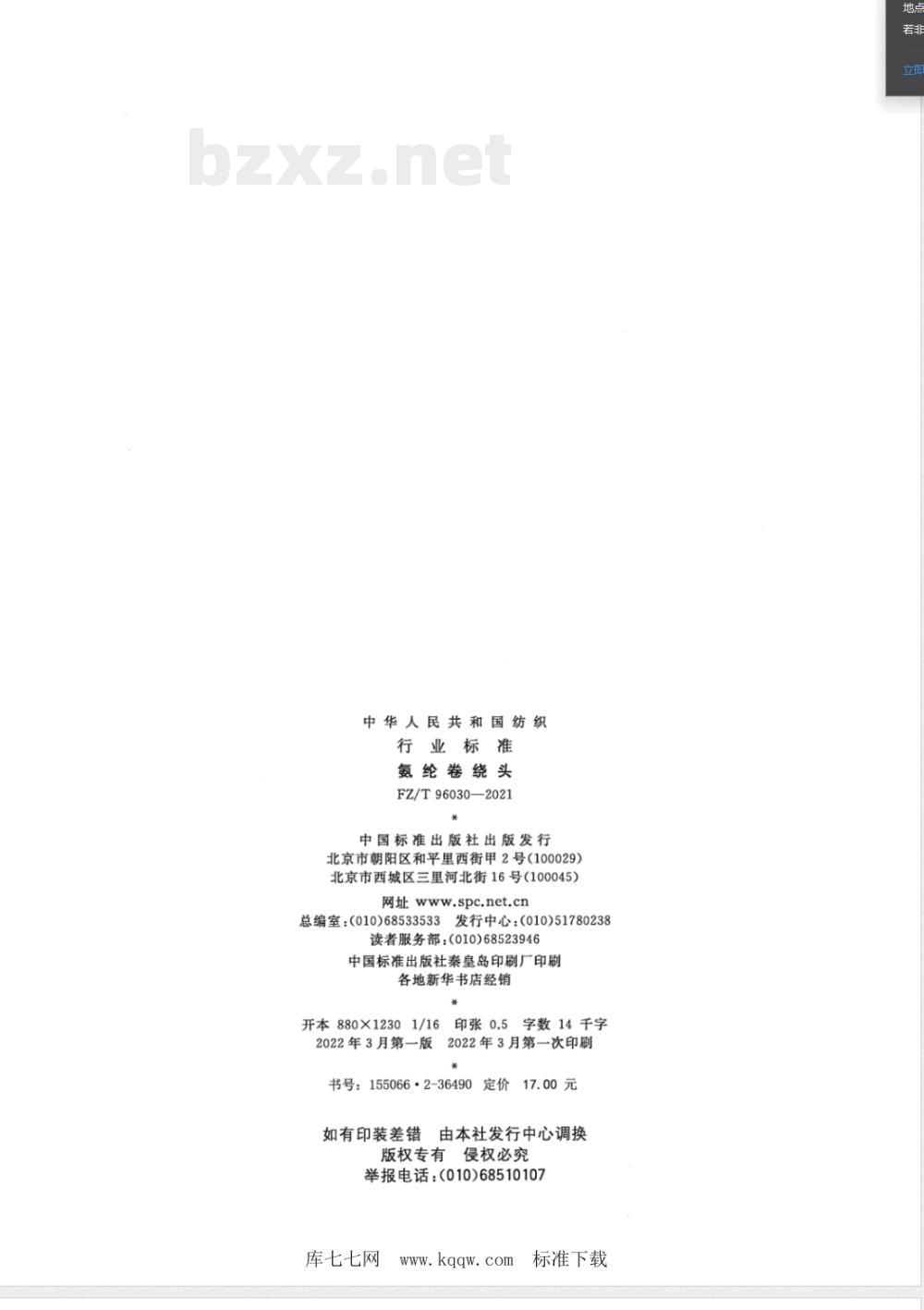

中华人民共和国纺织
行业标准
氨纶卷绕头
FZ/T96030—2021
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045）网址www.spc.net.cn
总编室：(010)68533533
发行中心：(010)51780238
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数14千字
开本880×1230
2022年3月第一版
2022年3月第一次印刷
书号：155066·2-36490定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
库七七网
www.kqqw.com
标准下载
FZ/T96030—2021

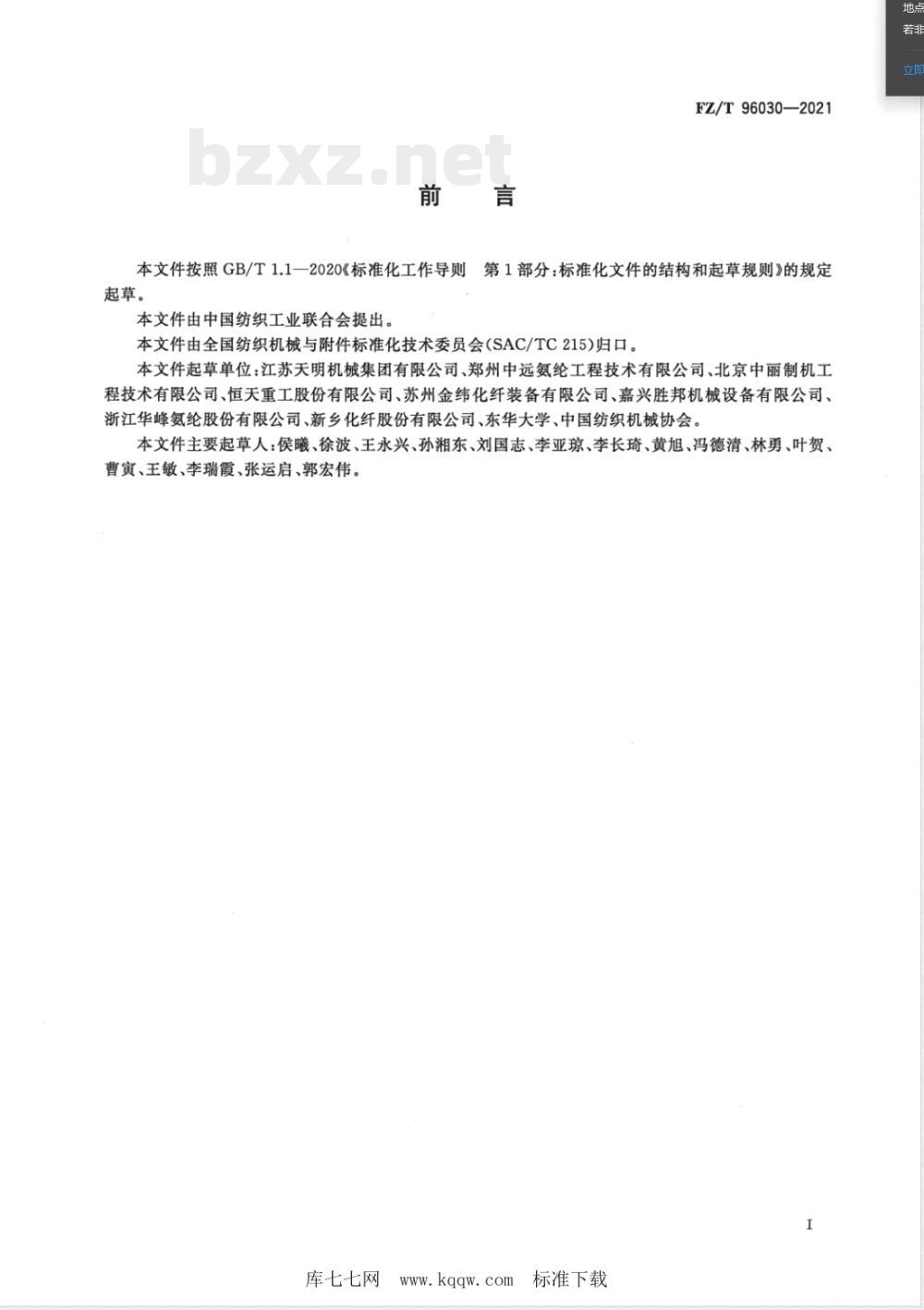

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国纺织工业联合会提出。本文件由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本文件起草单位：江苏天明机械集团有限公司、郑州中远氨纶工程技术有限公司、北京中丽制机工程技术有限公司、恒天重工股份有限公司、苏州金纬化纤装备有限公司、嘉兴胜邦机械设备有限公司、浙江华峰氨纶股份有限公司、新乡化纤股份有限公司、东华大学、中国纺织机械协会。本文件主要起草人：侯曦、徐波、王永兴、孙湘东、刘国志、李亚琼、李长琦、黄旭、冯德清、林勇、叶贺、曹寅、王敏、李瑞霞、张运启、郭宏伟。1
库七七网
www.kqqw.com
标准下载
1范围
氨纶卷绕头
FZ/T96030—2021
本文件规定了氨纶卷绕头的规格和主要参数、要求、试验方法、检验规则以及标志、包装、运输和购存。
本文件适用于氨纶长丝生产用卷绕头，其他相关弹性纤维长丝卷绕设备可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志
GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T7932气动对系统及其元件的一般规则和安全要求GB/T17780.1纺织机械安全要求第1部分：通用要求FZ/T54010—2014氨纶长丝
FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
纺织机械铭牌第1部分：型式、尺寸及技术要求FZ/T90089.1
FZ/T90089.2纺织机械铭牌第2部分：内容3术语和定义
FZ/T54010一2014界定的术语和定义适用于本文件。3.1
氨纶长丝elastanefilamentyarns聚氨酯弹性纤维。由至少85%（质量分数)的聚氨基甲酸酯链段（一O一CO一NH一）构成。化学结构具有弹性和刚性链节重复集团交替排列的大分子。在外力作用下拉伸至原长度的3倍时，除去外力后能迅速基本回复到原长度。线密度为15.0dtex～1867.0dtex。［来源：FZ/T54010—2014，3.1]4规格和主要参数
规格和主要参数见表1。
库七七网
www.kqqw.com
标准下载

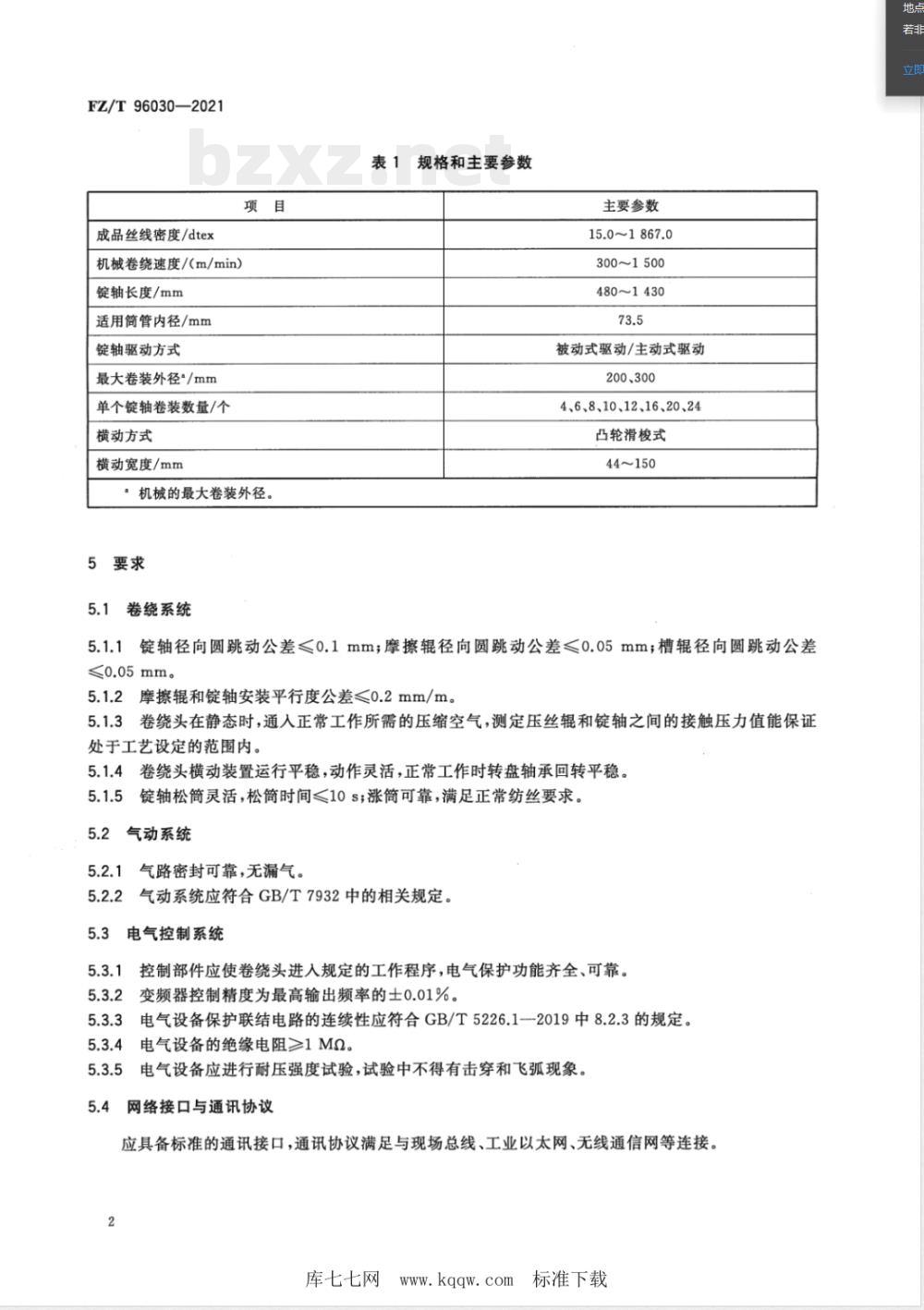

FZ/T96030—2021
成品丝线密度/dtex
机械卷绕速度/(m/min)）
锭轴长度/mm
适用筒管内径/mm
锭轴驱动方式
最大卷装外径*/mm
单个锭轴卷装数量/个
横动方式
横动宽度/mm
：机械的最大卷装外径
5要求
卷绕系统
表1规格和主要参数免费标准bzxz.net
主要参数
15.0~1867.0
300~1500
480~1430
被动式驱动/主动式驱动
200、300
4、6、8、10、12、16、20、24
凸轮滑梭式
44~150
5.1.1锭轴径向圆跳动公差≤0.1mm；摩擦辊径向圆跳动公差0.05mm；槽辊径向圆跳动公差≤0.05mm。
摩擦辊和锭轴安装平行度公差≤0.2mm/m。5.1.2
5.1.3卷绕头在静态时，通入正常工作所需的压缩空气，测定压丝辊和锭轴之间的接触压力值能保证处于工艺设定的范围内。
5.1.4卷绕头横动装置运行平稳，动作灵活，正常工作时转盘轴承回转平稳。5.1.5
锭轴松筒灵活，松筒时间≤10s；涨筒可靠，满足正常纺丝要求。5.2气动系统
气路密封可靠，无漏气。
气动系统应符合GB/T7932中的相关规定。电气控制系统
控制部件应使卷绕头进入规定的工作程序，电气保护功能齐全、可靠。5.3.1
变频器控制精度为最高输出频率的士0.01%。5.3.3电气设备保护联结电路的连续性应符合GB/T5226.12019中8.2.3的规定。5.3.4电气设备的绝缘电阻1Mα。5.3.5电气设备应进行耐压强度试验，试验中不得有击穿和飞弧现象。5.4
网络接口与通讯协议
应具备标准的通讯接口，通讯协议满足与现场总线、工业以太网、无线通信网等连接。库七七网
www.kqqw.com
标准下载
5.5全机
FZ/T96030—2021
5.5.1机器运转平稳，无异常振动和声响。锭轴、摩擦辊系统振动速度有效值<10mm/s；槽辊系统振动速度有效值≤8mm/s。
5.5.2正常工作时，各传动部件轴承温升≤30℃，各电机轴承温升≤50℃。5.5.3正常工作时，机械卷绕速度误差≤0.05%。5.5.4自动换筒时，切换动作准确，自动切换成功率>99%。5.5.5成品丝卷绕成型良好。
5.6安全、环保
发射声压级噪声≤90dB(A)。
5.6.2安全警示标志应置于醒目位置，安全保护装置应齐全、可靠。5.6.3安全防护措施应符合GB/T17780.1的相关规定。5.7外观质量
外观涂装质量符合FZ/T90074的相关规定。6试验方法
6.1转轴径向圆跳动(5.1.1)：用百分表、千分表检测。6.2平行度(5.1.2)：用百分表或塞尺检测。6.3压丝辊和锭轴之间的接触压力值(5.1.3)：用接触式压力计在锭轴中间区域检测。6.4电气设备保护联结电路的连续性（5.3.3)：按GB/T5226.1---2019中18.2.2的规定检测。电气设备的绝缘性能（5.3.4)：按GB/T5226.1一2019中18.3的规定检测。6.5
电气设备的耐压试验（5.3.5）：按GB/T5226.1一2019中18.4的规定检测。6.7转轴振动速度的有效值（垂直/水平）（5.5.1）：在正常工作条件下，用振动仪分别在转轴前端和后法兰处测量，读取垂直和水平方向振动值。6.8各轴承温升(5.5.2)：用测温仪在各轴承座外表面检测，并计算与环境温度之差。6.9机械卷绕转速（5.5.3)：用闪光测速仪等仪器对实际的卷绕速度进行检测，并与设定的速度进行对比。
空车运转时全机噪声（发射声压级）（5.6.1）：按GB/T7111.1的相关规定检测。6.11其余项目用感官法检测。
6.12试验条件：
试验在室内进行，整机应放置在水平地基上，工况与正常工作时保持一致；a)
环境温度：15℃~40℃，相对湿度：55%~85%；b）
电压：(380士38)V，频率：(50士0.5)Hzc）
气源气压(0.6士0.06)MPa，供气充足，符合正常运转要求。7检验规则
出厂检验
检验项目：5.1~5.4、5.5.1~5.5.4、5.6、5.7。7.1.2每台产品应经质检部门检验合格后方能出厂，并附有产品质量合格证。库七七网www.kqqw.com
标准下载
FZ/T96030--2021
7.2型式检验
7.2.1产品在下列情况之一时，应进行型式检验：a）新产品鉴定或老产品转厂定型生产时；生产过程中，如结构、材料或工艺有较大改变，可能影响产品性能时；b）
出厂检验结果与上次型式检验有较大差异时；c）
d）产品停产两年以上再恢复生产时；第三方进行质量检验时。
型式检验应在满足正常工艺条件下进行。7.2.2
型式检验项目：第5章。
8标志、包装、运输和贮存
8.1标志
8.1.1在产品的醒目位置标有铭牌，铭牌应符合FZ/T90089.1和FZ/T90089.2的规定。8.1.2产品包装箱标志应符合GB/T191的规定。8.2包装
应符合FZ/T90001的规定，也可根据用户要求双方合同约定。8.3运输
产品在运输过程中，应按规定的位置起吊，包装箱应按规定的朝向安置，不得倾倒、碰伤或损坏。8.4购存
应贮存在有良好通风、干燥、防水和防晒的环境中，包装箱内零件的防锈防潮有效期为自出厂之日起1年。
